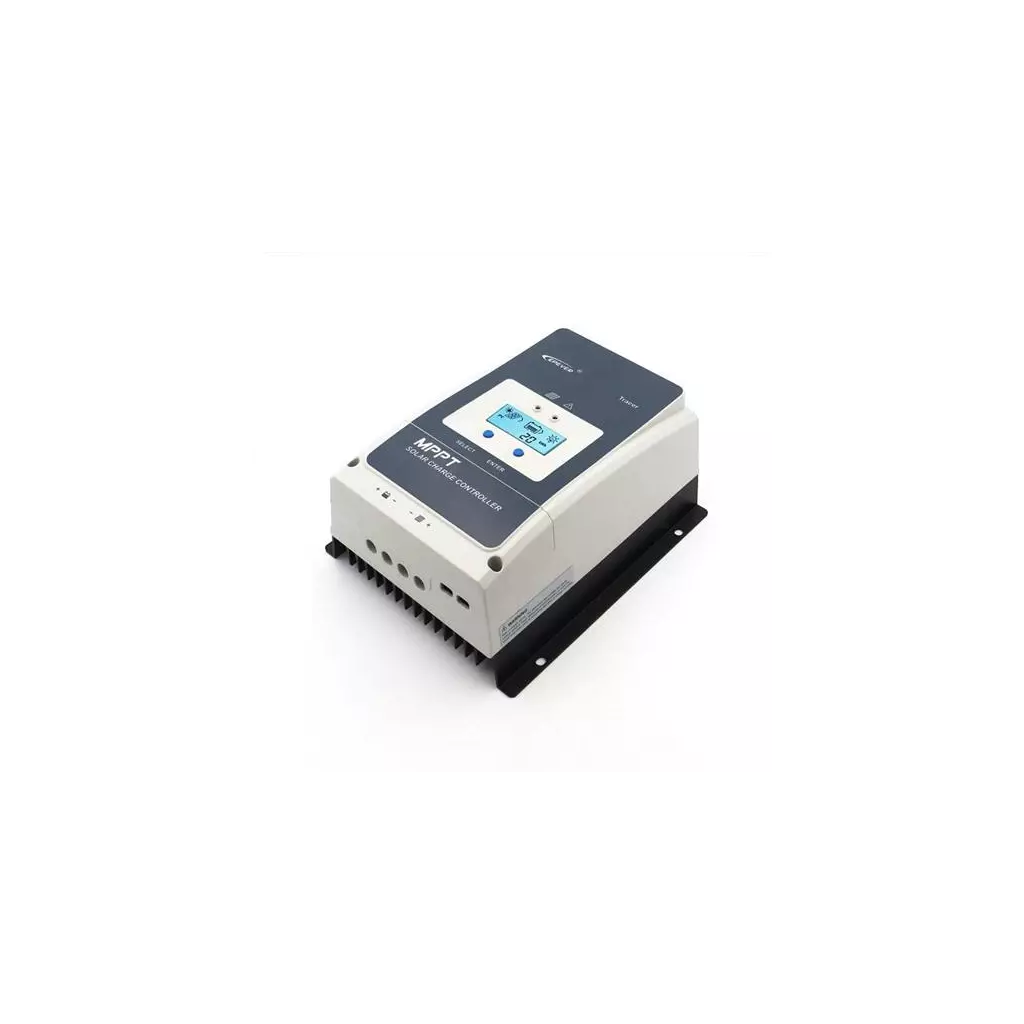

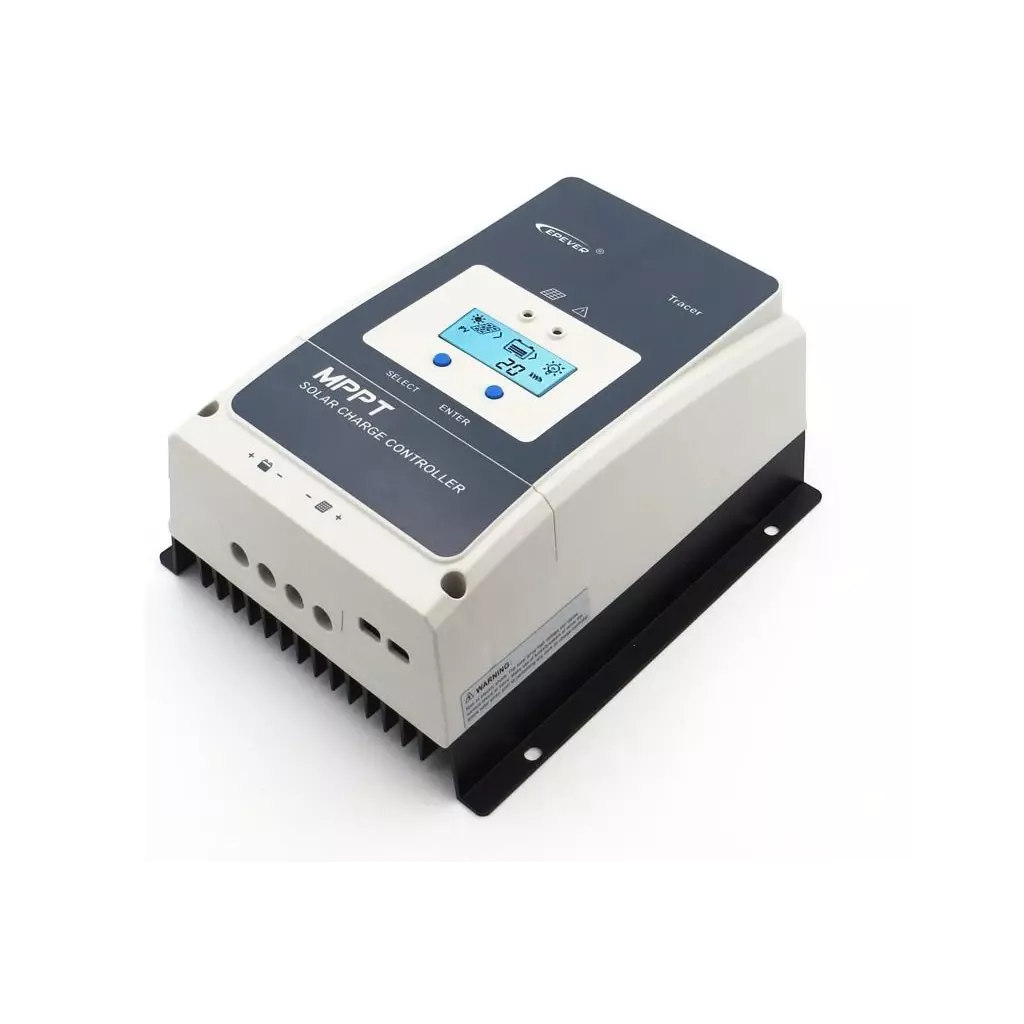

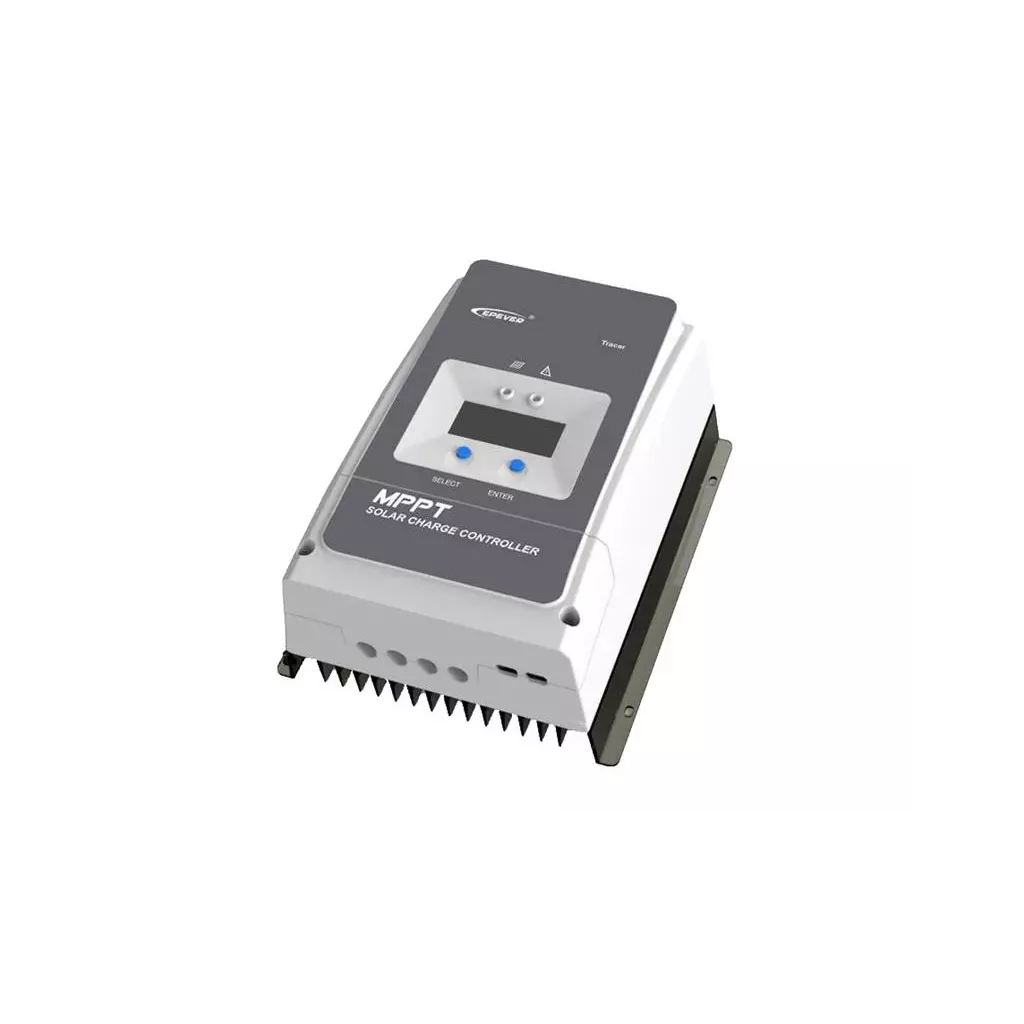

EPEVER TRACER6420AN solární MPPT regulátor 12/24/36/48 V, TracerAN 60A, vstup 200V

Kód zboží (ID): 4950963 vytisknout
Stav zboží: Nové
Dostupnost: skladem na vmSHOP
Datum odeslání: Expedujeme 8.7.
Výrobce: EPsolar
Kód zboží: 4950963
Číslo zboží (PN): TRACER6420AN
EAN: 8592457160489
Záruka koncový zákazník: 24 měsíců
Záruka při koupi na IČO: 24 měsíců
Cena bez DPH: * 5199 Kč
Cena vč. DPH: * 6291 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.

Popis produktu:

Solární regulátor EPsolar TRACER6420AN se stupněm krytí IP32 je založený na technologii MSRT a dále je vyzbrojený algoritmem MPPT, kdy nabízí až 98,7 účinnost konverze. O vysoce efektivní provoz zařízení se stará 2jádrový mikroprocesor, díky kterému je převod získané energie až o 30 % výnosnější v porovnání s tradiční PWM technologií. Tento regulátor poslouží pro zapojení do větších ostrovních a hybridních solárních systémů s napětím 12/24/36/48 V a s proudem do 60 A, kdy jeho maximální možný výkon činí až 3 kW. Přístroj je pak vhodný pro interiérovou instalaci a je vybaven rychlým komunikačním rozhraním RS485 s protokolem Modbus RTU pro plynulý přenos dat.

Hlavní přednosti

  • Zařízení EPsolar TRACER6420AN je založeno na technologii MSRT
  • Solární regulátor slouží pro zapojení do ostrovních a hybridních systémů
  • Díky krytí IP32 odolá drobným částečkám prachu i kapající vodě
  • Podporuje systémy s napětím 12/24/36/48 V a s proudem do 60 A
  • Maximální výkon tohoto solárního regulátoru činí až 3 000 W
  • Vícefázová synchronní rektifikace MSRT zaručuje vysokou účinnost
  • Řídicí algoritmus MPPT minimalizuje ztrátu výkonového bodu
  • MPPT rovněž zajistí optimální rychlost i delší životnost baterií
  • MPPT a MRRT nabízí až 98,7% účinnost bez ohledu na výkon
  • O vysoce efektivní provoz se stará 2jádrový mikroprocesor
  • Převod energie je až o 30 % výnosnější oproti PWM technologii
  • Solární regulátor EPsolar je vhodný pro interiérovou instalaci
  • Je vybaven rychlým komunikačním rozhraním RS485/Modbus RTU
  • Podporuje zapojení až 8 regulátorů v řadě pro rozšíření systému
  • Nastavení regulátoru lze provádět hned několika způsoby
  • Správa a zobrazení hodnot probíhá skrze zabudovaný LCD displej
  • Přístroj sleduje hodnoty proudu, napětí a stavu v reálném čase
  • Regulaci lze řídit pomocí softwaru a samostatně prodávaných periferií
  • Pro vzdálený management pres smartphone slouží aplikace Epever Pair
  • Spravovat zařízení můžete také přes PC software Charge Controller

Pokročilé technologie

Vícefázovová synchronní rektifikace MSRT zaručuje vysokou účinnost konverze při jakémkoli nabíjecím výkonu, což výrazně zlepšuje energetickou účinnost solárního systému. Pokročilý řídicí algoritmus MPPT zase minimalizuje ztráty výkonového bodu v kratším časovém úseku, aby byla zajištěna účinnost sledování, optimální rychlost, delší životnost baterií a také vysoká účinnost konverze při vysokém i nízkém výkonu.

Maximální proud u tohoto modelu činí 60 A pro vyšší spolehlivost vašeho FV systému. Pokud vlastníte 12V baterii, tak výkon činí 750 Wp. V případě 24V baterie dosahuje na hodnotu 1500 Wp a jestliže budete využívat 48V baterii, tak bude pracovat s výkonem až 3000 Wp. Při vyšších číslech regulátor automaticky omezí výkon na odpovídající nominální hodnoty, díky čemuž se sníží riziko poškození na absolutní minimum.

Solární regulátor EPsolar TRACER6420AN je založený na technologii MSRT a dále je vyzbrojený algoritmem MPPT.

Upozornění: výkon FV panelů nesmí být vyšší než 1,5násobek nominální hodnoty regulátoru, jinak může dojít k trvalému poškození zařízení!

Vzdálená správa a monitoring

Nastavení regulátoru lze provádět hned několika způsoby, což zvyšuje flexibilitu provozu na maximum. Vzdálená správa a zobrazení hodnot proudu, napětí a stavu regulátoru v reálném čase tak probíhá skrze zabudovaný LCD displej nebo přes samostatně prodávané periferie, jako je externí displej MT50, komunikační kabel pro propojení k PC nebo Bluetooth modul pro spárování s chytrým zařízením.

Pro vzdálený management na svém smartphonu pak využijete mobilní aplikaci Epever Pair pro Android a pro konfiguraci přes váš počítač či notebook poslouží PC software Epever Charge Controller, který je kompatibilní s operačním systémem Windows 10 a 11.

Pro vzdálený management regulátoru EPsolar TRACER6420AN přes chytrý telefon s Androidem můžete využít mobilní aplikaci Epever Pair.

Bezpečný a naprosto spolehlivý chod

Ve výbavě regulátoru EPsolar TRACER6420AN nechybí také vysoce kvalitní komponenty ST a Infineon s nízkou poruchovostí a ochranné prvky proti přebití, podpětí, přepětí a přepólování, které zajišťují bezpečnější a spolehlivější provoz FV systému po výrazně delší dobu. S tímto solárním regulátorem tak máte 100% jistotu toho, že váš energetický systém poběží naprosto hladce za každé situace, takže představuje fantastické řešení i pro ty nejnáročnější uživatele.

Solární regulátor EPsolar TRACER6420AN poslouží pro zapojení do malých ostrovních systémů, kdy nabízí až 98,7% účinnost konverze.

Specifikace

  • Výrobce: Epever
  • Značka: EPsolar
  • PN: TRACER6420AN
  • Určení: solární regulátor
  • Normy / certifikace: CE
  • Vhodné pro: solární panel (fotovoltaika)

Rozhraní

  • Fyzické rozhraní: RS485
  • Konfigurace linky: Multidrop
  • Izolovaný konektor: Ano
  • Napětí a proud: 5 V DC / 200 mA
  • Přenosový protokol: Modbus RTU
  • Maximální rychlost přenosu dat: až 10 MBit/s
  • Maximální provozní vzdálenost linky: až 1 200 m

Software a management

  • Vzdálená správa a monitoring: Ano
  • Možnosti správy: displej, PC software (kabel), mobilní aplikace (BL)
  • Název softwaru: Epever Charge Controller
  • Kompatibilní OS: Windows 10+
  • Název chytré aplikace: Epever Pair
  • Kompatibilní mobilní OS: Android 7.0+
  • Kompatibilní periferie: externí displej MT50, komunikační PC kabel, Bluetooth modul

Hardware

  • Procesor: CPU + DSP
  • Počet výkonnostních jader: 2
  • Mikroarchitektura: ARM Cortex

Výkon a efektivita

  • Možnost rozšíření systému: Ano
  • Počet jednotek pro rozšíření: až 8 ks
  • Provozní statistiky v reálném čase: Ano
  • Účinnost sledování: do 99,5 %
  • Maximální účinnost konverze: až 98,7 %
  • Maximální výkon: 3 000 W
  • Výchozí baterie: utěsněná
  • Podporované baterie: gelová/zaplavená
  • Kompenzace teploty baterie: Ano
  • Výstupní napětí baterie: 12/24/36/48 V
  • Rozsah vstupního napětí baterie: 8 až 68 V
  • Výchozí baterie: utěsněná
  • Jmenovitý nabíjecí proud: 60 A
  • Maximální jmenovité napětí: až 200 V
  • Automatické omezení výkonu a proudu: Ano

Bezpečnost

  • Stupeň krytí: IP32
  • Prachuvzdornost: Ano (drobné částečky prachu)
  • Voděodolnost: Ano (proti kapající vodě)
  • Ochranné prvky proti: přebití, podpětí, přepětí, přepólování, zkrat, přehřátí
  • Ochranné prvky akumulátoru: přepolování, přepětí, nadměrné vybití, nízká teplota, přehřátí

Fyzické vlastnosti

  • Barva: tmavě modrá a bílá
  • Čistá hmotnost: 4,5 kg
  • Rozměry (Š x V x H): 34 x 23,6 x 11,9 cm
  • Hmotnost balení: 4,65 kg
  • Rozměry balení (Š x V x H): 37 x 25 x 15 cm

Obsah balení

  1. 1x solární regulátor EPsolar TRACER6420AN
  2. 1x příslušná dokumentace

Solární regulátor EPsolar TRACER6420AN se stupněm krytí IP32 je založený na technologii MSRT a dále je vyzbrojený algoritmem MPPT, kdy nabízí až 98,7 účinnost konverze. O vysoce efektivní provoz zařízení se stará 2jádrový mikroprocesor, díky kterému je převod získané energie až o 30 % výnosnější v porovnání s tradiční PWM technologií. Tento regulátor poslouží pro zapojení do větších ostrovních a hybridních solárních systémů s napětím 12/24/36/48 V a s proudem do 60 A, kdy jeho maximální možný výkon činí až 3 kW. Přístroj je pak vhodný pro interiérovou instalaci a je vybaven rychlým komunikačním rozhraním RS485 s protokolem Modbus RTU pro plynulý přenos dat.

Hlavní přednosti

  • Zařízení EPsolar TRACER6420AN je založeno na technologii MSRT
  • Solární regulátor slouží pro zapojení do ostrovních a hybridních systémů
  • Díky krytí IP32 odolá drobným částečkám prachu i kapající vodě
  • Podporuje systémy s napětím 12/24/36/48 V a s proudem do 60 A
  • Maximální výkon tohoto solárního regulátoru činí až 3 000 W
  • Vícefázová synchronní rektifikace MSRT zaručuje vysokou účinnost
  • Řídicí algoritmus MPPT minimalizuje ztrátu výkonového bodu
  • MPPT rovněž zajistí optimální rychlost i delší životnost baterií
  • MPPT a MRRT nabízí až 98,7% účinnost bez ohledu na výkon
  • O vysoce efektivní provoz se stará 2jádrový mikroprocesor
  • Převod energie je až o 30 % výnosnější oproti PWM technologii
  • Solární regulátor EPsolar je vhodný pro interiérovou instalaci
  • Je vybaven rychlým komunikačním rozhraním RS485/Modbus RTU
  • Podporuje zapojení až 8 regulátorů v řadě pro rozšíření systému
  • Nastavení regulátoru lze provádět hned několika způsoby
  • Správa a zobrazení hodnot probíhá skrze zabudovaný LCD displej
  • Přístroj sleduje hodnoty proudu, napětí a stavu v reálném čase
  • Regulaci lze řídit pomocí softwaru a samostatně prodávaných periferií
  • Pro vzdálený management pres smartphone slouží aplikace Epever Pair
  • Spravovat zařízení můžete také přes PC software Charge Controller

Pokročilé technologie

Vícefázovová synchronní rektifikace MSRT zaručuje vysokou účinnost konverze při jakémkoli nabíjecím výkonu, což výrazně zlepšuje energetickou účinnost solárního systému. Pokročilý řídicí algoritmus MPPT zase minimalizuje ztráty výkonového bodu v kratším časovém úseku, aby byla zajištěna účinnost sledování, optimální rychlost, delší životnost baterií a také vysoká účinnost konverze při vysokém i nízkém výkonu.

Maximální proud u tohoto modelu činí 60 A pro vyšší spolehlivost vašeho FV systému. Pokud vlastníte 12V baterii, tak výkon činí 750 Wp. V případě 24V baterie dosahuje na hodnotu 1500 Wp a jestliže budete využívat 48V baterii, tak bude pracovat s výkonem až 3000 Wp. Při vyšších číslech regulátor automaticky omezí výkon na odpovídající nominální hodnoty, díky čemuž se sníží riziko poškození na absolutní minimum.

Solární regulátor EPsolar TRACER6420AN je založený na technologii MSRT a dále je vyzbrojený algoritmem MPPT.

Upozornění: výkon FV panelů nesmí být vyšší než 1,5násobek nominální hodnoty regulátoru, jinak může dojít k trvalému poškození zařízení!

Vzdálená správa a monitoring

Nastavení regulátoru lze provádět hned několika způsoby, což zvyšuje flexibilitu provozu na maximum. Vzdálená správa a zobrazení hodnot proudu, napětí a stavu regulátoru v reálném čase tak probíhá skrze zabudovaný LCD displej nebo přes samostatně prodávané periferie, jako je externí displej MT50, komunikační kabel pro propojení k PC nebo Bluetooth modul pro spárování s chytrým zařízením.

Pro vzdálený management na svém smartphonu pak využijete mobilní aplikaci Epever Pair pro Android a pro konfiguraci přes váš počítač či notebook poslouží PC software Epever Charge Controller, který je kompatibilní s operačním systémem Windows 10 a 11.

Pro vzdálený management regulátoru EPsolar TRACER6420AN přes chytrý telefon s Androidem můžete využít mobilní aplikaci Epever Pair.

Bezpečný a naprosto spolehlivý chod

Ve výbavě regulátoru EPsolar TRACER6420AN nechybí také vysoce kvalitní komponenty ST a Infineon s nízkou poruchovostí a ochranné prvky proti přebití, podpětí, přepětí a přepólování, které zajišťují bezpečnější a spolehlivější provoz FV systému po výrazně delší dobu. S tímto solárním regulátorem tak máte 100% jistotu toho, že váš energetický systém poběží naprosto hladce za každé situace, takže představuje fantastické řešení i pro ty nejnáročnější uživatele.

Solární regulátor EPsolar TRACER6420AN poslouží pro zapojení do malých ostrovních systémů, kdy nabízí až 98,7% účinnost konverze.

Specifikace

  • Výrobce: Epever
  • Značka: EPsolar
  • PN: TRACER6420AN
  • Určení: solární regulátor
  • Normy / certifikace: CE
  • Vhodné pro: solární panel (fotovoltaika)

Rozhraní

  • Fyzické rozhraní: RS485
  • Konfigurace linky: Multidrop
  • Izolovaný konektor: Ano
  • Napětí a proud: 5 V DC / 200 mA
  • Přenosový protokol: Modbus RTU
  • Maximální rychlost přenosu dat: až 10 MBit/s
  • Maximální provozní vzdálenost linky: až 1 200 m

Software a management

  • Vzdálená správa a monitoring: Ano
  • Možnosti správy: displej, PC software (kabel), mobilní aplikace (BL)
  • Název softwaru: Epever Charge Controller
  • Kompatibilní OS: Windows 10+
  • Název chytré aplikace: Epever Pair
  • Kompatibilní mobilní OS: Android 7.0+
  • Kompatibilní periferie: externí displej MT50, komunikační PC kabel, Bluetooth modul

Hardware

  • Procesor: CPU + DSP
  • Počet výkonnostních jader: 2
  • Mikroarchitektura: ARM Cortex

Výkon a efektivita

  • Možnost rozšíření systému: Ano
  • Počet jednotek pro rozšíření: až 8 ks
  • Provozní statistiky v reálném čase: Ano
  • Účinnost sledování: do 99,5 %
  • Maximální účinnost konverze: až 98,7 %
  • Maximální výkon: 3 000 W
  • Výchozí baterie: utěsněná
  • Podporované baterie: gelová/zaplavená
  • Kompenzace teploty baterie: Ano
  • Výstupní napětí baterie: 12/24/36/48 V
  • Rozsah vstupního napětí baterie: 8 až 68 V
  • Výchozí baterie: utěsněná
  • Jmenovitý nabíjecí proud: 60 A
  • Maximální jmenovité napětí: až 200 V
  • Automatické omezení výkonu a proudu: Ano

Bezpečnost

  • Stupeň krytí: IP32
  • Prachuvzdornost: Ano (drobné částečky prachu)
  • Voděodolnost: Ano (proti kapající vodě)
  • Ochranné prvky proti: přebití, podpětí, přepětí, přepólování, zkrat, přehřátí
  • Ochranné prvky akumulátoru: přepolování, přepětí, nadměrné vybití, nízká teplota, přehřátí

Fyzické vlastnosti

  • Barva: tmavě modrá a bílá
  • Čistá hmotnost: 4,5 kg
  • Rozměry (Š x V x H): 34 x 23,6 x 11,9 cm
  • Hmotnost balení: 4,65 kg
  • Rozměry balení (Š x V x H): 37 x 25 x 15 cm

Obsah balení

  1. 1x solární regulátor EPsolar TRACER6420AN
  2. 1x příslušná dokumentace
EPEVER TRACER6420AN

Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 60 A. Maximální vstupní napětí je až 200 V.

Nejvyšší série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 200V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému. Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30% a více. MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.

Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy. Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.

Maximální nabíjecí výkon do baterie tohoto modelu je 60A, což odpovídá výkonu panelu 750 Wp pro 12V baterii, 1500 Wp pro 24V baterii nebo 3000 Wp pro 48V baterii, kterou s tímto regulátorm doporučujeme. V případě, že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj max. Výkon FV panelů by však neměl být vyšší než 1,5 násobek nominálního výkonu regulátoru!

Výstupní napětí na prázdno označováno jako Voc nesmí nikdy překročit hodnotu 200 V – překročení této hodnoty regulátor trvale poškodí (zohledněte, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25°C). Nedoporučujeme, aby hodnota uvedeného Voc překračovala 180 V.

Nastavení parametrů regulátoru se provádí pomocí vestavěného LCD nebo externího displeje MT50, případně přes komunikační kabel k PC viz níže.

Rychlá instalace:

  1. K solárnímu regulátoru připojíme baterii. Na plusový vodič instalujeme vhodně dimenzovanou DC pojistku a to co nejblíže pólu baterie
  2. Připojte solární panel

U tohto modelu se spotřebiče připojují přímo na baterii.

Základní vlastnosti:

  • Multifunkční vestavěný LCD displej pro kompletní monitoring a nastavování parametrů
  • Vysoký stupeň krytí IP32
  • Zadní část z vylisovaného hliníku pro efektivní chlazení
  • Komunikační port využívá profesionální ochranný čip, který může poskytnout napájení 5VDC a má ochranu proti nadměrnému proudu a zkratu.
  • Pokročilá technologie MPPT s účinností nejméně 99,5%
  • Pokročilý řídicí algoritmus MPPT pro minimalizaci ztrátové rychlosti a ztrátového času
  • Vysoce kvalitní komponenty s účinností konverze 98,7%
  • Přesné rozpoznání a sledování maximálního bodu výkonu
  • Automatické omezení nabíjecího výkonu a proudu
  • Široký rozsah provozního napětí MPP
  • Kompatibilní s olověnými a lithium-iontovými bateriemi (nastavení pouze přes PC)
  • Funkce kompenzace teploty baterie
  • Funkce provozní statistiky v reálném čase
  • Funkce pro snížení teploty při přehřátí
  • Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
  • Záznam energie v reálném čase a statistická funkce
  • Funkce automatického snížení výkonu při překročení teploty
  • Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
  • Podpora až 8 jednotek v řadě pro rozšíření systému
  • Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
  • První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
  • Design automatického řízení funkce a relé generátoru
  • Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
  • Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
  • Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
  • Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru.
  • Monitorování a nastavování pomocí mobilního telefonu nebo PC
  • Rozsáhlé elektronické ochrany

Přehled ochran:

  • Proudové přetížení ze solárních panelů
  • Zkrat na vstupu panelů
  • Přepolování vstupu
  • Přepolování akumulátoru
  • Přepětí akumulátoru
  • Nadměrné vybití akumulátoru
  • Přehřátí akumulátoru
  • Nízká teplota lithiového akumulátoru
  • Zkrat zátěže
  • Přetížení zátěže
  • Přehřátí regulátoru

RJ45 rozhraní (RS485 MODBUS open architecture) slouží pro připojení PC, převodníku nebo externího displeje REG-MT50 pro nastavení/monitorování provozu v reálném čase.

TIP: Tento MPPT solární regulátor umožňuje být monitorován ve vašem PC s OS Windows. K tomuto slouží produkt Komunikační převodník k PC pro regulátory Tracer i XTRA (RS-485/USB). Zjistěte jak jednoduše sledovat a ukládat log používání systému.

Výrobce EPsolar je dnes prakticky největší výrobce solárních regulátorů a po více jak osmi letech vlastních zkušeností s jeho produkty Vám tento model doporučíme, jako vysoce spolehlivý a kvalitní výrobek za rozumnou cenu.


Aplikace pro Windows

Aplikace pro Android


Solární regulátor EPsolar TRACER6420AN se stupněm krytí IP32 je založený na technologii MSRT a dále je vyzbrojený algoritmem MPPT, kdy nabízí až 98,7 účinnost konverze. O vysoce efektivní provoz zařízení se stará 2jádrový mikroprocesor, díky kterému je převod získané energie až o 30 % výnosnější v porovnání s tradiční PWM technologií. Tento regulátor poslouží pro zapojení do větších ostrovních a hybridních solárních systémů s napětím 12/24/36/48 V a s proudem do 60 A, kdy jeho maximální možný výkon činí až 3 kW. Přístroj je pak vhodný pro interiérovou instalaci a je vybaven rychlým komunikačním rozhraním RS485 s protokolem Modbus RTU pro plynulý přenos dat.

Hlavní přednosti

  • Zařízení EPsolar TRACER6420AN je založeno na technologii MSRT
  • Solární regulátor slouží pro zapojení do ostrovních a hybridních systémů
  • Díky krytí IP32 odolá drobným částečkám prachu i kapající vodě
  • Podporuje systémy s napětím 12/24/36/48 V a s proudem do 60 A
  • Maximální výkon tohoto solárního regulátoru činí až 3 000 W
  • Vícefázová synchronní rektifikace MSRT zaručuje vysokou účinnost
  • Řídicí algoritmus MPPT minimalizuje ztrátu výkonového bodu
  • MPPT rovněž zajistí optimální rychlost i delší životnost baterií
  • MPPT a MRRT nabízí až 98,7% účinnost bez ohledu na výkon
  • O vysoce efektivní provoz se stará 2jádrový mikroprocesor
  • Převod energie je až o 30 % výnosnější oproti PWM technologii
  • Solární regulátor EPsolar je vhodný pro interiérovou instalaci
  • Je vybaven rychlým komunikačním rozhraním RS485/Modbus RTU
  • Podporuje zapojení až 8 regulátorů v řadě pro rozšíření systému
  • Nastavení regulátoru lze provádět hned několika způsoby
  • Správa a zobrazení hodnot probíhá skrze zabudovaný LCD displej
  • Přístroj sleduje hodnoty proudu, napětí a stavu v reálném čase
  • Regulaci lze řídit pomocí softwaru a samostatně prodávaných periferií
  • Pro vzdálený management pres smartphone slouží aplikace Epever Pair
  • Spravovat zařízení můžete také přes PC software Charge Controller

Pokročilé technologie

Vícefázovová synchronní rektifikace MSRT zaručuje vysokou účinnost konverze při jakémkoli nabíjecím výkonu, což výrazně zlepšuje energetickou účinnost solárního systému. Pokročilý řídicí algoritmus MPPT zase minimalizuje ztráty výkonového bodu v kratším časovém úseku, aby byla zajištěna účinnost sledování, optimální rychlost, delší životnost baterií a také vysoká účinnost konverze při vysokém i nízkém výkonu.

Maximální proud u tohoto modelu činí 60 A pro vyšší spolehlivost vašeho FV systému. Pokud vlastníte 12V baterii, tak výkon činí 750 Wp. V případě 24V baterie dosahuje na hodnotu 1500 Wp a jestliže budete využívat 48V baterii, tak bude pracovat s výkonem až 3000 Wp. Při vyšších číslech regulátor automaticky omezí výkon na odpovídající nominální hodnoty, díky čemuž se sníží riziko poškození na absolutní minimum.

Solární regulátor EPsolar TRACER6420AN je založený na technologii MSRT a dále je vyzbrojený algoritmem MPPT.

Upozornění: výkon FV panelů nesmí být vyšší než 1,5násobek nominální hodnoty regulátoru, jinak může dojít k trvalému poškození zařízení!

Vzdálená správa a monitoring

Nastavení regulátoru lze provádět hned několika způsoby, což zvyšuje flexibilitu provozu na maximum. Vzdálená správa a zobrazení hodnot proudu, napětí a stavu regulátoru v reálném čase tak probíhá skrze zabudovaný LCD displej nebo přes samostatně prodávané periferie, jako je externí displej MT50, komunikační kabel pro propojení k PC nebo Bluetooth modul pro spárování s chytrým zařízením.

Pro vzdálený management na svém smartphonu pak využijete mobilní aplikaci Epever Pair pro Android a pro konfiguraci přes váš počítač či notebook poslouží PC software Epever Charge Controller, který je kompatibilní s operačním systémem Windows 10 a 11.

Pro vzdálený management regulátoru EPsolar TRACER6420AN přes chytrý telefon s Androidem můžete využít mobilní aplikaci Epever Pair.

Bezpečný a naprosto spolehlivý chod

Ve výbavě regulátoru EPsolar TRACER6420AN nechybí také vysoce kvalitní komponenty ST a Infineon s nízkou poruchovostí a ochranné prvky proti přebití, podpětí, přepětí a přepólování, které zajišťují bezpečnější a spolehlivější provoz FV systému po výrazně delší dobu. S tímto solárním regulátorem tak máte 100% jistotu toho, že váš energetický systém poběží naprosto hladce za každé situace, takže představuje fantastické řešení i pro ty nejnáročnější uživatele.

Solární regulátor EPsolar TRACER6420AN poslouží pro zapojení do malých ostrovních systémů, kdy nabízí až 98,7% účinnost konverze.

Specifikace

  • Výrobce: Epever
  • Značka: EPsolar
  • PN: TRACER6420AN
  • Určení: solární regulátor
  • Normy / certifikace: CE
  • Vhodné pro: solární panel (fotovoltaika)

Rozhraní

  • Fyzické rozhraní: RS485
  • Konfigurace linky: Multidrop
  • Izolovaný konektor: Ano
  • Napětí a proud: 5 V DC / 200 mA
  • Přenosový protokol: Modbus RTU
  • Maximální rychlost přenosu dat: až 10 MBit/s
  • Maximální provozní vzdálenost linky: až 1 200 m

Software a management

  • Vzdálená správa a monitoring: Ano
  • Možnosti správy: displej, PC software (kabel), mobilní aplikace (BL)
  • Název softwaru: Epever Charge Controller
  • Kompatibilní OS: Windows 10+
  • Název chytré aplikace: Epever Pair
  • Kompatibilní mobilní OS: Android 7.0+
  • Kompatibilní periferie: externí displej MT50, komunikační PC kabel, Bluetooth modul

Hardware

  • Procesor: CPU + DSP
  • Počet výkonnostních jader: 2
  • Mikroarchitektura: ARM Cortex

Výkon a efektivita

  • Možnost rozšíření systému: Ano
  • Počet jednotek pro rozšíření: až 8 ks
  • Provozní statistiky v reálném čase: Ano
  • Účinnost sledování: do 99,5 %
  • Maximální účinnost konverze: až 98,7 %
  • Maximální výkon: 3 000 W
  • Výchozí baterie: utěsněná
  • Podporované baterie: gelová/zaplavená
  • Kompenzace teploty baterie: Ano
  • Výstupní napětí baterie: 12/24/36/48 V
  • Rozsah vstupního napětí baterie: 8 až 68 V
  • Výchozí baterie: utěsněná
  • Jmenovitý nabíjecí proud: 60 A
  • Maximální jmenovité napětí: až 200 V
  • Automatické omezení výkonu a proudu: Ano

Bezpečnost

  • Stupeň krytí: IP32
  • Prachuvzdornost: Ano (drobné částečky prachu)
  • Voděodolnost: Ano (proti kapající vodě)
  • Ochranné prvky proti: přebití, podpětí, přepětí, přepólování, zkrat, přehřátí
  • Ochranné prvky akumulátoru: přepolování, přepětí, nadměrné vybití, nízká teplota, přehřátí

Fyzické vlastnosti

  • Barva: tmavě modrá a bílá
  • Čistá hmotnost: 4,5 kg
  • Rozměry (Š x V x H): 34 x 23,6 x 11,9 cm
  • Hmotnost balení: 4,65 kg
  • Rozměry balení (Š x V x H): 37 x 25 x 15 cm

Obsah balení

  1. 1x solární regulátor EPsolar TRACER6420AN
  2. 1x příslušná dokumentace
Výkonný MPPT solární regulátor 6420AN přináší spolehlivé řešení pro větší systémy s napětím panelů až 200 V a max. nabíjecím proudem 60A. Baterie 12/24/48V, FV max. 750/1500/3000Wp. MPPT solární regulátor EPEVER Tracer 5415AN přináší vysokou kvalitu a maximální výbavu pro FV systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní u větších ostrovních a hybridních systémů. Přímo v MPPT regulátoru je integrován multifunní displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Funkce: - regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud, a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi. Technologie: - regulátor z řady Tracer AN založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému. Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu, takže v jakékoli situaci mohou produkty Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro získání maximální energie z panelu. Maximální výkon solárních panelů ve Wp: - maximální nabíjecí výkon do baterie tohoto modelu je 60A což odpovídá výkonu panelu 750 Wp pokud máte 12V baterii, 1500 Wp pokud máte 24V baterii, nebo 3000Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru! Maximální vstupní napětí solárních panelů: - solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 200V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25℃. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 180V při 25℃ (napětí v zátěži Vmpp maximálně 144V)! Maximální povolené množství FV panelů zapojených v sérii pro jednotlivé typy dle baterie 12/24/48V najdete v manuálu. Monitoring a nastavení: - nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry. - nastavení parametrů a monitoring můžete provádět také ve Vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat bluetooth modul BLE-01. Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování, atd. Parametry produktu: - certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3) - vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku - pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 % - maximální účinnost přenosu DC/DC, až 98,7 % - pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas - přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP - široký rozsah provozního napětí MPP - automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu - podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná - funkce kompenzace teploty baterie - záznam energie v reálném čase a statistická funkce - funkce automatického snížení výkonu při překročení teploty - stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení - podpora až 8 jednotek v řadě pro rozšíření systému - signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení - první a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty - design automatického řízení funkce a relé generátoru - automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení - možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie - izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení - sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru. - rozměry: 261×216×119 mm - váha: 4,5 kg Technické parametry: - technologie MPPT - napětí: 12 V - napětí: 24 V - napětí: 48 V - napětí FV: 200 V - nabíjecí proud: 60 A - Bluetooth: ne Podrobné technické informace naleznete v přiloženém manuálu.
EPEVER TRACER6420AN

Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 60 A. Maximální vstupní napětí je až 200 V.

Nejvyšší série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 200V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému. Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30% a více. MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.

Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy. Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.

Maximální nabíjecí výkon do baterie tohoto modelu je 60A, což odpovídá výkonu panelu 750 Wp pro 12V baterii, 1500 Wp pro 24V baterii nebo 3000 Wp pro 48V baterii, kterou s tímto regulátorm doporučujeme. V případě, že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj max. Výkon FV panelů by však neměl být vyšší než 1,5 násobek nominálního výkonu regulátoru!

Výstupní napětí na prázdno označováno jako Voc nesmí nikdy překročit hodnotu 200 V – překročení této hodnoty regulátor trvale poškodí (zohledněte, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25°C). Nedoporučujeme, aby hodnota uvedeného Voc překračovala 180 V.

Nastavení parametrů regulátoru se provádí pomocí vestavěného LCD nebo externího displeje MT50, případně přes komunikační kabel k PC viz níže.

Rychlá instalace:

  1. K solárnímu regulátoru připojíme baterii. Na plusový vodič instalujeme vhodně dimenzovanou DC pojistku a to co nejblíže pólu baterie
  2. Připojte solární panel

U tohto modelu se spotřebiče připojují přímo na baterii.

Základní vlastnosti:

  • Multifunkční vestavěný LCD displej pro kompletní monitoring a nastavování parametrů
  • Vysoký stupeň krytí IP32
  • Zadní část z vylisovaného hliníku pro efektivní chlazení
  • Komunikační port využívá profesionální ochranný čip, který může poskytnout napájení 5VDC a má ochranu proti nadměrnému proudu a zkratu.
  • Pokročilá technologie MPPT s účinností nejméně 99,5%
  • Pokročilý řídicí algoritmus MPPT pro minimalizaci ztrátové rychlosti a ztrátového času
  • Vysoce kvalitní komponenty s účinností konverze 98,7%
  • Přesné rozpoznání a sledování maximálního bodu výkonu
  • Automatické omezení nabíjecího výkonu a proudu
  • Široký rozsah provozního napětí MPP
  • Kompatibilní s olověnými a lithium-iontovými bateriemi (nastavení pouze přes PC)
  • Funkce kompenzace teploty baterie
  • Funkce provozní statistiky v reálném čase
  • Funkce pro snížení teploty při přehřátí
  • Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
  • Záznam energie v reálném čase a statistická funkce
  • Funkce automatického snížení výkonu při překročení teploty
  • Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
  • Podpora až 8 jednotek v řadě pro rozšíření systému
  • Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
  • První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
  • Design automatického řízení funkce a relé generátoru
  • Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
  • Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
  • Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
  • Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru.
  • Monitorování a nastavování pomocí mobilního telefonu nebo PC
  • Rozsáhlé elektronické ochrany

Přehled ochran:

  • Proudové přetížení ze solárních panelů
  • Zkrat na vstupu panelů
  • Přepolování vstupu
  • Přepolování akumulátoru
  • Přepětí akumulátoru
  • Nadměrné vybití akumulátoru
  • Přehřátí akumulátoru
  • Nízká teplota lithiového akumulátoru
  • Zkrat zátěže
  • Přetížení zátěže
  • Přehřátí regulátoru

RJ45 rozhraní (RS485 MODBUS open architecture) slouží pro připojení PC, převodníku nebo externího displeje REG-MT50 pro nastavení/monitorování provozu v reálném čase.

TIP: Tento MPPT solární regulátor umožňuje být monitorován ve vašem PC s OS Windows. K tomuto slouží produkt Komunikační převodník k PC pro regulátory Tracer i XTRA (RS-485/USB). Zjistěte jak jednoduše sledovat a ukládat log používání systému.

Výrobce EPsolar je dnes prakticky největší výrobce solárních regulátorů a po více jak osmi letech vlastních zkušeností s jeho produkty Vám tento model doporučíme, jako vysoce spolehlivý a kvalitní výrobek za rozumnou cenu.


Aplikace pro Windows

Aplikace pro Android


Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění. Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás. Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
