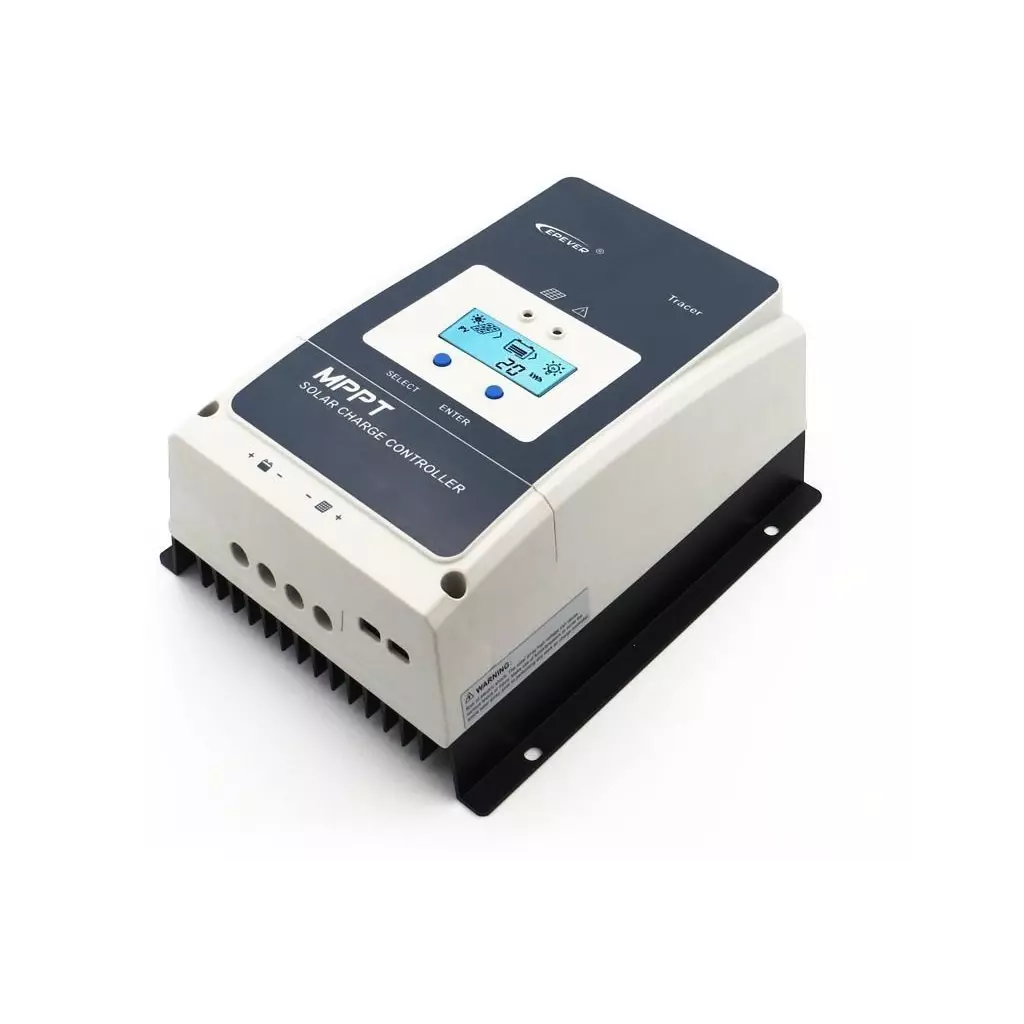

EPEVER TRACER6415AN solární MPPT regulátor 12/24/36/48 V, TracerAN 60A, vstup 150V

Kód zboží (ID): 5280321 vytisknout
Stav zboží: Nové
Dostupnost: skladem
Datum odeslání: Expedujeme dnes
Výrobce: EPsolar
Kód zboží: 5280321
Číslo zboží (PN): TRACER6415AN
EAN: 6974241250514
Záruka koncový zákazník: 24 měsíců
Záruka při koupi na IČO: 24 měsíců
Cena bez DPH: * 4620 Kč
Cena vč. DPH: * 5590 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.

Popis produktu:

Solární regulátor EPsolar TRACER6415AN je založený na technologii MSRT a pokročilém řídícím algoritmu MPPT. O vysoce efektivní provoz zařízení se stará 2jádrový procesor. Tento regulátor poslouží pro zapojení do větších ostrovních a hybridních solárních systémů s napětím 12/24/36/48 V. Přístroj je vhodný pro instalaci do interiéru. Komunikační rozhraní RS485 a protokol Modbus poskytují rychlý přenos dat.

Hlavní přednosti

  • Podpora systémů s různým napětím 12/24/36/48 V
  • Vícefázové synchronní usměrnění MSRT pro vysokou účinnost
  • Řídicí algoritmus MPPT zmenšující ztrátu výkonu
  • Efektivní provoz díky 2jádrovému procesoru
  • Rychlé komunikační rozhraní RS485/Modbus
  • Více možností nastavení
  • LCD displej pro zobrazení informací
  • Možná vzdálená správa

Pokročilé technologie

Technologie vícefázového synchronního usměrnění MSRT zaručuje vysokou výkonnost konverze při jakémkoli nabíjecím výkonu. Díky ní dochází ke zlepšení energetické účinnosti solárního systému. Pokročilý řídicí algoritmus MPPT minimalizuje ztráty výkonu v kratším časovém úseku. Zajistí účinnost sledování a konverze při vysokém i nízkém výkonu.

Regulátor Epever EPsolar TRACER6415AN a jeho zapojení

Maximální výkon

Maximální proud u tohoto modelu činí 60 A. Pokud máte 12V baterii, výkon dosahuje 750 Wp. V případě 24V baterie se výkon zvýší na 1500 Wp. Jestliže budete využívat 48V baterii, bude pracovat s výkonem až 3000 Wp. Při vyšších číslech regulátor automaticky omezí výkon na odpovídající nominální hodnoty, díky čemuž se sníží riziko poškození na absolutní minimum.

Upozornění: Výkon FV panelů nesmí být vyšší než 1,5násobek nominální hodnoty regulátoru, jinak může dojít k trvalému poškození zařízení.

Možnosti nastavení a vzdálená správa

Nastavení regulátoru provádíte hned několika způsoby, což zvyšuje flexibilitu provozu na maximum. Parametry nastavíte pomocí zabudovaného LCD displeje nebo použijete externí příslušenství (není součástí balení) – displej MT50 a komunikační kabel pro propojení k počítači. Bluetooth modul (není součástí balení) umožňuje spárování regulátoru s chytrým zařízením (tablet, smartphone). Pro vzdálený management využijete mobilní aplikaci nebo počítačový software

Popis regulátoru Epever EPSolar TRACER6415AN

Bezpečný a naprosto spolehlivý chod

Regulátor se vyrábí z vysoce kvalitních komponentů ST a Infineon s nízkou poruchovostí. Ochranné prvky proti přebíjení, nadměrnému vybíjení a přepólování zajišťují bezpečnější a spolehlivější provoz FV systému po výrazně delší dobu.

Specifikace

  • Značka: Epever
  • Model: TRACER6415AN
  • Určení: solární regulátor
  • Certifikace: CE
  • Integrovaný Bluetooth: ne
  • Svorkovnice: max. 35mm²
  • Komunikační port: ano
  • USB: ne
  • Technologie: MPPT
  • Typ baterie: AGM, Lithiová, Gelová, Zaplavená
  • Integrovaný displej: ano

Napájení

  • Jmenovité napětí: 12, 24, 36, 48 V
  • Max. vstupní napětí: 150 V
  • Max. vstupní proud: 60 A

Fyzické parametry

  • Provedení: na zeď
  • Stupeň krytí: IP20
  • Použití: vnitřní
  • Provozní teplota: -20 až 70 °C
  • Hmotnost: 4500 g
  • Rozměry (š x v x h): 236 x 340 x 119 mm

Obsah balení

  1. 1x solární regulátor Epever EPsolar TRACER6415AN

Solární regulátor EPsolar TRACER6415AN je založený na technologii MSRT a pokročilém řídícím algoritmu MPPT. O vysoce efektivní provoz zařízení se stará 2jádrový procesor. Tento regulátor poslouží pro zapojení do větších ostrovních a hybridních solárních systémů s napětím 12/24/36/48 V. Přístroj je vhodný pro instalaci do interiéru. Komunikační rozhraní RS485 a protokol Modbus poskytují rychlý přenos dat.

Hlavní přednosti

  • Podpora systémů s různým napětím 12/24/36/48 V
  • Vícefázové synchronní usměrnění MSRT pro vysokou účinnost
  • Řídicí algoritmus MPPT zmenšující ztrátu výkonu
  • Efektivní provoz díky 2jádrovému procesoru
  • Rychlé komunikační rozhraní RS485/Modbus
  • Více možností nastavení
  • LCD displej pro zobrazení informací
  • Možná vzdálená správa

Pokročilé technologie

Technologie vícefázového synchronního usměrnění MSRT zaručuje vysokou výkonnost konverze při jakémkoli nabíjecím výkonu. Díky ní dochází ke zlepšení energetické účinnosti solárního systému. Pokročilý řídicí algoritmus MPPT minimalizuje ztráty výkonu v kratším časovém úseku. Zajistí účinnost sledování a konverze při vysokém i nízkém výkonu.

Regulátor Epever EPsolar TRACER6415AN a jeho zapojení

Maximální výkon

Maximální proud u tohoto modelu činí 60 A. Pokud máte 12V baterii, výkon dosahuje 750 Wp. V případě 24V baterie se výkon zvýší na 1500 Wp. Jestliže budete využívat 48V baterii, bude pracovat s výkonem až 3000 Wp. Při vyšších číslech regulátor automaticky omezí výkon na odpovídající nominální hodnoty, díky čemuž se sníží riziko poškození na absolutní minimum.

Upozornění: Výkon FV panelů nesmí být vyšší než 1,5násobek nominální hodnoty regulátoru, jinak může dojít k trvalému poškození zařízení.

Možnosti nastavení a vzdálená správa

Nastavení regulátoru provádíte hned několika způsoby, což zvyšuje flexibilitu provozu na maximum. Parametry nastavíte pomocí zabudovaného LCD displeje nebo použijete externí příslušenství (není součástí balení) – displej MT50 a komunikační kabel pro propojení k počítači. Bluetooth modul (není součástí balení) umožňuje spárování regulátoru s chytrým zařízením (tablet, smartphone). Pro vzdálený management využijete mobilní aplikaci nebo počítačový software

Popis regulátoru Epever EPSolar TRACER6415AN

Bezpečný a naprosto spolehlivý chod

Regulátor se vyrábí z vysoce kvalitních komponentů ST a Infineon s nízkou poruchovostí. Ochranné prvky proti přebíjení, nadměrnému vybíjení a přepólování zajišťují bezpečnější a spolehlivější provoz FV systému po výrazně delší dobu.

Specifikace

  • Značka: Epever
  • Model: TRACER6415AN
  • Určení: solární regulátor
  • Certifikace: CE
  • Integrovaný Bluetooth: ne
  • Svorkovnice: max. 35mm²
  • Komunikační port: ano
  • USB: ne
  • Technologie: MPPT
  • Typ baterie: AGM, Lithiová, Gelová, Zaplavená
  • Integrovaný displej: ano

Napájení

  • Jmenovité napětí: 12, 24, 36, 48 V
  • Max. vstupní napětí: 150 V
  • Max. vstupní proud: 60 A

Fyzické parametry

  • Provedení: na zeď
  • Stupeň krytí: IP20
  • Použití: vnitřní
  • Provozní teplota: -20 až 70 °C
  • Hmotnost: 4500 g
  • Rozměry (š x v x h): 236 x 340 x 119 mm

Obsah balení

  1. 1x solární regulátor Epever EPsolar TRACER6415AN
EPEVER TRACER6415AN

Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 60 A. Maximální vstupní napětí je až 150 V.

Série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 150 V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému. Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30 % a více. MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.

Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy. Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.

Maximální výkon solárních panelů ve Wp Maximální nabíjecí výkon do baterie tohoto modelu je 60 A což odpovídá výkonu panelu 750 Wp pokud máte 12V baterii, 1500 Wp pokud máte 24V baterii, nebo 3000 Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!

Maximální vstupní napětí solárních panelů Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150 V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25 °C. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138 V při 25 °C (napětí v zátěži Vmpp maximálně 108 V)!


Pokud si nejste jistí s volbou vhodného regulátoru a ideálním zapojením solárních panelů, tak nás neváhejte kontaktovat.


Monitoring a nastavení Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry. Nastavení parametrů a monitoring můžete provádět také ve vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat Bluetooth modul BLE-01.

Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování atd.

Základní vlastnosti:

  • Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
  • Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
  • Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
  • Maximální účinnost přenosu DC/DC, až 98,7 %
  • Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
  • Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
  • Široký rozsah provozního napětí MPP
  • Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
  • Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
  • Funkce kompenzace teploty baterie
  • Záznam energie v reálném čase a statistická funkce
  • Funkce automatického snížení výkonu při překročení teploty
  • Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
  • Podpora až 8 jednotek v řadě pro rozšíření systému
  • Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
  • První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
  • Design automatického řízení funkce a relé generátoru
  • Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
  • Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
  • Izolovaný port RS-485 s výstupem 5 V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
  • Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru

ZÁKLADNÍ SPECIFIKACE

Jmenovité systémové napětí: 12/24/36/48 V DC nebo auto Rozsah vstupního napětí baterie: 8 V - 68 V Typ baterie: hermeticky uzavřená (výchozí) / gelová / zaplavená / uživatelská Jmenovitý nabíjecí proud: 60 A Max. napětí FV otevřeného obvodu: 150 V (138 V při teplotě cca 25 °C) Účinnost MPPT: ≥ 99,5 % Účinnost převodu: max. 98,7 % Rozměry: 340 x 236 x 119 mm Hmotnost: 4,5 kg

Vlastnosti:


Jeden regulátor:


Více regulátorů:


Aplikace pro Windows

Aplikace pro Android


Solární regulátor EPsolar TRACER6415AN je založený na technologii MSRT a pokročilém řídícím algoritmu MPPT. O vysoce efektivní provoz zařízení se stará 2jádrový procesor. Tento regulátor poslouží pro zapojení do větších ostrovních a hybridních solárních systémů s napětím 12/24/36/48 V. Přístroj je vhodný pro instalaci do interiéru. Komunikační rozhraní RS485 a protokol Modbus poskytují rychlý přenos dat.

Hlavní přednosti

  • Podpora systémů s různým napětím 12/24/36/48 V
  • Vícefázové synchronní usměrnění MSRT pro vysokou účinnost
  • Řídicí algoritmus MPPT zmenšující ztrátu výkonu
  • Efektivní provoz díky 2jádrovému procesoru
  • Rychlé komunikační rozhraní RS485/Modbus
  • Více možností nastavení
  • LCD displej pro zobrazení informací
  • Možná vzdálená správa

Pokročilé technologie

Technologie vícefázového synchronního usměrnění MSRT zaručuje vysokou výkonnost konverze při jakémkoli nabíjecím výkonu. Díky ní dochází ke zlepšení energetické účinnosti solárního systému. Pokročilý řídicí algoritmus MPPT minimalizuje ztráty výkonu v kratším časovém úseku. Zajistí účinnost sledování a konverze při vysokém i nízkém výkonu.

Regulátor Epever EPsolar TRACER6415AN a jeho zapojení

Maximální výkon

Maximální proud u tohoto modelu činí 60 A. Pokud máte 12V baterii, výkon dosahuje 750 Wp. V případě 24V baterie se výkon zvýší na 1500 Wp. Jestliže budete využívat 48V baterii, bude pracovat s výkonem až 3000 Wp. Při vyšších číslech regulátor automaticky omezí výkon na odpovídající nominální hodnoty, díky čemuž se sníží riziko poškození na absolutní minimum.

Upozornění: Výkon FV panelů nesmí být vyšší než 1,5násobek nominální hodnoty regulátoru, jinak může dojít k trvalému poškození zařízení.

Možnosti nastavení a vzdálená správa

Nastavení regulátoru provádíte hned několika způsoby, což zvyšuje flexibilitu provozu na maximum. Parametry nastavíte pomocí zabudovaného LCD displeje nebo použijete externí příslušenství (není součástí balení) – displej MT50 a komunikační kabel pro propojení k počítači. Bluetooth modul (není součástí balení) umožňuje spárování regulátoru s chytrým zařízením (tablet, smartphone). Pro vzdálený management využijete mobilní aplikaci nebo počítačový software

Popis regulátoru Epever EPSolar TRACER6415AN

Bezpečný a naprosto spolehlivý chod

Regulátor se vyrábí z vysoce kvalitních komponentů ST a Infineon s nízkou poruchovostí. Ochranné prvky proti přebíjení, nadměrnému vybíjení a přepólování zajišťují bezpečnější a spolehlivější provoz FV systému po výrazně delší dobu.

Specifikace

  • Značka: Epever
  • Model: TRACER6415AN
  • Určení: solární regulátor
  • Certifikace: CE
  • Integrovaný Bluetooth: ne
  • Svorkovnice: max. 35mm²
  • Komunikační port: ano
  • USB: ne
  • Technologie: MPPT
  • Typ baterie: AGM, Lithiová, Gelová, Zaplavená
  • Integrovaný displej: ano

Napájení

  • Jmenovité napětí: 12, 24, 36, 48 V
  • Max. vstupní napětí: 150 V
  • Max. vstupní proud: 60 A

Fyzické parametry

  • Provedení: na zeď
  • Stupeň krytí: IP20
  • Použití: vnitřní
  • Provozní teplota: -20 až 70 °C
  • Hmotnost: 4500 g
  • Rozměry (š x v x h): 236 x 340 x 119 mm

Obsah balení

  1. 1x solární regulátor Epever EPsolar TRACER6415AN
MPPT solární regulátor EPEVER Tracer 5415AN - nová generace výkonných solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro FV systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní u větších ostrovních a hybridních systémů. Přímo v MPPT regulátoru je integrován multifunní displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. FunkceRegulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud, a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi. Technologie Regulátor z řady Tracer AN založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem.

Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 60 A. Maximální vstupní napětí je až 200 V.

Nejvyšší série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 200V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému. Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30% a více. MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.

Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy. Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.

Maximální nabíjecí výkon do baterie tohoto modelu je 60A, což odpovídá výkonu panelu 750 Wp pro 12V baterii, 1500 Wp pro 24V baterii nebo 3000 Wp pro 48V baterii, kterou s tímto regulátorm doporučujeme. V případě, že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj max. Výkon FV panelů by však neměl být vyšší než 1,5 násobek nominálního výkonu regulátoru!

Výstupní napětí na prázdno označováno jako Voc nesmí nikdy překročit hodnotu 200 V – překročení této hodnoty regulátor trvale poškodí (zohledněte, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25°C). Nedoporučujeme, aby hodnota uvedeného Voc překračovala 180 V.

Nastavení parametrů regulátoru se provádí pomocí vestavěného LCD nebo externího displeje MT50, případně přes komunikační kabel k PC viz níže.

Rychlá instalace: 1/ K solárnímu regulátoru připojíme baterii. Na plusový vodič instalujeme vhodně dimenzovanou DC pojistku a to co nejblíže pólu baterie 2/ Připojte solární panel

U tohto modelu se spotřebiče připojují přímo na baterii.

Základní vlastnosti: - Multifunkční vestavěný LCD displej pro kompletní monitoring a nastavování parametrů - Vysoký stupeň krytí IP32 - Zadní část z vylisovaného hliníku pro efektivní chlazení - Komunikační port využívá profesionální ochranný čip, který může poskytnout napájení 5VDC a má ochranu proti nadměrnému proudu a zkratu. - Pokročilá technologie MPPT s účinností nejméně 99,5% - Pokročilý řídicí algoritmus MPPT pro minimalizaci ztrátové rychlosti a ztrátového času - Vysoce kvalitní komponenty s účinností konverze 98,7% - Přesné rozpoznání a sledování maximálního bodu výkonu - Automatické omezení nabíjecího výkonu a proudu - Široký rozsah provozního napětí MPP - Kompatibilní s olověnými a lithium-iontovými bateriemi (nastavení pouze přes PC) - Funkce kompenzace teploty baterie - Funkce provozní statistiky v reálném čase - Funkce pro snížení teploty při přehřátí - Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení - Záznam energie v reálném čase a statistická funkce - Funkce automatického snížení výkonu při překročení teploty - Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení - Podpora až 8 jednotek v řadě pro rozšíření systému - Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení - První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty - Design automatického řízení funkce a relé generátoru - Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení - Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie - Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení - Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru. - Monitorování a nastavování pomocí mobilního telefonu nebo PC - Rozsáhlé elektronické ochrany   Přehled ochran: - Proudové přetížení ze solárních panelů - Zkrat na vstupu panelů - Přepolování vstupu - Přepolování akumulátoru - Přepětí akumulátoru - Nadměrné vybití akumulátoru - Přehřátí akumulátoru - Nízká teplota lithiového akumulátoru - Zkrat zátěže - Přetížení zátěže - Přehřátí regulátoru Technické parametry Jmenovité systémové napětí: 12/24/36/48 V DC nebo auto Rozsah vstupního napětí baterie: 8 V - 68 V Typ baterie: hermeticky uzavřená (výchozí) / gelová / zaplavená / uživatelská Jmenovitý nabíjecí proud: 60 A Max. napětí FV otevřeného obvodu: 200 V Účinnost MPPT: ≥ 99,5 % Účinnost převodu: max. 98,7 % Rozměry: 340 × 236 × 119 mm Hmotnost: 4,5 kg Maximální výkon (W): 3000 Provozní teplota max (°C): -25 až +60

Výkonný MPPT solární regulátor 6415AN přináší spolehlivé řešení pro větší systémy s napětím panelů až 150 V a max. nabíjecím proudem 60A. Baterie 12/24/48V, FV max. 750/1500/3000Wp. MPPT solární regulátor EPEVER Tracer 5415AN přináší vysokou kvalitu a maximální výbavu pro FV systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní u větších ostrovních a hybridních systémů. Přímo v MPPT regulátoru je integrován multifunní displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Funkce: - regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud, a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi. Technologie: - regulátor z řady Tracer AN založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému. Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu, takže v jakékoli situaci mohou produkty Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro získání maximální energie z panelu. Maximální výkon solárních panelů ve Wp: - maximální nabíjecí výkon do baterie tohoto modelu je 60A což odpovídá výkonu panelu 750 Wp pokud máte 12V baterii, 1500 Wp pokud máte 24V baterii, nebo 3000Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru! Maximální vstupní napětí solárních panelů: - solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25℃. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138V při 25℃ (napětí v zátěži Vmpp maximálně 108V)! Maximální povolené množství FV panelů zapojených v sérii pro jednotlivé typy dle baterie 12/24/48V najdete v manuálu. Monitoring a nastavení: - nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry. - nastavení parametrů a monitoring můžete provádět také ve Vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat bluetooth modul BLE-01. Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování, atd. Parametry produktu: - certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3) - vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku - pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 % - maximální účinnost přenosu DC/DC, až 98,7 % - pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas - přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP - široký rozsah provozního napětí MPP - automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu - podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná - funkce kompenzace teploty baterie - záznam energie v reálném čase a statistická funkce - funkce automatického snížení výkonu při překročení teploty - stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení - podpora až 8 jednotek v řadě pro rozšíření systému - signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení - první a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty - design automatického řízení funkce a relé generátoru - automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení - možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie - izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení - sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru. - rozměry: 261×216×119 mm - váha: 4,5 kg Technické parametry: - technologie: MPPT - napětí: 12 V - napětí: 24 V - napětí: 48 V - napětí FV: 150 V - nabíjecí proud: 60 A - Bluetooth: ne Podrobné technické informace naleznete v přiloženém manuálu.
EPEVER TRACER6415AN

Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 60 A. Maximální vstupní napětí je až 150 V.

Série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 150 V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému. Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30 % a více. MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.

Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy. Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.

Maximální výkon solárních panelů ve Wp Maximální nabíjecí výkon do baterie tohoto modelu je 60 A což odpovídá výkonu panelu 750 Wp pokud máte 12V baterii, 1500 Wp pokud máte 24V baterii, nebo 3000 Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!

Maximální vstupní napětí solárních panelů Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150 V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25 °C. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138 V při 25 °C (napětí v zátěži Vmpp maximálně 108 V)!


Pokud si nejste jistí s volbou vhodného regulátoru a ideálním zapojením solárních panelů, tak nás neváhejte kontaktovat.


Monitoring a nastavení Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry. Nastavení parametrů a monitoring můžete provádět také ve vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat Bluetooth modul BLE-01.

Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování atd.

Základní vlastnosti:

  • Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
  • Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
  • Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
  • Maximální účinnost přenosu DC/DC, až 98,7 %
  • Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
  • Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
  • Široký rozsah provozního napětí MPP
  • Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
  • Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
  • Funkce kompenzace teploty baterie
  • Záznam energie v reálném čase a statistická funkce
  • Funkce automatického snížení výkonu při překročení teploty
  • Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
  • Podpora až 8 jednotek v řadě pro rozšíření systému
  • Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
  • První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
  • Design automatického řízení funkce a relé generátoru
  • Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
  • Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
  • Izolovaný port RS-485 s výstupem 5 V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
  • Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru

ZÁKLADNÍ SPECIFIKACE

Jmenovité systémové napětí: 12/24/36/48 V DC nebo auto Rozsah vstupního napětí baterie: 8 V - 68 V Typ baterie: hermeticky uzavřená (výchozí) / gelová / zaplavená / uživatelská Jmenovitý nabíjecí proud: 60 A Max. napětí FV otevřeného obvodu: 150 V (138 V při teplotě cca 25 °C) Účinnost MPPT: ≥ 99,5 % Účinnost převodu: max. 98,7 % Rozměry: 340 x 236 x 119 mm Hmotnost: 4,5 kg

Vlastnosti:


Jeden regulátor:


Více regulátorů:


Aplikace pro Windows

Aplikace pro Android


EPEVER TRACER6415AN

Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 60 A. Maximální vstupní napětí je až 150 V.

Série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 150 V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému. Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30 % a více. MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.

Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy. Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.

Maximální výkon solárních panelů ve Wp Maximální nabíjecí výkon do baterie tohoto modelu je 60 A což odpovídá výkonu panelu 750 Wp pokud máte 12V baterii, 1500 Wp pokud máte 24V baterii, nebo 3000 Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!

Maximální vstupní napětí solárních panelů Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150 V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25 °C. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138 V při 25 °C (napětí v zátěži Vmpp maximálně 108 V)!


Pokud si nejste jistí s volbou vhodného regulátoru a ideálním zapojením solárních panelů, tak nás neváhejte kontaktovat.


Monitoring a nastavení Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry. Nastavení parametrů a monitoring můžete provádět také ve vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat Bluetooth modul BLE-01.

Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování atd.

Základní vlastnosti:

  • Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
  • Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
  • Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
  • Maximální účinnost přenosu DC/DC, až 98,7 %
  • Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
  • Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
  • Široký rozsah provozního napětí MPP
  • Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
  • Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
  • Funkce kompenzace teploty baterie
  • Záznam energie v reálném čase a statistická funkce
  • Funkce automatického snížení výkonu při překročení teploty
  • Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
  • Podpora až 8 jednotek v řadě pro rozšíření systému
  • Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
  • První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
  • Design automatického řízení funkce a relé generátoru
  • Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
  • Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
  • Izolovaný port RS-485 s výstupem 5 V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
  • Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru

ZÁKLADNÍ SPECIFIKACE

Jmenovité systémové napětí: 12/24/36/48 V DC nebo auto Rozsah vstupního napětí baterie: 8 V - 68 V Typ baterie: hermeticky uzavřená (výchozí) / gelová / zaplavená / uživatelská Jmenovitý nabíjecí proud: 60 A Max. napětí FV otevřeného obvodu: 150 V (138 V při teplotě cca 25 °C) Účinnost MPPT: ≥ 99,5 % Účinnost převodu: max. 98,7 % Rozměry: 340 x 236 x 119 mm Hmotnost: 4,5 kg

Vlastnosti:


Jeden regulátor:


Více regulátorů:


Aplikace pro Windows

Aplikace pro Android


Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění. Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás. Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
