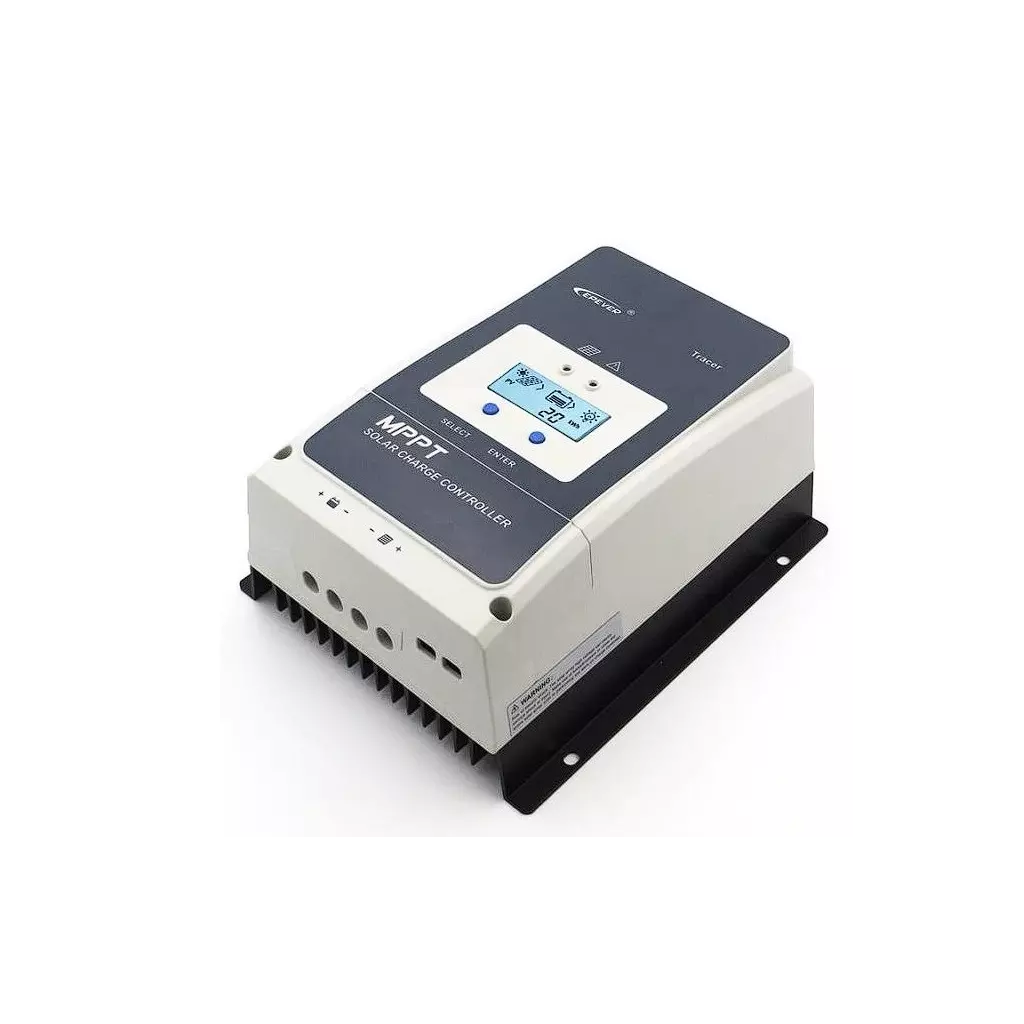

EPEVER TRACER5415AN solární MPPT regulátor 12/24/36/48 V, TracerAN 50A, vstup 150V
![](https://cdn.vmshop.cz/images/get/7/sopgwl0227.jpg?p=detail,wp)
Popis produktu:
Regulátor Epever EPsolar TRACER5415AN využijete při instalaci větších ostrovních a hybridních solárních systémů s napětím 12 / 24 /36 /48 V. Je založený na technologii MSRT a pokročilém řídícím algoritmu MPPT. Spolu s 2jádrovým procesorem se postarají o vysoce efektivní provoz fotovoltaického systému. Komunikační rozhraní RS485 a protokol Modbus poskytují rychlý přenos dat a podporuje chod až 8 regulátorů. Přístroj je vhodný pro montáž na zeď v interiéru.
Hlavní přednosti
- Podpora systémů s různým napětím 12/24/36/48 V
- Vícefázové synchronní usměrnění MSRT pro vysokou účinnost
- Řídicí algoritmus MPPT zmenšující ztrátu výkonu
- Efektivní provoz díky 2jádrovému procesoru
- Rychlé komunikační rozhraní RS485/Modbus
- Více možností nastavení
- LCD displej pro zobrazení informací
- Možná vzdálená správa
Pokročilé technologie
Technologie vícefázového synchronního usměrnění MSRT zaručuje vysokou výkonnost přeměny při jakémkoli nabíjecím výkonu. Díky ní dochází ke zlepšení energetické účinnosti solárního systému. Pokročilý řídicí algoritmus MPPT minimalizuje ztráty výkonu v kratším časovém úseku. Zajistí účinnost sledování a konverze při vysokém i nízkém výkonu.
![Regulátor Epever EPsolar TRACER5415AN a jeho zapojení](https://datastore.penta.cz/produkty/5/2/8/52800016/1.jpg)
Maximální výkon
Maximální proud u tohoto modelu činí 50 A. Pokud máte 12V baterii, výkon dosahuje 625 Wp. V případě 24V baterie se výkon zvýší na 1250 Wp. Jestliže budete využívat 48V baterii, bude pracovat s výkonem až 2500 Wp. Při vyšších číslech regulátor automaticky omezí výkon na odpovídající nominální hodnoty, díky čemuž se sníží riziko poškození na absolutní minimum.
Upozornění: Výkon FV panelů nesmí být vyšší než 1,5násobek nominální hodnoty regulátoru, jinak může dojít k trvalému poškození zařízení.
Možnosti nastavení a vzdálená správa
Nastavení regulátoru provádíte hned několika způsoby. Parametry nastavíte pomocí zabudovaného LCD displeje nebo použijete externí příslušenství (není součástí balení) – displej MT50 a komunikační kabel pro připojení k počítači. Bluetooth modul (není součástí balení) umožňuje spárování regulátoru s chytrým zařízením (tablet, smartphone). Pro vzdálený management využijete mobilní aplikaci nebo počítačový software.
![Popis regulátoru Epever EPSolar TRACER5415AN](https://datastore.penta.cz/produkty/5/2/8/52800016/2.jpg)
Bezpečný a spolehlivý chod
Komplexní elektronická ochrana (ochrana proti přebíjení, nadměrnému vybíjení a proti obrácení polarity FV) zajišťuje bezpečnější a spolehlivý provoz fotovoltaického systému po dlouhou dobu.
Specifikace
- Značka: Epever
- Model: TRACER5415AN
- Určení: solární regulátor
- Integrovaný Bluetooth: ne
- Svorkovnice: max. 16mm²
- Komunikační port: ano
- USB: ne
- Technologie: MPPT
- Typ baterie: AGM, Lithiová, Gelová, Zaplavená
- Integrovaný displej: ano
Napájení
- Jmenovité napětí: 12, 24, 36, 48 V
- Max. vstupní napětí: 150 V
- Max. vstupní proud: 50 A
Fyzické parametry
- Provedení: na zeď
- Stupeň krytí: IP20
- Použití: vnitřní
- Provozní teplota: -20 až 70 °C
- Hmotnost: 3500 g
- Rozměry (š x v x h): 216 x 261 x 119 mm
Obsah balení
- 1x solární regulátor Epever EPsolar TRACER5415AN
Regulátor Epever EPsolar TRACER5415AN využijete při instalaci větších ostrovních a hybridních solárních systémů s napětím 12 / 24 /36 /48 V. Je založený na technologii MSRT a pokročilém řídícím algoritmu MPPT. Spolu s 2jádrovým procesorem se postarají o vysoce efektivní provoz fotovoltaického systému. Komunikační rozhraní RS485 a protokol Modbus poskytují rychlý přenos dat a podporuje chod až 8 regulátorů. Přístroj je vhodný pro montáž na zeď v interiéru.
Hlavní přednosti
- Podpora systémů s různým napětím 12/24/36/48 V
- Vícefázové synchronní usměrnění MSRT pro vysokou účinnost
- Řídicí algoritmus MPPT zmenšující ztrátu výkonu
- Efektivní provoz díky 2jádrovému procesoru
- Rychlé komunikační rozhraní RS485/Modbus
- Více možností nastavení
- LCD displej pro zobrazení informací
- Možná vzdálená správa
Pokročilé technologie
Technologie vícefázového synchronního usměrnění MSRT zaručuje vysokou výkonnost přeměny při jakémkoli nabíjecím výkonu. Díky ní dochází ke zlepšení energetické účinnosti solárního systému. Pokročilý řídicí algoritmus MPPT minimalizuje ztráty výkonu v kratším časovém úseku. Zajistí účinnost sledování a konverze při vysokém i nízkém výkonu.
![Regulátor Epever EPsolar TRACER5415AN a jeho zapojení](https://datastore.penta.cz/produkty/5/2/8/52800016/1.jpg)
Maximální výkon
Maximální proud u tohoto modelu činí 50 A. Pokud máte 12V baterii, výkon dosahuje 625 Wp. V případě 24V baterie se výkon zvýší na 1250 Wp. Jestliže budete využívat 48V baterii, bude pracovat s výkonem až 2500 Wp. Při vyšších číslech regulátor automaticky omezí výkon na odpovídající nominální hodnoty, díky čemuž se sníží riziko poškození na absolutní minimum.
Upozornění: Výkon FV panelů nesmí být vyšší než 1,5násobek nominální hodnoty regulátoru, jinak může dojít k trvalému poškození zařízení.
Možnosti nastavení a vzdálená správa
Nastavení regulátoru provádíte hned několika způsoby. Parametry nastavíte pomocí zabudovaného LCD displeje nebo použijete externí příslušenství (není součástí balení) – displej MT50 a komunikační kabel pro připojení k počítači. Bluetooth modul (není součástí balení) umožňuje spárování regulátoru s chytrým zařízením (tablet, smartphone). Pro vzdálený management využijete mobilní aplikaci nebo počítačový software.
![Popis regulátoru Epever EPSolar TRACER5415AN](https://datastore.penta.cz/produkty/5/2/8/52800016/2.jpg)
Bezpečný a spolehlivý chod
Komplexní elektronická ochrana (ochrana proti přebíjení, nadměrnému vybíjení a proti obrácení polarity FV) zajišťuje bezpečnější a spolehlivý provoz fotovoltaického systému po dlouhou dobu.
Specifikace
- Značka: Epever
- Model: TRACER5415AN
- Určení: solární regulátor
- Integrovaný Bluetooth: ne
- Svorkovnice: max. 16mm²
- Komunikační port: ano
- USB: ne
- Technologie: MPPT
- Typ baterie: AGM, Lithiová, Gelová, Zaplavená
- Integrovaný displej: ano
Napájení
- Jmenovité napětí: 12, 24, 36, 48 V
- Max. vstupní napětí: 150 V
- Max. vstupní proud: 50 A
Fyzické parametry
- Provedení: na zeď
- Stupeň krytí: IP20
- Použití: vnitřní
- Provozní teplota: -20 až 70 °C
- Hmotnost: 3500 g
- Rozměry (š x v x h): 216 x 261 x 119 mm
Obsah balení
- 1x solární regulátor Epever EPsolar TRACER5415AN
Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 50 A. Maximální vstupní napětí je až 150 V.
Série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 150 V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému. Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30 % a více. MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.
Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy. Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Maximální výkon solárních panelů ve Wp Maximální nabíjecí výkon do baterie tohoto modelu je 50 A což odpovídá výkonu panelu 625 Wp pokud máte 12V baterii, 1250 Wp pokud máte 24V baterii, nebo 2500 Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!
Maximální vstupní napětí solárních panelů Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150 V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25 °C. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138 V při 25 °C (napětí v zátěži Vmpp maximálně 108 V)!
Pokud si nejste jistí s volbou vhodného regulátoru a ideálním zapojením solárních panelů, tak nás neváhejte kontaktovat.
Monitoring a nastavení Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry. Nastavení parametrů a monitoring můžete provádět také ve vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat Bluetooth modul BLE-01.
Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování atd.
Základní vlastnosti:
- Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
- Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
- Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
- Maximální účinnost přenosu DC/DC, až 98,7 %
- Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
- Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
- Široký rozsah provozního napětí MPP
- Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
- Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
- Funkce kompenzace teploty baterie
- Záznam energie v reálném čase a statistická funkce
- Funkce automatického snížení výkonu při překročení teploty
- Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
- Podpora až 8 jednotek v řadě pro rozšíření systému
- Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
- První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
- Design automatického řízení funkce a relé generátoru
- Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
- Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
- Izolovaný port RS-485 s výstupem 5 V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
- Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru
ZÁKLADNÍ SPECIFIKACE
Jmenovité systémové napětí: 12/24/36/48 V DC nebo auto Rozsah vstupního napětí baterie: 8 V - 68 V Typ baterie: hermeticky uzavřená (výchozí) / gelová / zaplavená / uživatelská Jmenovitý nabíjecí proud: 50 A Max. napětí FV otevřeného obvodu: 150 V (138 V při teplotě cca 25 °C) Účinnost MPPT: ≥ 99,5 % Účinnost převodu: max. 98,7 % Rozměry: 261 x 216 x 119 mm Hmotnost: 3,5 kgRegulátor Epever EPsolar TRACER5415AN využijete při instalaci větších ostrovních a hybridních solárních systémů s napětím 12 / 24 /36 /48 V. Je založený na technologii MSRT a pokročilém řídícím algoritmu MPPT. Spolu s 2jádrovým procesorem se postarají o vysoce efektivní provoz fotovoltaického systému. Komunikační rozhraní RS485 a protokol Modbus poskytují rychlý přenos dat a podporuje chod až 8 regulátorů. Přístroj je vhodný pro montáž na zeď v interiéru.
Hlavní přednosti
- Podpora systémů s různým napětím 12/24/36/48 V
- Vícefázové synchronní usměrnění MSRT pro vysokou účinnost
- Řídicí algoritmus MPPT zmenšující ztrátu výkonu
- Efektivní provoz díky 2jádrovému procesoru
- Rychlé komunikační rozhraní RS485/Modbus
- Více možností nastavení
- LCD displej pro zobrazení informací
- Možná vzdálená správa
Pokročilé technologie
Technologie vícefázového synchronního usměrnění MSRT zaručuje vysokou výkonnost přeměny při jakémkoli nabíjecím výkonu. Díky ní dochází ke zlepšení energetické účinnosti solárního systému. Pokročilý řídicí algoritmus MPPT minimalizuje ztráty výkonu v kratším časovém úseku. Zajistí účinnost sledování a konverze při vysokém i nízkém výkonu.
![Regulátor Epever EPsolar TRACER5415AN a jeho zapojení](https://datastore.penta.cz/produkty/5/2/8/52800016/1.jpg)
Maximální výkon
Maximální proud u tohoto modelu činí 50 A. Pokud máte 12V baterii, výkon dosahuje 625 Wp. V případě 24V baterie se výkon zvýší na 1250 Wp. Jestliže budete využívat 48V baterii, bude pracovat s výkonem až 2500 Wp. Při vyšších číslech regulátor automaticky omezí výkon na odpovídající nominální hodnoty, díky čemuž se sníží riziko poškození na absolutní minimum.
Upozornění: Výkon FV panelů nesmí být vyšší než 1,5násobek nominální hodnoty regulátoru, jinak může dojít k trvalému poškození zařízení.
Možnosti nastavení a vzdálená správa
Nastavení regulátoru provádíte hned několika způsoby. Parametry nastavíte pomocí zabudovaného LCD displeje nebo použijete externí příslušenství (není součástí balení) – displej MT50 a komunikační kabel pro připojení k počítači. Bluetooth modul (není součástí balení) umožňuje spárování regulátoru s chytrým zařízením (tablet, smartphone). Pro vzdálený management využijete mobilní aplikaci nebo počítačový software.
![Popis regulátoru Epever EPSolar TRACER5415AN](https://datastore.penta.cz/produkty/5/2/8/52800016/2.jpg)
Bezpečný a spolehlivý chod
Komplexní elektronická ochrana (ochrana proti přebíjení, nadměrnému vybíjení a proti obrácení polarity FV) zajišťuje bezpečnější a spolehlivý provoz fotovoltaického systému po dlouhou dobu.
Specifikace
- Značka: Epever
- Model: TRACER5415AN
- Určení: solární regulátor
- Integrovaný Bluetooth: ne
- Svorkovnice: max. 16mm²
- Komunikační port: ano
- USB: ne
- Technologie: MPPT
- Typ baterie: AGM, Lithiová, Gelová, Zaplavená
- Integrovaný displej: ano
Napájení
- Jmenovité napětí: 12, 24, 36, 48 V
- Max. vstupní napětí: 150 V
- Max. vstupní proud: 50 A
Fyzické parametry
- Provedení: na zeď
- Stupeň krytí: IP20
- Použití: vnitřní
- Provozní teplota: -20 až 70 °C
- Hmotnost: 3500 g
- Rozměry (š x v x h): 216 x 261 x 119 mm
Obsah balení
- 1x solární regulátor Epever EPsolar TRACER5415AN
Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 50 A. Maximální vstupní napětí je až 150 V.
Série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 150 V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému. Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30 % a více. MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.
Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy. Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Maximální výkon solárních panelů ve Wp Maximální nabíjecí výkon do baterie tohoto modelu je 50 A což odpovídá výkonu panelu 625 Wp pokud máte 12V baterii, 1250 Wp pokud máte 24V baterii, nebo 2500 Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!
Maximální vstupní napětí solárních panelů Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150 V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25 °C. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138 V při 25 °C (napětí v zátěži Vmpp maximálně 108 V)!
Pokud si nejste jistí s volbou vhodného regulátoru a ideálním zapojením solárních panelů, tak nás neváhejte kontaktovat.
Monitoring a nastavení Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry. Nastavení parametrů a monitoring můžete provádět také ve vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat Bluetooth modul BLE-01.
Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování atd.
Základní vlastnosti:
- Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
- Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
- Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
- Maximální účinnost přenosu DC/DC, až 98,7 %
- Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
- Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
- Široký rozsah provozního napětí MPP
- Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
- Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
- Funkce kompenzace teploty baterie
- Záznam energie v reálném čase a statistická funkce
- Funkce automatického snížení výkonu při překročení teploty
- Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
- Podpora až 8 jednotek v řadě pro rozšíření systému
- Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
- První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
- Design automatického řízení funkce a relé generátoru
- Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
- Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
- Izolovaný port RS-485 s výstupem 5 V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
- Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru
ZÁKLADNÍ SPECIFIKACE
Jmenovité systémové napětí: 12/24/36/48 V DC nebo auto Rozsah vstupního napětí baterie: 8 V - 68 V Typ baterie: hermeticky uzavřená (výchozí) / gelová / zaplavená / uživatelská Jmenovitý nabíjecí proud: 50 A Max. napětí FV otevřeného obvodu: 150 V (138 V při teplotě cca 25 °C) Účinnost MPPT: ≥ 99,5 % Účinnost převodu: max. 98,7 % Rozměry: 261 x 216 x 119 mm Hmotnost: 3,5 kgVysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 50 A. Maximální vstupní napětí je až 150 V.
Série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 150 V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému. Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30 % a více. MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.
Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy. Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Maximální výkon solárních panelů ve Wp Maximální nabíjecí výkon do baterie tohoto modelu je 50 A což odpovídá výkonu panelu 625 Wp pokud máte 12V baterii, 1250 Wp pokud máte 24V baterii, nebo 2500 Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!
Maximální vstupní napětí solárních panelů Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150 V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25 °C. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138 V při 25 °C (napětí v zátěži Vmpp maximálně 108 V)!
Pokud si nejste jistí s volbou vhodného regulátoru a ideálním zapojením solárních panelů, tak nás neváhejte kontaktovat.
Monitoring a nastavení Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry. Nastavení parametrů a monitoring můžete provádět také ve vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat Bluetooth modul BLE-01.
Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování atd.
Základní vlastnosti:
- Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
- Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
- Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
- Maximální účinnost přenosu DC/DC, až 98,7 %
- Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
- Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
- Široký rozsah provozního napětí MPP
- Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
- Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
- Funkce kompenzace teploty baterie
- Záznam energie v reálném čase a statistická funkce
- Funkce automatického snížení výkonu při překročení teploty
- Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
- Podpora až 8 jednotek v řadě pro rozšíření systému
- Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
- První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
- Design automatického řízení funkce a relé generátoru
- Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
- Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
- Izolovaný port RS-485 s výstupem 5 V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
- Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru
ZÁKLADNÍ SPECIFIKACE
Jmenovité systémové napětí: 12/24/36/48 V DC nebo auto Rozsah vstupního napětí baterie: 8 V - 68 V Typ baterie: hermeticky uzavřená (výchozí) / gelová / zaplavená / uživatelská Jmenovitý nabíjecí proud: 50 A Max. napětí FV otevřeného obvodu: 150 V (138 V při teplotě cca 25 °C) Účinnost MPPT: ≥ 99,5 % Účinnost převodu: max. 98,7 % Rozměry: 261 x 216 x 119 mm Hmotnost: 3,5 kg
