Popis produktu:

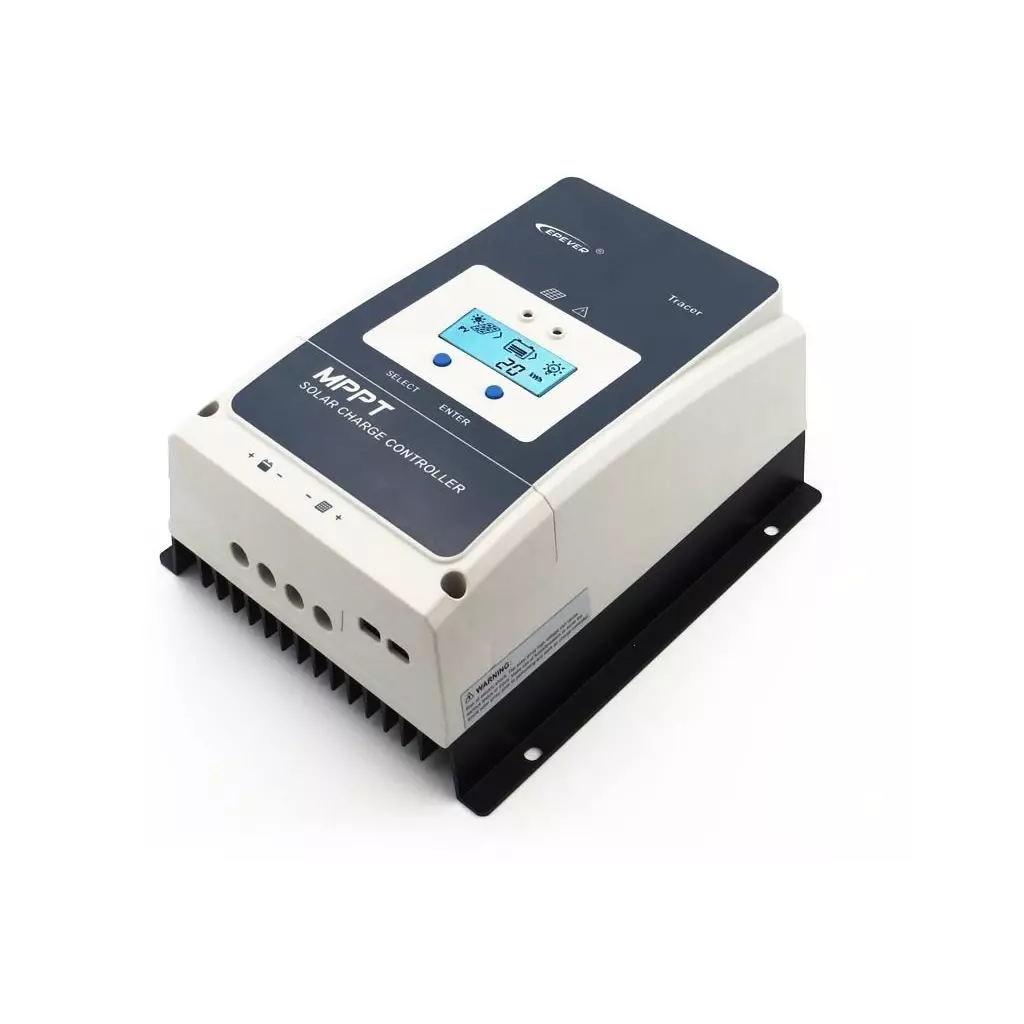

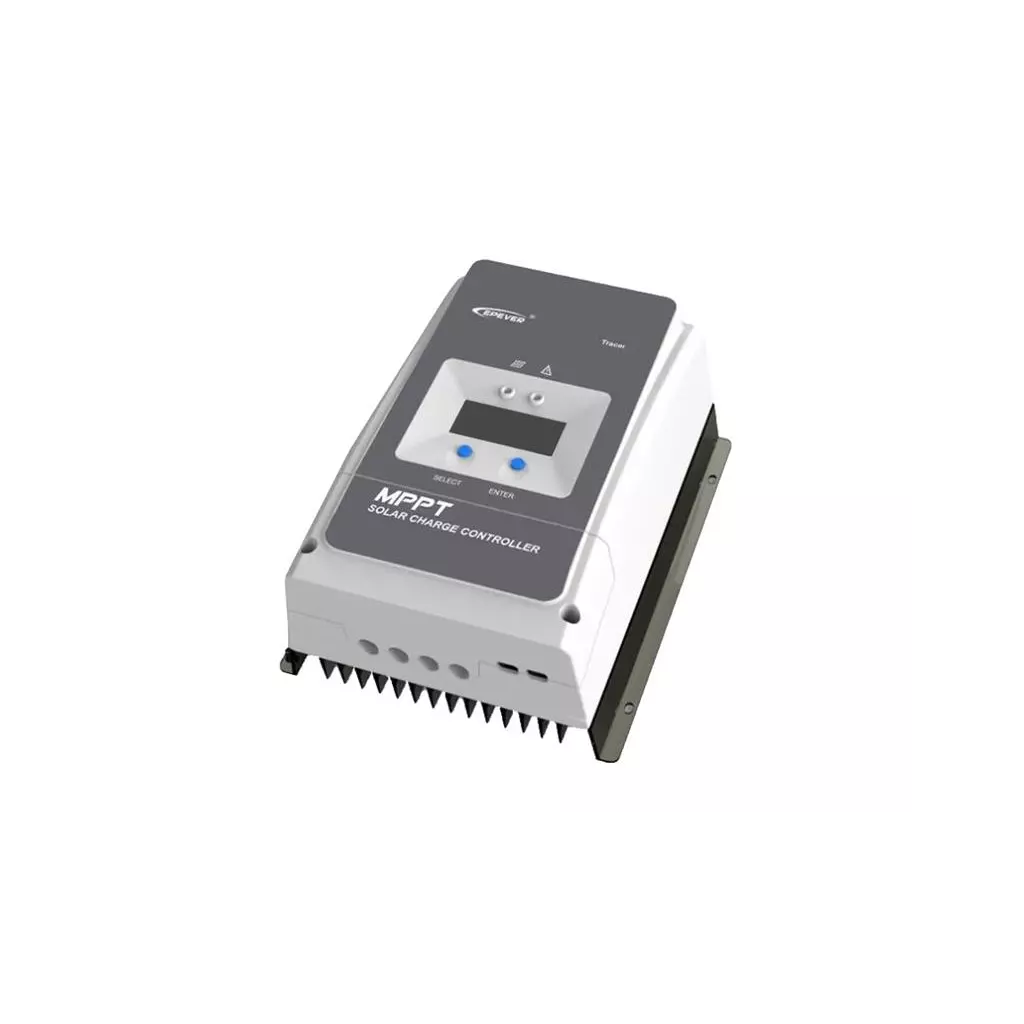

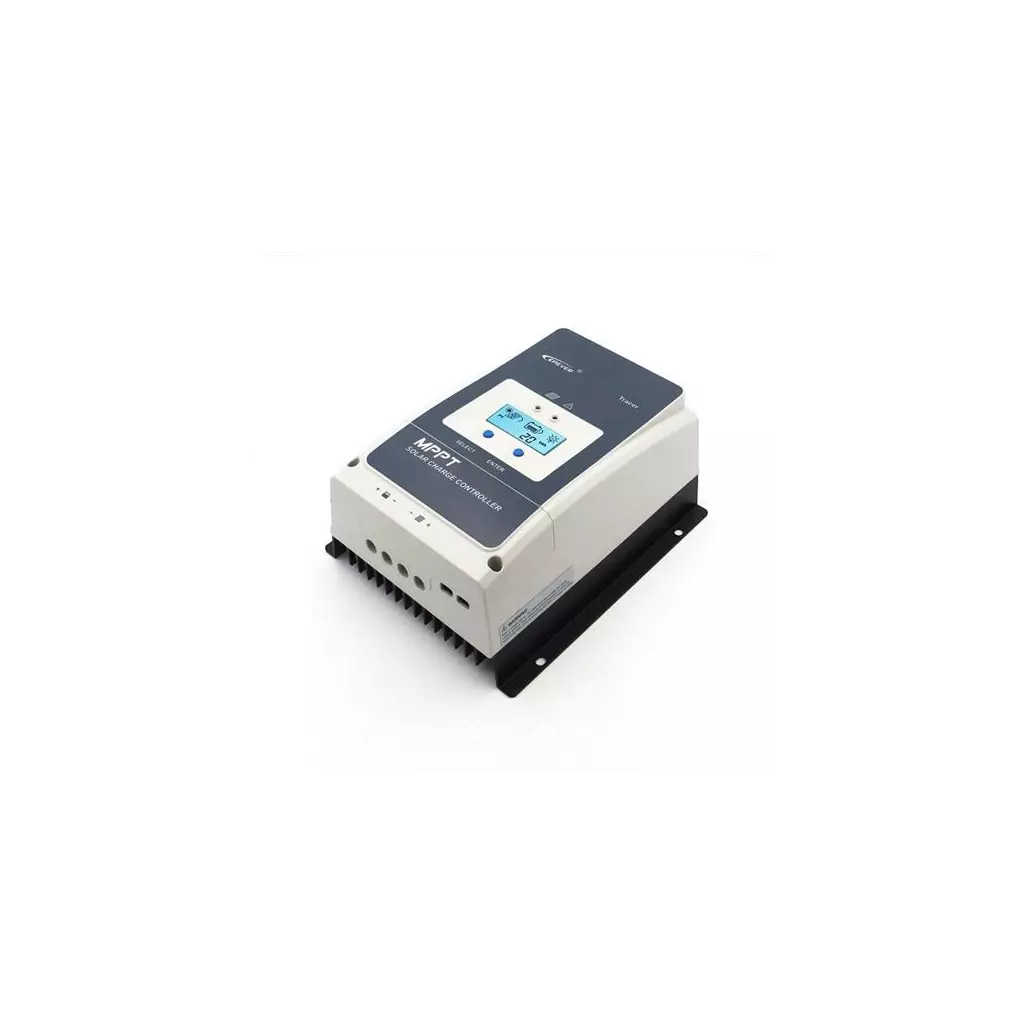

Solární regulátor EPsolar TRACER10415AN je založený na technologii MSRT a pokročilém řídícím algoritmu MPPT. O vysoce efektivní provoz zařízení se stará 2jádrový procesor. Tento regulátor poslouží pro zapojení ostrovních solárních systémů s napětím 12/24/36/48 V. Přístroj je vhodný pro instalaci do interiéru. Komunikační rozhraní RS485 a protokol Modbus poskytují rychlý přenos dat.
Hlavní přednosti
Podpora systémů s různým napětím 12/24/36/48 V
Vícefázové synchronní usměrnění MSRT pro vysokou účinnost
Řídicí algoritmus MPPT zmenšující ztrátu výkonu
Efektivní provoz díky 2jádrovému procesoru
Rychlé komunikační rozhraní RS485/Modbus
Více možností nastavení
LCD displej pro zobrazení informací
Možná vzdálená správa
Pokročilé technologie
Technologie vícefázového synchronního usměrnění MSRT zaručuje vysokou výkonnost konverze při jakémkoli nabíjecím výkonu. Díky ní dochází ke zlepšení energetické účinnosti solárního systému. Pokročilý řídicí algoritmus MPPT minimalizuje ztráty výkonu v kratším časovém úseku. Zajistí účinnost sledování a konverze při vysokém i nízkém výkonu.
Maximální výkon
Maximální proud u tohoto modelu činí 100 A. Pokud máte 12V baterii, výkon dosahuje 1250 Wp. V případě 24V baterie se výkon zvýší na 2500 Wp. Jestliže budete využívat 48V baterii, bude pracovat s výkonem až 5000 Wp. Při vyšších číslech regulátor automaticky omezí výkon na odpovídající nominální hodnoty, díky čemuž se sníží riziko poškození na absolutní minimum.
Možnosti nastavení a vzdálená správa
Nastavení regulátoru provádíte hned několika způsoby, což zvyšuje flexibilitu provozu na maximum. Parametry nastavíte pomocí vestavěného LCD displeje nebo použijete externí příslušenství (není součástí balení) – displej MT50 a komunikační kabel pro propojení k počítači. Bluetooth modul (není součástí balení) umožňuje spárování regulátoru s chytrým zařízením (tablet, smartphone). Pro vzdálený management využijete mobilní aplikaci nebo počítačový software.
Bezpečný a naprosto spolehlivý chod
Regulátor se vyrábí z vysoce kvalitních komponentů ST a Infineon s nízkou poruchovostí. Ochranné prvky proti přebíjení, nadměrnému vybíjení a přepólování zajišťují bezpečnější a spolehlivější provoz FV systému po výrazně delší dobu.
Specifikace
Značka: Epever
Model: TRACER10415AN
Určení: solární regulátor
Certifikace: CE
Integrovaný Bluetooth: ne
Svorkovnice: max. 35mm²
Komunikační port: ano
USB: ne
Technologie: MPPT
Typ baterie: AGM, Lithiová, Gelová, Zaplavená
Integrovaný displej: ano
Napájení
Jmenovité napětí: 12, 24, 36, 48 V
Max. vstupní napětí: 150 V
Max. vstupní proud: 100 A
Fyzické parametry
Provedení: na zeď
Stupeň krytí: IP20
Použití: vnitřní
Provozní teplota: -20 až 70 °C
Hmotnost: 7400 g
Rozměry (š x v x h): 242 x 394 x 143 mm
Obsah balení
1x solární regulátor Epever EPsolar TRACER10415AN
EPEVER TRACER10415AN
Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 100 A. Maximální vstupní napětí je až 150 V.
Série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 150 V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému.
Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30 % a více.
MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.
Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy.
Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Maximální výkon solárních panelů ve Wp
Maximální nabíjecí výkon do baterie tohoto modelu je 80 A což odpovídá výkonu panelu 1250 Wp pokud máte 12V baterii, 2500 Wp pokud máte 24V baterii, nebo 5000 Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!
Maximální vstupní napětí solárních panelů
Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150 V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25 °C. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138 V při 25 °C (napětí v zátěži Vmpp maximálně 108 V)!
Pokud si nejste jistí s volbou vhodného regulátoru a ideálním zapojením solárních panelů, tak nás neváhejte kontaktovat.
Monitoring a nastavení
Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry.
Nastavení parametrů a monitoring můžete provádět také ve vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat Bluetooth modul BLE-01.
Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování atd.
Základní vlastnosti:
Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
Maximální účinnost přenosu DC/DC, až 98,7 %
Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
Široký rozsah provozního napětí MPP
Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
Funkce kompenzace teploty baterie
Záznam energie v reálném čase a statistická funkce
Funkce automatického snížení výkonu při překročení teploty
Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
Podpora až 8 jednotek v řadě pro rozšíření systému
První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
Design automatického řízení funkce a relé generátoru
Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
Izolovaný port RS-485 s výstupem 5 V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru
ZÁKLADNÍ SPECIFIKACE
Jmenovité systémové napětí: 12/24/36/48 V DC nebo auto
Rozsah vstupního napětí baterie: 8 V - 68 V
Typ baterie: hermeticky uzavřená (výchozí) / gelová / zaplavená / uživatelská
Jmenovitý nabíjecí proud: 100 A
Max. napětí FV otevřeného obvodu: 150 V (138 V při teplotě cca 25 °C)
Účinnost MPPT: ≥ 99,5 %
Účinnost převodu: max. 98,7 %
Rozměry: 394 x 242 x 143 mm
Hmotnost: 7,4 kg
MPPT solární regulátor EPEVER Tracer 10415AN - nová generace výkonných solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro FV systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní u větších ostrovních a hybridních systémů. Přímo v MPPT regulátoru je integrován multifunní displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. FunkceRegulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud, a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi. Technologie Regulátor z řady Tracer AN založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu, takže v jakékoli situaci mohou produkty Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro získání maximální energie z panelu. Maximální výkon solárních panelů ve WpMaximální nabíjecí výkon do baterie tohoto modelu je 100A což odpovídá výkonu panelu 1250 Wp pokud máte 12V baterii, 2500 Wp pokud máte 24V baterii, nebo 5000Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru! Maximální vstupní napětí solárních panelůSolární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25℃. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138V při 25℃ (napětí v zátěži Vmpp maximálně 108V)! Maximální povolené množství FV panelů zapojených v sérii pro jednotlivé typy dle baterie 12/24/48V najdete v manuálu. Pokud si nejste jistí s volbou vhodného regulátoru a ideálním zapojení solárních panelů, neváhejte nás kontaktovat. Monitoring a nastaveníNastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry. Nastavení parametrů a monitoring můžete provádět také ve Vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat bluetooth modul BLE-01.Popis regulátoru: LED indikátor nabíjení Tlačítko SELECT („VYBRAT“) Pojistka Svorka uzemnění Otvory pro šroub víka M4 Indikátor alarmu obrácené polarity FV Generátor a zátěžové relé aktivní Port RTS – externí teplotní senzor Port RS485 (5 V DC/200 mA) Relé funkce/generátoru zapnuto Port RBVS - napěťový senzor Řízená prodleva zátěže Relé distribuční síť/generátor vypnuto Svorky pro fotovoltaické panely Svorky baterie Tlačítko ENTER („ZADAT“) LCD LED indikátor poruchy Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování, atd. Schéma zapojení: Základní vlastnosti: Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3) Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 % Maximální účinnost přenosu DC/DC, až 98,7 % Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP Široký rozsah provozního napětí MPP Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná Funkce kompenzace teploty baterie Záznam energie v reálném čase a statistická funkce Funkce automatického snížení výkonu při překročení teploty Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení Podpora až 8 jednotek v řadě pro rozšíření systému Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty Design automatického řízení funkce a relé generátoru Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru. Rozměry: 394×242×143 mm Váha: 7,4 kg Podrobné technické informace naleznete v přiloženém manuálu. .
MPPT solární regulátor EPEVER Tracer 10415AN - nová generace výkonných solárních regulátorů přináší vysokou kvalitu a maximální výbavu pro FV systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní u větších ostrovních a hybridních systémů.
Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod.
Funkce
Regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud, a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.
Technologie
Regulátor z řady Tracer AN založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu, takže v jakékoli situaci mohou produkty Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro získání maximální energie z panelu.
Maximální výkon solárních panelů ve Wp
Maximální nabíjecí výkon do baterie tohoto modelu je 100A což odpovídá výkonu panelu 1250 Wp pokud máte 12V baterii, 2500 Wp pokud máte 24V baterii, nebo 5000Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!
Maximální vstupní napětí solárních panelů
Solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25?. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138V při 25? (napětí v zátěži Vmpp maximálně 108V)!
Monitoring a nastavení
Nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry.
Nastavení parametrů a monitoring můžete provádět také ve Vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat Bluetooth modul BLE-01.
Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5 V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování atd.
Základní vlastnosti:
- Certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
- Vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
- Pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
- Maximální účinnost přenosu DC/DC, až 98,7 %
- Pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
- Přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
- Široký rozsah provozního napětí MPP
- Automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
- Podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
- Funkce kompenzace teploty baterie
- Záznam energie v reálném čase a statistická funkce
- Funkce automatického snížení výkonu při překročení teploty
- Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
- Podpora až 8 jednotek v řadě pro rozšíření systému
- První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
- Design automatického řízení funkce a relé generátoru
- Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
- Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
- Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
- Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru.
Technické parametry
Jmenovité systémové napětí: 12/24/36/48 V DC nebo auto
Rozsah vstupního napětí baterie: 8 V - 68 V
Typ baterie: hermeticky uzavřená (výchozí) / gelová / zaplavená / uživatelská
Jmenovitý nabíjecí proud: 100 A
Max. napětí FV otevřeného obvodu: 150 V
Účinnost MPPT: ≥ 99,5 %
Účinnost převodu: max. 98,7 %
Rozměry: 394 × 242 × 134mm
Hmotnost: 7,4 kg
Maximální výkon (W): 5000
Provozní teplota max (°C): -25 až +60
Výkonný MPPT solární regulátor 10415AN přináší spolehlivé řešení pro větší systémy s napětím panelů až 150 V a max. nabíjecím proudem 100A. Baterie 12/24/48V, FV max. 1250/2500/5000Wp.
MPPT solární regulátor EPEVER Tracer 10415AN přináší vysokou kvalitu a maximální výbavu pro FV systémy. Série Tracer AN se vyznačuje vysokým nabíjecím výkonem, takže se uplatní u větších ostrovních a hybridních systémů.
Přímo v MPPT regulátoru je integrován multifunní displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod.
Funkce:
- regulátor pracuje jako měnič, to znamená, že vyšší vstupní napětí a nižší proud dokáže zpracovat na nižší napětí a vyšší proud, a to s vysokou účinností. Můžeme tedy použít prakticky jakýkoliv solární panel. Regulátor je kompatibilní s olověnými a lithium-iontovými bateriemi.
Technologie:
- regulátor z řady Tracer AN založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.
Pokročilý řídicí algoritmus MPPT minimalizuje ztrátu výkonu a ztrátový čas, zajišťuje účinnost sledování, stejně jako vysokou účinnost přeměny při vysokém nebo nízkém výkonu, takže v jakékoli situaci mohou produkty Tracer AN rychle sledovat maximální provozní napětí FV soustavy pro získání maximální energie z panelu.
Maximální výkon solárních panelů ve Wp:
- maximální nabíjecí výkon do baterie tohoto modelu je 100A což odpovídá výkonu panelu 1250 Wp pokud máte 12V baterii, 2500 Wp pokud máte 24V baterii, nebo 5000Wp pokud máte 48V baterii. V případě že bude panel dodávat vyšší výkon, regulátor ho pouze omezí na svůj nominální max. výkon. Výkon FV panelů ale nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru, jinak může dojít k trvalému poškození regulátoru!
Maximální vstupní napětí solárních panelů:
- solární panely můžete propojovat do série, jejich výstupní celkové napětí na prázdno, označováno jako Voc (pozor nezaměňujme za napětí panelu v zátěži označované jako Vmpp), však nesmí nikdy překročit hodnotu napětí na prázdno Voc 150V – překročení této hodnoty regulátor trvale poškodí. Zde je nutno zohlednit to, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je hodnota pro 25℃. Nedoporučujeme proto, aby hodnota uvedeného Voc překračovala 138V při 25℃ (napětí v zátěži Vmpp maximálně 108V)! Maximální povolené množství FV panelů zapojených v sérii pro jednotlivé typy dle baterie 12/24/48V najdete v manuálu.
Monitoring a nastavení:
- nastavení parametrů regulátoru (jedná se hlavně o typ používané baterie) se provádí pomocí vestavěného LCD, nebo externího displeje MT50 - není součástí regulátoru. K dispozici jsou základní tři typy baterií: hermeticky uzavřená, gelová, zaplavená. Čtvrtou možností je uživatelsky nastavitelná baterie – zde je možnost nastavit libovolné parametry.
- nastavení parametrů a monitoring můžete provádět také ve Vašem PC, budete k tomu potřebovat pouze EPsolar USB komunikační kabel a software, který si zdarma můžete stáhnout kartě USB kabelu. Monitorovat a nastavovat může také pomocí mobilního telefonu, nebo tabletu. K tomu budete potřebovat bluetooth modul BLE-01.
Relé zátěže nebo automatického řízení generátoru usnadňují vytvoření hybridního systému napájení. Komplexní elektronické ochrany, včetně ochrany proti přebíjení, nadměrnému vybíjení a ochrany proti obrácení polarity FV účinně zajišťují bezpečnější a spolehlivější provoz solárního systému po delší dobu. Izolované rozhraní RS485 se standardním komunikačním protokolem MODBUS a 5V napájením usnadňuje spotřebiteli zařízení rozšířit, podporuje provoz až 8 regulátorů v řadě pro rozšíření systému a splňuje různé monitorovací požadavky, takže jej lze použít v různých zařízeních, jako např. solární RV, domácí systémy, terénní monitorování, atd.
Parametry produktu:
- certifikace CE (LVD EN/IEC62109,EMC EN61000-6-1/3)
- vysoce kvalitní a málo poruchové součástky od společností ST a Infineon pro zajištění co nejdelší životnosti výrobku
- pokročilá technologie MPPT a velmi vysoká rychlost sledování až 99,5 %
- maximální účinnost přenosu DC/DC, až 98,7 %
- pokročilý řídicí algoritmus MPPT minimalizuje ztráty MPP a ztrátový čas
- přesnost rozpoznání a sledování v nejvyšším bodě vícenásobných vrcholných hodnot MPP
- široký rozsah provozního napětí MPP
- automatický řídicí systém pro omezení nabíjecího výkonu a proudu překračujícího jmenovitou hodnotu
- podpora čtyř typů baterií: Hermeticky uzavřená, gelová, zaplavená a uživatelsky nastavitelná
- funkce kompenzace teploty baterie
- záznam energie v reálném čase a statistická funkce
- funkce automatického snížení výkonu při překročení teploty
- stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
- podpora až 8 jednotek v řadě pro rozšíření systému
- signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
- první a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
- design automatického řízení funkce a relé generátoru
- automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
- možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
- izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
- sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru.
- rozměry: 394×242×143 mm
- váha: 7,4 kg
Technické parametry:
- technologie MPPT
- napětí: 12 V
- napětí: 24 V
- napětí: 48 V
- napětí FV: 150 V
- nabíjecí proud: 100 A
- Bluetooth: ne
Podrobné technické informace naleznete v přiloženém manuálu.
Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění.
Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás.
Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
