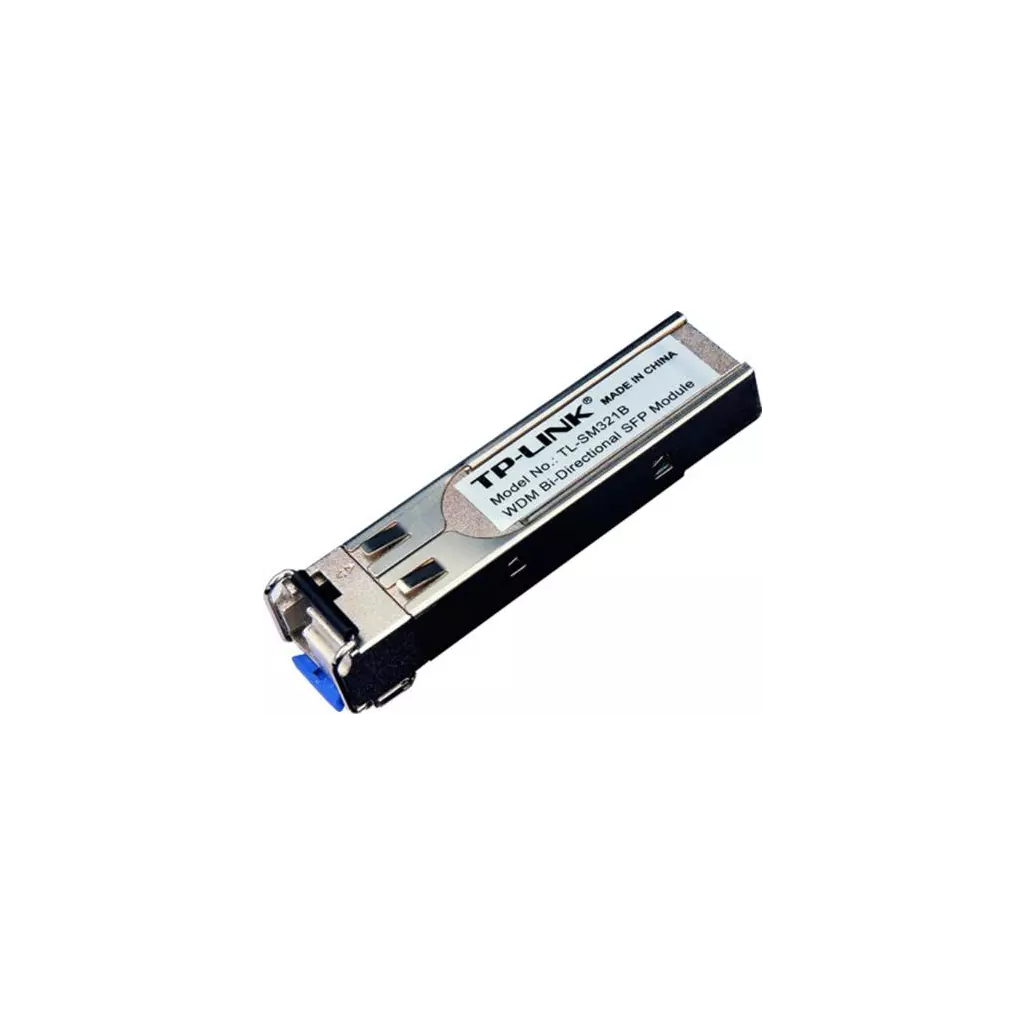

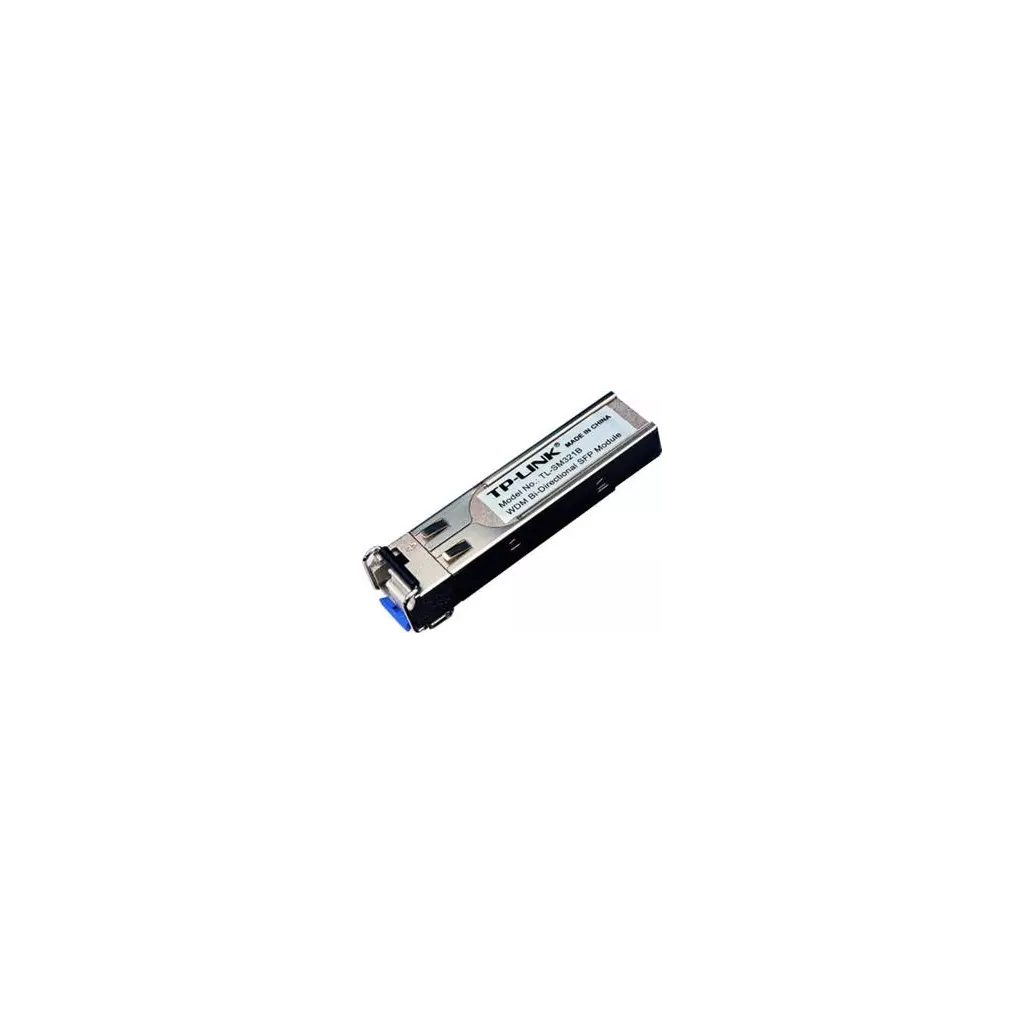

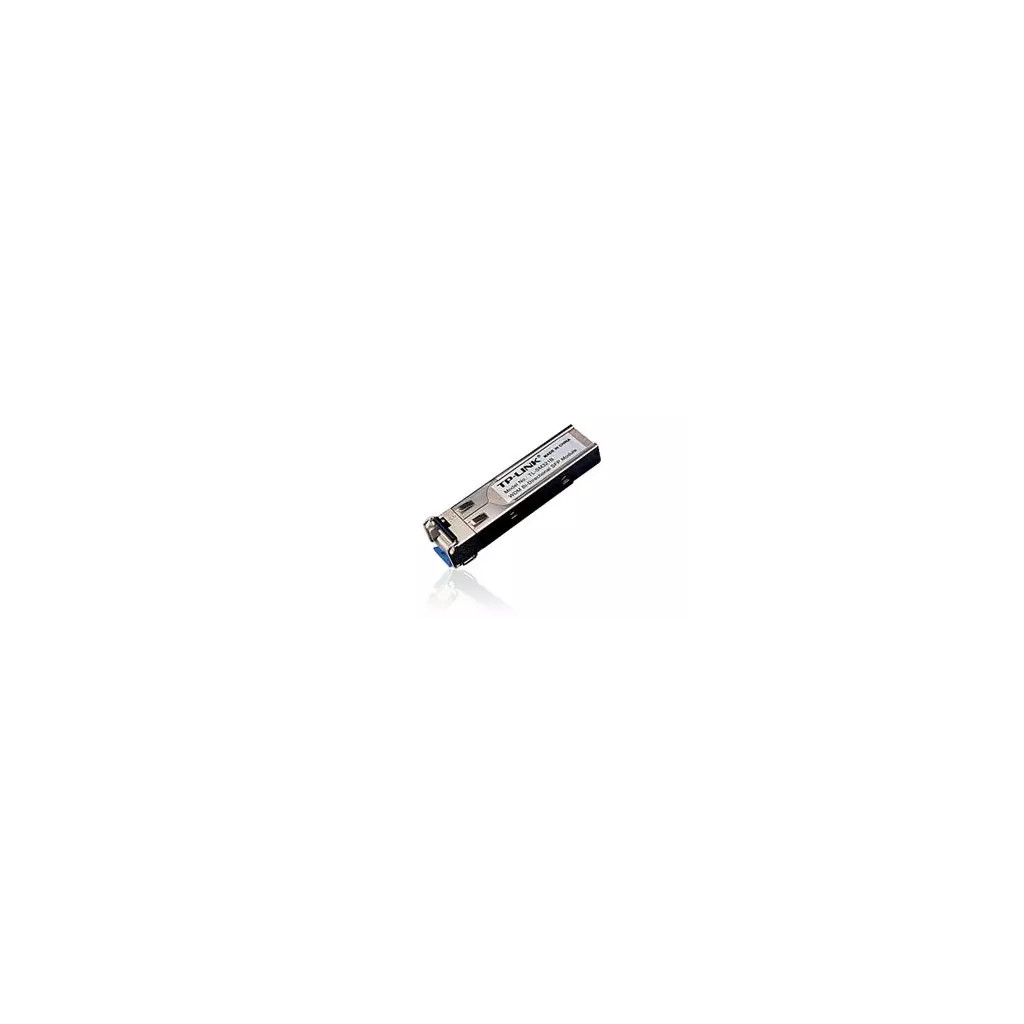

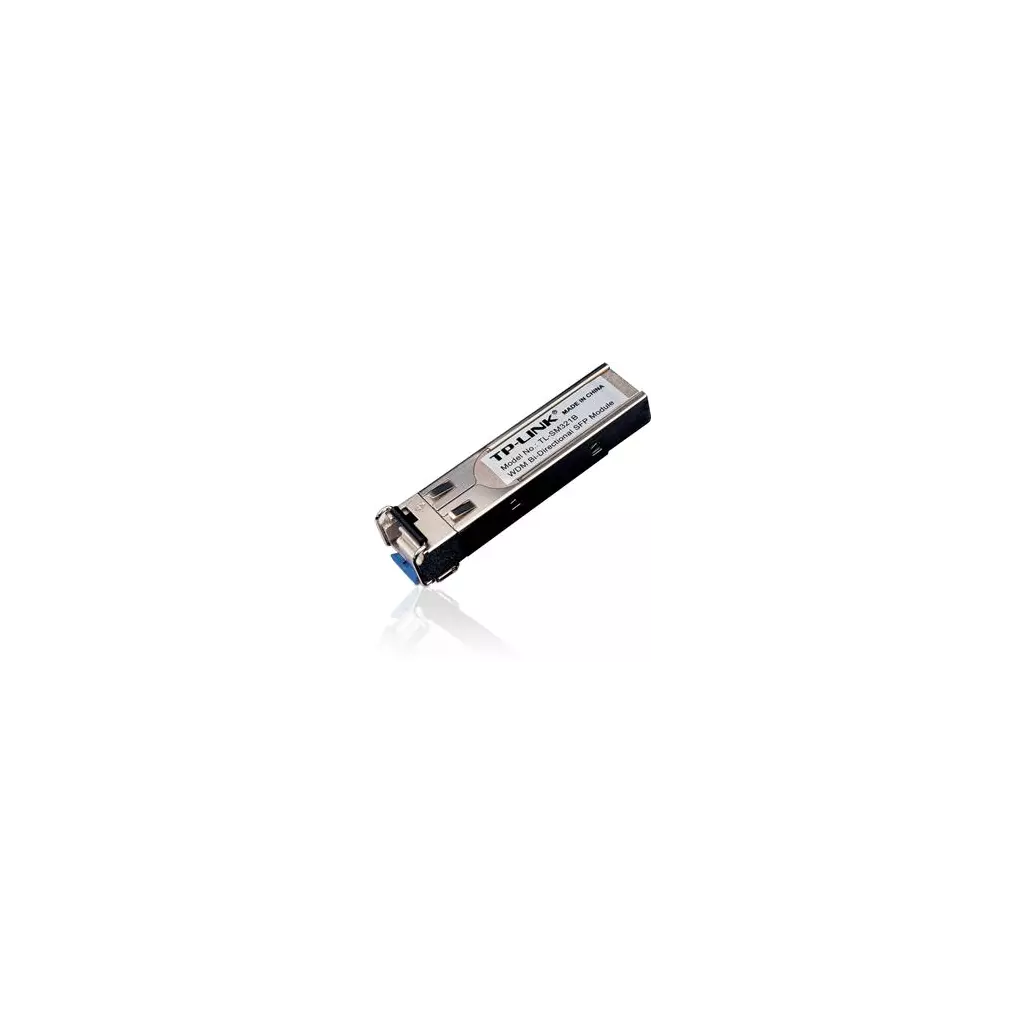

MiniGBIC modul TP-LINK TL-SM321B určený pro rozvod či zakončení optické síťové trasy na vzdálenost až 10 km při maximální rychlosti 1,25 Gbit/s (1000Base-BX). MiniGBIC moduly je možné osazovat postupně dle aktuálních požadavků na rychlost sítě. Při změně konfigurace také není nutné měnit celý aktivní prvek - stačí pouze výměna jednotlivého modulu. Modul je napájen přímo ze switche, kam se vkládá do SFP slotu, nebo mediakonvertoru MC220L. Na druhé straně spoje je nutné použít modul TL-SM321A. Modul využívá technologii WDM, která umožňuje vést obousměrnou komunikaci pouze po jednom vlákně. Tabulka parametrů: ------------------ Napájení: 3,3 V ze switche nebo mediakonvertoru Normy: IEEE 802.3ab, IEEE 802.3z Provozní teplota: 0 - 70 °C Přenosová rychlost: 1,25 Gbps - 1000Base-BX Hmotnost: 0,12 kg Vlnová délka: TX: 1310nm / RX: 1550nm Max. délka spoje: 10 km Optický kabel: 9/125 Konektor: LC

Obousměrný SPF modul 1000Base-BX WDM TL-SM321B Obousměrný SPF modul WDM Podporuje obousměrnou technologii WDM, využívá jedno vlákno optického vedení, úspora nákladů •Podporuje obousměrnou technologii WDM, využívá jedno vlákno optického vedení •TX: 1 310 nm/RX: 1 550 nm •Interní napájení +3,3 V •Ve dvojici s TL-SM321A •Plug-and-Play •Vhodná zařízení: MC220L, TL-R4199G/4299G, TL-SG3109, TL-SL3428/3452, TL-SG2109WEB/2216WEB/2224WEB, TL-SL2210WEB/2218WEB/2428WEB/2452WEB, TL-SL1351 a další obdobná zařízení MEDIA CONVERTER & MODULE Standards and Protocols IEEE 802.3z, CSMA/CD, TCP/IP Wave Length TX: 1310nm / RX: 1550nm Power Supply 3.3V Safety & Emission FCC, CE Cabel Single-mode Fiber Fiber Type 9/125 µm Single-mode Max. Cable Length 10km Data Rate 1.25Gbps Port Type LC/UPC Environment Operating Temperature: 0?~70? (32?~158?) Storage Temperature: -40?~80? (-40?~176?) Operating Humidity: 10%~90% non-condensing Storage Humidity: 5%~90% non-condensing

TP-Link TL-SM321B 1000Base-BX WDM Bi-Directional SFP Module Podrobnosti o produktu Šetřete počty použitých vláken a využijte technologii WDM, která umožňuje obousměrný přenos dat přes jedno optické vlákno. Modul umožňuje komunikovat rychlostí až 1,25 Gbps na vzdálenost 10 Km. Popis produktu: Modul je určen pro vložení do SFP slotu switche nebo mediakonvertoru MC220L a je napájen přímo z těchto zařízení. MiniGBIC je vybaven držákem pro snadné vysunutí z SFP slotu Na druhé straně spoje je nutné použít modul TL-SM321A viz související produkty. Parametry: Hmotnost: 0,12 kg Konektor: LC Max. délka spoje: 20 km Napájení: 3,3 V ze switche nebo mediakonvertoru Normy: IEEE 802.3ab, IEEE 802.3z Optický kabel: 9/125 Provozní teplota: 0 - 70 °C Přenosová rychlost: 1,25 Gbps - 1000Base-BX Vlnová délka: TX: 1310nm / RX: 1550nm

TP-Link TL-SM321B

Šetřete počty použitých vláken a využijte technologii WDM, která umožňuje obousměrný přenos dat přes jedno optické vlákno. Modul umožňuje komunikovat rychlostí až 1,25 Gbps na vzdálenost až 10 km.

Modul je určen pro vložení do SFP slotu switche nebo mediakonvertoru MC220L a je napájen přímo z těchto zařízení. Na druhé straně spoje je nutné použít modul TL-SM321A. MiniGBIC je vybaven držákem pro snadné vysunutí z SFP slotu.

ZÁKLADNÍ SPECIFIKACE

Formát: SFP

Rychlost: 1,25 Gbps

Typ: single mode

Vzdálenost: max. 10 km

Tx/Rx: 1310/1550 nm

Konektor: LC (broušení UPC)

TL-SM321B Jednovláknový SPF modul 1000Base-BX WDM Jednovláknový WDM Bi-Di SFP modul Přenos po jednom optickém jednovidovém (single-mode, SM) vlákně, úspora nákladů Vlnové délky TX 1310 nm a RX 1550 nm Dosah 20 km Podpora digitální diagnostiky (DDM) Pro použití v SFP slotech switchů TP-Link a v média konvertoru MC220L MEDIA CONVERTER & MODULE Standards and Protocols IEEE 802.3z, TCP/IP Wave Length TX: 1310 nm RX: 1550 nm Power Supply 3.3 V Safety & Emission FCC, CE Cabel Single-Mode Fiber Fiber Type 9/125 µm Single-Mode Max. Cable Length 20 KM Data Rate 1.25 Gbps Port Type LC Simplex Environment Operating Temperature: 0–70 °C (32–158 °F) Storage Temperature: -40–85 °C ( -40–185 °F) Operating Humidity: 10–90% RH, Non-Condensing Storage Humidity: 5–90% RH, Non-Condensing

Technologie WDM umožňuje obousměrný přenos dat přes jedno optické vlákno. Modul umožňuje komunikovat rychlostí až 1,25 Gbps na vzdálenost 10 Km. Modul je určen pro vložení do SFP slotu switche nebo mediakonvertoru MC220L a je napájen přímo z těchto zařízení. MiniGBIC je vybaven držákem pro snadné vysunutí z SFP slotu Na druhé straně spoje je nutné použít modul TL-SM321A viz související produkty. Tabulka parametrů: ------------------ Napájení: 3,3 V ze switche nebo mediakonvertoru Normy: IEEE 802.3ab, IEEE 802.3z Provozní teplota: 0 - 70 °C Přenosová rychlost: 1,25 Gbps - 1000Base-BX Hmotnost: 0,12 kg Vlnová délka: TX: 1310nm / RX: 1550nm Max. délka spoje: 10 km Optický kabel: 9/125 Konektor: LC

Transceiver modul SFP (mini-GBIC) - 1GbE - 1000Base-BX - jednoduchý režim LC/UPC - až 10 km - 1310 (TX) / 1550 (RX) nm - pro P/N: TL-SG3452XP V1

TP-Link TL-SM321B podporuje standard 1000Base-BX a přenáší Gigabit Ethernet přes jedno jednovidové (single-mode, SM) vlákno, kdy pro každý směr komunikace používá jinou vlnovou délku. Na protější straně optické linky lze použít např. SFP modul TP-Link TL-SM321A nebo média konvertor TP-Link TL-FC311A-20. Pomocí routerů, switchů a média konvertorů TP-Link můžete prodloužit dosah sítě až na 20 km při zajištění vysoké rychlosti a stability Upozornění: WDM moduly je nutné používat v páru, tj A a B - protikus naleznete v souvisejících produktech.

Obousměrný SPF modul 1000Base-BX WDM Hlavní znaky: • Obousměrný SPF modul WDM • Podporuje obousměrnou technologii WDM, využívá jedno vlákno optického vedení, úspora nákladů Použití: • Podporuje obousměrnou technologii WDM, využívá jedno vlákno optického vedení • TX: 1 310 nm/RX: 1 550 nm • Interní napájení +3,3 V • Ve dvojici s TL-SM321A • Plug-and-Play • Vhodná zařízení: MC220L, TL-R4199G/4299G, TL-SG3109, TL-SL3428/3452, TL-SG2109WEB/2216WEB/2224WEB, TL-SL2210WEB/2218WEB/2428WEB/2452WEB, TL-SL1351 a další obdobná zařízení Technické parametry: Média konvertor a modul • Standardy a protokoly: IEEE 802.3z, CSMA/CD, TCP/IP • Vlnová délka: TX: 1310nm / RX: 1550nm • Napájení: 3.3V • Kabel: Single-mode Fiber • Max. délka kabelu: 10km • Typ optického kabelu: 9/125 um Single-mode • Přenosová rychlost: 1.25Gbps • Typ portu: LC • Bezpečnost a emise: FCC, CE • Provozní prostředí: Operating Temperature: 0?~70? (32?~158?), Storage Temperature: -40?~80? (-40?~176?), Operating Humidity: 10%~90% non-condensing, Storage Humidity: 5%~90% non-condensing

TP-LINK TL-SM321B podporuje nejnovější standard 1000Base-BX pro přenos přes jedno vlákno optického vedení, kdy jedna různá vlnová délka prochází oběma směry. Pomocí směrovačů, přepínačů, média konvertorů TP-LINK můžete prodloužit dosah sítě až na 10 km při zajištění vysoké rychlosti a stability. Upozornění WDM moduly je nutné používat v páru, tj A a B - protikus naleznete v souvisejících produktech. Technologie WDM umožňuje obousměrný přenos dat přes jedno optické vlákno. Modul umožňuje komunikovat rychlostí až 1,25 Gbps na vzdálenost 20 Km. Modul je určen pro vložení do SFP slotu switche nebo mediakonvertoru MC220L a je napájen přímo z těchto zařízení. MiniGBIC je vybaven držákem pro snadné vysunutí z SFP slotu. Na druhé straně spoje je nutné použít modul TL-SM321A Tabulka parametrů: Napájení: 3,3 V ze switche nebo mediakonvertoru Normy: IEEE 802.3ab, IEEE 802.3z Provozní teplota: 0 - 70 °C Přenosová rychlost: 1,25 Gbps - 1000Base-BX Hmotnost: 0,12 kg Vlnová délka: TX: 1310nm / RX: 1550nm Max. délka spoje: 10 km Optický kabel: 9/125 Konektor: LC Tento MiniGBIC je kompatibilní s výrobky MikroTik. LEVNĚJŠÍ ALTERNATIVA JE POD KÓDEM 8026! (SPB-7610WCIS)

MiniGBIC/SFP WDM Modul TP-LINK SM321B slouží jako rozšiřující modul pro zařízení s SFP portem. Modul má 1 optický 1000Base-BX port pro Single-mode vlákno 9/125um s 1 konektorem LC (Simplex). Délka linky může být maximálně 10 km, modul využívá pro vysílání vlnové délky 1310 nm a pro příjem 1550 nm. Napájení modulu je prostřednictvím zařízení. Modul vyhovuje RoHS. Modul není určen pro Cisco a HP zařízení - do zařízení těchto výrobců je nutno použít jiné moduly. Modul se používá na trasy s SP SM321A nebo zařízením s optickým portem s Tx:1550 nm: Rx: 1310 nm. Hlavní vlastnosti: - MiniGBIC/SFP Modul - 1x 1000Base-BX optický port s podporou full duplexního módu - Délka trasy: 10 km - Single-mode vlákno 9/125 µm - Data-rate 1.25Gbps - Vlnová délka: Tx:1310 nm: Rx: 1550 nm - Rozsah pracovních teplot: 0 až 70°C Porty: - 1x 1000Base-BX optický port s automatickou detekcí duplexního módu připojeného zařízení, konektor 1x LC (Simplex) Podporované standardy: IEEE 802.3ah-2004 1000BASE-BX Napájení: 3,3 V Interní z SFP portu

TP-LINK TL-SM321B podporuje nejnovější standard 1000Base-BX pro přenos přes jedno vlákno optického vedení, kdy jedna různá vlnová délka prochází oběma směry. Pomocí směrovačů, přepínačů, média konvertorů TP-LINK můžete prodloužit dosah sítě až na 10 km při zajištění vysoké rychlosti a stability.

Upozornění

WDM moduly je nutné používat v páru, tj A a B - protikus naleznete v souvisejících produktech.

TP-LINK TL-SM321B podporuje nejnovější standard 1000Base-BX pro přenos přes jedno vlákno optického vedení, kdy jedna různá vlnová délka prochází oběma směry. Pomocí směrovačů, přepínačů, média konvertorů TP-LINK můžete prodloužit dosah sítě až na 20 km při zajištění vysoké rychlosti a stability.

Upozornění

WDM moduly je nutné používat v páru, tj A a B - protikus naleznete v souvisejících produktech.

TP-Link Omada SM321B je vysoce výkonný SFP modul určený pro přenos dat pomocí optických vláken. Tento bi-directional WDM modul podporuje maximální rychlost přenosu dat až 1250 Mbit/s, což z něj činí ideální volbu pro náročné síťové aplikace. S certifikacemi FCC a CE zajišťuje spolehlivost a kvalitu, kterou očekáváte od renomovaného výrobce, jako je TP-Link.

Modul SM321B je navržen s ohledem na snadnou integraci do stávajících systémů. Jeho SFP rozhraní umožňuje jednoduché připojení k různým síťovým zařízením, což usnadňuje rozšiřování a modernizaci vaší sítě. Díky vstupnímu napětí 3.3 V a kompaktním rozměrům je modul nejen efektivní, ale také šetrný k prostoru.

Jednou z klíčových výhod modulu TP-Link Omada SM321B je jeho schopnost poskytovat stabilní a rychlý přenos dat na dlouhé vzdálenosti, což je zásadní pro podnikové aplikace a datová centra. Tento modul je ideální pro uživatele, kteří hledají spolehlivé a výkonné řešení pro své síťové potřeby, ať už se jedná o malé kanceláře nebo velké podniky.

Parametr	Popis
Provozní teplota [°C]	0 až 70
Typ přenosu	WDM
Dosah [km]	10
Vlnová délka - Tx/Rx [nm]	1310 / 1550
Přenosová rychlost	1 Gbps
Optické konektory	(1) LC
Pro typ kabelu	Single Mode
Formát	SFP
Kompatibilita SFP	Univerzální

TP-LINK TL-SM321B podporuje nejnovější standard 1000Base-BX pro přenos přes jedno vlákno optického vedení, kdy jedna různá vlnová délka prochází oběma směry. Pomocí směrovačů, přepínačů, média konvertorů TP-LINK můžete prodloužit dosah sítě až na 10 km při zajištění vysoké rychlosti a stability.

Upozornění

WDM moduly je nutné používat v páru, tj A a B - protikus naleznete v souvisejících produktech.

Ke stažení

TP-Link OMADA SM321B

Jednovláknový SPF modul 1000Base-BX WDM

!!! Funkční pouze s protikusem TL-SM321A !!!

TP-Link SM321A podporuje standard 1000Base-BX a přenáší Gigabit Ethernet přes jedno jednovidové (single-mode, SM) vlákno, kdy pro každý směr komunikace používá jinou vlnovou délku. Na protější straně optické linky lze použít např. SFP modul TP-Link TL-SM321A nebo média konvertor TP-Link TL-FC311A-20. Pomocí routerů, switchů a média konvertorů TP-Link můžete prodloužit dosah sítě až na 20 km při zajištění vysoké rychlosti a stability.

• Obousměrný SFP modul WDM
• Podporuje obousměrnou technologii WDM, využívá jedno vlákno optického vedení, úspora nákladů

Stránky produktu: https://www.tp-link.com/cz/business-networking/accessory/sm321b/

Technické specifikace

PACKAGE CONTENTS
Package Contents	• SFP Module SM321B • Installation Guide
HARDWARE FEATURES
DDM	Yes
SFP-MSA	Yes
Hot Swappable	Yes
MEDIA CONVERTER & MODULE
Standards and Protocols	IEEE 802.3z, TCP/IP
Wave Length	TX: 1310 nm RX: 1550 nm
Dimensions (W*D*H)	2.2*0.6*0.5 in (55.4*14.6*12.9 mm)
Power Supply	3.3 V
Safety & Emission	FCC, CE
Cabel	Single-Mode Fiber
Fiber Type	9/125 µm Single-Mode
Max. Cable Length	20 KM
Data Rate	1.25 Gbps
Port Type	LC Simplex
Environment	Operating Temperature: 0–70 °C (32–158 °F) Storage Temperature: -40–85 °C ( -40–185 °F) Operating Humidity: 10–90% RH, Non-Condensing Storage Humidity: 5–90% RH, Non-Condensing
