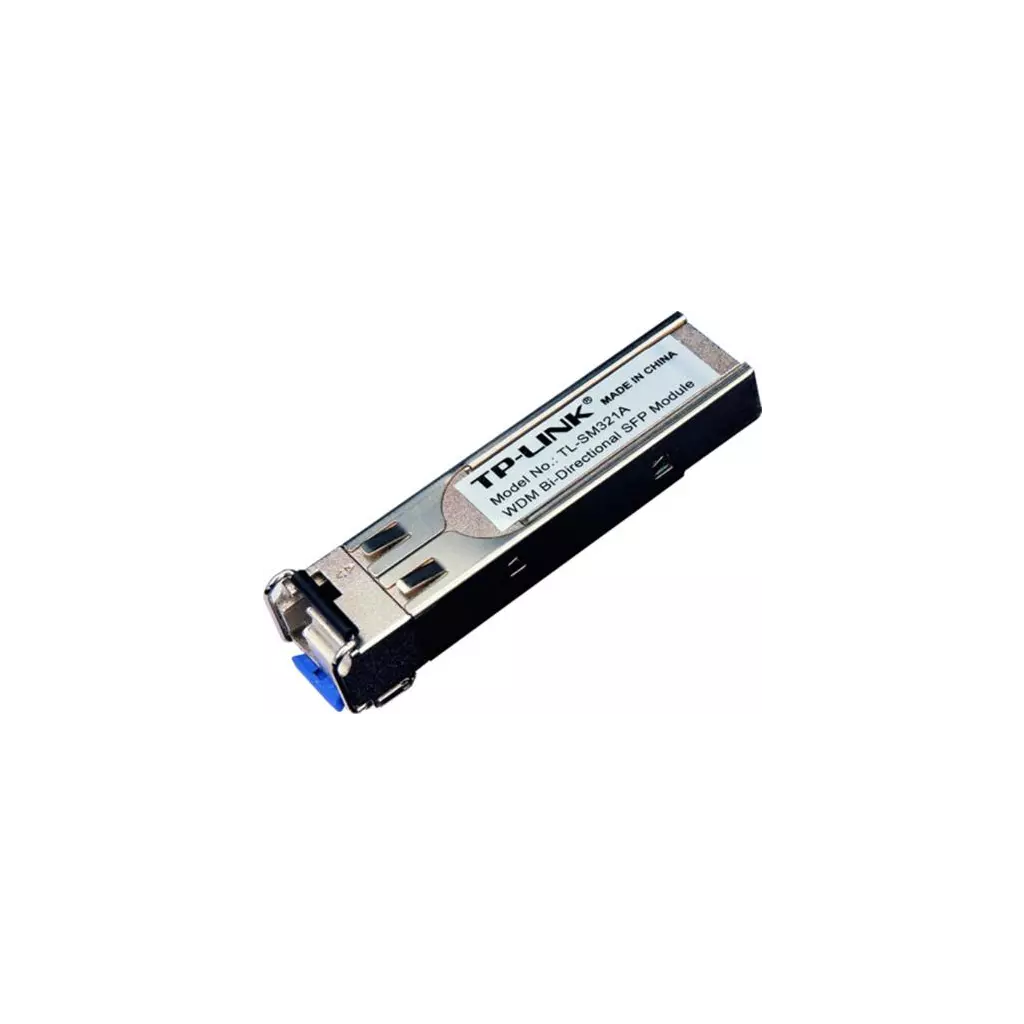

Modul TP-LINK TL-SM321A díky technologii WDM umožňuje přenos dat přes jedno optické vlákno obousměrně. Umožní komunikovat až na vzdálenost 10 kilometrů skvělou přenosovou rychlostí až 1,25 Gbps. TP-LINK TL-SM321A stačí vložit do SFP slotu swtiche, popřípadě do mediakonvertoru (například MC220L). Napájení probíhá přímo z těchto zařízení. Je také vybaven držákem, který umožní snadno vysunout SFP kartu ze slotu. Na druhé straně příjmu signálu, je nutno použít modul TL-SM321B, na který najdete odkaz v souvisejících produktech. Tabulka parametrů: ------------------ Napájení: 3,3 V ze switche nebo mediakonvertoru Normy: IEEE 802.3ab, IEEE 802.3z Provozní teplota: 0 - 70 °C Přenosová rychlost: 1,25 Gbps - 1000Base-BX Hmotnost: 0,12 kg Vlnová délka: TX: 1550nm, RX: 1310 nm Max. délka spoje: 10 km Optický kabel: 9/125 Konektor: LC

Obousměrný SPF modul WDM TL-SM321A Obousměrný SPF modul WDM Podporuje obousměrnou technologii WDM, využívá jedno vlákno optického vedení, úspora nákladů •Podporuje obousměrnou technologii WDM, využívá jedno vlákno optického vedení •TX: 1 550 nm/RX: 1 310 nm •Interní napájení +3,3 V •Ve dvojici s TL-SM321B •Plug-and-Play •Vhodná zařízení: MC220L, TL-R4199G/4299G, TL-SG3109, TL-SL3428/3452, TL-SG2109WEB/2216WEB/2224WEB,TL-SL2210WEB/2218WEB/2428WEB/2452WEB, TL-SL1351 a další obdobná zařízení MEDIA CONVERTER & MODULE Standards and Protocols IEEE 802.3z, CSMA/CD, TCP/IP Wave Length TX: 1550nm / RX: 1310nm Power Supply 3.3V Safety & Emission FCC, CE Cabel Single-mode Fiber Fiber Type 9/125 µm Single-mode Max. Cable Length 10km Data Rate 1.25Gbps Port Type LC/UPC Environment Operating Temperature: 0?~70? (32?~158?) Storage Temperature: -40?~80? (-40?~176?) Operating Humidity: 10%~90% non-condensing Storage Humidity: 5%~90% non-condensing

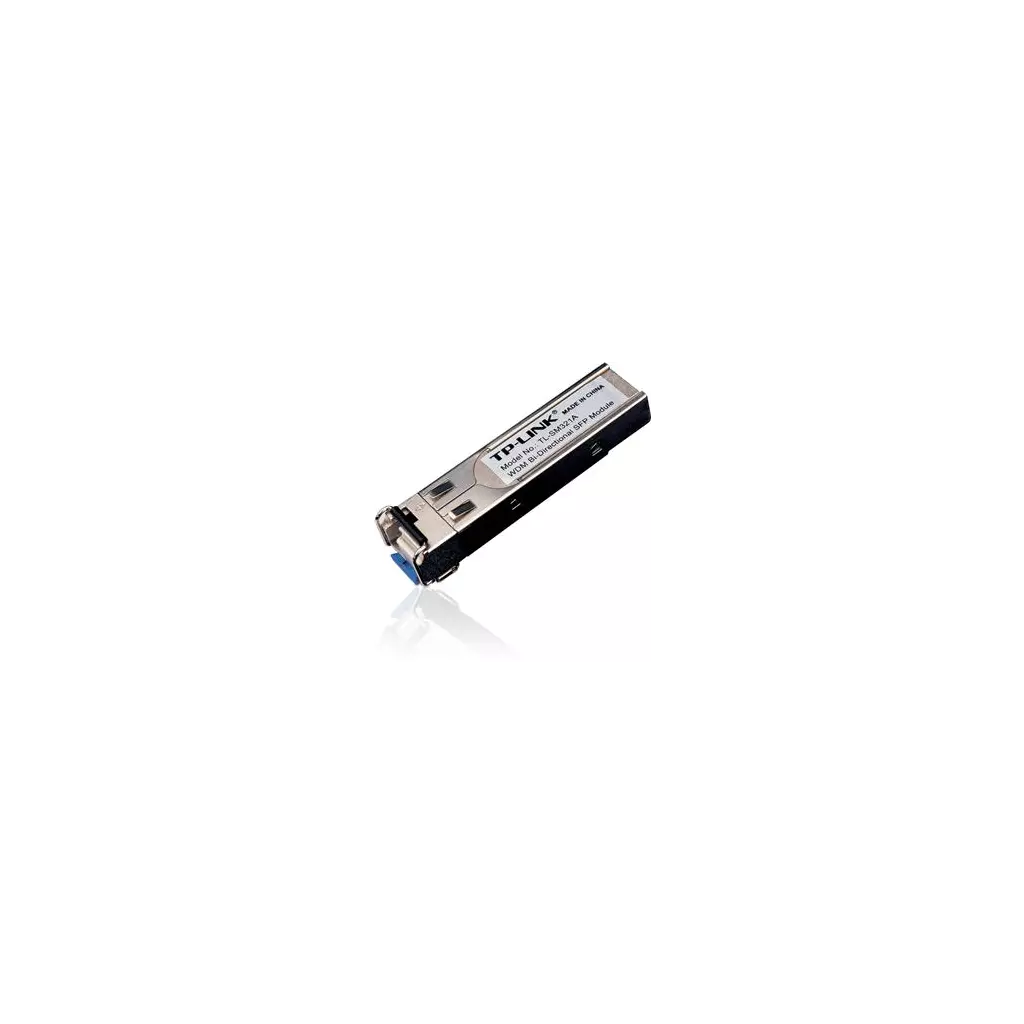

TP-Link TL-SM321A 1000Base-BX WDM Bi-Directional SFP Module Podrobnosti o produktu Šetřete počty použitých vláken a využijte technologii WDM, která umožňuje obousměrný přenos dat přes jedno optické vlákno. Modul umožňuje komunikovat rychlostí až 1,25 Gbps na vzdálenost 10 Km. Popis produktu: Modul je určen pro vložení do SFP slotu switche nebo mediakonvertoru MC220L a je napájen přímo z těchto zařízení. MiniGBIC je vybaven držákem pro snadné vysunutí z SFP slotu Na druhé straně spoje je nutné použít modul TL-SM321B viz související produkty. Parametry: Hmotnost: 0,12 kg Konektor: LC Max. délka spoje: 20 km Napájení: 3,3 V ze switche nebo mediakonvertoru Normy: IEEE 802.3ab, IEEE 802.3z Optický kabel: 9/125 Provozní teplota: 0 - 70 °C Přenosová rychlost: 1,25 Gbps - 1000Base-BX Vlnová délka: TX: 1550nm, RX: 1310 nm

TP-Link TL-SM321A

Šetřete počty použitých vláken a využijte technologii WDM, která umožňuje obousměrný přenos dat přes jedno optické vlákno. Modul umožňuje komunikovat rychlostí až 1,25 Gbps na vzdálenost až 20 km.

Modul je určen pro vložení do SFP slotu switche nebo mediakonvertoru MC220L a je napájen přímo z těchto zařízení. Na druhé straně spoje je nutné použít modul TL-SM321B. MiniGBIC je vybaven držákem pro snadné vysunutí z SFP slotu.

ZÁKLADNÍ SPECIFIKACE

Formát: SFP

Rychlost: 1,25 Gbps

Typ: single mode

Vzdálenost: max. 20 km

Tx/Rx: 1550/1310 nm

Konektor: LC (broušení UPC)

TL-SM321A Jednovláknový SPF modul 1000Base-BX WDM Jednovláknový WDM Bi-Di SFP modul Přenos po jednom optickém jednovidovém (single-mode, SM) vlákně, úspora nákladů Vlnové délky TX 1550 nm a RX 1310 nm Dosah 20 km Podpora digitální diagnostiky (DDM) Pro použití v SFP slotech switchů TP-Link a v média konvertoru MC220L MEDIA CONVERTER & MODULE Standards and Protocols IEEE 802.3z, CSMA/CD, TCP/IP Wave Length TX: 1550nm / RX: 1310nm Power Supply 3.3V Safety & Emission FCC, CE Cabel Single-mode Fiber Fiber Type 9/125 µm Single-mode Max. Cable Length 10km Data Rate 1.25Gbps Port Type LC/UPC Operating Humidity: 10%~90% non-condensing Storage Humidity: 5%~90% non-condensing

Technologie WDM umožňuje obousměrný přenos dat přes jedno optické vlákno. Modul umožňuje komunikovat rychlostí až 1,25 Gbps na vzdálenost 10 Km. Modul je určen pro vložení do SFP slotu switche nebo mediakonvertoru MC220L a je napájen přímo z těchto zařízení. MiniGBIC je vybaven držákem pro snadné vysunutí z SFP slotu Na druhé straně spoje je nutné použít modul TL-SM321B viz související produkty. Tabulka parametrů: ------------------ Napájení: 3,3 V ze switche nebo mediakonvertoru Normy: IEEE 802.3ab, IEEE 802.3z Provozní teplota: 0 - 70 °C Přenosová rychlost: 1,25 Gbps - 1000Base-BX Hmotnost: 0,12 kg Vlnová délka: TX: 1550nm, RX: 1310 nm Max. délka spoje: 10 km Optický kabel: 9/125 Konektor: LC

Transceiver modul SFP (mini-GBIC) - 1GbE - 1000Base-BX - jednoduchý režim LC - až 10 km - 1550 (TX) / 1310 (RX) nm - pro P/N: TL-SG3452XP V1

TP-Link TL-SM321A podporuje standard 1000Base-BX a přenáší Gigabit Ethernet přes jedno jednovidové (single-mode, SM) vlákno, kdy pro každý směr komunikace používá jinou vlnovou délku. Na protější straně optické linky lze použít např. SFP modul TP-Link TL-SM321B nebo média konvertor TP-Link TL-FC311B-20. Pomocí routerů, switchů a média konvertorů TP-Link můžete prodloužit dosah sítě až na 20 km při zajištění vysoké rychlosti a stability. Upozornění WDM moduly je nutné používat v páru, tj A a B - protikus naleznete v souvisejících produktech.

TP-LINK TL-SM321A podporuje nejnovější standard 1000Base-BX pro přenos přes jedno vlákno optického vedení, kdy jedna různá vlnová délka prochází oběma směry. Pomocí směrovačů, přepínačů, média konvertorů TP-LINK můžete prodloužit dosah sítě až na 20 km při zajištění vysoké rychlosti a stability.

Upozornění

WDM moduly je nutné používat v páru, tj A a B - protikus naleznete v souvisejících produktech.

Obousměrný SPF modul WDM Hlavní znaky: • Obousměrný SPF modul WDM • Podporuje obousměrnou technologii WDM, využívá jedno vlákno optického vedení, úspora nákladů Použití: • Podporuje obousměrnou technologii WDM, využívá jedno vlákno optického vedení • TX: 1 550 nm/RX: 1 310 nm • Interní napájení +3,3 V • Ve dvojici s TL-SM321B • Plug-and-Play • Vhodná zařízení: MC220L, TL-R4199G/4299G, TL-SG3109, TL-SL3428/3452, TL-SG2109WEB/2216WEB/2224WEB,TL-SL2210WEB/2218WEB/2428WEB/2452WEB, TL-SL1351 a další obdobná zařízení Technické parametry: Média konvertor a modul • Standardy a protokoly: IEEE 802.3z, CSMA/CD, TCP/IP • Vlnová délka: TX: 1550nm / RX: 1310nm • Napájení: 3.3V • Kabel: Single-mode Fiber • Max. délka kabelu: 10km • Typ optického kabelu: 9/125 um Single-mode • Přenosová rychlost: 1.25Gbps • Typ portu:LC • Bezpečnost a emise: FCC, CE • Provozní prostředí: Operating Temperature: 0?~70? (32?~158?), Storage Temperature: -40?~80? (-40?~176?), Operating Humidity: 10%~90% non-condensing, Storage Humidity: 5%~90% non-condensing GPSR kontakt: TP-LINK Czech s.r.o. Pekařská 695/10, 155 00 Praha 5 [email protected]

TP-LINK TL-SM321A podporuje nejnovější standard 1000Base-BX pro přenos přes jedno vlákno optického vedení, kdy jedna různá vlnová délka prochází oběma směry. Pomocí směrovačů, přepínačů, média konvertorů TP-LINK můžete prodloužit dosah sítě až na 10 km při zajištění vysoké rychlosti a stability. Upozornění WDM moduly je nutné používat v páru, tj A a B - protikus naleznete v souvisejících produktech. Technologie WDM umožňuje obousměrný přenos dat přes jedno optické vlákno. Modul umožňuje komunikovat rychlostí až 1,25 Gbps na vzdálenost 10 Km. Modul je určen pro vložení do SFP slotu switche nebo mediakonvertoru MC220L a je napájen přímo z těchto zařízení. MiniGBIC je vybaven držákem pro snadné vysunutí z SFP slotu. Na druhé straně spoje je nutné použít modul TL-SM321B Tabulka parametrů: Napájení: 3,3 V ze switche nebo mediakonvertoru Normy: IEEE 802.3ab, IEEE 802.3z Provozní teplota: 0 - 70 °C Přenosová rychlost: 1,25 Gbps - 1000Base-BX Hmotnost: 0,12 kg Vlnová délka: TX: 1550nm, RX: 1310 nm Max. délka spoje: 10 km Optický kabel: 9/125 Konektor: LC Tento MiniGBIC je kompatibilní s výrobky MikroTik. LEVNĚJŠÍ ALTERNATIVA JE POD KÓDEM 8027! (SPB-7710WCIS)

MiniGBIC/SFP WDM Modul TP-LINK SM321A slouží jako rozšiřující modul pro zařízení s SFP portem. Modul má 1 optický 1000Base-BX port pro Single-mode vlákno 9/125um s 1 konektorem LC (Simplex). Délka linky může být maximálně 10 km, modul využívá pro vysílání vlnové délky 1550 nm a pro příjem 1310 nm. Napájení modulu je prostřednictvím zařízení. Modul vyhovuje RoHS. Modul není určen pro Cisco a HP zařízení - do zařízení těchto výrobců je nutno použít jiné moduly. Modul se používá na trasy s SP SM321B nebo zařízením s optickým portem s Tx:1310 nm: Rx: 1550 nm. Hlavní vlastnosti: - MiniGBIC/SFP Modul - 1x 1000Base-BX optický port s podporou full duplexního módu - Délka trasy: 10 km - Single-mode vlákno 9/125 µm - Data-rate 1.25Gbps - Vlnová délka: Tx:1550 nm: Rx: 1310 nm - Rozsah pracovních teplot: 0 až 70°C Porty: - 1x 1000Base-BX optický port s automatickou detekcí duplexního módu připojeného zařízení, konektor 1x LC (Simplex) Podporované standardy: IEEE 802.3ah-2004 1000BASE-BX Napájení: 3,3 V Interní z SFP portu

TP-LINK TL-SM321A podporuje nejnovější standard 1000Base-BX pro přenos přes jedno vlákno optického vedení, kdy jedna různá vlnová délka prochází oběma směry. Pomocí směrovačů, přepínačů, média konvertorů TP-LINK můžete prodloužit dosah sítě až na 10 km při zajištění vysoké rychlosti a stability.

Upozornění

WDM moduly je nutné používat v páru, tj A a B - protikus naleznete v souvisejících produktech.

TP-Link SM321A je síťový transceiver modul navržený pro vysokorychlostní přenos dat. Využívá optickou technologii k dosažení maximální rychlosti přenosu dat 1250 Mbit/s. Tento modul disponuje rozhraním SFP, které je kompatibilní se standardními sloty Small Form-factor Pluggable. Model je vybaven LC (UPC) konektorem a podporuje jednovidovou optiku s průměrem jádra/obalu 9/125 µm.

TP-Link SM321A funguje na standardu přenosu BX, který umožňuje efektivní obousměrnou komunikaci po jednom vláknu optického vlákna pomocí různých vlnových délek v každém směru. Tento modul je navržen tak, aby usnadnil rychlou a bezproblémovou integraci do stávajících optických sítí, čímž zvyšuje schopnost zpracovávat velké objemy dat s nižší latencí.

Jeho kompaktní konstrukce zajišťuje snadnou instalaci do různých kompatibilních síťových zařízení, jako jsou routery, switche a další telekomunikační vybavení, což umožňuje rozšíření dosahu a výkonu sítě bez významných změn v infrastruktuře. TP-Link, renomovaný výrobce v oblasti síťových technologií, zaručuje vysokou kvalitu a spolehlivost tohoto modulu, což jej činí ideálním řešením pro moderní síťové aplikace.

Parametr	Popis
Provozní teplota [°C]	0 až 70
Typ přenosu	WDM
Dosah [km]	10
Vlnová délka - Tx/Rx [nm]	1550 / 1310
Přenosová rychlost	1 Gbps
Optické konektory	(1) LC
Pro typ kabelu	Single Mode
Formát	SFP
Kompatibilita SFP	Univerzální

TP-LINK TL-SM321A podporuje nejnovější standard 1000Base-BX pro přenos přes jedno vlákno optického vedení, kdy jedna různá vlnová délka prochází oběma směry. Pomocí směrovačů, přepínačů, média konvertorů TP-LINK můžete prodloužit dosah sítě až na 10 km při zajištění vysoké rychlosti a stability.

Upozornění

WDM moduly je nutné používat v páru, tj A a B - protikus naleznete v souvisejících produktech.

TP-Link SM321A

Jednovláknový SPF modul 1000Base-BX WDM

!!! Funkční pouze s protikusem TL-SM321B !!!

TP-Link SM321A podporuje standard 1000Base-BX a přenáší Gigabit Ethernet přes jedno jednovidové (single-mode, SM) vlákno, kdy pro každý směr komunikace používá jinou vlnovou délku. Na protější straně optické linky lze použít např. SFP modul TP-Link TL-SM321B nebo média konvertor TP-Link TL-FC311B-20. Pomocí routerů, switchů a média konvertorů TP-Link můžete prodloužit dosah sítě až na 20 km při zajištění vysoké rychlosti a stability.

• Obousměrný SFP modul WDM
• Podporuje obousměrnou technologii WDM, využívá jedno vlákno optického vedení, úspora nákladů

Stránky produktu: https://www.tp-link.com/cz/business-networking/accessory/tl-sm321a/

Technické specifikace

PACKAGE CONTENTS
Package Contents	• SFP Module SM321A • Installation Guide
HARDWARE FEATURES
DDM	Yes
SFP-MSA	Yes
Hot Swappable	Yes
MEDIA CONVERTER & MODULE
Standards and Protocols	IEEE 802.3z, TCP/IP
Wave Length	TX: 1550 nm RX: 1310 nm
Dimensions (W*D*H)	2.2*0.6*0.5 in (55.4*14.6*12.9 mm)
Power Supply	3.3 V
Safety & Emission	FCC, CE
Cabel	Single-Mode Fiber
Fiber Type	9/125 µm Single-Mode
Max. Cable Length	20 KM
Data Rate	1.25 Gbps
Port Type	LC Simplex
Environment	Operating Temperature: 0–70 °C (32–158 °F) Storage Temperature: -40–85 °C ( -40–185 °F) Operating Humidity: 10–90% RH, Non-Condensing Storage Humidity: 5–90% RH, Non-Condensing
