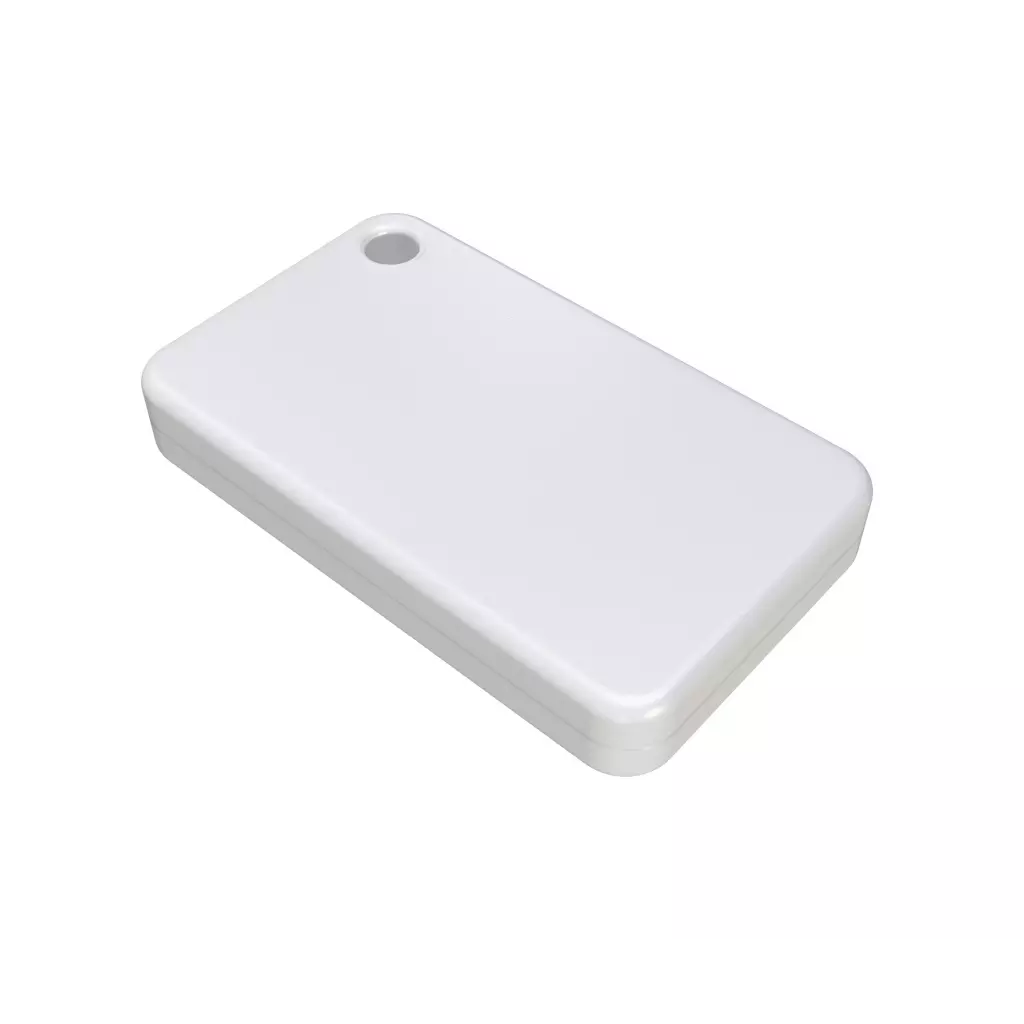

Senzor Mikrotik TG-BT5-IN IoT vnitřní lokalizační BLE čip pro KNOT

MikroTik TG-BT5-IN

IoT vnitřní lokalizační BLE čip pro KNOT

Lokalizační BT čipy hrají významnou roli v nastaveních IoT, kde se Bluetooth používá k vysílání dat na krátké vzdálenosti.

Tato malá zařízení můžete použít pro sledování různých objektů - stačí tagy připevnit k potřebným předmětům - a nejbližší brána je rozpozná ve svém dosahu. Mimořádně užitečné mohou být ve skladové logistice.

Spotřebovávají tak málo energie, že jediná vestavěná baterie s kapacitou 220 mAh vydrží několik let. Po aktivaci bude chip vysílat advertising telemetrické pakety do brány (například KNOT nebo jiné brány BLE).

Podporované BLE telemetrické formáty:

• iBeacon
• Eddystone
• MikroTik

Tyto pakety obsahují adresu MAC sloužící k identifikaci, a také telemetrické údaje - například zrychlení, náklon a úroveň nabití baterie. Brána pak odesílá data na vzdálený server pomocí protokolů MQTT nebo HTTP.

Ve výchozím nastavení jsou advertising pakety odesílány jednou za 5 sekund, ale tuto hodnotu můžete změnit podle svých potřeb. Pokud například nastavíte interval na 1 sekundu, baterie obvykle vydrží dva roky.

Vnitřní verze čipu TG-BT5-IN funguje při teplotách od 0 °C do 70 °C v prostředí chráněném proti stříkající vodě a je vybaven vestavěným akcelerometrem. Vestavěné akcelerometry dokáží nejen detekovat zrychlení (pohyb), ale mohou také zaznamenat, zda v daném okamžiku zařízení spadlo nebo se naklonilo (detekce volného pádu).

Pomocí aplikace "Beacon manager" budete moci konfigurovat typ advertisement paketu, parametry akcelerometru (režim napájení, spouštění, rychlost přenosu dat atd.) a aktualizovat firmware.

Technické specifikace

Bluetooth version	5,2
Antenna gain (dBi)	1.5
Antenna beam width	360°
Sensors	Accelerometer
Battery	220 mAh
Estimated battery life (MikroTik format 1s/5s update interval))	2-6 years
Mounting	Hanging or double-sided 3M tape
Magnet activation	Yes
Condition monitoring and logging	No
NFC with encoded Serial Number	No
Optionally AES Encryption	Yes
Screw mounting	No
Dimensions	37x22x6
Supported Bluetooth packet formats	MikroTik proprietary (default) Eddystone TLM, iBeacon
Weight	7g
IP rating	IP55

Užitečné odkazy:

• Diagnostika vadné jednotky
• Jak se bránit ESD
• veškeré informace o produktech společnosti MikroTik
• aktuální verze WinBoxu
• výpočet parametrů bezdrátového spoje

MikroTik TG-BT5-IN Bluetooth lokátor pro MikroTik KNOT nebo jiná IoT zařízení * po aktivaci může zařízení vysílat pakety MikroTik, iBeacon nebo Eddystone (pakety obsahují MAC adresu sloužící k identifikaci a telemetrické údaje) * výchozí nastavení pro odesílání paketů je 5s (hodnotu lze měnit) * aktivace pomocí magnetu * odesílání dat přes protokoly MQTT nebo HTTP * vestavěný akcelerometr (detekce pohybu, pádu, náklonu) * BLE (Bluetooth Low Energy) 5.2 s technologií Silabs BG22 * vestavěná baterie (220mAh) s dlouhou výdrží Specifikace Velikost úložiště: 352kB Typ úložiště: BLIKAT Rozhraní: Bluetooth 5.2 Anténa: integrovaná, 360° Zisk antény: 1,5dBi Senzory: akcelerometr Kapacita baterie: 220mAh Výdrž baterie (formát MikroTik, interval aktualizace 1s/5s): 2-6 let Podporované telemetrické formáty BLE: MikroTik (výchozí), Eddystone TLM, iBeacon NFC s kódovaným sériovým číslem: ne Stupeň krytí: IP55 Rozměry: 37x22x6mm Hmotnost: 7g

MikroTik TG-BT5-IN

Bluetooth lokátor (tag) pro MikroTik KNOT nebo jiné IoT zařízení a sledování objektů + telemetrie (zrychlení, náklon a úroveň nabití baterie). Po aktivaci bude tag vysílat pakety iBeacon, Eddystone nebo MikroTik. Tyto pakety obsahují MAC adresu sloužící k identifikaci a telemetrické údaje. Brána pak odesílá data na vzdálený server pomocí protokolů MQTT nebo HTTP. Ve výchozím nastavení jsou pakety odesílány jednou za 5 sekund, ale tuto hodnotu můžete změnit podle svých představ (např. 1 vteřina). Vestavěné akcelerometry dokáží nejen detekovat zrychlení (pohyb), ale mohou také zaznamenat, zda zařízení spadlo nebo se naklonilo (detekce volného pádu).

• BLE (Bluetooth Low Energy) 5.2 s technologií Silabs BG22
• iBeacon, Eddystone a MikroTik telemetrie
• Volitelné šifrování AES
• Vestavěná baterie s dlouhou výdrží
• Aktivace pomocí magnetu
• Vestavěný akcelerometr

Později bude dostupná aplikace "Beacon manager" ke konfiguraci (typ paketu, parametry akcelerometru (režim napájení, spouštěče, rychlost přenosu dat)) a aktualizaci firmwaru.

ZÁKLADNÍ SPECIFIKACE

Rozhraní: Bluetooth 5.2 (Silabs BG22) Anténa integrovaná, 360°, zisk 1,5 dBi Senzory: akcelerometr Baterie 220 mAh, odhadovaná životnost 2-6 let (formát MikroTik, interval aktualizace 1 nebo 5 s) NFC s kódovaným sériovým číslem: ne Stupeň krytí: IP55 Rozměry: 37 x 22 x 6 mm

Lokalizační BT čipy hrají významnou roli v nastaveních IoT, kde se Bluetooth používá k vysílání dat na krátké vzdálenosti. Tato malá zařízení můžete použít pro sledování různých objektů. Stačí tagy připevnit k potřebným předmětům a nejbližší brána je rozpozná ve svém dosahu. Mimořádně užitečné mohou být ve skladové logistice. Spotřebovávají tak málo energie, že jediná vestavěná baterie s kapacitou 220 mAh vydrží několik let. Po aktivaci bude chip vysílat advertising telemetrické pakety do brány (například KNOT nebo jiné brány BLE). Podporované BLE telemetrické formáty - iBeacon - Eddystone - MikroTik Jak to funguje? Tyto pakety obsahují adresu MAC sloužící k identifikaci, a také telemetrické údaje - například zrychlení, náklon a úroveň nabití baterie. Brána pak odesílá data na vzdálený server pomocí protokolů MQTT nebo HTTP. Ve výchozím nastavení jsou advertising pakety odesílány jednou za 5 sekund, ale tuto hodnotu můžete změnit podle svých potřeb. Pokud například nastavíte interval na 1 sekundu, baterie obvykle vydrží dva roky. Vnitřní verze čipu TG-BT5-IN funguje při teplotách od 0 °C do 70 °C v prostředí chráněném proti stříkající vodě a je vybaven vestavěným akcelerometrem. Vestavěné akcelerometry dokáží nejen detekovat zrychlení (pohyb), ale mohou také zaznamenat, zda v daném okamžiku zařízení spadlo nebo se naklonilo (detekce volného pádu). Pomocí aplikace "Beacon manager" budete moci konfigurovat typ advertisement paketu, parametry akcelerometru (režim napájení, spouštění, rychlost přenosu dat atd.) a aktualizovat firmware. Technické parametry Napájení Kapacita baterie [mAh]: 220 Fyzické charakteristiky Stupeň krytí: IP55 Hmotnost [g]: 7 Šířka [mm]: 37 Výška [mm]: 6 Hloubka [mm]: 22 Bezdrátové vlastnosti: Rozhraní: Bluetooth 5.2 (Silabs BG22) Anténa integrovaná, 360°, zisk 1,5 dBi Senzory: akcelerometr

Lokalizační BT čipy hrají významnou roli v nastaveních IoT, kde se Bluetooth používá k vysílání dat na krátké vzdálenosti. Tato malá zařízení můžete použít pro sledování různých objektů. Stačí tagy připevnit k potřebným předmětům a nejbližší brána je rozpozná ve svém dosahu. Mimořádně užitečné mohou být ve skladové logistice. Spotřebovávají tak málo energie, že jediná vestavěná baterie s kapacitou 220 mAh vydrží několik let. Po aktivaci bude chip vysílat advertising telemetrické pakety do brány (například KNOT nebo jiné brány BLE).

Podporované BLE telemetrické formáty

• iBeacon
• Eddystone
• MikroTik

Jak to funguje?

Tyto pakety obsahují adresu MAC sloužící k identifikaci, a také telemetrické údaje - například zrychlení, náklon a úroveň nabití baterie. Brána pak odesílá data na vzdálený server pomocí protokolů MQTT nebo HTTP. Ve výchozím nastavení jsou advertising pakety odesílány jednou za 5 sekund, ale tuto hodnotu můžete změnit podle svých potřeb. Pokud například nastavíte interval na 1 sekundu, baterie obvykle vydrží dva roky.

Vnitřní verze čipu TG-BT5-IN funguje při teplotách od 0 °C do 70 °C v prostředí chráněném proti stříkající vodě a je vybaven vestavěným akcelerometrem. Vestavěné akcelerometry dokáží nejen detekovat zrychlení (pohyb), ale mohou také zaznamenat, zda v daném okamžiku zařízení spadlo nebo se naklonilo (detekce volného pádu).

Pomocí aplikace "Beacon manager" budete moci konfigurovat typ advertisement paketu, parametry akcelerometru (režim napájení, spouštění, rychlost přenosu dat atd.) a aktualizovat firmware.

Lokalizační BT čipy hrají významnou roli v nastaveních IoT, kde se Bluetooth používá k vysílání dat na krátké vzdálenosti. Tato malá zařízení můžete použít pro sledování různých objektů - stačí tagy připevnit k potřebným předmětům - a nejbližší brána je rozpozná ve svém dosahu. Mimořádně užitečné mohou být ve skladové logistice. Spotřebovávají tak málo energie, že jediná vestavěná baterie s kapacitou 220 mAh vydrží několik let. Po aktivaci bude chip vysílat advertising telemetrické pakety do brány (například KNOT nebo jiné brány BLE). Podporované BLE telemetrické formáty: • iBeacon • Eddystone • MikroTik Tyto pakety obsahují adresu MAC sloužící k identifikaci, a také telemetrické údaje - například zrychlení, náklon a úroveň nabití baterie. Brána pak odesílá data na vzdálený server pomocí protokolů MQTT nebo HTTP. Ve výchozím nastavení jsou advertising pakety odesílány jednou za 5 sekund, ale tuto hodnotu můžete změnit podle svých potřeb. Pokud například nastavíte interval na 1 sekundu, baterie obvykle vydrží dva roky. Vnitřní verze čipu TG-BT5-IN funguje při teplotách od 0 °C do 70 °C v prostředí chráněném proti stříkající vodě a je vybaven vestavěným akcelerometrem. Vestavěné akcelerometry dokáží nejen detekovat zrychlení (pohyb), ale mohou také zaznamenat, zda v daném okamžiku zařízení spadlo nebo se naklonilo (detekce volného pádu). Pomocí aplikace "Beacon manager" budete moci konfigurovat typ advertisement paketu, parametry akcelerometru (režim napájení, spouštění, rychlost přenosu dat atd.) a aktualizovat firmware. Technické specifikace: Product code: TG-BT5-IN Bluetooth version: 5,2 Antenna gain (dBi): 1.5 Antenna beam width: 360° Sensors: Accelerometer Battery: 220 mAh Estimated battery life (MikroTik format 1s/5s update interval)): 2-6 years Mounting: Hanging or double-sided 3M tape Magnet activation: Yes Condition monitoring and logging: No NFC with encoded Serial Number: No Optionally AES Encryption: Yes Screw mounting: No Dimensions: 37x22x6 Supported Bluetooth packet formats: MikroTik proprietary (default) Eddystone TLM, iBeacon Weight: 7g IP rating: IP55 Internet věcí (anglicky Internet of Things, zkratka IoT) je termínem pro moderní přístroje ovladatelné i na dálku pomocí internetu. Snadno je tak obsloužíte pomocí svého chytrého telefonu nebo je jednoduše připojíte k centrální jednotce. Umožní tak snadno zautomatizovat věci, o které byste se jinak museli postarat sami. Jedná se o technologický koncept umožňující realizaci takzvaného "inteligentního domu" (automatické zhasínání světel, ovládání vytápění apod.). Umožňuje řídit klimatizaci, vyhřívání vašeho bazénu, ohřev vody, pečovat o vaše akvárium, obsluhovat nastavení alarmu či mechanických zámků. Pokud si nejste jistí, zda jste v ranním shonu vypnuli žehličku, můžete na dálku odpojit od sítě jednotlivé zásuvky. Vaše lednička vás dokáže upozornit na chybějící potraviny a připravovat aktualizovaný nákupní seznam. Upozornění Výrobce Mikrotik neposkytuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Pro venkovní instalace používat výhradně stíněnou kabeláž (FTP/SFTP), jednotky korektně uzemnit (užití integrovaného zemnícího členu, ethernetové přepěťové ochrany).

Lokalizační BT čipy hrají významnou roli v nastaveních IoT, kde se Bluetooth používá k vysílání dat na krátké vzdálenosti. Tato malá zařízení můžete použít pro sledování různých objektů. Stačí tagy připevnit k potřebným předmětům a nejbližší brána je rozpozná ve svém dosahu. Mimořádně užitečné mohou být ve skladové logistice. Spotřebovávají tak málo energie, že jediná vestavěná baterie s kapacitou 220 mAh vydrží několik let. Po aktivaci bude chip vysílat advertising telemetrické pakety do brány (například KNOT nebo jiné brány BLE).

Podporované BLE telemetrické formáty

• iBeacon
• Eddystone
• MikroTik

Jak to funguje?

Tyto pakety obsahují adresu MAC sloužící k identifikaci, a také telemetrické údaje - například zrychlení, náklon a úroveň nabití baterie. Brána pak odesílá data na vzdálený server pomocí protokolů MQTT nebo HTTP. Ve výchozím nastavení jsou advertising pakety odesílány jednou za 5 sekund, ale tuto hodnotu můžete změnit podle svých potřeb. Pokud například nastavíte interval na 1 sekundu, baterie obvykle vydrží dva roky.

Vnitřní verze čipu TG-BT5-IN funguje při teplotách od 0 °C do 70 °C v prostředí chráněném proti stříkající vodě a je vybaven vestavěným akcelerometrem. Vestavěné akcelerometry dokáží nejen detekovat zrychlení (pohyb), ale mohou také zaznamenat, zda v daném okamžiku zařízení spadlo nebo se naklonilo (detekce volného pádu).

Pomocí aplikace "Beacon manager" budete moci konfigurovat typ advertisement paketu, parametry akcelerometru (režim napájení, spouštění, rychlost přenosu dat atd.) a aktualizovat firmware.

Bluetooth tag ve verzi indoor je určen pro Mikrotik KNOT nebo další IoT. Bluetooth vysílá data na krátkou vzdálenost, proto jsou tyto Bluetooth tagy ideální volbou pro sledování objektů ve vaší blízkosti. Tag připevněte k objektu, které potřebujete sledovat a na nejbližší Mikrotik bráně poznáte, v jaké vzdálenosti se Vámi sledovaný objekt nachází. Tag je koncipován tak, aby vydržel roky a to díky vestavěné 220 mAh baterii.

Možnost využití:

<p><img src="/img-extra/MikroTik/TGBT5IN.jpg" style="width:600px" /></p>



Specifikace:

- Bluetooth verze: 5,2

- Zisk antény: 1,5 dBi

- Šířka paprsku antény: 360°

- Seznor: akcelenometr

- Baterie: 220 mAh

- IP hodnocení: IP55



Další informace:

- Rozměry: 37 x 22 x 6 mm

- Hmotnost: 7 g
