XtendLan Ruční tester IP/HDMI/SDI/CVBS/AHD/CVI/TVI do 8Mpix, 8" TFT retina 2k, opto měřič, TDR, 12V/3A+PoE out

XtendLan TESTPTZ801ADHSMOVT v2 Univerzální tester IP a CVBS/AHD/CVI/TVI kamerových systémů. Podporuje dekódování obrazu H.265 při rozlišení až 4K. Kromě kamer je také možno testovat a monitorovat správnou činnost PoE napájení s výstupem až 48 V, testovat samotné UTP kabely, telefonní kabely a mnoho dalšího. Samozřejmostí je podpora protokolu ONVIF, a tudíž vysoká kompatibilita s kamerovými systémy AXIS, Hikvision, nebo Dahua. Tester je velice vhodný pro práci v terénu díky výkonným bateriím s dlouhou výdrží. Pro pohodlné ovládání je vybaven 8" barevným dotykovým displejem s vysokým rozlišením 2048 x 1536 obrazových bodů. Přítomná Wi-Fi dokáže sdílet vytvářet Wi-Fi hotspot s možností testu Wi-Fi kamer. Poznámka: Verze v2 podporuje 5 Mpx rozlišení u CVI. ZÁKLADNÍ SPECIFIKACE Vstupy a výstupy 8" LCD barevný displej, rozlišení 2560 x 1536, dotykový 1x vstup HD/EX-SDI, konektor BNC 1x vstup AHD, HDCVI, HD-TVI, konektor BNC; rozlišení až 5/8 Mpx 1x vstup HDMI; různá rozlišení až 1080p 1x výstup HDMI; různá rozlišení až 1080p 1x video CVBS vstup, BNC, automatická detekce PAL/NTSC, video signál měřen v mV a IRE 1x video CVBS výstup, BNC, výstup 1Vp-p, rovněž smyčkový výstup 1x audio vstup 1x audio výstup 1x RS-485 vstup/výstup, 2drát, svorkovnice, 1x RJ-45, kabelový test (SCAN) 1x RJ-45, LAN port, 10/100 Base-T 1x RJ-45, LAN port, 10/100 Base-TX, PoE injektor/tester PoE 1x BNC, pro TDR 1x 12 V DC výstup, max. 2 A, DC 48 V pro napájení kamery, konektor 5,5/2,1 mm 1x USB 5 V DC výstup, max. 2 A Wi-Fi Testy a pokročilé funkce PTZ diagnostika Umožňuje otestovat práci PTZ kamer nebo ji i naprogramovat bez užití PTZ klávesnice. Stejně tak umožňuje monitorovat práci PTZ klávesnice a odhalit např. chyby v nastavení protokolů, adresaci apod. Protokoly pro ovládání PTZ: PELCO-D, PELCO-P, SAMSUNG, SANGLIN, LILING Rychlosti v rozmezí: 600-115200 bps Fyzický přenos: RS-485 Led diody indikující příjem a odesílání dat Možnost monitorovat přenášené znaky v hexadecimálním zobrazení, snadná diagnostika pro integraci se softwarovými aplikacemi Videogenerátor Má schopnost samostatně poskytnout signál pro zobrazovací zařízení, generuje barevné pruhy do výstupu 7 různých systémů včetně Video generátor pracuje pouze pro analogové SD (tj. PAL a NTSC) a dále je možné, aby tester simuloval IP kameru, tj. generoval stream pro NVR. Generátor nevytváří signál HD-SDI, AHD, HD-CVI ani HD-TVI TDR (Time-Domain Reflectometer) TDR, měří vzdálenost ke konci kabelu nebo k místu jeho přerušení či zkratu, měří jak koaxiální, tak i telefonní či LAN kabely Zařízení má zvlášť přidaný BNC konektor na němž se měří délka kabeláže pomocí metody odrazu signálu na konci vedení Uživatel má možnost parametry TDR nejdříve nakalibrovat dle segmentu kabelu známé délky Je možné měřit pomocí přechodky BNC/svorkovnice (není součástí) i libovolný jiný kabel Test kabeláže Port RJ-45 testuje UTP kabeláž, jen ohmicky propojení proti zapojenému loopbacku IP testy Odposlech IP adres Ping test Náhled na video IP kamer, podpora pro IP kamery s protokolem ONVIF, ACTi, Dahua, Hikvision, Samsung, Tiandy, XtendLan, Kodak, Honeywell, Aipu-waton, fine-Tida, WEISKY a dalších, lze integrovat řadu Android aplikaci pro náhled IP kamer Wi-Fi, vestavěné anténa, možnost přímého napojení s kamerami, jež mají Wi-Fi rozhraní Test snímku v H.265, H.264, MPEG4, MJPEG/MJPG PoE testy Identifikace PoE zapojení a napětí na jednotlivých vodičích, grafické zobrazení zapojení Blikání PoE portu - při zapojení do měřáku dovoluje spuštění "blikajícího" režimu portu takže při pohledu na switch lze snadno identifikovat kabel na PoE portu Měření skutečných napěťových úrovní na jednotlivých párech pomocí jediného připojení na RJ-45 konektoru Náhledy, záznam Umožňuje v obraze provést 1x až 10x digitální zvětšení, vhodné pro dobré doostření kamer na malém displeji Možnost uložit záznam na SD kartu, možnost si jej přehrát Možnost uložit snapshot (fotku) aktuálního obrazu na SD kartu, formát JPG USB port pro připojení k PC bez vyjmutí microSD, pracuje jako externí disk Optický měřič výkonu Detektor InGaAs Rozsah -70 dBm až +10 dBm Kalibrované vlnové délky 850, 1300, 1310, 1490, 1550, 1625 nm pro signál CW Konektor FC, redukce pro SC Přesnost +/- 2 % Volba měřené vlnové délky Volba zobrazení mW nebo dBm Multimetr Měření napětí, rozsah 660 mV až 660 V AC/DC, přesnost 0,3 % Měření proud, rozsah 66 mA až 10 A AC/DC, přesnost 0,8 % Měření odporu, rozsah 660 Ohm až 660 MOhm, přesnost 0,8 % Měření kapacity, rozsah 6,6 nF až 66 mF, přesnost 3,5 % Test propojení (při odporu menším než 50 Ohm píská) diodový test - zobrazuje napětí na diodě v otevřeném směru (rozlišení 1 mV) Napájení Externí napájení: 12 V max. 2 A Baterie: integrovaná 7,4 V Li-Pol, 7000 mAh. Na baterie je poskytována záruka 6 měsíců. Baterie je spotřební materiál s omezenou životností. Doba práce při nabití až 16 hodin Vestavěný nabíječ baterie: vestavěná ochrana, automatické odpojení po nabití, nabíjení 6-7 hodin Fyzické parametry Pracovní teplota: -10 až +50 °C Rozměry: 264 x 182 x 43 mm Hmotnost: 1 kg

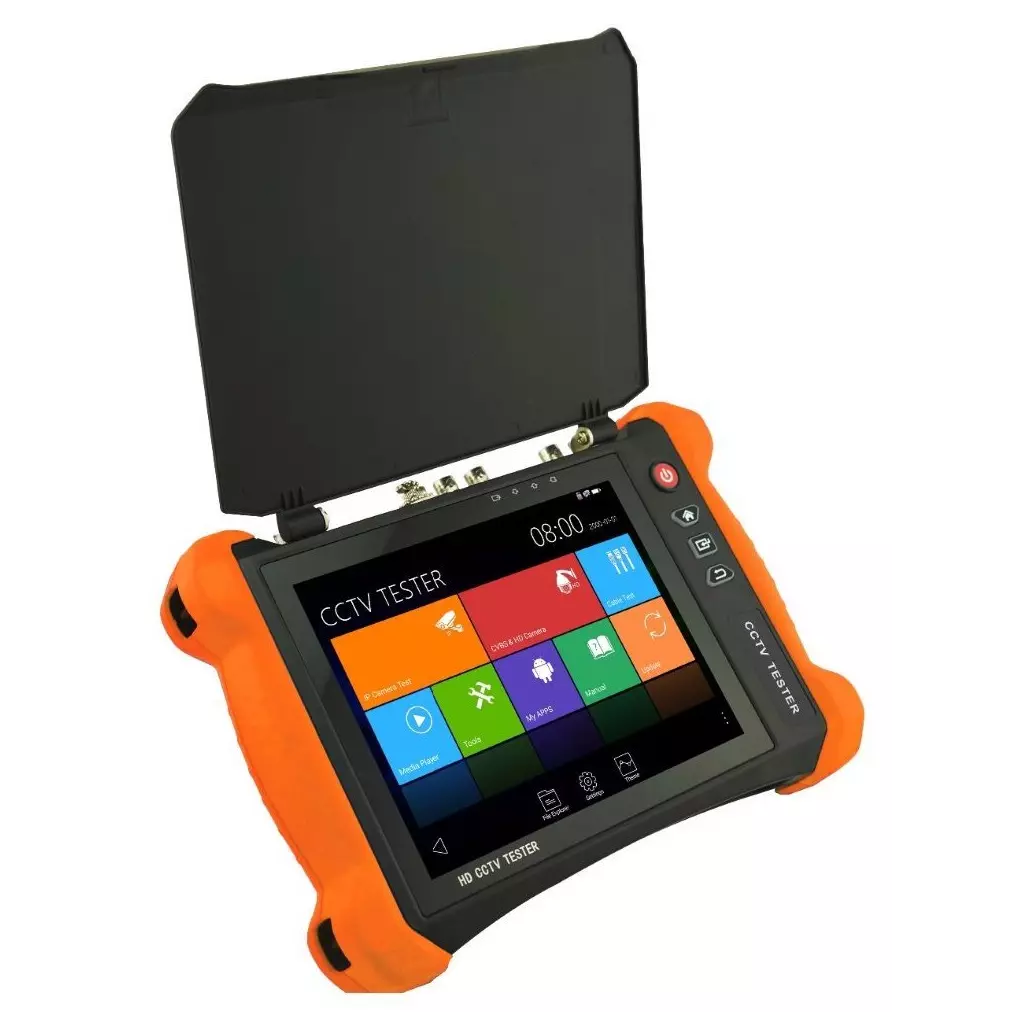

XtendLan TESTPTZ801ADHSMOVT v2

Univerzální tester IP a CVBS/AHD/CVI/TVI kamerových systémů. Podporuje dekódování obrazu H.265 při rozlišení až 4K. Kromě kamer je také možno testovat a monitorovat správnou činnost PoE napájení s výstupem až 48 V, testovat samotné UTP kabely, telefonní kabely a mnoho dalšího. Samozřejmostí je podpora protokolu ONVIF, a tudíž vysoká kompatibilita s kamerovými systémy AXIS, Hikvision, nebo Dahua. Tester je velice vhodný pro práci v terénu díky výkonným bateriím s dlouhou výdrží. Pro pohodlné ovládání je vybaven 8" barevným dotykovým displejem s vysokým rozlišením 2048 x 1536 obrazových bodů. Přítomná Wi-Fi dokáže sdílet vytvářet Wi-Fi hotspot s možností testu Wi-Fi kamer.

---

Poznámka: Verze v2 podporuje 5 Mpx rozlišení u CVI.

---

ZÁKLADNÍ SPECIFIKACE

Vstupy a výstupy

8" LCD barevný displej, rozlišení 2560 x 1536, dotykový

1x vstup HD/EX-SDI, konektor BNC

1x vstup AHD, HDCVI, HD-TVI, konektor BNC; rozlišení až 5/8 Mpx

1x vstup HDMI; různá rozlišení až 1080p

1x výstup HDMI; různá rozlišení až 1080p

1x video CVBS vstup, BNC, automatická detekce PAL/NTSC, video signál měřen v mV a IRE

1x video CVBS výstup, BNC, výstup 1Vp-p, rovněž smyčkový výstup

1x audio vstup

1x audio výstup

1x RS-485 vstup/výstup, 2drát, svorkovnice,

1x RJ-45, kabelový test (SCAN)

1x RJ-45, LAN port, 10/100 Base-T

1x RJ-45, LAN port, 10/100 Base-TX, PoE injektor/tester PoE

1x BNC, pro TDR

1x 12 V DC výstup, max. 2 A, DC 48 V pro napájení kamery, konektor 5,5/2,1 mm

1x USB 5 V DC výstup, max. 2 A

Wi-Fi

Testy a pokročilé funkce

PTZ diagnostika Umožňuje otestovat práci PTZ kamer nebo ji i naprogramovat bez užití PTZ klávesnice. Stejně tak umožňuje monitorovat práci PTZ klávesnice a odhalit např. chyby v nastavení protokolů, adresaci apod.

• Protokoly pro ovládání PTZ: PELCO-D, PELCO-P, SAMSUNG, SANGLIN, LILING
• Rychlosti v rozmezí: 600-115200 bps
• Fyzický přenos: RS-485
• Led diody indikující příjem a odesílání dat
• Možnost monitorovat přenášené znaky v hexadecimálním zobrazení, snadná diagnostika pro integraci se softwarovými aplikacemi

Videogenerátor

• Má schopnost samostatně poskytnout signál pro zobrazovací zařízení, generuje barevné pruhy do výstupu
• 7 různých systémů včetně
• Video generátor pracuje pouze pro analogové SD (tj. PAL a NTSC) a dále je možné, aby tester simuloval IP kameru, tj. generoval stream pro NVR. Generátor nevytváří signál HD-SDI, AHD, HD-CVI ani HD-TVI

TDR (Time-Domain Reflectometer)

• TDR, měří vzdálenost ke konci kabelu nebo k místu jeho přerušení či zkratu, měří jak koaxiální, tak i telefonní či LAN kabely
• Zařízení má zvlášť přidaný BNC konektor na němž se měří délka kabeláže pomocí metody odrazu signálu na konci vedení
• Uživatel má možnost parametry TDR nejdříve nakalibrovat dle segmentu kabelu známé délky
• Je možné měřit pomocí přechodky BNC/svorkovnice (není součástí) i libovolný jiný kabel

Test kabeláže

• Port RJ-45 testuje UTP kabeláž, jen ohmicky propojení proti zapojenému loopbacku

IP testy

• Odposlech IP adres
• Ping test
• Náhled na video IP kamer, podpora pro IP kamery s protokolem ONVIF, ACTi, Dahua, Hikvision, Samsung, Tiandy, XtendLan, Kodak, Honeywell, Aipu-waton, fine-Tida, WEISKY a dalších, lze integrovat řadu Android aplikaci pro náhled IP kamer
• Wi-Fi, vestavěné anténa, možnost přímého napojení s kamerami, jež mají Wi-Fi rozhraní
• Test snímku v H.265, H.264, MPEG4, MJPEG/MJPG

PoE testy

• Identifikace PoE zapojení a napětí na jednotlivých vodičích, grafické zobrazení zapojení
• Blikání PoE portu - při zapojení do měřáku dovoluje spuštění "blikajícího" režimu portu takže při pohledu na switch lze snadno identifikovat kabel na PoE portu
• Měření skutečných napěťových úrovní na jednotlivých párech pomocí jediného připojení na RJ-45 konektoru

Náhledy, záznam

• Umožňuje v obraze provést 1x až 10x digitální zvětšení, vhodné pro dobré doostření kamer na malém displeji
• Možnost uložit záznam na SD kartu, možnost si jej přehrát
• Možnost uložit snapshot (fotku) aktuálního obrazu na SD kartu, formát JPG
• USB port pro připojení k PC bez vyjmutí microSD, pracuje jako externí disk

Optický měřič výkonu

• Detektor InGaAs
• Rozsah -70 dBm až +10 dBm
• Kalibrované vlnové délky 850, 1300, 1310, 1490, 1550, 1625 nm pro signál CW
• Konektor FC, redukce pro SC
• Přesnost +/- 2 %
• Volba měřené vlnové délky
• Volba zobrazení mW nebo dBm

Multimetr

• Měření napětí, rozsah 660 mV až 660 V AC/DC, přesnost 0,3 %
• Měření proud, rozsah 66 mA až 10 A AC/DC, přesnost 0,8 %
• Měření odporu, rozsah 660 Ohm až 660 MOhm, přesnost 0,8 %
• Měření kapacity, rozsah 6,6 nF až 66 mF, přesnost 3,5 %
• Test propojení (při odporu menším než 50 Ohm píská)
• diodový test - zobrazuje napětí na diodě v otevřeném směru (rozlišení 1 mV)

Napájení

• Externí napájení: 12 V max. 2 A
• Baterie: integrovaná 7,4 V Li-Pol, 7000 mAh. Na baterie je poskytována záruka 6 měsíců. Baterie je spotřební materiál s omezenou životností.
• Doba práce při nabití až 16 hodin
• Vestavěný nabíječ baterie: vestavěná ochrana, automatické odpojení po nabití, nabíjení 6-7 hodin

Fyzické parametry

• Pracovní teplota: -10 až +50 °C
• Rozměry: 264 x 182 x 43 mm
• Hmotnost: 1 kg
