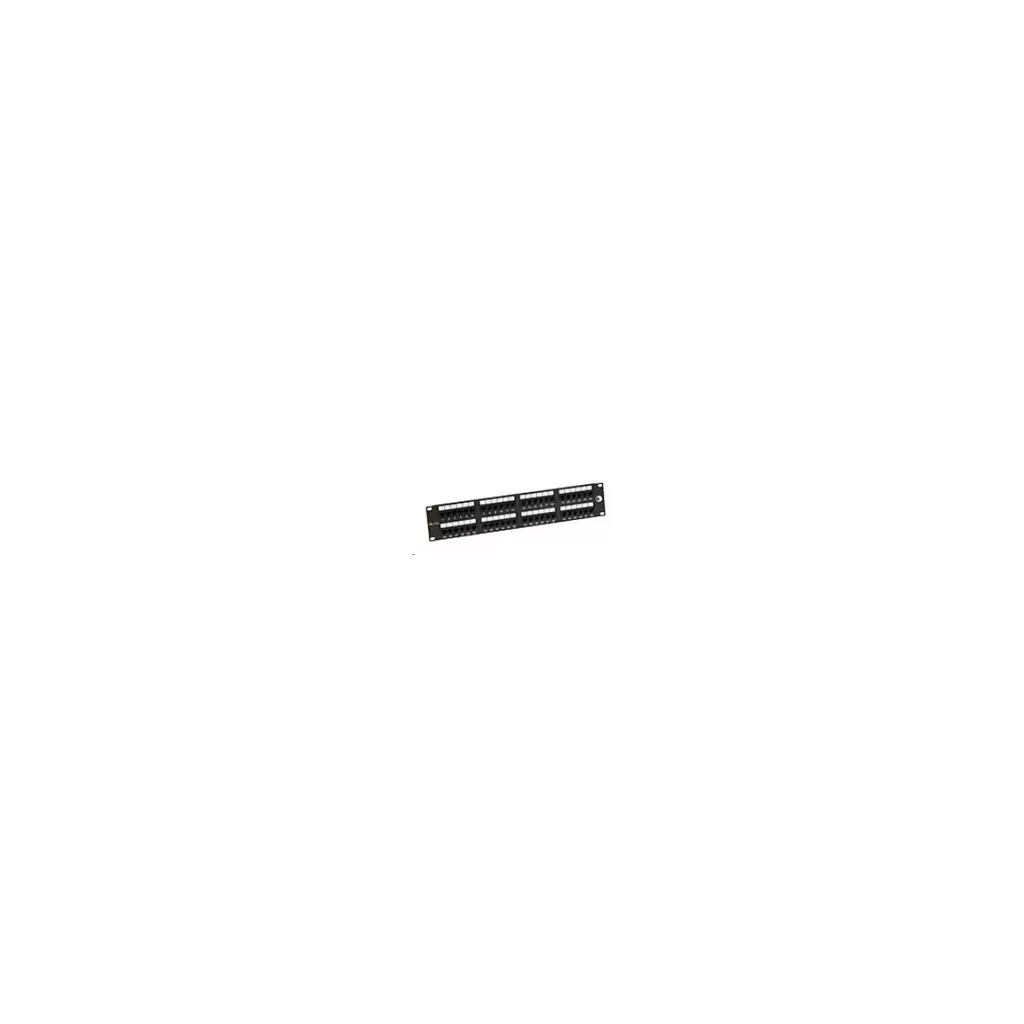

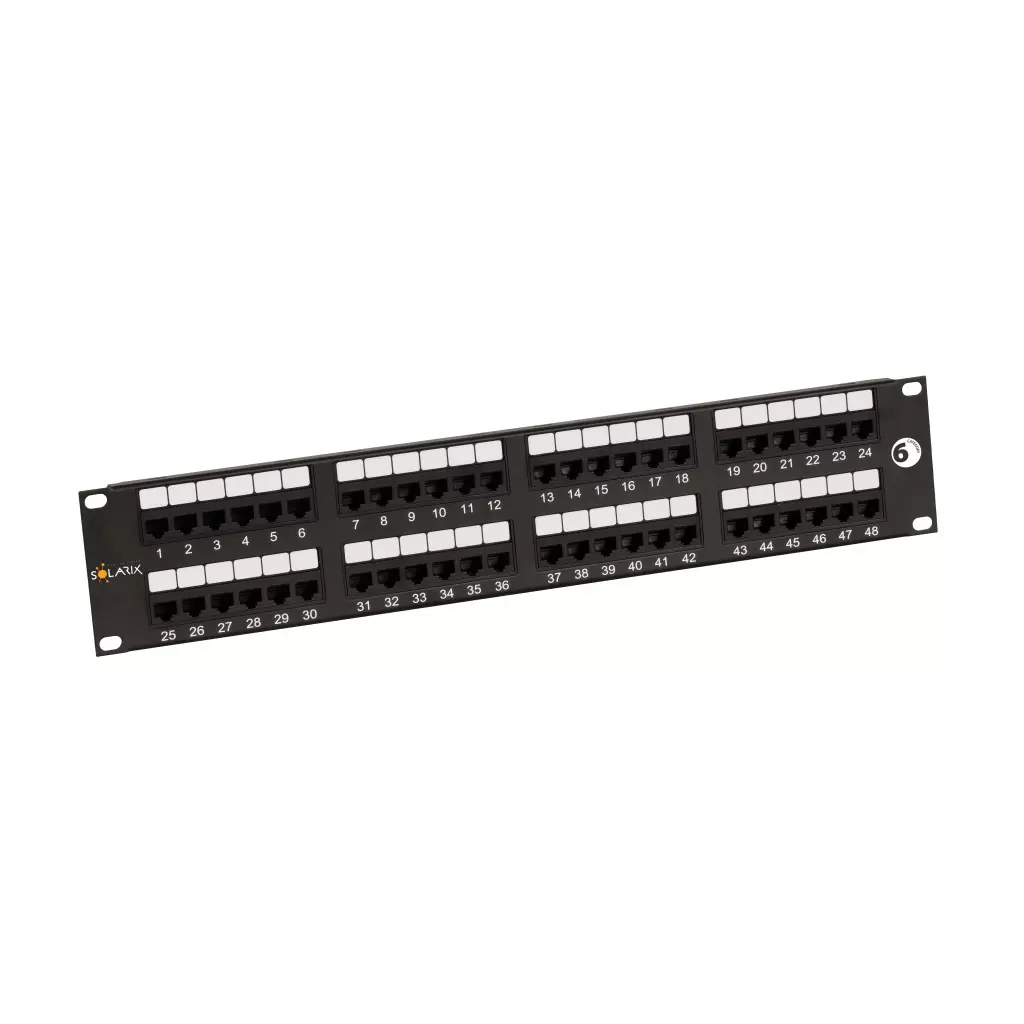

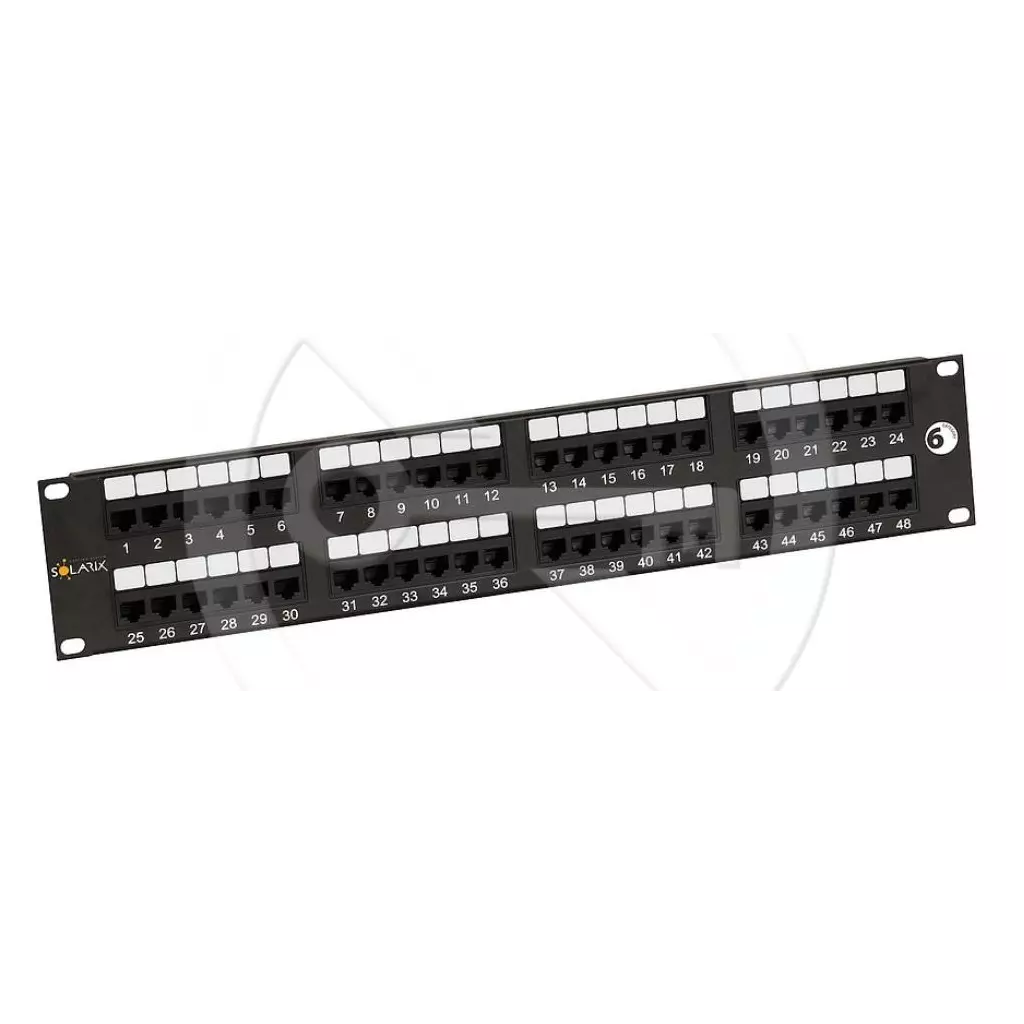

Solarix patch panel 48 x RJ45 CAT6 UTP 350 MHz černý 2U, SX48-6-UTP-BK
![](https://cdn.vmshop.cz/images/get/80/a500002802.jpg?p=detail,wp)
Popis produktu:
Patch panel Solarix SX48-6-UTP-BK je nestíněný panel kategorie 6 (CAT6) pro budování rozlehlých sítí s nestíněnými (UTP) kabely, který je osazen 48 porty RJ45 a duální IDC svorkovnicí 110/Krone. Tento panel bez problémů převyšuje požadavky definované v mezinárodních standardech ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 6 a třídu vedení Class D, včetně všech nejnovějších dodatků.
CAT6 pracuje s maximální šířkou pásma 350 MHz a umožní dosáhnout přenosové rychlosti až 1 GB/s s garancí funkčnosti všech standardizovaných protokolů až po 1000BASE-TX. Přestože je dnes možné vytvořit strukturovanou síť pomocí bezdrátové technologie, kabely jsou stále nejstabilnější a nejspolehlivější možností. Panel z nerezové oceli je navrhnut tak, aby byl robustní a spolehlivý, poskytoval maximální výkon a umožnil jednoduchou instalaci.
Eliminace Alien Crosstalku
Alien Crosstalk je přeslech mezi páry kabelů v jednom kabelovém svazku, který je ovlivněn vzdáleností jednotlivých kabelů, frekvencí signálu i velikostí zkrutu. Čím je vyšší frekvence signálu, tím se zvyšují hodnoty Alien Crosstalku. Stejně tak platí, že rušení je větší v kabelových párech s menším zkrutem a vůbec nejhorší rušení signálu probíhá v párech se stejným zkrutem. Odstup šumu, přeslechy a útlum jsou však u kategorie 6 výrazně nižší než u kategorie 5E.
Podpora PoE
Velkou výhodou je podpora PoE, tedy možnost napájení pomocí Ethernetu, které výrazně sníží vynaložený čas pro instalaci i náklady na provoz. Technologie Power of Ethernet vám umožní, aby 1 ethernetový kabel současně přenášel elektřinu i data. Díky tomuto řešení ušetříte zásuvky i napájecí kabely, kdy stačí zapojit pouze 1 datový konektor namísto 2 konektorů. PoE tak zajistí zálohované napájení i při výpadku napájecí sítě v okolí přístroje – centrální zdroj PoE je obvykle napájen ze zdroje nepřerušovaného napájení (UPS).
Velikost 2U
Panel s velikostí 2U je vhodný pro montáž do 19palcových datových rozvaděčů. U těchto panelů je důraz kladen na maximální úsporu místa v rozvaděči, kdy do výšky 1U lze jednoduše nainstalovat až 48 portů. Patch panel tak skvěle poslouží správci sítě k použití spojovacích a směrovacích obvodů pro monitorování, propojení a testování obvodů flexibilním způsobem nebo k připojení jednotlivých uživatelů do aktivních zařízení, jako jsou switche nebo telefonní ústředny. Maximální vzdálenost pro instalaci trvalých spojů je 90 m, ke kterým máte k dispozici dalších 10 m pro libovolné zakončení propojovacích kabelů.
Označení pomocí barev a čísel
Kontakty jsou na svorkovnici odlišeny barvami a čísly podle typu zapojení a standardů T568A a T568B. Liché číslo označuje vždy polobarevný vodič a sudé plně barevný. Díky barevnému a číselnému značení jednotlivých vodičů přímo na desce plošných spojů rapidně zvýší přehlednost kabelového managementu, čímž se výrazně minimalizuje riziko špatného zapojení.
Hlavní přednosti
- Patch panel Solarix SX48-6-UTP-BK vám ulehčí organizaci a práci s kabely
- Panel s velikostí 2U je vhodný pro montáž do 19palcových datových rozvaděčů
- Skvělé řešení při budování rozlehlých sítí s UTP kabely
- Na zadní straně jsou háčky pro lepší kabelový management
- Součástí těla panelu je vyvazovací lišta pro pevné uchycení a přehledné uspořádání datového kabelu
- Podpora PoE – sníží vynaložený čas pro instalaci i náklady na provoz a zajistí zálohované napájení i při výpadku napájecí sítě
- Panel je osazen 48 porty RJ45 a duální IDC svorkovnicí 110/Krone
- Kontakty jsou barevně odlišeny podle typu zapojení a standardu (T568A či T568B)
- Kontakty mají krytí 50 µ zlata a 100 µ niklu – minimální životnost portu 1000 zapojení/odpojení
- Panel pracuje s šírkou pásma 250 MHz a umožní dosáhnout až 1GB/s přenosové rychlosti
- Solarix SX24-6.STP-BK bez problémů splňuje standard 6/Class D
Specifikace
- Značka: Solarix
- Model: SX48-6-UTP-BK
- Určení: patch panel
- Způsob montáže: 482,6 mm (19 palců)
- Velikost racku: 2U
Výkon
- Kategorie: CAT6
- Nejvyšší podporovaný protokol: 1000BaseT, 1000BaseTX
- Počet portů: 48x RJ45
- Pracovní frekvence: 250 MHz
- Stínění: Ne
- Podpora PoE: Ano
- Vyvazovací lišta: Ne
- Min. životnost portu: 1000 zapojení/odpojení
- Materiál nekovových částí: FR plast podle UL94-0
- Krytí kontaktů: 50 µ zlata a 100 µ niklu
- Velikost vodiče: AWG 26 - 22
- Svorkovnice: Krone 8p8c
- Min. životnost svorkovnice: 200 zařezání
- Zařezávací nože: slitina bronzu, P, Sn a Pb
Fyzické vlastnosti
- Skladovací teplota: -40 až 70 °C
- Provozní teplota: -10 až 60 °C
- Max. provozní vlhkost: 93%
- Materiál šasi: nerezová ocel
- Barva: nerezová
- Hmotnost: 1,35 kg
- Rozměry (Š x V x H): 48,4 x 4,4 x 10 cm
- Hmotnost balení: 1,4 kg
- Rozměry balení (Š x V x H): 49 x 5 x 11 cm
Obsah balení
- 1x UTP Patch panel Solarix SX48-6-UTP-BK
Patch panel Solarix SX48-6-UTP-BK je nestíněný panel kategorie 6 (CAT6) pro budování rozlehlých sítí s nestíněnými (UTP) kabely, který je osazen 48 porty RJ45 a duální IDC svorkovnicí 110/Krone. Tento panel bez problémů převyšuje požadavky definované v mezinárodních standardech ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 6 a třídu vedení Class D, včetně všech nejnovějších dodatků.
CAT6 pracuje s maximální šířkou pásma 350 MHz a umožní dosáhnout přenosové rychlosti až 1 GB/s s garancí funkčnosti všech standardizovaných protokolů až po 1000BASE-TX. Přestože je dnes možné vytvořit strukturovanou síť pomocí bezdrátové technologie, kabely jsou stále nejstabilnější a nejspolehlivější možností. Panel z nerezové oceli je navrhnut tak, aby byl robustní a spolehlivý, poskytoval maximální výkon a umožnil jednoduchou instalaci.
Eliminace Alien Crosstalku
Alien Crosstalk je přeslech mezi páry kabelů v jednom kabelovém svazku, který je ovlivněn vzdáleností jednotlivých kabelů, frekvencí signálu i velikostí zkrutu. Čím je vyšší frekvence signálu, tím se zvyšují hodnoty Alien Crosstalku. Stejně tak platí, že rušení je větší v kabelových párech s menším zkrutem a vůbec nejhorší rušení signálu probíhá v párech se stejným zkrutem. Odstup šumu, přeslechy a útlum jsou však u kategorie 6 výrazně nižší než u kategorie 5E.
Podpora PoE
Velkou výhodou je podpora PoE, tedy možnost napájení pomocí Ethernetu, které výrazně sníží vynaložený čas pro instalaci i náklady na provoz. Technologie Power of Ethernet vám umožní, aby 1 ethernetový kabel současně přenášel elektřinu i data. Díky tomuto řešení ušetříte zásuvky i napájecí kabely, kdy stačí zapojit pouze 1 datový konektor namísto 2 konektorů. PoE tak zajistí zálohované napájení i při výpadku napájecí sítě v okolí přístroje – centrální zdroj PoE je obvykle napájen ze zdroje nepřerušovaného napájení (UPS).
Velikost 2U
Panel s velikostí 2U je vhodný pro montáž do 19palcových datových rozvaděčů. U těchto panelů je důraz kladen na maximální úsporu místa v rozvaděči, kdy do výšky 1U lze jednoduše nainstalovat až 48 portů. Patch panel tak skvěle poslouží správci sítě k použití spojovacích a směrovacích obvodů pro monitorování, propojení a testování obvodů flexibilním způsobem nebo k připojení jednotlivých uživatelů do aktivních zařízení, jako jsou switche nebo telefonní ústředny. Maximální vzdálenost pro instalaci trvalých spojů je 90 m, ke kterým máte k dispozici dalších 10 m pro libovolné zakončení propojovacích kabelů.
Označení pomocí barev a čísel
Kontakty jsou na svorkovnici odlišeny barvami a čísly podle typu zapojení a standardů T568A a T568B. Liché číslo označuje vždy polobarevný vodič a sudé plně barevný. Díky barevnému a číselnému značení jednotlivých vodičů přímo na desce plošných spojů rapidně zvýší přehlednost kabelového managementu, čímž se výrazně minimalizuje riziko špatného zapojení.
Hlavní přednosti
- Patch panel Solarix SX48-6-UTP-BK vám ulehčí organizaci a práci s kabely
- Panel s velikostí 2U je vhodný pro montáž do 19palcových datových rozvaděčů
- Skvělé řešení při budování rozlehlých sítí s UTP kabely
- Na zadní straně jsou háčky pro lepší kabelový management
- Součástí těla panelu je vyvazovací lišta pro pevné uchycení a přehledné uspořádání datového kabelu
- Podpora PoE – sníží vynaložený čas pro instalaci i náklady na provoz a zajistí zálohované napájení i při výpadku napájecí sítě
- Panel je osazen 48 porty RJ45 a duální IDC svorkovnicí 110/Krone
- Kontakty jsou barevně odlišeny podle typu zapojení a standardu (T568A či T568B)
- Kontakty mají krytí 50 µ zlata a 100 µ niklu – minimální životnost portu 1000 zapojení/odpojení
- Panel pracuje s šírkou pásma 250 MHz a umožní dosáhnout až 1GB/s přenosové rychlosti
- Solarix SX24-6.STP-BK bez problémů splňuje standard 6/Class D
Specifikace
- Značka: Solarix
- Model: SX48-6-UTP-BK
- Určení: patch panel
- Způsob montáže: 482,6 mm (19 palců)
- Velikost racku: 2U
Výkon
- Kategorie: CAT6
- Nejvyšší podporovaný protokol: 1000BaseT, 1000BaseTX
- Počet portů: 48x RJ45
- Pracovní frekvence: 250 MHz
- Stínění: Ne
- Podpora PoE: Ano
- Vyvazovací lišta: Ne
- Min. životnost portu: 1000 zapojení/odpojení
- Materiál nekovových částí: FR plast podle UL94-0
- Krytí kontaktů: 50 µ zlata a 100 µ niklu
- Velikost vodiče: AWG 26 - 22
- Svorkovnice: Krone 8p8c
- Min. životnost svorkovnice: 200 zařezání
- Zařezávací nože: slitina bronzu, P, Sn a Pb
Fyzické vlastnosti
- Skladovací teplota: -40 až 70 °C
- Provozní teplota: -10 až 60 °C
- Max. provozní vlhkost: 93%
- Materiál šasi: nerezová ocel
- Barva: nerezová
- Hmotnost: 1,35 kg
- Rozměry (Š x V x H): 48,4 x 4,4 x 10 cm
- Hmotnost balení: 1,4 kg
- Rozměry balení (Š x V x H): 49 x 5 x 11 cm
Obsah balení
- 1x UTP Patch panel Solarix SX48-6-UTP-BK
Nestíněný patch panel nabízí 48 portů.
ZÁKLADNÍ SPECIFIKACE
Kompatibilita: 19" rack
Počet pozic: 48
Výška: 1U
Barva: černá
Typ modulu | patch panel datový |
Počet portů celkem | 48 |
Provedení | kovové |
Kategorie | 6 |
Stínění | ne |
Montáž | do rozvaděče 19" |
Výška do racku U | 2U |
Barva | černá |
Svorkovnice | duální 110/Krone |
Patch panel Solarix SX48-6-UTP-BK je nestíněný panel kategorie 6 (CAT6) pro budování rozlehlých sítí s nestíněnými (UTP) kabely, který je osazen 48 porty RJ45 a duální IDC svorkovnicí 110/Krone. Tento panel bez problémů převyšuje požadavky definované v mezinárodních standardech ANSI/TIA 568, ISO/IEC 11801 a EN 50173 pro kategorii 6 a třídu vedení Class D, včetně všech nejnovějších dodatků.
CAT6 pracuje s maximální šířkou pásma 350 MHz a umožní dosáhnout přenosové rychlosti až 1 GB/s s garancí funkčnosti všech standardizovaných protokolů až po 1000BASE-TX. Přestože je dnes možné vytvořit strukturovanou síť pomocí bezdrátové technologie, kabely jsou stále nejstabilnější a nejspolehlivější možností. Panel z nerezové oceli je navrhnut tak, aby byl robustní a spolehlivý, poskytoval maximální výkon a umožnil jednoduchou instalaci.
Eliminace Alien Crosstalku
Alien Crosstalk je přeslech mezi páry kabelů v jednom kabelovém svazku, který je ovlivněn vzdáleností jednotlivých kabelů, frekvencí signálu i velikostí zkrutu. Čím je vyšší frekvence signálu, tím se zvyšují hodnoty Alien Crosstalku. Stejně tak platí, že rušení je větší v kabelových párech s menším zkrutem a vůbec nejhorší rušení signálu probíhá v párech se stejným zkrutem. Odstup šumu, přeslechy a útlum jsou však u kategorie 6 výrazně nižší než u kategorie 5E.
Podpora PoE
Velkou výhodou je podpora PoE, tedy možnost napájení pomocí Ethernetu, které výrazně sníží vynaložený čas pro instalaci i náklady na provoz. Technologie Power of Ethernet vám umožní, aby 1 ethernetový kabel současně přenášel elektřinu i data. Díky tomuto řešení ušetříte zásuvky i napájecí kabely, kdy stačí zapojit pouze 1 datový konektor namísto 2 konektorů. PoE tak zajistí zálohované napájení i při výpadku napájecí sítě v okolí přístroje – centrální zdroj PoE je obvykle napájen ze zdroje nepřerušovaného napájení (UPS).
Velikost 2U
Panel s velikostí 2U je vhodný pro montáž do 19palcových datových rozvaděčů. U těchto panelů je důraz kladen na maximální úsporu místa v rozvaděči, kdy do výšky 1U lze jednoduše nainstalovat až 48 portů. Patch panel tak skvěle poslouží správci sítě k použití spojovacích a směrovacích obvodů pro monitorování, propojení a testování obvodů flexibilním způsobem nebo k připojení jednotlivých uživatelů do aktivních zařízení, jako jsou switche nebo telefonní ústředny. Maximální vzdálenost pro instalaci trvalých spojů je 90 m, ke kterým máte k dispozici dalších 10 m pro libovolné zakončení propojovacích kabelů.
Označení pomocí barev a čísel
Kontakty jsou na svorkovnici odlišeny barvami a čísly podle typu zapojení a standardů T568A a T568B. Liché číslo označuje vždy polobarevný vodič a sudé plně barevný. Díky barevnému a číselnému značení jednotlivých vodičů přímo na desce plošných spojů rapidně zvýší přehlednost kabelového managementu, čímž se výrazně minimalizuje riziko špatného zapojení.
Hlavní přednosti
- Patch panel Solarix SX48-6-UTP-BK vám ulehčí organizaci a práci s kabely
- Panel s velikostí 2U je vhodný pro montáž do 19palcových datových rozvaděčů
- Skvělé řešení při budování rozlehlých sítí s UTP kabely
- Na zadní straně jsou háčky pro lepší kabelový management
- Součástí těla panelu je vyvazovací lišta pro pevné uchycení a přehledné uspořádání datového kabelu
- Podpora PoE – sníží vynaložený čas pro instalaci i náklady na provoz a zajistí zálohované napájení i při výpadku napájecí sítě
- Panel je osazen 48 porty RJ45 a duální IDC svorkovnicí 110/Krone
- Kontakty jsou barevně odlišeny podle typu zapojení a standardu (T568A či T568B)
- Kontakty mají krytí 50 µ zlata a 100 µ niklu – minimální životnost portu 1000 zapojení/odpojení
- Panel pracuje s šírkou pásma 250 MHz a umožní dosáhnout až 1GB/s přenosové rychlosti
- Solarix SX24-6.STP-BK bez problémů splňuje standard 6/Class D
Specifikace
- Značka: Solarix
- Model: SX48-6-UTP-BK
- Určení: patch panel
- Způsob montáže: 482,6 mm (19 palců)
- Velikost racku: 2U
Výkon
- Kategorie: CAT6
- Nejvyšší podporovaný protokol: 1000BaseT, 1000BaseTX
- Počet portů: 48x RJ45
- Pracovní frekvence: 250 MHz
- Stínění: Ne
- Podpora PoE: Ano
- Vyvazovací lišta: Ne
- Min. životnost portu: 1000 zapojení/odpojení
- Materiál nekovových částí: FR plast podle UL94-0
- Krytí kontaktů: 50 µ zlata a 100 µ niklu
- Velikost vodiče: AWG 26 - 22
- Svorkovnice: Krone 8p8c
- Min. životnost svorkovnice: 200 zařezání
- Zařezávací nože: slitina bronzu, P, Sn a Pb
Fyzické vlastnosti
- Skladovací teplota: -40 až 70 °C
- Provozní teplota: -10 až 60 °C
- Max. provozní vlhkost: 93%
- Materiál šasi: nerezová ocel
- Barva: nerezová
- Hmotnost: 1,35 kg
- Rozměry (Š x V x H): 48,4 x 4,4 x 10 cm
- Hmotnost balení: 1,4 kg
- Rozměry balení (Š x V x H): 49 x 5 x 11 cm
Obsah balení
- 1x UTP Patch panel Solarix SX48-6-UTP-BK
Nestíněný patch panel s označením SX48-6-UTP-BK je vysoce kvalitní panel CAT6, který je testován pro šířku pásma až do 350 MHz, čímž převyšuje požadavky na komponenty této kategorie definované ve standardech TIA/EIA 568, EN 50173 a ISO 11801. Panel je dodáván 48 porty RJ45 a je osazen moduly s duální IDC svorkovnicí 110/Krone. Kontakty jsou na svorkovnici z důvodu snadného zakončení datového kabelu označeny barvami podle typu zapojení, a to buď podle standardu T568A, nebo T568B. Panel SX48-6-UTP-BK patří do skupiny komponentů systému Solarix - CAT6 a stejně jako všechny komponenty v této produktové řadě jsou vyrobeny tak, aby poskytovaly maximální životnost, vynikající výkon, spolehlivost a především jednoduchou instalaci. Barva patch panelu Solarix CAT6 je černá, velikost 2U.
- Kategorie: CAT6
- Podporované protokoly: 2.5/5GBASE-T a nižší
- Počet portů: 48
- Stínění: ne
- Vyvazovací lišta: ne
- Min. životnost portu: 1000 zapojení/odpojení
- Krytí kontaktů: 50 µ zlata a 100 µ niklu
- Svorkovnice: duální 110/Krone 8p8c
- Min. životnost svorkovnice: 200 zařezání
- Velikost a typ vodiče: AWG 26 - 22, drát
- Materiál nekovových částí: FR plast podle UL94-0
- Barva: černá
- Velikost: 2U
- Výška: 44 mm
- Šířka: 484 mm
- Skladovací teplota: -40 až 70°C
- Provozní teplota: -10 až 60°C
- Max. provozní vlhkost: 93%
- Balení: 1 ks, kartónový obal
- Rozměry balení (výška x šířka x hloubka): 76 mm x 505 mm x 103 mm
- Přepravní balení: 10 ks, kartónový box
- Rozměry přepravního balení (výška x šířka x hloubka): 235 mm x 515 mm x 400 mm
- Montážní sada v balení: 4 x M6
