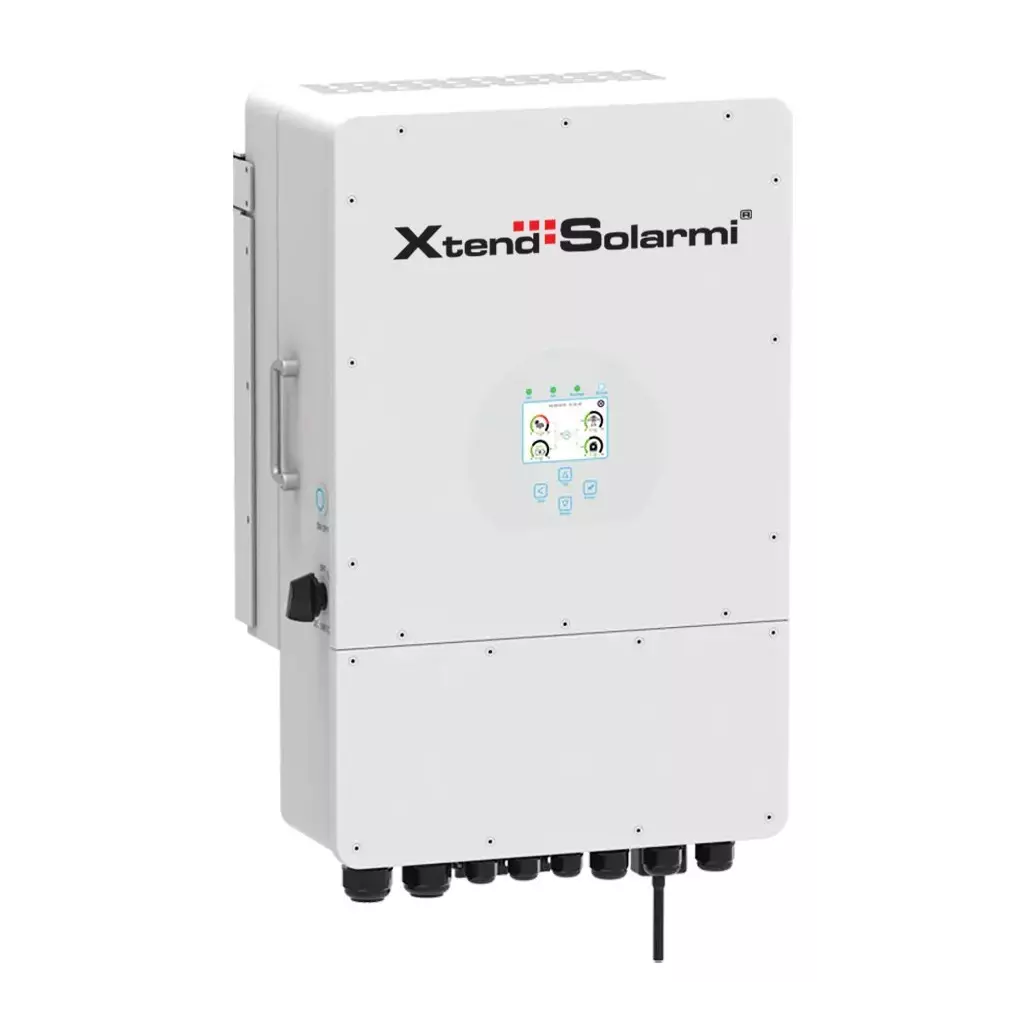

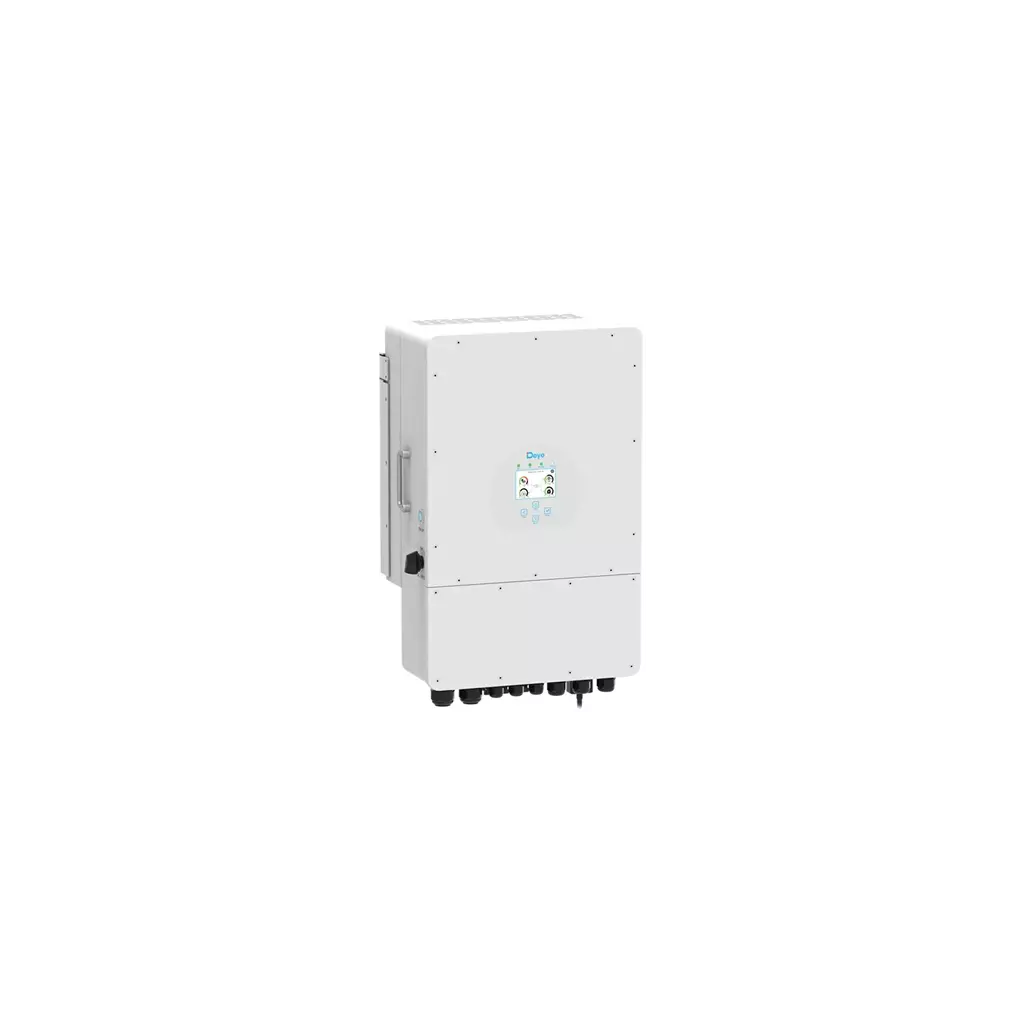

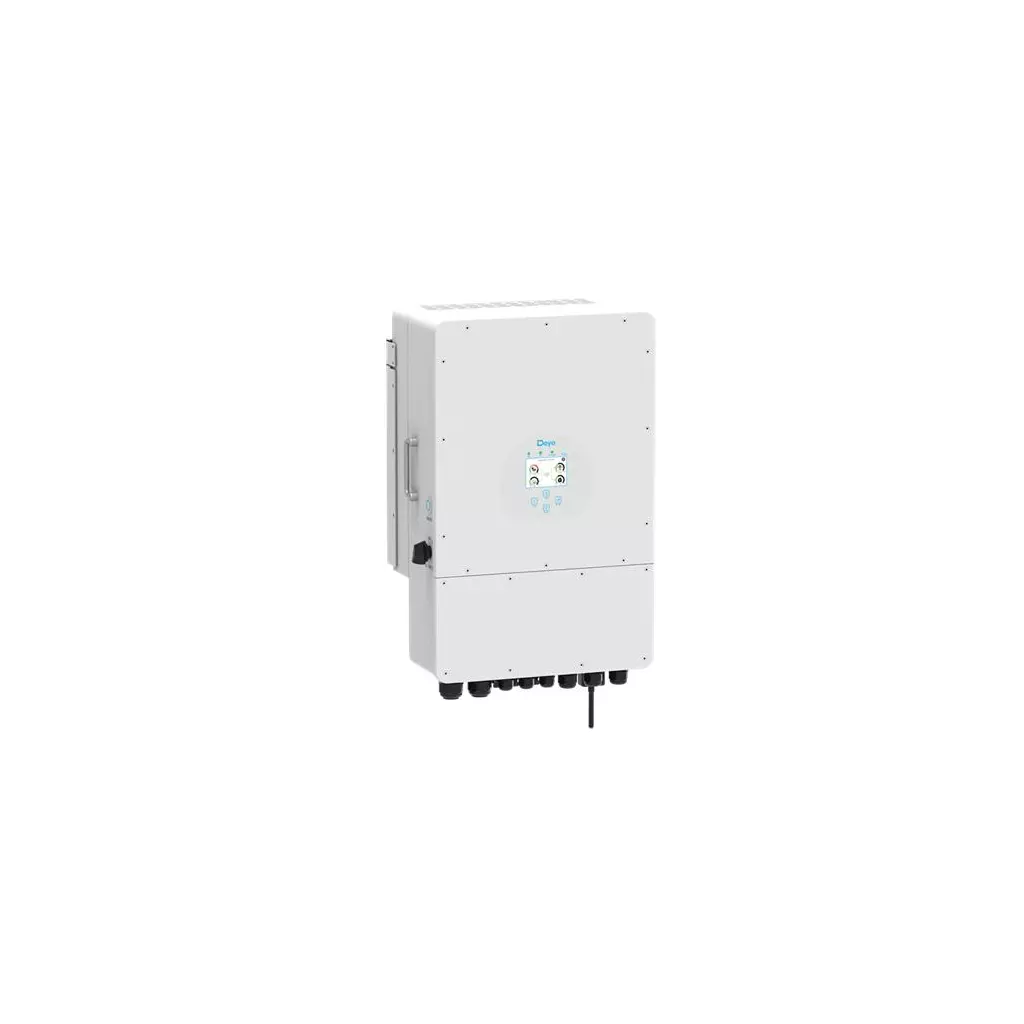

Solarmi SUN-10K-SG04LP3-EU hybridní 10kW měnič s limiterem, třífázový 400V, Deye
Popis produktu:
Multifunkční nízkonapěťový hybridní měnič Deye SUN-10K s nástěnným držákem kombinuje solární invertor a nabíječku baterií do 1 zařízení, které využijete pro dlouhodobé napájení elektrických zařízení v domácnosti, v kanceláři, na cestách i kdekoliv jinde. Podporuje asymetrický 3fázový výstup s rozsahem 0 až 5 kW, čímž rozšiřuje aplikační scénáře na absolutní maximum. Měnič pak komunikuje se 40 až 60V bateriemi přes CANbus rozhraní a je plně kompatibilní s nejnovějšími modely od renomovaných značek Pylontech a Pytes. Na přístroji se dále nachází konektory RS232, RS485 a DRM, díky čemuž je systém dostatečně flexibilní.
Upozornění: instalaci výrobku smí provádět pouze pracovník s odbornou kvalifikací. Při montáži dodržujte příslušné bezpečnostní pokyny a elektrotechnické předpisy.
Hlavní přednosti
- Nízkonapěťový měnič pro napájení a dobíjení rozličných spotřebičů
- Kombinuje invertor a klasickou i solární nabíječku do 1 zařízení
- Komunikuje s akumulátory pomocí 2 konektorů CANbus
- Plná kompatibilita s bateriemi od značek Pylontech a Pytes
- Měnič podporuje olověné i lithium-iontové akumulátory
- Porty RS232, RS485 a DRM maximálně zvýší flexibilitu systému
- 2 solární MPPT regulátory s účinností konverze až 99,9 %
- Až o 30 % většího výnosu z FV panelu oproti PVM
- LCD displej zobrazí rozličné informace, statistiky a grafy
- Vzdálená správa přes bezdrátovou síť Wi-Fi a cloudové rozhraní
Efektivní, přehledný a spolehlivý
Měnič Deye SUN-10K nabízí poměr DC/AC 1,3, čímž minimalizuje dodatečné investice do zařízení. Uvnitř jsou zabudovány 2 MPPT trackery, které oproti PWM variantám dosahují až o 30 % většího výnosu z fotovoltaického panelu, aby neustále pracoval v blízkosti bodu maximálního výkonu. Přístroj umožňuje vzdálenou správu přes Wi-Fi a cloudové rozhraní a nechybí zde také možnost tlačítkového ovládání. Uživatelský komfort i přehlednost provozu dále zvýší konfigurovatelný LCD displej s dotykovým ovládáním, který vám zobrazí rozličné informace, statistiky či grafy pro důkladnou analýzu vašeho solárního systému.
Hybridní měnič podporuje ukládání energie z dieselového generátoru, proto zákazníkům poskytne dostatek energie pro nepřetržitý provoz 24/7. Při dobíjení baterie dochází k automatické adaptaci, neboť je součástí přístroje chytrý balancér Battery Management System (BMS). Ten obstará spolehlivou stabilizaci napětí jednotlivých článků, aby nedošlo k jejich následnému poškození. Každý obvod obsahuje senzory teploty i napětí a výkonové tranzistory, které dokáží článek vybíjet i odpojovat v případě potřeby.
K dispozici budete mít také 6 programovatelných časových úseků, funkci pro kontrolu poklesu frekvence napájení či unikátní technologii Grid Peak Shaving, která ovlivňuje stabilitu sítě a zároveň snižuje náklady za pořízení elektřiny. Střídač má zabudovaných mnoho ochranných funkcí – pojistka proti úderu bleskem, ochrana proti obrácené polaritě, detekce izolačního odporu, jednotka monitorování zbytkového proudu, ochrana proti nadproudu, pojistka proti zkratu nebo ochrana proti přepětí.
Nová zelená úsporám
Na měnič Deye Sun-10K můžete čerpat dotaci v rámci státního programu Nová zelená úsporám, který nabízí lidem finanční prostředky na stavbu fotovoltaické elektrárny. Případná žádost o státní podporu se ale neobejde bez papírování. V roce 2022 však byla zrušena podmínka, že 70 % vyrobené energie se musí využít pro vlastní spotřebu v daném místě, která vyšachovala řadu zájemců ze hry. To přináší výhodnější podmínky pro všechny žadatele o státní dotaci na domácí solární systém, která tak bude daleko dostupnější.
Specifikace
- Značka: Deye
- Model: SUN-10K
- PN: SUN-10K-SG04LP3-EU
- Určení: multifunkční měnič
- Typ: nízkonapěťový, hybridní
- Vhodné pro: solární FV panely
Provoz
- Křivka nabíjení: 3 fáze / vyrovnávání
- Proudové harmonické zkreslení: do 3 %
- Strategie nabíjení: autoadaptační
- Maximální účinnost měniče: až 97,6 %
- Účinnost dle evropských norem: 97 %
- Startovací napětí měniče: 160 V
- Vstupní výkon (DC): až 13 000 W
- Vstupní napětí (DC): 160 až 800 V
- Vstupní proud (FV): 26 + 13 A
- Maximální proud (FV ISC): 34 + 13 A
- Jmenovitý výstupní výkon (AC): 10 kW
- Maximální výstupní výkon (AC): 11 kW
- Výstupní napětí: 380 až 400 V AC
- Výstupní frekvence: 50 / 60 Hz
- Jmenovitý výstupní proud: 15,2 / 14,5 A
- Maximální proud: 22,7 / 21,7 A
- Maximální nabíjecí/vybíjecí proud: 210 A
Solární regulátor
- Celkový počet MPP trackerů: 2
- Počet stringů pro sledovač: 2 + 1
- Maximální účinnost MPPT: 99,9 %
- Rozsah napětí MPPT: 200 až 650 V
Rozhraní
- Komunikace s BMS: 1x RS485, 2x CAN
- Ostatní konektory: 1x RS232, 1x DRM
Baterie
- Balancér: Battery Management System (BMS)
- Jmenovité napětí akumulátoru: 40 až 60 V
- Kompatibilní značky: Pylontech, Pytes
- Podporovaný typ baterií: olověné, lithium-iontové
Funkce a výbava
- Hlavní tlačítko: ON/OFF
- Integrovaný displej: LCD
- Dotykové ovládání: Ano
- Zobrazení údajů: Ano
- Externí teplotní senzor: Ano
- Chytrý chladicí systém: Ano
- Další funkce: Smart Load, Grid Peak Shaving
Certifikáty a normy
- Bezpečnostní předpisy EMK: IEC62109-1/-2, EN61000-6-1,EN61000-6-2, EN61000-6-3,EN61000-6-4
- Regulace sítě: EN50549, AS4777.2, VDE0126, IEC61727, VDEN4105, G99, NBT32004, CEI0-21, NRS097, NBR16149/16150, RD1699
Ochrana a bezpečnost
- Detekce FV oblouku
- Ochrana FV vstupu před úderem blesku
- Ostrovní ochrana
- Pojistka proti přepólování FV vstupu
- Detekce izolačního odporu
- Jednotka pro sledování zbytkového proudu
- Výstupní nadproudová ochrana
- Výstupní zkratová ochrana
- Pojistka proti přepětí DC typ II / AC typ II
Odolnost a prostředí
- Vhodné prostředí: interiér, exteriér
- Doporučená montáž: na zeď
- Maximální hlučnost: do 45 dB(A)
- Stupeň krytí: IP65
- Prachuvzdornost: Ano
- Vodotěsnost: Ano
- Relativní vlhkost: 10 až 90 % RH
- Provozní teplota: -45 až +60 °C
Fyzické vlastnosti
- Barva: světle šedá
- Čistá hmotnost: 33,6 kg
- Rozměry (Š x V x H): 42,2 x 70,2 x 28,1 cm
- Hmotnost balení: 34,6 kg
- Rozměry balení (Š x V x H): 50 x 80 x 35 cm
Obsah balení
- 1x solární měnič Deye SUN-10K
- 1x nástěnný držák
- 1x LAN kabel
- 4x nerezový šroub M8
- 1x teplotní čidlo baterie
- 3x svorka senzoru
- 1x Wi-Fi modul
- 1x uživatelský návod k použití
Multifunkční nízkonapěťový hybridní měnič Deye SUN-10K s nástěnným držákem kombinuje solární invertor a nabíječku baterií do 1 zařízení, které využijete pro dlouhodobé napájení elektrických zařízení v domácnosti, v kanceláři, na cestách i kdekoliv jinde. Podporuje asymetrický 3fázový výstup s rozsahem 0 až 5 kW, čímž rozšiřuje aplikační scénáře na absolutní maximum. Měnič pak komunikuje se 40 až 60V bateriemi přes CANbus rozhraní a je plně kompatibilní s nejnovějšími modely od renomovaných značek Pylontech a Pytes. Na přístroji se dále nachází konektory RS232, RS485 a DRM, díky čemuž je systém dostatečně flexibilní.
Upozornění: instalaci výrobku smí provádět pouze pracovník s odbornou kvalifikací. Při montáži dodržujte příslušné bezpečnostní pokyny a elektrotechnické předpisy.
Hlavní přednosti
- Nízkonapěťový měnič pro napájení a dobíjení rozličných spotřebičů
- Kombinuje invertor a klasickou i solární nabíječku do 1 zařízení
- Komunikuje s akumulátory pomocí 2 konektorů CANbus
- Plná kompatibilita s bateriemi od značek Pylontech a Pytes
- Měnič podporuje olověné i lithium-iontové akumulátory
- Porty RS232, RS485 a DRM maximálně zvýší flexibilitu systému
- 2 solární MPPT regulátory s účinností konverze až 99,9 %
- Až o 30 % většího výnosu z FV panelu oproti PVM
- LCD displej zobrazí rozličné informace, statistiky a grafy
- Vzdálená správa přes bezdrátovou síť Wi-Fi a cloudové rozhraní
Efektivní, přehledný a spolehlivý
Měnič Deye SUN-10K nabízí poměr DC/AC 1,3, čímž minimalizuje dodatečné investice do zařízení. Uvnitř jsou zabudovány 2 MPPT trackery, které oproti PWM variantám dosahují až o 30 % většího výnosu z fotovoltaického panelu, aby neustále pracoval v blízkosti bodu maximálního výkonu. Přístroj umožňuje vzdálenou správu přes Wi-Fi a cloudové rozhraní a nechybí zde také možnost tlačítkového ovládání. Uživatelský komfort i přehlednost provozu dále zvýší konfigurovatelný LCD displej s dotykovým ovládáním, který vám zobrazí rozličné informace, statistiky či grafy pro důkladnou analýzu vašeho solárního systému.
Hybridní měnič podporuje ukládání energie z dieselového generátoru, proto zákazníkům poskytne dostatek energie pro nepřetržitý provoz 24/7. Při dobíjení baterie dochází k automatické adaptaci, neboť je součástí přístroje chytrý balancér Battery Management System (BMS). Ten obstará spolehlivou stabilizaci napětí jednotlivých článků, aby nedošlo k jejich následnému poškození. Každý obvod obsahuje senzory teploty i napětí a výkonové tranzistory, které dokáží článek vybíjet i odpojovat v případě potřeby.
K dispozici budete mít také 6 programovatelných časových úseků, funkci pro kontrolu poklesu frekvence napájení či unikátní technologii Grid Peak Shaving, která ovlivňuje stabilitu sítě a zároveň snižuje náklady za pořízení elektřiny. Střídač má zabudovaných mnoho ochranných funkcí – pojistka proti úderu bleskem, ochrana proti obrácené polaritě, detekce izolačního odporu, jednotka monitorování zbytkového proudu, ochrana proti nadproudu, pojistka proti zkratu nebo ochrana proti přepětí.
Nová zelená úsporám
Na měnič Deye Sun-10K můžete čerpat dotaci v rámci státního programu Nová zelená úsporám, který nabízí lidem finanční prostředky na stavbu fotovoltaické elektrárny. Případná žádost o státní podporu se ale neobejde bez papírování. V roce 2022 však byla zrušena podmínka, že 70 % vyrobené energie se musí využít pro vlastní spotřebu v daném místě, která vyšachovala řadu zájemců ze hry. To přináší výhodnější podmínky pro všechny žadatele o státní dotaci na domácí solární systém, která tak bude daleko dostupnější.
Specifikace
- Značka: Deye
- Model: SUN-10K
- PN: SUN-10K-SG04LP3-EU
- Určení: multifunkční měnič
- Typ: nízkonapěťový, hybridní
- Vhodné pro: solární FV panely
Provoz
- Křivka nabíjení: 3 fáze / vyrovnávání
- Proudové harmonické zkreslení: do 3 %
- Strategie nabíjení: autoadaptační
- Maximální účinnost měniče: až 97,6 %
- Účinnost dle evropských norem: 97 %
- Startovací napětí měniče: 160 V
- Vstupní výkon (DC): až 13 000 W
- Vstupní napětí (DC): 160 až 800 V
- Vstupní proud (FV): 26 + 13 A
- Maximální proud (FV ISC): 34 + 13 A
- Jmenovitý výstupní výkon (AC): 10 kW
- Maximální výstupní výkon (AC): 11 kW
- Výstupní napětí: 380 až 400 V AC
- Výstupní frekvence: 50 / 60 Hz
- Jmenovitý výstupní proud: 15,2 / 14,5 A
- Maximální proud: 22,7 / 21,7 A
- Maximální nabíjecí/vybíjecí proud: 210 A
Solární regulátor
- Celkový počet MPP trackerů: 2
- Počet stringů pro sledovač: 2 + 1
- Maximální účinnost MPPT: 99,9 %
- Rozsah napětí MPPT: 200 až 650 V
Rozhraní
- Komunikace s BMS: 1x RS485, 2x CAN
- Ostatní konektory: 1x RS232, 1x DRM
Baterie
- Balancér: Battery Management System (BMS)
- Jmenovité napětí akumulátoru: 40 až 60 V
- Kompatibilní značky: Pylontech, Pytes
- Podporovaný typ baterií: olověné, lithium-iontové
Funkce a výbava
- Hlavní tlačítko: ON/OFF
- Integrovaný displej: LCD
- Dotykové ovládání: Ano
- Zobrazení údajů: Ano
- Externí teplotní senzor: Ano
- Chytrý chladicí systém: Ano
- Další funkce: Smart Load, Grid Peak Shaving
Certifikáty a normy
- Bezpečnostní předpisy EMK: IEC62109-1/-2, EN61000-6-1,EN61000-6-2, EN61000-6-3,EN61000-6-4
- Regulace sítě: EN50549, AS4777.2, VDE0126, IEC61727, VDEN4105, G99, NBT32004, CEI0-21, NRS097, NBR16149/16150, RD1699
Ochrana a bezpečnost
- Detekce FV oblouku
- Ochrana FV vstupu před úderem blesku
- Ostrovní ochrana
- Pojistka proti přepólování FV vstupu
- Detekce izolačního odporu
- Jednotka pro sledování zbytkového proudu
- Výstupní nadproudová ochrana
- Výstupní zkratová ochrana
- Pojistka proti přepětí DC typ II / AC typ II
Odolnost a prostředí
- Vhodné prostředí: interiér, exteriér
- Doporučená montáž: na zeď
- Maximální hlučnost: do 45 dB(A)
- Stupeň krytí: IP65
- Prachuvzdornost: Ano
- Vodotěsnost: Ano
- Relativní vlhkost: 10 až 90 % RH
- Provozní teplota: -45 až +60 °C
Fyzické vlastnosti
- Barva: světle šedá
- Čistá hmotnost: 33,6 kg
- Rozměry (Š x V x H): 42,2 x 70,2 x 28,1 cm
- Hmotnost balení: 34,6 kg
- Rozměry balení (Š x V x H): 50 x 80 x 35 cm
Obsah balení
- 1x solární měnič Deye SUN-10K
- 1x nástěnný držák
- 1x LAN kabel
- 4x nerezový šroub M8
- 1x teplotní čidlo baterie
- 3x svorka senzoru
- 1x Wi-Fi modul
- 1x uživatelský návod k použití
Multifunkční 3fázový asymetrický (150%) hybridní měnič/střídač od výrobce DEYE, který kombinuje funkce měniče, solární nabíječky a nabíječky baterií. Nabízí nepřerušovanou podporu napájení s možností regulace. Komplexní LCD displej zajišťuje uživatelsky konfigurovatelné a snadno dostupné ovládání (nabíjení baterie, AC/solární nabíjení, přípustné vstupní napětí v závislosti na různých aplikacích atd.). Je vybaven portem RS-485/CAN pro komunikaci a správu. Měnič poskytuje další informace, statistiky, grafy + možnost dálkové správy přes dodávaný Wi-Fi dongle. Součástí balení jsou sondy pro měření spotřeby i datalogger. Elektroměr součástí není.
Měnič je vhodný pro použití s LiFePO4 bateriemi.
Tyto měniče jsou vybavené skvělou funkcí SmartLoad, která umožnuje připojit 230V spotřebič jen za určitých podmínek. K zapojení takového spotřebiče se využívá port GEN, který lze v nastavení změnit místo portu pro generátor na port pro chytře spínaný spotřebič. Pokud je tedy např baterie nabitá z 90 %, měnič zapne port GEN a připojí např. boiler. Po poklesu kapacity baterie na nastavenou úroveň opět spotřebič na portu GEN odpojí. Takto lze efektivně využívat přebytky právě k ohřevu vody v boileru, bazénu apod.
Nyní navíc se zárukou 10 let!
- Podporuje 3fázový asymetrický výstup 150%
- Tato série podporuje poměr 1,3 DC/AC
- Inteligentní a flexibilní systém - CAN, BMS, RS-485, RS-232, DRM
- Funkce dálkového vypnutí
- Inteligentní monitorovací platforma - nastavení, aktualizace FW, usnadnění provozu a údržby fotovoltaické elektrárny
- Unikátní aplikace Smart Load a funkce Grid peak shaving
- Stupeň krytí IP65
Schéma zapojení:
Toto zařízení je v seznamu výrobků programu Nová zelená úsporám (kód: SVT30772, SVT32118)
ZÁKLADNÍ SPECIFIKACE
Nabíječka (baterie) Typ baterie: olověný, lithium-iontový akumulátor, LiFePO4 Rozsah napětí baterie: 40-60 V Max. nabíjecí proud: 210 A Max. vybíjecí proud: 210 A Nabíjecí průběh: 3 stupně / vyrovnávání Externí teplotní senzor: ano Nabíjecí systém pro Li-Ion (LiFePO4) baterie: přizpůsobení pomocí systému BMS
PV vstup (fotovoltaika) Max. DC výkon na vstupu: 13000 W Vstupní napětí PV: 550 V (160-800 V) Rozsah MPPT: 200-650 V Rozsah DC napětí při plném zatížení: 350-650 V Náběhové napětí: 160 V Vstupní proud PV: 26 A + 13 A Max. PV ISC: 34 A + 17 A Počet MPPT: 2 Počet řetězců (string) na jeden MPPT: 2 + 1
Měnič (AC výstup) Výkon (jmenovitý): 10000 W (max. 11000 W) Výkon (špičkový): 2x jmenovitý, 10 vteřin Jmenovitý proud: 15,2 A (max. 22,7 A) Max. trvalý průchod střídavého proudu: 45 A Výstupní napětí: AC 220/380 V, AC 230/400 V (50/60 Hz), 3L/N/PE
Účinnost: 97 % (MPPT 99,9 %) Krytí: IP65 Rozměry: 700 x 422 x 279 mm Hmotnost: 33,6 kg SVT kód pro dotace: SVT30772, SVT32118
Multifunkční nízkonapěťový hybridní měnič Deye SUN-10K s nástěnným držákem kombinuje solární invertor a nabíječku baterií do 1 zařízení, které využijete pro dlouhodobé napájení elektrických zařízení v domácnosti, v kanceláři, na cestách i kdekoliv jinde. Podporuje asymetrický 3fázový výstup s rozsahem 0 až 5 kW, čímž rozšiřuje aplikační scénáře na absolutní maximum. Měnič pak komunikuje se 40 až 60V bateriemi přes CANbus rozhraní a je plně kompatibilní s nejnovějšími modely od renomovaných značek Pylontech a Pytes. Na přístroji se dále nachází konektory RS232, RS485 a DRM, díky čemuž je systém dostatečně flexibilní.
Upozornění: instalaci výrobku smí provádět pouze pracovník s odbornou kvalifikací. Při montáži dodržujte příslušné bezpečnostní pokyny a elektrotechnické předpisy.
Hlavní přednosti
- Nízkonapěťový měnič pro napájení a dobíjení rozličných spotřebičů
- Kombinuje invertor a klasickou i solární nabíječku do 1 zařízení
- Komunikuje s akumulátory pomocí 2 konektorů CANbus
- Plná kompatibilita s bateriemi od značek Pylontech a Pytes
- Měnič podporuje olověné i lithium-iontové akumulátory
- Porty RS232, RS485 a DRM maximálně zvýší flexibilitu systému
- 2 solární MPPT regulátory s účinností konverze až 99,9 %
- Až o 30 % většího výnosu z FV panelu oproti PVM
- LCD displej zobrazí rozličné informace, statistiky a grafy
- Vzdálená správa přes bezdrátovou síť Wi-Fi a cloudové rozhraní
Efektivní, přehledný a spolehlivý
Měnič Deye SUN-10K nabízí poměr DC/AC 1,3, čímž minimalizuje dodatečné investice do zařízení. Uvnitř jsou zabudovány 2 MPPT trackery, které oproti PWM variantám dosahují až o 30 % většího výnosu z fotovoltaického panelu, aby neustále pracoval v blízkosti bodu maximálního výkonu. Přístroj umožňuje vzdálenou správu přes Wi-Fi a cloudové rozhraní a nechybí zde také možnost tlačítkového ovládání. Uživatelský komfort i přehlednost provozu dále zvýší konfigurovatelný LCD displej s dotykovým ovládáním, který vám zobrazí rozličné informace, statistiky či grafy pro důkladnou analýzu vašeho solárního systému.
Hybridní měnič podporuje ukládání energie z dieselového generátoru, proto zákazníkům poskytne dostatek energie pro nepřetržitý provoz 24/7. Při dobíjení baterie dochází k automatické adaptaci, neboť je součástí přístroje chytrý balancér Battery Management System (BMS). Ten obstará spolehlivou stabilizaci napětí jednotlivých článků, aby nedošlo k jejich následnému poškození. Každý obvod obsahuje senzory teploty i napětí a výkonové tranzistory, které dokáží článek vybíjet i odpojovat v případě potřeby.
K dispozici budete mít také 6 programovatelných časových úseků, funkci pro kontrolu poklesu frekvence napájení či unikátní technologii Grid Peak Shaving, která ovlivňuje stabilitu sítě a zároveň snižuje náklady za pořízení elektřiny. Střídač má zabudovaných mnoho ochranných funkcí – pojistka proti úderu bleskem, ochrana proti obrácené polaritě, detekce izolačního odporu, jednotka monitorování zbytkového proudu, ochrana proti nadproudu, pojistka proti zkratu nebo ochrana proti přepětí.
Nová zelená úsporám
Na měnič Deye Sun-10K můžete čerpat dotaci v rámci státního programu Nová zelená úsporám, který nabízí lidem finanční prostředky na stavbu fotovoltaické elektrárny. Případná žádost o státní podporu se ale neobejde bez papírování. V roce 2022 však byla zrušena podmínka, že 70 % vyrobené energie se musí využít pro vlastní spotřebu v daném místě, která vyšachovala řadu zájemců ze hry. To přináší výhodnější podmínky pro všechny žadatele o státní dotaci na domácí solární systém, která tak bude daleko dostupnější.
Specifikace
- Značka: Deye
- Model: SUN-10K
- PN: SUN-10K-SG04LP3-EU
- Určení: multifunkční měnič
- Typ: nízkonapěťový, hybridní
- Vhodné pro: solární FV panely
Provoz
- Křivka nabíjení: 3 fáze / vyrovnávání
- Proudové harmonické zkreslení: do 3 %
- Strategie nabíjení: autoadaptační
- Maximální účinnost měniče: až 97,6 %
- Účinnost dle evropských norem: 97 %
- Startovací napětí měniče: 160 V
- Vstupní výkon (DC): až 13 000 W
- Vstupní napětí (DC): 160 až 800 V
- Vstupní proud (FV): 26 + 13 A
- Maximální proud (FV ISC): 34 + 13 A
- Jmenovitý výstupní výkon (AC): 10 kW
- Maximální výstupní výkon (AC): 11 kW
- Výstupní napětí: 380 až 400 V AC
- Výstupní frekvence: 50 / 60 Hz
- Jmenovitý výstupní proud: 15,2 / 14,5 A
- Maximální proud: 22,7 / 21,7 A
- Maximální nabíjecí/vybíjecí proud: 210 A
Solární regulátor
- Celkový počet MPP trackerů: 2
- Počet stringů pro sledovač: 2 + 1
- Maximální účinnost MPPT: 99,9 %
- Rozsah napětí MPPT: 200 až 650 V
Rozhraní
- Komunikace s BMS: 1x RS485, 2x CAN
- Ostatní konektory: 1x RS232, 1x DRM
Baterie
- Balancér: Battery Management System (BMS)
- Jmenovité napětí akumulátoru: 40 až 60 V
- Kompatibilní značky: Pylontech, Pytes
- Podporovaný typ baterií: olověné, lithium-iontové
Funkce a výbava
- Hlavní tlačítko: ON/OFF
- Integrovaný displej: LCD
- Dotykové ovládání: Ano
- Zobrazení údajů: Ano
- Externí teplotní senzor: Ano
- Chytrý chladicí systém: Ano
- Další funkce: Smart Load, Grid Peak Shaving
Certifikáty a normy
- Bezpečnostní předpisy EMK: IEC62109-1/-2, EN61000-6-1,EN61000-6-2, EN61000-6-3,EN61000-6-4
- Regulace sítě: EN50549, AS4777.2, VDE0126, IEC61727, VDEN4105, G99, NBT32004, CEI0-21, NRS097, NBR16149/16150, RD1699
Ochrana a bezpečnost
- Detekce FV oblouku
- Ochrana FV vstupu před úderem blesku
- Ostrovní ochrana
- Pojistka proti přepólování FV vstupu
- Detekce izolačního odporu
- Jednotka pro sledování zbytkového proudu
- Výstupní nadproudová ochrana
- Výstupní zkratová ochrana
- Pojistka proti přepětí DC typ II / AC typ II
Odolnost a prostředí
- Vhodné prostředí: interiér, exteriér
- Doporučená montáž: na zeď
- Maximální hlučnost: do 45 dB(A)
- Stupeň krytí: IP65
- Prachuvzdornost: Ano
- Vodotěsnost: Ano
- Relativní vlhkost: 10 až 90 % RH
- Provozní teplota: -45 až +60 °C
Fyzické vlastnosti
- Barva: světle šedá
- Čistá hmotnost: 33,6 kg
- Rozměry (Š x V x H): 42,2 x 70,2 x 28,1 cm
- Hmotnost balení: 34,6 kg
- Rozměry balení (Š x V x H): 50 x 80 x 35 cm
Obsah balení
- 1x solární měnič Deye SUN-10K
- 1x nástěnný držák
- 1x LAN kabel
- 4x nerezový šroub M8
- 1x teplotní čidlo baterie
- 3x svorka senzoru
- 1x Wi-Fi modul
- 1x uživatelský návod k použití
Multifunkční nízkonapěťový hybridní měnič Deye SUN-10K s nástěnným držákem kombinuje solární invertor a nabíječku baterií do 1 zařízení, které využijete pro dlouhodobé napájení elektrických zařízení v domácnosti, v kanceláři, na cestách i kdekoliv jinde. Podporuje asymetrický 3fázový výstup s rozsahem 0 až 5 kW, čímž rozšiřuje aplikační scénáře na absolutní maximum. Měnič pak komunikuje se 40 až 60V bateriemi přes CANbus rozhraní a je plně kompatibilní s nejnovějšími modely od renomovaných značek Pylontech a Pytes. Na přístroji se dále nachází konektory RS232, RS485 a DRM, díky čemuž je systém dostatečně flexibilní. Upozornění: instalaci výrobku smí provádět pouze pracovník s odbornou kvalifikací. Při montáži dodržujte příslušné bezpečnostní pokyny a elektrotechnické předpisy.
Záruka 10 let
Během prvních pěti let je záruka na všechny díly včetně poplatků za práci. Během druhého pětiletého období se záruka vztahuje na všechny díly s výjimkou LCD, ventilátoru a poplatků za práci. Podrobné informací o 10leté záruce od společnosti DEYE naleznete v přiložené příloze.
Hlavní přednosti
- Nízkonapěťový měnič pro napájení a dobíjení rozličných spotřebičů - Kombinuje invertor a klasickou i solární nabíječku do 1 zařízení - Komunikuje s akumulátory pomocí 2 konektorů CANbus - Plná kompatibilita s bateriemi od značek Pylontech a Pytes - Měnič podporuje olověné i lithium-iontové akumulátory - Porty RS232, RS485 a DRM maximálně zvýší flexibilitu systému - 2 solární MPPT regulátory s účinností konverze až 99,9 % - Až o 30 % většího výnosu z FV panelu oproti PVM - LCD displej zobrazí rozličné informace, statistiky a grafy - Vzdálená správa přes bezdrátovou síť Wi-Fi a cloudové rozhraní
Efektivní, přehledný a spolehlivý
Měnič Deye SUN-10K nabízí poměr DC/AC 1,3, čímž minimalizuje dodatečné investice do zařízení. Uvnitř jsou zabudovány 2 MPPT trackery, které oproti PWM variantám dosahují až o 30 % většího výnosu z fotovoltaického panelu, aby neustále pracoval v blízkosti bodu maximálního výkonu. Přístroj umožňuje vzdálenou správu přes Wi-Fi a cloudové rozhraní a nechybí zde také možnost tlačítkového ovládání. Uživatelský komfort i přehlednost provozu dále zvýší konfigurovatelný LCD displej s dotykovým ovládáním, který vám zobrazí rozličné informace, statistiky či grafy pro důkladnou analýzu vašeho solárního systému. Hybridní měnič podporuje ukládání energie z dieselového generátoru, proto zákazníkům poskytne dostatek energie pro nepřetržitý provoz 24/7. Při dobíjení baterie dochází k automatické adaptaci, neboť je součástí přístroje chytrý balancér Battery Management System (BMS). Ten obstará spolehlivou stabilizaci napětí jednotlivých článků, aby nedošlo k jejich následnému poškození. Každý obvod obsahuje senzory teploty i napětí a výkonové tranzistory, které dokáží článek vybíjet i odpojovat v případě potřeby. K dispozici budete mít také 6 programovatelných časových úseků, funkci pro kontrolu poklesu frekvence napájení či unikátní technologii Grid Peak Shaving, která ovlivňuje stabilitu sítě a zároveň snižuje náklady za pořízení elektřiny. Střídač má zabudovaných mnoho ochranných funkcí – pojistka proti úderu bleskem, ochrana proti obrácené polaritě, detekce izolačního odporu, jednotka monitorování zbytkového proudu, ochrana proti nadproudu, pojistka proti zkratu nebo ochrana proti přepětí.
Nová zelená úsporám
Na měnič Deye Sun-10K můžete čerpat dotaci v rámci státního programu Nová zelená úsporám, který nabízí lidem finanční prostředky na stavbu fotovoltaické elektrárny. Případná žádost o státní podporu se ale neobejde bez papírování. V roce 2022 však byla zrušena podmínka, že 70 % vyrobené energie se musí využít pro vlastní spotřebu v daném místě, která vyšachovala řadu zájemců ze hry. To přináší výhodnější podmínky pro všechny žadatele o státní dotaci na domácí solární systém, která tak bude daleko dostupnější. (kód: SVT30772, SVT32118)
Specifikace
Značka: Deye Model: SUN-10K PN: SUN-10K-SG04LP3-EU Určení: multifunkční měnič Typ: nízkonapěťový, hybridní Vhodné pro: solární FV panely
Provoz
Křivka nabíjení: 3 fáze / vyrovnávání Proudové harmonické zkreslení: do 3 % Strategie nabíjení: autoadaptační Maximální účinnost měniče: až 97,6 % Účinnost dle evropských norem: 97 % Startovací napětí měniče: 160 V Vstupní výkon (DC): až 13 000 W Vstupní napětí (DC): 160 až 800 V Vstupní proud (FV): 26 + 13 A Maximální proud (FV ISC): 34 + 13 A Jmenovitý výstupní výkon (AC): 10 kW Maximální výstupní výkon (AC): 11 kW Výstupní napětí: 380 až 400 V AC Výstupní frekvence: 50 / 60 Hz Jmenovitý výstupní proud: 15,2 / 14,5 A Maximální proud: 22,7 / 21,7 A Maximální nabíjecí/vybíjecí proud: 210 A
Solární regulátor
Celkový počet MPP trackerů: 2 Počet stringů pro sledovač: 2 + 1 Maximální účinnost MPPT: 99,9 % Rozsah napětí MPPT: 200 až 650 V
Rozhraní
Komunikace s BMS: 1x RS485, 2x CAN Ostatní konektory: 1x RS232, 1x DRM
Baterie
Balancér: Battery Management System (BMS) Jmenovité napětí akumulátoru: 40 až 60 V Kompatibilní značky: Pylontech, Pytes Podporovaný typ baterií: olověné, lithium-iontové
Funkce a výbava
Hlavní tlačítko: ON/OFF Integrovaný displej: LCD Dotykové ovládání: Ano Zobrazení údajů: Ano Externí teplotní senzor: Ano Chytrý chladicí systém: Ano Další funkce: Smart Load, Grid Peak Shaving
Certifikáty a normy
Bezpečnostní předpisy EMK: IEC62109-1/-2, EN61000-6-1,EN61000-6-2, EN61000-6-3,EN61000-6-4 Regulace sítě: EN50549, AS4777.2, VDE0126, IEC61727, VDEN4105, G99, NBT32004, CEI0-21, NRS097, NBR16149/16150, RD1699
Ochrana a bezpečnost
Detekce FV oblouku Ochrana FV vstupu před úderem blesku Ostrovní ochrana Pojistka proti přepólování FV vstupu Detekce izolačního odporu Jednotka pro sledování zbytkového proudu Výstupní nadproudová ochrana Výstupní zkratová ochrana Pojistka proti přepětí DC typ II / AC typ II
Odolnost a prostředí
Vhodné prostředí: interiér, exteriér Doporučená montáž: na zeď Maximální hlučnost: do 45 dB(A) Stupeň krytí: IP65 Prachuvzdornost: Ano Vodotěsnost: Ano Relativní vlhkost: 10 až 90 % RH Provozní teplota: -45 až +60 °C
Fyzické vlastnosti
Barva: světle šedá Čistá hmotnost: 33,6 kg Rozměry (Š x V x H): 42,2 x 70,2 x 28,1 cm Hmotnost balení: 34,6 kg Rozměry balení (Š x V x H): 50 x 80 x 35 cm
Obsah balení
1x solární měnič Deye SUN-10K 1x nástěnný držák 1x paralelní kabel 1x 6hranný klíč typu L 4x nerezový šroub M8 1x teplotní čidlo baterie 3x svorka senzoru 1x Wi-Fi modul 1x elektroměr 1x uživatelský návod k použití
Všestranný nízkonapěťový 3fázový hybridní měnič Deye SUN-10K s nástěnným držákem kombinuje solární invertor a nabíječku baterií. Podporuje asymetrický 3fázový výstup s rozsahem 0 až 5 kW na každé fázi, možnost přetížení o 100 % po dobu 10 s, čímž rozšiřuje aplikační scénáře na absolutní maximum. Měnič je kompatibilní s nízkonapěťovými 40 až 60V bateriemi. Komunikace s BMS probíhá přes CAN nebo RS485 rozhraní a je plně kompatibilní i s nejnovějšími modely baterií jiných značek. Barevný LCD displej zajišťuje uživatelsky přívětivé rozhraní pro přehled i konfiguraci systému (řízení baterie, AC / solární nabíjení v závislosti na různých aplikacích atd.). Největší výhodou tohoto měniče je nastavitelný vstup / výstup „smart load“ kam lze připojit generátor, stringový měnič, nebo topnou patronu pro ohřev vody. Možnosti tohoto portu vám nabízejí využít podobné funkce jako wattrouter.
Klíčové vlastnosti
- Podporuje 3fázový nesymetrický výstup
- Počet MPP Trackerů: 2 vstupy (2+1)
- Rozsah napětí MPPT: 200 až 650 V
- Rozhraní ke komunikaci: CAN/RS-485 (pro BMS), Modbus (RTU 485 například pro Loxone, nebo externí řídící systém), RS-232 (pro cloud dongle)
- Inteligentní monitorovací platforma Solarman pro správu fotovoltaických elektráren. Lze osadit komunikačním rozhraním přes Wi-Fi (v balení), Ethernet, nebo LTE.
- Unikátní funkce Smart Load, Grid peak shaving, phase balancing
- Stupeň krytí IP65
- Funkce Anti-PID
- Toto zařízení je v seznamu výrobků programu Nová zelená úspora (kód: SVT30772, SVT32118)
Záruka 10 let
Během prvních pěti let je záruka na všechny díly včetně poplatků za práci. Během druhého pětiletého období se záruka vztahuje na všechny díly s výjimkou LCD, ventilátoru a poplatků za práci. Podrobné informací o 10leté záruce od společnosti DEYE naleznete zde.
Obsah balení
- Hybridní měnič
- Nástěnný držák
- 4x kotva do betonu
- 3x měřicí cívka 100 A / 50 mA
- Teplotní čidlo pro Pb baterie
- Wi-Fi dongle
Multifunkční 3fázový asymetrický (150%) hybridní měnič/střídač od výrobce DEYE, který kombinuje funkce měniče, solární nabíječky a nabíječky baterií. Nabízí nepřerušovanou podporu napájení s možností regulace. Komplexní LCD displej zajišťuje uživatelsky konfigurovatelné a snadno dostupné ovládání (nabíjení baterie, AC/solární nabíjení, přípustné vstupní napětí v závislosti na různých aplikacích atd.). Je vybaven portem RS-485/CAN pro komunikaci a správu. Měnič poskytuje další informace, statistiky, grafy + možnost dálkové správy přes dodávaný Wi-Fi dongle. Součástí balení jsou sondy pro měření spotřeby i datalogger. Elektroměr součástí není.
Měnič je vhodný pro použití s LiFePO4 bateriemi.
Tyto měniče jsou vybavené skvělou funkcí SmartLoad, která umožnuje připojit 230V spotřebič jen za určitých podmínek. K zapojení takového spotřebiče se využívá port GEN, který lze v nastavení změnit místo portu pro generátor na port pro chytře spínaný spotřebič. Pokud je tedy např baterie nabitá z 90 %, měnič zapne port GEN a připojí např. boiler. Po poklesu kapacity baterie na nastavenou úroveň opět spotřebič na portu GEN odpojí. Takto lze efektivně využívat přebytky právě k ohřevu vody v boileru, bazénu apod.
Nyní navíc se zárukou 10 let!
- Podporuje 3fázový asymetrický výstup 150%
- Tato série podporuje poměr 1,3 DC/AC
- Inteligentní a flexibilní systém - CAN, BMS, RS-485, RS-232, DRM
- Funkce dálkového vypnutí
- Inteligentní monitorovací platforma - nastavení, aktualizace FW, usnadnění provozu a údržby fotovoltaické elektrárny
- Unikátní aplikace Smart Load a funkce Grid peak shaving
- Stupeň krytí IP65
Schéma zapojení:
Toto zařízení je v seznamu výrobků programu Nová zelená úsporám (kód: SVT30772, SVT32118)
ZÁKLADNÍ SPECIFIKACE
Nabíječka (baterie) Typ baterie: olověný, lithium-iontový akumulátor, LiFePO4 Rozsah napětí baterie: 40-60 V Max. nabíjecí proud: 210 A Max. vybíjecí proud: 210 A Nabíjecí průběh: 3 stupně / vyrovnávání Externí teplotní senzor: ano Nabíjecí systém pro Li-Ion (LiFePO4) baterie: přizpůsobení pomocí systému BMS
PV vstup (fotovoltaika) Max. DC výkon na vstupu: 13000 W Vstupní napětí PV: 550 V (160-800 V) Rozsah MPPT: 200-650 V Rozsah DC napětí při plném zatížení: 350-650 V Náběhové napětí: 160 V Vstupní proud PV: 26 A + 13 A Max. PV ISC: 34 A + 17 A Počet MPPT: 2 Počet řetězců (string) na jeden MPPT: 2 + 1
Měnič (AC výstup) Výkon (jmenovitý): 10000 W (max. 11000 W) Výkon (špičkový): 2x jmenovitý, 10 vteřin Jmenovitý proud: 15,2 A (max. 22,7 A) Max. trvalý průchod střídavého proudu: 45 A Výstupní napětí: AC 220/380 V, AC 230/400 V (50/60 Hz), 3L/N/PE
Účinnost: 97 % (MPPT 99,9 %) Krytí: IP65 Rozměry: 700 x 422 x 279 mm Hmotnost: 33,6 kg SVT kód pro dotace: SVT30772, SVT32118
