Eastron SDM630MCT- 1A/5A CT, elektroměr, jednofázový/třífázový, RS-485 RTU Modbus
Kód zboží (ID): 5593676
vytisknout
Stav zboží:
Nové
Dostupnost:
skladem (ext. sklad)
Datum odeslání:
Expedujeme zítra
Výrobce:
EASTRON
Kód zboží:
5593676
Číslo zboží (PN):
SDM630MCT
EAN:
Záruka koncový zákazník:
24 měsíců
Záruka při koupi na IČO:
24 měsíců
Cena bez DPH: *
3405.3 Kč
Cena vč. DPH: *
4120 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:

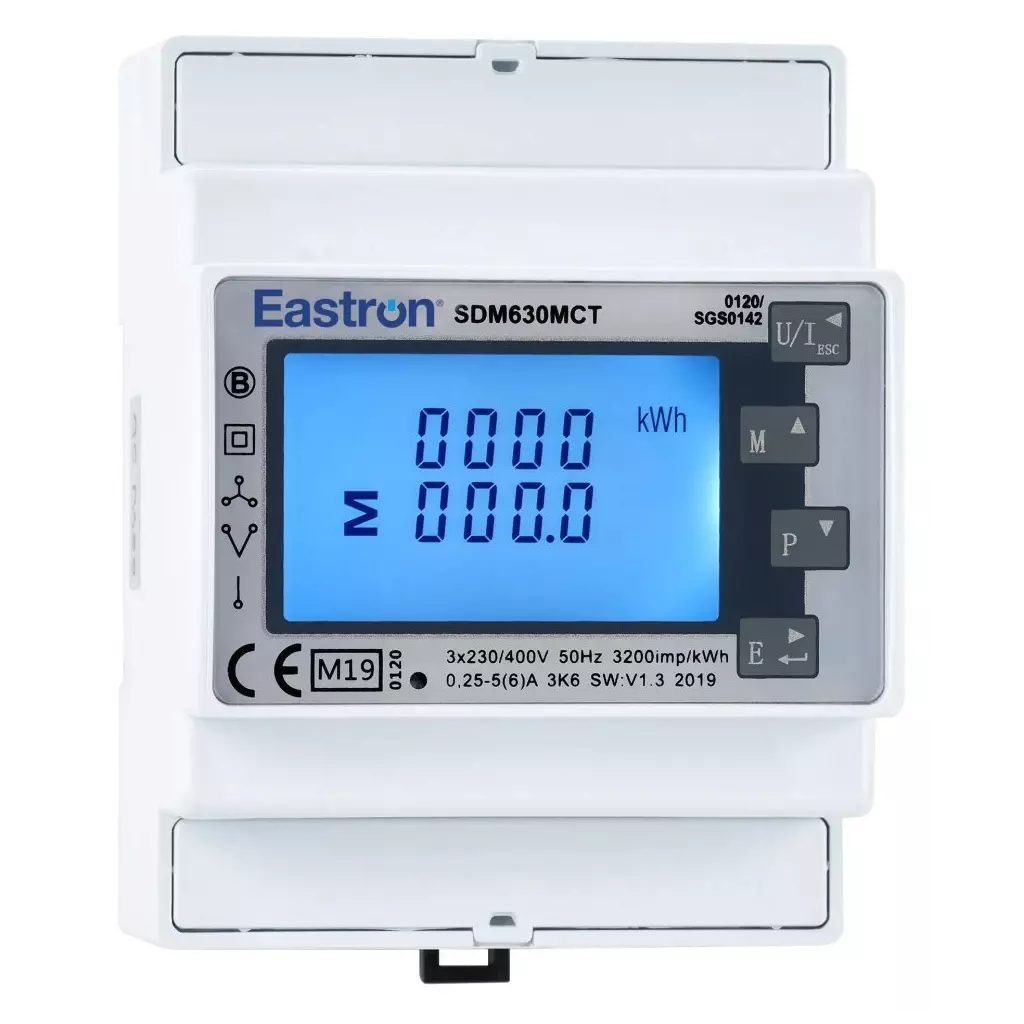

Eastron SDM630MCT
Třífázový multifunkční elektroměr na DIN lištu určený pro měření spotřeby elektrické energie prostřednictvím externích proudových transformátorů (CT) s poměrem 1/5 A.
Přístroj měří širokou sadu elektrických veličin včetně činné a jalové energie (kWh, kVArh), výkonu (W, VA, VAr), účiníku (PF), napětí, proudu, frekvence, THD a hodnot Max. DMD. Podporuje obousměrné měření pro odběr i dodávku energie. Komunikaci zajišťuje rozhraní RS-485 Modbus RTU s přenosovými rychlostmi 2 400 až 38 400 bps a adresovým rozsahem 1–247.
Elektroměr je osazen podsvíceným LCD displejem s maximálním zobrazením 9 999 999,9 kWh/kVArh a disponuje 2 pasivními impulzními výstupy. Přístroj splňuje třídu 0,5S dle IEC 62052-22 a třídu C dle EN 50470-3:2022. Je certifikován dle MID B+D (certifikát 0120/SGS0703) a UL (certifikát UL-US-2555352-1). Stupeň krytí čelního panelu je IP51.
- Třífázový elektroměr na DIN lištu s CT vstupy pro proudové transformátory s poměrem 1 A nebo 5 A.
- Měření napětí 100–277 V AC (fáze–nulový vodič) a 100–480 V AC (fáze–fáze), frekvence 50 nebo 60 Hz.
- Komunikace RS-485 Modbus RTU s adresovým rozsahem 1–247 a komunikační vzdáleností až 1 000 m.
- Dva pasivní impulzní výstupy – výstup 1 konfigurovatelný (šířka pulzu 200 / 100 / 60 ms, výchozí 200 ms), výstup 2 s hodnotou 3 200 imp/kWh a šířkou pulzu 100 ms.
- Třída 0,5S dle IEC 62052-22 pro činnou energii a třída C dle EN 50470-3:2022; přesnost napětí a proudu ±0,5 %, frekvence ±0,2 %.
- Certifikace MID B+D dle EU směrnice 2014/32/EU a certifikace UL pro trh v USA.
- Obousměrné měření činné energie (import/export) s volitelnou podporou více tarifů (multi-tariff) a dvou tarifů (dual power source).
- Konfigurovatelný bezplatným konfiguračním softwarem; 2 volitelné digitální vstupy.
- Kompaktní rozměry 94,5 × 72 × 65 mm pro montáž na DIN lištu, krytí IP51 (čelní panel) / IP20 (celý přístroj).
Varianty a objednací možnosti SDM630MCT série je dostupná v několika konfiguracích: základní model SDM630MCT s RS-485 Modbus RTU, model SDM630MCT-MB s M-Bus komunikací, model SDM630MCT-2T se dvěma tarify a RS-485, model SDM630MCT-MT s více tarify a RS-485, model SDM630MCT-2T-MB se dvěma tarify a M-Bus a model SDM630MCT-E s RS-485 Modbus RTU. Všechny varianty podporují zapojení 3PH-4W, 3PH-3W a 1PH-2W.
Elektromagnetická kompatibilita a normy Přístroj splňuje požadavky norem EN 61326-1:2021, EN 61326-2-3:2021 a EN IEC 62052-11:2021/A11:2022. Odolnost proti elektrostatickému výboji je 8 kV (kontakt) / 15 kV (vzduch). Vyzařované a vedené emise odpovídají normě EN 55022. Stupeň znečištění prostředí je 2, elektromagnetické prostředí E2, instalační kategorie CAT III.
ZÁKLADNÍ SPECIFIKACE
Jmenovité napětí: 3 × 230/400 V AC Rozsah napětí (fáze–nulový vodič): 100–277 V AC, max. 277 V Rozsah napětí (fáze–fáze): 100–480 V AC, max. 480 V Proudový vstup: 0,05–5(6) A, max. 6 A (přes CT 1 A nebo 5 A) Jmenovitý proud: 1 A / 5 A (CT) Provozní rozsah proudu: 0,4 % Ib – Imax Odolnost přetížení proudem: 20 Imax po dobu 0,5 s Výdržné napětí AC: 4 kV po dobu 1 minuty Výdržné impulzní napětí: 6 kV – 1,2/50 µs Příkon na fázi: ≤ 2 W/10 VA Provozní kmitočet: 50 nebo 60 Hz Komunikace: RS-485 Modbus RTU (2 400–38 400 bps, adresy 1–247, max. 64 zařízení na sběrnici, vzdálenost 1 000 m) Impulzní výstupy: 2, pasivní typ; výstup 1 konfigurovatelný, výstup 2: 3 200 imp/kWh, šířka pulzu 100 ms Přesnostní třída: 0,5S dle IEC 62052-22 / třída C dle EN 50470-3:2022 Provozní teplota: -40 až +70 °C Referenční teplota: 23 °C ± 2 °C Krytí: IP51 (čelní panel), IP20 (celý přístroj) Instalační kategorie: CAT III Rozměry: 94,5 × 72 × 65 mm Montáž: DIN lišta
Inteligentní elektroměr pro 1fázové a 3fázové měření. Mezi měřené parametry patří napětí (V), frekvence (Hz), proud (A), výkon (kW/kVA/kVAr), import, export a celková energie (kWh/kVArh). Přístroj může měřit také maximální odběr proudu a výkonu. Tento přístroj měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) proudu v síti. K dispozici je komunikační port RS-485 Modbus RTU.
Zobrazené parametry
- Napětí mezi fázemi a nulou (V)
- Fázový proud (A)
- Celkové harmonické zkreslení napětí (U% THD)
- Proudové celkové harmonické zkreslení (I% THD)
- Frekvence (Hz)
- Účiník (PF)
- Maximální proudová spotřeba (MD A)
- Maximální odběr výkonu (MD kW)
- Činný výkon (kW)
- Jalový výkon (kVAr)
- Zdánlivý výkon (kVA)
- Import aktivní energie (kWh)
- Export činné energie (kWh)
- Celková činná energie (kWh)
- Importovaná jalová spotřeba (kVArh)
- Exportovaná jalová spotřeba (kVArh)
- Celková jalová spotřeba (kVArh)
Důležité vlastnosti
- Napětí mezi fázemi a nulovým vodičem: 100 až 276 V (AC), neplatí pro 3p3w
- Napětí mezi fázemi: 173 až 480 V (AC), pouze pro 3p
- Rozměry: 94,5 x 72 x 65 mm
- Krytí: IP51
- V balení jsou tři cívky s otvorem pro kabel s max. průměrem 34 mm
Obsah balení
- Elektroměr
- (3) měřící cívka na 300 A
