Victron BlueSolar 150/35 MPPT solární regulátor

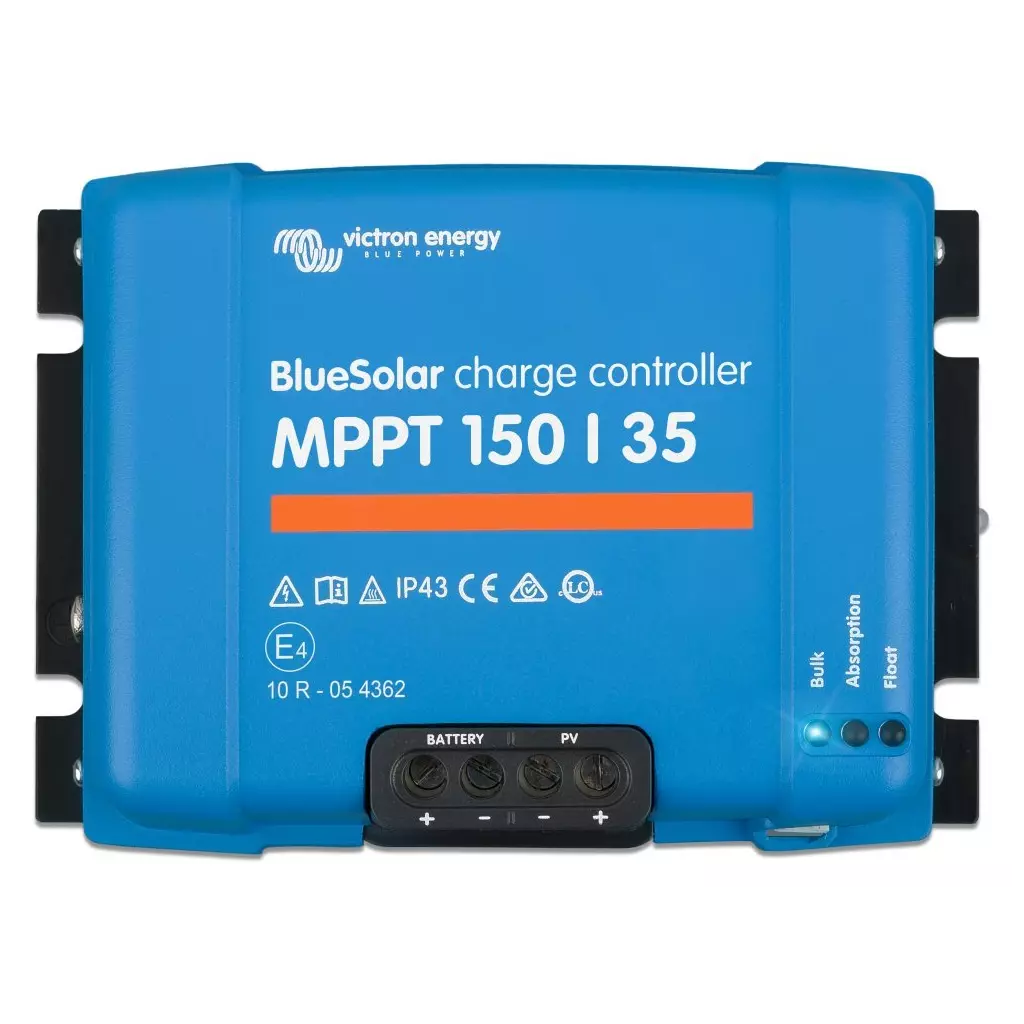

Victron BlueSolar 150/35 MPPT

Robustní a rychlý MPPT regulátor pro náročné podmínky s napětím panelů až 150 V, maximální nabíjecí proud 35 A. Baterie 12/24/48 V, FV max. 500/1000/2000 Wp.

Ultra-rychlé Maximum Power Point Tracking (MPPT) MPPT solární regulátory Victron Energy patří mezi absolutní světovou špičku v tomto oboru. Nabízí ultra rychlé MPPT sledování, které zajišťuje maximální možné solární zisky. Zejména při zatažené obloze s častou změnou intenzity osvitu jsou solární zisky o 30 % vyšší oproti klasickým PWM regulátorům nebo o 10 % vyšší oproti pomalejším MPPT regulátorům.

Maximální výkon solárních panelů je u 12 V systémů 500 Wp, u 24 V systémů 1000 Wp a u 48 V systémů 2000 Wp. V případě překročení těchto hodnot se regulátor nepoškodí, ale pouze automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty. Solární regulátor je továrně přednastaven pro 8 typů baterií - volba vhodného typu se provádí pomocí otočného přepínače umístěného na těle regulátoru. Maximální napětí na prázdno (označováno jako Voc) připojených solárních panelů nesmí překročit hodnotu 150 V (pozor: s klesající venkovní teplotou roste napětí solárních panelů). Maximální vstupní zkratový proud FV panelů nesmí překročit hodnotu 40 A, jinak může dojít k trvalému poškození.

---

Správnou volbu vašeho MPPT regulátoru (BlueSolar/SmartSolar) dle parametrů FV pole si můžete ověřit v tomto konfigurátoru nebo v novější verzi, kterou naleznete na adrese www.victronenergy.com/support-and-downloads/software.

---

Řada regulátorů MPPT BlueSolar MPPT umožňuje připojení externího Bluetooth adaptéru s označením Smart Dongle: Tento externí BT adaptér přináší možnost propojení chytrého telefonu/tabletu (aplikace VictronConnect) se solárním regulátorem. Můžete monitorovat mnoho parametrů systému a historické statistiky za posledních 30 dnů. Dále máte možnost provádět nastavení provozních parametrů.

Pokud chcete provést výše uvedené pomocí PC, pak máte možnost použít pro propojení regulátoru a PC kabel VE.direct na USB. Do počítače si pouze nainstalujete program Victron Connect.

Vnitřní elektronické komponenty jsou chráněny nátěrem z pryskyřice proti nepříznivým vlivům a pro dlouhou životnost. Nabízí tak zvýšenou odolnost krytí IP43 pro elektronické komponenty a IP22 pro připojovací konektory. Určeno pro vertikální polohu na nehořlavý podklad, se zapojením kabeláže zespodu.

Regulátor obsahuje vnitřní teplotní senzor pro odpovídající úpravu nabíjecího napětí. Automatická detekce systémového napětí 12/24/48 V.

Adaptivní třístupňové nabíjení: 1. rychlé nabíjení (Bulk), 2. absorpční (Absorption) a 3. udržovací (Float). Zpočátku při rychlém nabíjení je generován vysoký proud a nižší napětí pro rychlé dobíjení vybité baterie. Po této fázi následuje konstantní napětí se snižováním proudu pro úplné nabití baterie bez nebezpečného přebíjení snižující životnost baterie. Nabitá baterie je udržována v nabitém stavu velmi nízkým proudem i nízkým napětím. Pokud napětí na akumulátoru klesne pod 13,2 V například vlivem zátěže, spustí se nový nabíjecí cyklus.

Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie. U 12 V baterie doporučujeme panely s minimálním počtem 32 článků a s maximálním počtem 108 článků (panely v sérii). Je tedy možné nabíjet 12 V baterii i panely s pracovním napětím 24 V. U 24 V systémů doporučujeme panely s minimálním počtem 72 článků a s maximálním počtem 108 článků. Účelem je dosažení dostatečného napětí pro efektivní a plné nabíjení baterie.

Tato výkonnější řada solárních regulátorů není vybavena DC výstupem. Pro připojení DC zátěže k baterii doporučujeme použít „Ochranu baterií BP“ s maximálním proudem zátěže až 220 A.

Jako důkaz vysoké kvality na všechny MPPT regulátory poskytuje Victron Energy prodlouženou plnou záruku 5 let.

---

Upozornění: MPPT regulátory Victron Energy není povoleno používat v kombinaci s optimizéry fotovoltaických panelů. Při použití může dojít k poškození MPPT regulátorů i optimizérů a toto poškození nemusí být uznáno jako oprávněná reklamace.

---

ZÁKLADNÍ SPECIFIKACE

Napětí baterie: 12/24/48 V autodetekce (36 V manuální - softwarově) Jmenovitý nabíjecí proud: 35 A Jmenovitý výkon fotovoltaiky, 12 V: 500 W Jmenovitý výkon fotovoltaiky, 24 V: 1000 W Jmenovitý výkon fotovoltaiky, 36 V: 1500 W Jmenovitý výkon fotovoltaiky, 48 V: 2000 W Maximální FV napětí (otevřený obvod): 150 V Max. zkratový proud: 40 A Účinnost (max.): 98 % Hmotnost: 1,25 kg Rozměry: 186 x 130 x 70 mm

---

Aplikace VictronConnect:

Aplikace VictronConnect pro mobilní zařízení s Androidem

Aplikace VictronConnect pro mobilní zařízení s iOS

Aplikace VictronConnect pro Mac zařízení

Aplikace je také ke stažení na stránce výrobce Victron Energy (Mac/Windows/Linux/iOS/Android): https://www.victronenergy.com/support-and-downloads/software#victronconnect-app

---

Konfigurátor (verze 2.6): https://www.victronenergy.com/upload/software/VE-MPPT-Calc-2_6.xlsx

---

Správnou volbu vašeho MPPT regulátoru dle parametrů FV pole si můžete ověřit v tomto konfigurátoru (v2.4) nebo v novější verzi, kterou naleznete na adrese www.victronenergy.com/support-and-downloads/software.

---

Podrobný online manuál s popisem všech funkcí: Anglická verze Česká verze (translate.google překlad)

---

Solární regulátor BlueSolar zpracovává energii ze solárních panelů a ukládá ji do baterií, maximalizuje solární zisky, inteligentně udržuje stav baterie a prodlužuje její životnost. Solární regulátor BlueSolar umí dobít i silně vybitou baterii, protože může pracovat s napětím baterie až 0 voltů za předpokladu, že články nejsou trvale sulfatovány nebo jinak poškozeny. Hlavní vlastnosti:Ultra rychlá MPPT technologie:Regulátor neustále sleduje napětí a proud ze solárních panelů a díky technologii MPPT z nich získává maximum energie, což je zvláště výhodné při proměnné intenzitě slunečního záření. MPPT technologie zajišťuje až o 30 % vyšší zisk energie ve srovnání se solárními regulátory PWM a až o 10 % vyšší zisk ve srovnání s pomalejšími regulátory MPPT.Vzdálený monitoring a ovládání:Pokud je vaše instalace připojena k internetu pomocí zařízení GX, portál VRM poskytuje přístup vašim zařízením kdykoli a kdekoli. VE.Direct konektor:VE.Direct slouží k připojení k zařízení GX, PC nebo jiným zařízením.Vynikající účinnost konverze:Regulátor má vynikající účinnost konverze. Maximální účinnost přesahuje 98 %. Jednou z výhod vysoké účinnosti je, že regulátor nemá chladicí ventilátor a maximální výstupní proud je zaručen až do okolní teploty 40 °C (104 °F). Další vlastnosti: přirozené pasivní chlazení automatické rozpoznání napětí baterie ochrana proti přehřátí a snížení výkonu při vysoké teplotě flexibilní nabíjecí algoritmus vnitřní teplotní senzor kompenzuje teplotu absorpce a udržovacího nabíjecího napětí funkce obnovy zcela vybité baterie zahájí nabíjení, i když je baterie úplně vybitá znovu se připojí k plně vybité Li-ion baterii s integrovanou funkcí odpojeníTechnické parametry: napětí baterie (automatická volba): 12 V/24 V/48 V nabíjecí proud: 35 A FV max: 12 V: 500 W / 24 V: 1000 W / 48 V: 2000 W maximální napětí FV naprázdno: 150 V maximální efektivita: 98 % provozní teplota: -30 až +60 °C  terminály: 16 mm² / AWG2 třída ochrany: IP43 (elektronické komponenty), IP22 (konektory) rozměry (v x š x h): 130 x 186 x 70 mm hmotnost: 1,25 kgUpozornění:MPPT regulátory Victron Energy není povoleno používat v kombinaci s optimizéry fotovoltaických panelů. Při použití může dojít k poškození MPPT regulátorů i optimizérů a toto poškození nemusí být uznáno jako oprávněná reklamace.Bližší informace a další technické údaje najdete v manuálu a datasheetu v sekci "Ke stažení".Na produkty Victron Energy poskytuje výrobce záruku 5 let.
