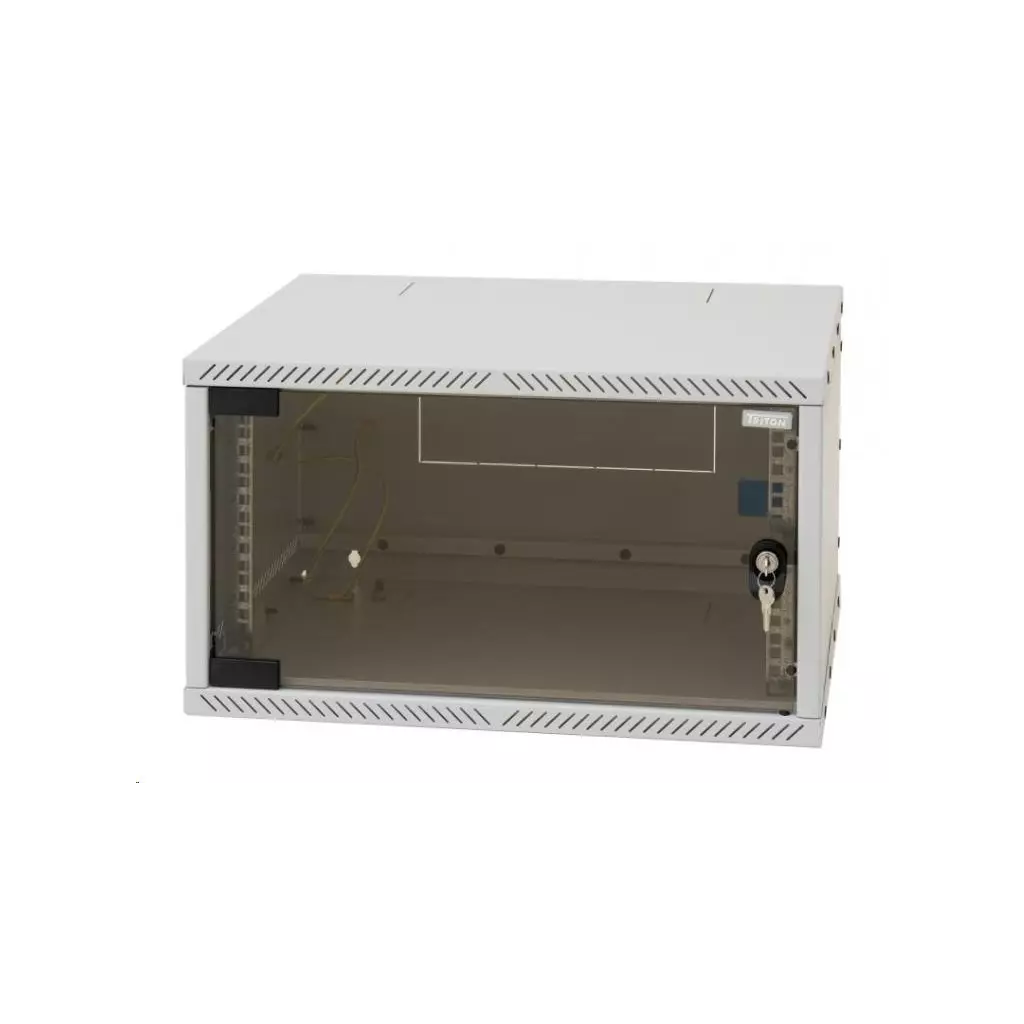

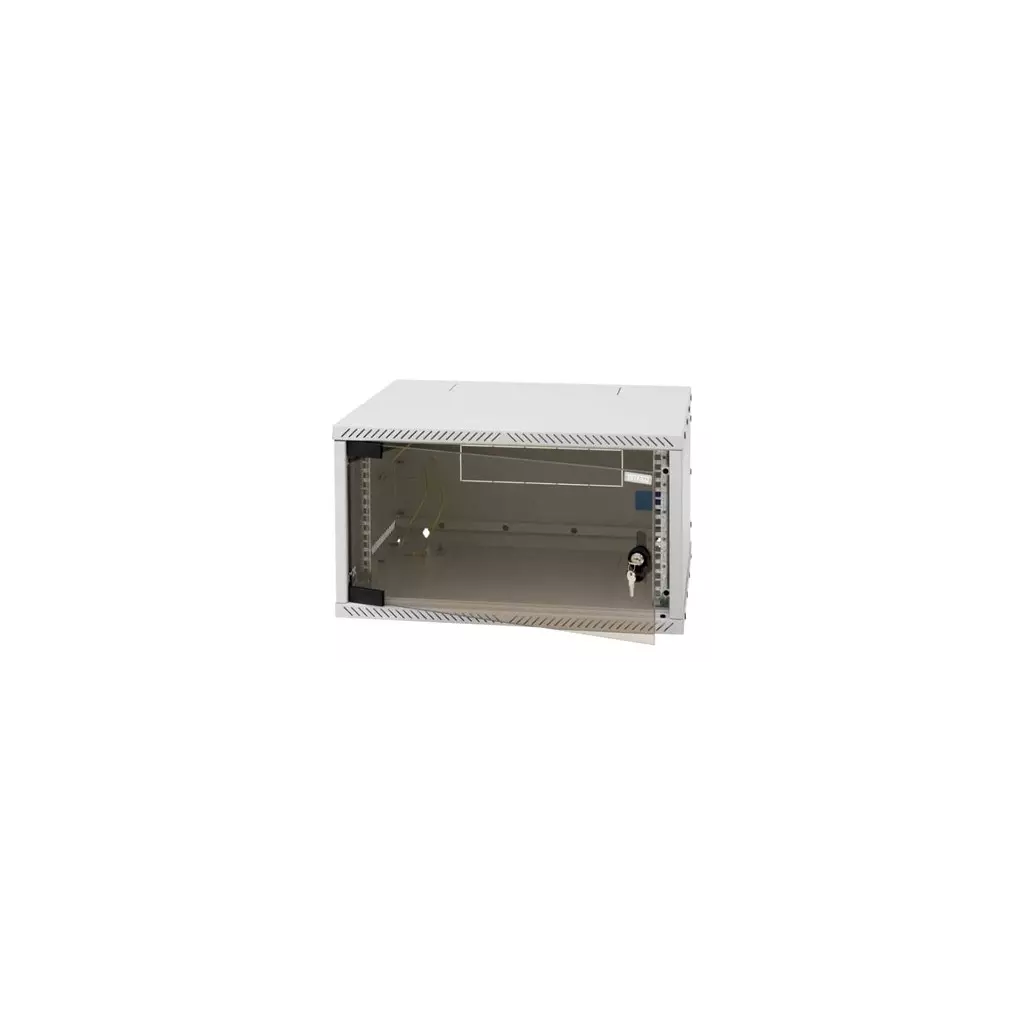

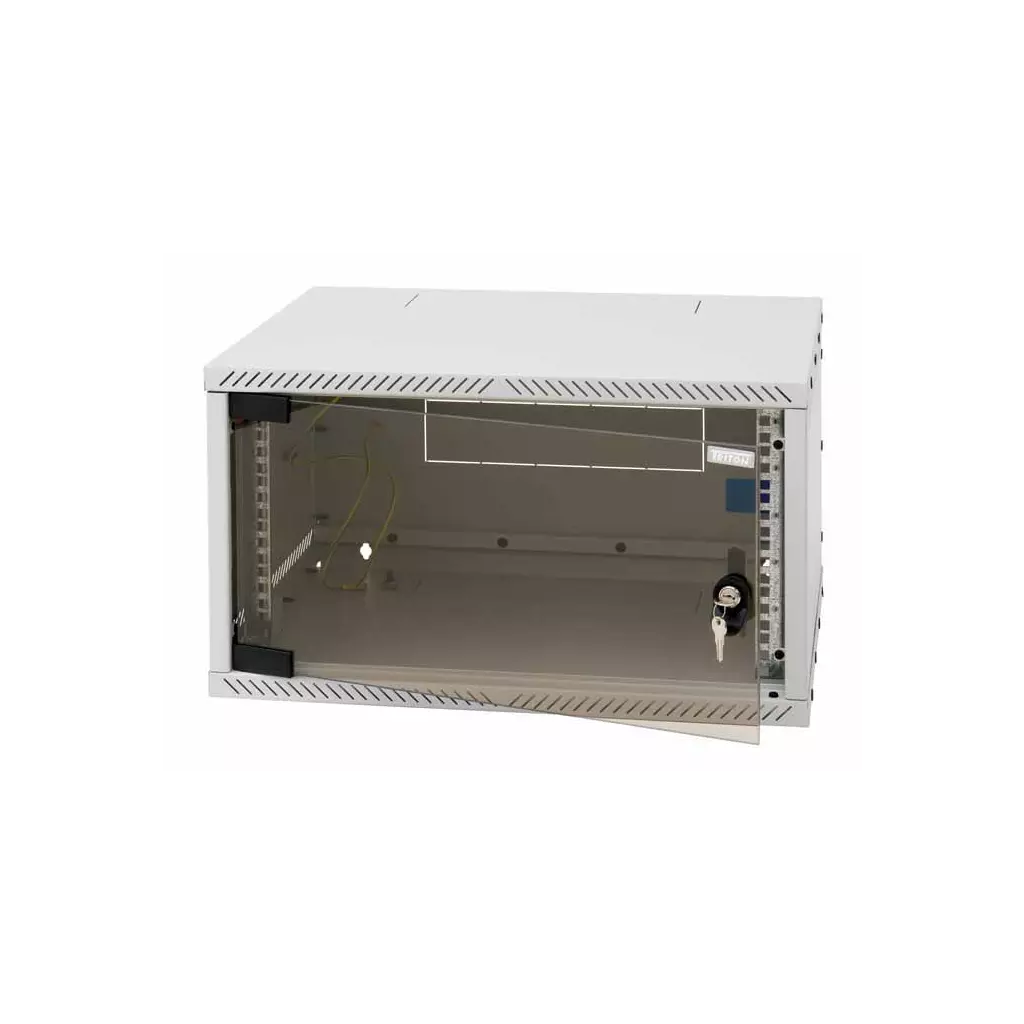

Rack Triton 19'' FLAT-PACK (rozložený) je nástěnný rozebíratelný rozvaděč určený pro instalaci datových a telekomunikačních zařízení a jejich  distribučních systémů. Rozvaděč má celoskleněné dveře se zámkem a je dodáván v rozloženém stavu. Stručný popis: Díky unikátní konstrukci je montáž RXA otázkou několika minut a nevyžaduje takřka žádné nástroje (Thorx T25) Pro spojení jednotlivých částí je použito plastových zásuvných trnů Rozvaděč je pouze ve verzi s celoskleněnými dveřmi se zámkem, dodáván v rozloženém stavu Parametry: Typ: nástěnný, rozebíratelný Rozteč: 19" Krytí: IP30 Dveře: prosklené Výška: 4 U Rozměr š x h: 550 x 400 mm Barva: šedá Hmotnost: 11,4 Kg Max. zaťížení: 25 Kg Materiál: bezpečnostní kalené sklo tl. 4 mm, ocelový plech Součást balení: Čepice: AS4 2 x Bočnice: (04U, 06U, 09U) 2 x Zadní kryt: (04U, 06U, 09U) 1 x Vertikální lišta: (04U, 06U, 09U) 2 x Dveře celoskleněné: (04U, 06U, 09U) 1 x Zámek: (Pryžová podložka 2 x + pl. úchyt + smontovaný zámek) 1 x Pant: (závěs čípkový - pár 1x) 2 x Štítek uzemnění malý: 1 x Štítek plochý "Titon": 1 x Matice M8: DIN 934 1 x Matice M5 s integrovanou vějířovou podložkou 3 x Podložka vějířová: 8,4 Zn, DIN 6798 A/VZ  2 x Šroub závitotvářecí DIN7500C Zn., válc. hl. THORX M5x12 4 x Plastová příchytka 37 x Zemnící kabel 27 autokonektor: ZK-27k M5 (oko-konektor) 3 x Zemnící kabel 32: ZK-32M5 (oko-oko) 1 x Klíč - přední dveře 2 x

Nástěnný rozebíratelný rozvaděč RXA

Materiál: bezpečnostní kalené sklo tl. 4 mm, ocelový plech

Specifikace:
Výška (mm)	230
Šířka (mm)	550
Hloubka (mm)	400
Hmotnost (netto v kg)	11,2
Max. doporučené zatížení (kg)	25

Flat-pack - rozebíratelný rozvaděč dodávaný v rozloženém stavu. IP30, nosnost 25 kg.

Koncepce FLAT-PACK: Snižuje náklady na přepravu a skladování. To spolu s unikátní konstrukcí přispívá k atraktivní ceně při zachování všech funkčních vlastností.

Montáž: Díky unikátní konstrukci je montáž RXA otázkou několika minut a nevyžaduje takřka žádné nástroje (Thorx T25). Pro spojení jednotlivých částí je použito plastových zásuvných trnů.

Dveře: Tyto rozvaděče se dodávají pouze ve verzi s celoskleněnými dveřmi se zámkem.

Nastavitelné vertikální lišty: Jeden pár 19“ vertikálních lišt je skokově nastavitelný v přední části rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Vylamovací záslepky: V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami.

Flexibilní otevírání dveří: Vlastní systém pantů umožňuje pohodlný přístup.

Zámek na dveřích: Bezpečně uzavírá vnitřní prostor rozvaděče a chrání instalovaná zařízení.

Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! Triton FLATPACK - Delta X Nástěnný rozvaděč Delta X je představitelem koncepce Flat-Pack, což je rozebíratelný rozvaděč dodávaný v nesmontovaném stavu. Díky unikátní konstrukci je montáž Delty X otázkou několika minut a nevyžaduje takřka žádné nástroje. Pro spojení jednotlivých částí je použito plastových zásuvných trnů. 19" vertikální lišty jsou hloubkově nastavitelné v předem určených pozicích a jsou k tělu rozvaděče uchyceny šrouby. Rozvaděč je 400 mm hluboký a vyrábí se ve výškách 4, 6, 9 a 12U. Nosnost všech modelů je shodně 25kg. Kabelové vstupy jsou připraveny na horní a spodní straně rozvaděče, další je uprostřed zadní stěny. Všechny kovové části rozvaděče jsou vzájemně propojeny a uzemněny. Tyto rozvaděče se dodávají pouze ve verzi s celoskleněnými dveřmi se zámkem. Dveře je možné namontovat pro otvírání vpravo nebo vlevo. Kabelové vstupy jsou připraveny na horní a spodní straně rozvaděče, další je uprostřed zadní stěny. Každý kabelový vstup je zaslepen vylamovací záslepkou typu ?break-out?, která může být snadno vylomena například šroubovákem. Pro spojování jednotlivých částí rozvaděče jsou použity plastové zásuvné trny. Montáž rozvaděče je otázkou několika minut a nevyžaduje téměř žádné nástroje. Rozměry RXA-04-AS4 A = 230 mm B = 180 mm C = 505 mm D = 550 mm E = 400 mm R1 = 180 mm R2 = 435 mm Váha NETTO: 11,0 kg Váha BRUTTO: 11,2 kg Maximální zatížení: 25 kg Příbaly: - Čepice AS4 2x - Bočnice (04U, 06U, 09U) 2x - Zadní kryt (04U, 06U, 09U) 1x - Vertikální lišta (04U, 06U, 09U) 2x - Dveře celoskleněné (04U, 06U, 09U) 1x - Zámek (Pryžová podložka 2x + pl. úchyt + smontovaný zámek) 1x - Pant (závěs čípkový - pár 1x) 2x - Etiketa TÜV 1x - Štítek plochý "TRITON" 1x - Hologram Optaglio 1x - Matice M8: DIN 934 1x - Matice M5 s integrovanou vějířovou podložkou 3x - Podložka vějířová 8,4 Zn, DIN 6798 A/VZ 2x - Šroub závitotvářecí DIN7500C Zn., válc. hl. THORX M5x12 4x - Plastová příchytka 30x - Zemnící kabel 27 autokonektor: ZK-27k M5 (oko-konektor) 3x - Zemnící kabel 32: ZK-32M5 (oko-oko) 1x Materiál: - Bezpečnostní kalené sklo tl. 5 mm - Ocelový plech

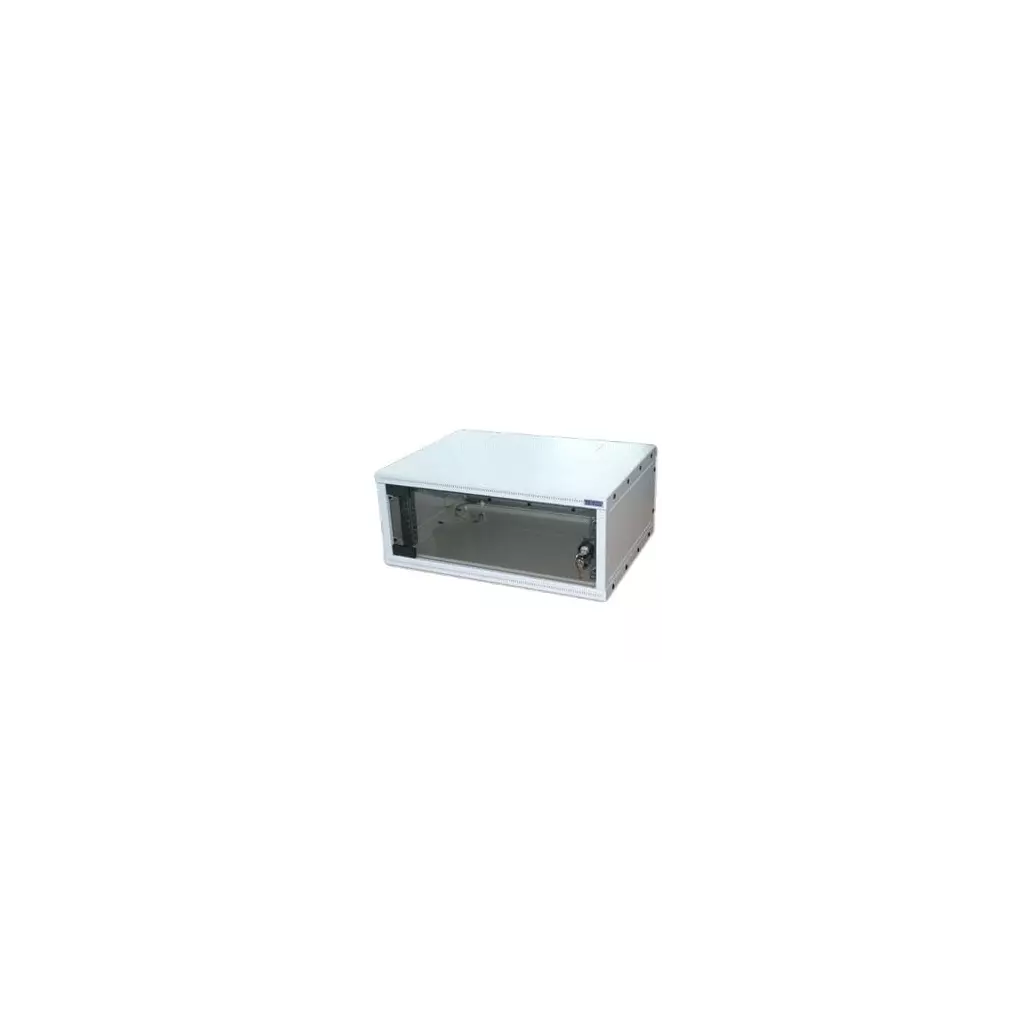

19" rozebíratelný nástěnný rozvaděč Flat-pack 4U/400mm celoskleněné dveře, nosnost 25kg, světle šedý RAL7035

Koncepce FLAT-PACK Snižuje náklady na přepravu a skladování. To spolu s unikátní konstrukcí přispívá k atraktivní ceně při zachování všech funkčních vlastností. Montáž Díky unikátní konstrukci je montáž RXA otázkou několika minut a nevyžaduje takřka žádné nástroje (Thorx T25). Pro spojení jednotlivých částí je použito plastových zásuvných trnů. Dveře Tyto rozvaděče se dodávají pouze ve verzi s celoskleněnými dveřmi se zámkem. Nastavitelné vertikální lišty Jeden pár 19“ vertikálních lišt je skokově nastavitelný v přední části rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. Vylamovací záslepky V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Flexibilní otevírání dveří Vlastní systém pantů umožňuje pohodlný přístup. Zámek na dveřích Bezpečně uzavírá vnitřní prostor rozvaděče a chrání instalovaná zařízení.

Obsah balení

• Čepice AS4 2x
• Bočnice (04U, 06U, 09U) 2x
• Zadní kryt (04U, 06U, 09U) 1x
• Vertikální lišta (04U, 06U, 09U) 2x
• Dveře celoskleněné (04U, 06U, 09U) 1x
• Zámek (Pryžová podložka 2x + pl. úchyt + smontovaný zámek) 1x
• Pant (závěs čípkový - pár 1x) 2x
• Štítek uzemnění malý 1x
• Štítek plochý "Titon" 1x
• Matice M8: DIN 934 1x
• Matice M5 s integrovanou vějířovou podložkou 2x
• Podložka vějířová 8,4 Zn, DIN 6798 A/VZ 2x
• Šroub závitotvářecí DIN7500C Zn., válc. hl. THORX M5x12 4x
• Plastová příchytka 37x
• Zemnící kabel 27 autokonektor: ZK-27k M5 (oko-konektor) 4x
• Klíč - přední dveře 2x

Nástěnný 19" rozvaděč s velikostí 4U a hloubkou 400 mm, vhodný pro vnitřní použití, nabízí nosnost až 35 kg. Dveře s tvrzeným 4 mm sklem umožňují snadnou kontrolu zařízení uvnitř. Díky skládacímu provedení (FLAT-PACK) je ideální pro instalaci na místech, kam se klasický rozvaděč nevejde, a usnadňuje také jeho přepravu. Šedá barva zajišťuje moderní vzhled, přičemž kvalitní konstrukce od českého výrobce Triton zaručuje dlouhou životnost.

Klíčové vlastnosti

• 4U nástěnný rozvaděč
• FLAT-PACK provedení
• Velikost 19"
• Nosnost 35 kg
• Prosklené přední dveře
• Snadný přístup do zadní části rozvaděče
• Hloubkově stavitelné vertikální lišty
• Vylamovací záslepky pro chlazení a přívod kabelů
• Krytí IP20
• Šedá barva

Triton RXA 19" 4U

Rozebíratelný rozvaděč dodávaný v rozloženém stavu s krytím IP30, nosnost při správném zavěšení 25 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm.

ZÁKLADNÍ SPECIFIKACE

Výška: 4U (230 mm)

Hloubka: 400 mm

Šířka: 550 mm

Max. doporučené zatížení: 25 kg

Hmotnost: 11,2 kg
