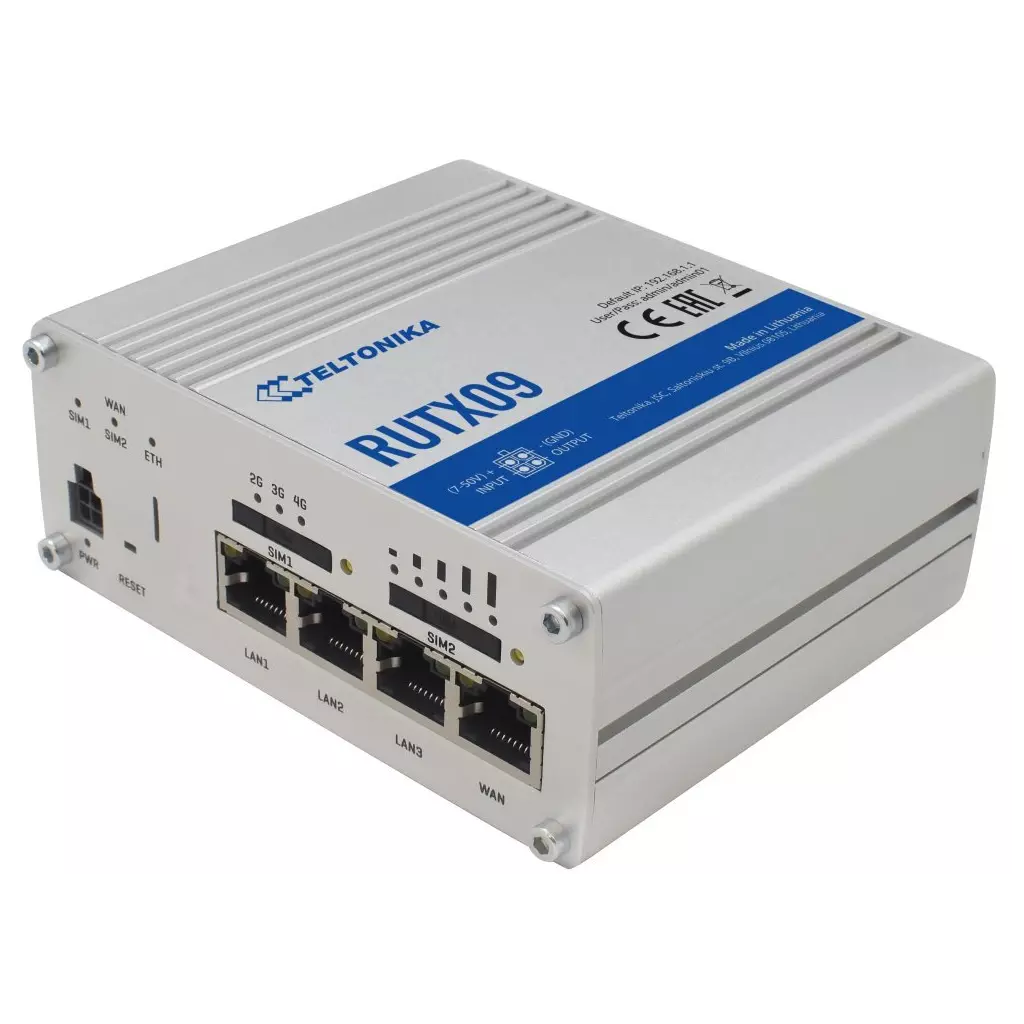

Teltonika Router RUTX09

PRŮMYSLOVÝ CELULÁRNÍ ROUTER RUTX09 je LTE-A Cat 6 celulární IoT router s dual-SIM, agregací operátorů a čtyřmi gigabitovými ethernetovými rozhraními. Je navržen jako primární nebo záložní zdroj internetu a může nabídnout mobilní rychlost až 300 Mb/s s vysokou datovou propustností. Hlavní výhody: 4G LTE CAT 6 Mobilní rychlost až 300 Mbit/s s funkcí Carrier Aggregation DUAL SIM S automatickým převzetím služeb při selhání, zálohováním WAN a dalšími scénáři přepínání GIGABITOVÉ ETH 4 porty gigabitového Ethernetu s podporou až 128 portů/sítí VLAN založených na značkách GNSS Globální družicový navigační systém pro lokalizační služby a synchronizaci času Technická specifikace: MOBILNÍ Mobilní modul: 4G (LTE) – Cat 6 až 300 Mbps, 3G – až 42 Mbps Přepínač SIM: 2 SIM karty, případy automatického přepínání: slabý signál, datový limit, limit SMS, roaming, žádná síť, síť odepřena, selhání datového připojení, ochrana proti nečinnosti SIM karty Stav: IMSI, ICCID, operátor, stav operátora, stav datového připojení, typ sítě, indikátor CA, šířka pásma, připojené pásmo, síla signálu (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, odeslaná/přijatá data, LAC, TAC, ID buňky, ARFCN, UARFCN, EARFCN, MCC a MNC TEXTOVKA: Stav SMS, konfigurace SMS, odesílání/čtení SMS přes HTTP POST/GET, E-MAIL na SMS, SMS na EMAIL, SMS na HTTP, SMS na SMS, plánované SMS, automatická odpověď SMS, SMPP Moderátor: Podpora odesílání a čtení zpráv s nestrukturovanými doplňkovými daty služby Černá/bílá listina: Černá/bílá listina operátorů (podle země nebo samostatných operátorů) Vícenásobné PDN: Možnost použití různých PDN pro více síťových přístupů a služeb Správa: Zámek pásma, Zobrazení stavu použitého pásma Služba ochrany nečinnosti SIM karty: Při práci se zařízeními se dvěma sloty pro SIM karty zůstane aktuálně nečinný ten, který se právě nepoužívá, dokud se na něj zařízení nepřepne, což znamená, že do té doby se na kartě nepoužijí žádná data APN: Automatické APN Most: Přímé spojení (most) mezi mobilním ISP a zařízením v síti LAN Průchozí: Router přiřadí svou mobilní WAN IP adresu jinému zařízení v síti LAN SÍŤ ETHERNET WAN 1 x WAN port 10/100/1000 Mbps, v souladu se standardy IEEE 802.3, IEEE 802.3u, 802.3az, podporuje automatické křížení MDI/MDIX Lokální síť 3 x LAN porty, 10/100/1000 Mbps, shoda se standardy IEEE 802.3, IEEE 802.3u, 802.3az, podporuje automatické křížení MDI/MDIX SÍŤ Směrování: Statické směrování, dynamické směrování (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), směrování založené na zásadách Síťové protokoly: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL) Podpora VoIP průchodu: Pomocníci NAT protokolu H.323 a SIP-alg, umožňující správné směrování paketů VoIP Monitorování připojení: Ping Reboot, Wget Reboot, Periodic Reboot, LCP a ICMP pro kontrolu linky Firewall: Přesměrování portů, pravidla provozu, vlastní pravidla Stránka stavu brány firewall: Zobrazení všech statistik, pravidel a čítačů pravidel brány firewall Správa portů: Zobrazte porty zařízení, povolte a zakažte každý z nich, zapněte nebo vypněte automatickou konfiguraci, změňte jejich přenosovou rychlost atd. Topologie sítě: Vizuální znázornění vaší sítě, které ukazuje, která zařízení jsou připojena ke kterým dalším zařízením Aktivní zóna: Kaptivní portál (hotspot), interní/externí Radius server, Radius MAC autentizace, SMS autorizace, interní/externí vstupní stránka, oplocená zahrada, uživatelské skripty, parametry URL, skupiny uživatelů, omezení jednotlivých uživatelů nebo skupin, správa uživatelů, 9 výchozích přizpůsobitelných motivů a možnost nahrávání a stahování přizpůsobených motivů hotspotů DHCP: Statické a dynamické přidělování IP adres, přenos DHCP, konfigurace serveru DHCP, stav, statické zapůjčení: MAC se zástupnými znaky QoS / Inteligentní správa front (SQM): Řazení priorit provozu podle zdroje/cíle, služby, protokolu nebo portu, WMM, 802.11e DDNS: Podporovaní poskytovatelé služeb >25, ostatní lze konfigurovat ručně Síťová záloha: Možnosti Wi-Fi WAN, mobilní, VRRP, kabelové připojení, z nichž každý lze použít jako automatické převzetí služeb při selhání Vyrovnávání zatížení: Vyvážení internetového provozu přes více připojení WAN SSHFS: Možnost připojení vzdáleného souborového systému přes protokol SSH Podpora VRF: Podpora počátečního virtuálního směrování a předávání (VRF) BEZPEČNOST Autentizace: Předsdílený klíč, digitální certifikáty, certifikáty X.509, TACACS+, Radius, blokování IP adres a pokusů o přihlášení, blokování přihlášení na základě času, vestavěný generátor náhodných hesel Firewall: Předem nakonfigurovaná pravidla brány firewall lze povolit prostřednictvím WebUI, neomezená konfigurace brány firewall prostřednictvím rozhraní příkazového řádku; DMZ; NAT; NAT-T Prevence útoků: DDOS prevence (SYN flood protection, SSH útoky, HTTP/HTTPS útoky), prevence skenování portů (SYN-FIN, SYN-RST, X-mas, NULL flags, FIN scan útoky) Síť VLAN: Oddělení VLAN na základě portů a značek Řízení kvót pro mobilní zařízení: Limit mobilních dat, přizpůsobitelné období, čas zahájení, limit varování, telefonní číslo WEBOVÝ filtr: Černá listina pro blokování nežádoucích webových stránek, Bílá listina pro určení pouze povolených stránek Řízení přístupu: Flexibilní řízení přístupu k SSH, webovému rozhraní, CLI a Telnet SÍŤ VPN OpenVPN: Více klientů a server může běžet současně, 27 metod šifrování Šifrování OpenVPN: DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192,BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB B1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256 Protokol IPsec: IKEv1, IKEv2 se 14 metodami šifrování pro IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16) GRE: Tunel GRE, podpora tunelu GRE přes IPsec PPTP, L2TP: Instance klient/server mohou běžet současně, podpora L2TPv3, L2TP přes IPsec Stunnel (Tunel): Proxy navržený tak, aby přidal funkci šifrování TLS stávajícím klientům a serverům bez jakýchkoli změn v kódu programu Služba DMVPN: Metoda vytváření škálovatelných IPsec VPN Protokol SSTP: Podpora instance klienta SSTP Nulová vrstva: Podpora klientů VPN ZeroTier Drátěná stráž: Podpora klientů a serverů WireGuard VPN Tinc: Tinc nabízí šifrování, autentizaci a kompresi ve svých tunelech. Podpora klientů a serverů.

PRŮMYSLOVÝ CELULÁRNÍ ROUTER RUTX09 je LTE-A Cat 6 celulární IoT router s dual-SIM, agregací operátorů a čtyřmi gigabitovými ethernetovými rozhraními. Je navržen jako primární nebo záložní zdroj internetu a může nabídnout mobilní rychlost až 300 Mb/s s vysokou datovou propustností. Hlavní výhody: 4G LTE CAT 6 Mobilní rychlost až 300 Mbit/s s funkcí Carrier Aggregation DUAL SIM S automatickým převzetím služeb při selhání, zálohováním WAN a dalšími scénáři přepínání GIGABITOVÉ ETH 4 porty gigabitového Ethernetu s podporou až 128 portů/sítí VLAN založených na značkách GNSS Globální družicový navigační systém pro lokalizační služby a synchronizaci času Technická specifikace: MOBILNÍ Mobilní modul: 4G (LTE) – Cat 6 až 300 Mbps, 3G – až 42 Mbps Přepínač SIM: 2 SIM karty, případy automatického přepínání: slabý signál, datový limit, limit SMS, roaming, žádná síť, síť odepřena, selhání datového připojení, ochrana proti nečinnosti SIM karty Stav: IMSI, ICCID, operátor, stav operátora, stav datového připojení, typ sítě, indikátor CA, šířka pásma, připojené pásmo, síla signálu (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, odeslaná/přijatá data, LAC, TAC, ID buňky, ARFCN, UARFCN, EARFCN, MCC a MNC TEXTOVKA: Stav SMS, konfigurace SMS, odesílání/čtení SMS přes HTTP POST/GET, E-MAIL na SMS, SMS na EMAIL, SMS na HTTP, SMS na SMS, plánované SMS, automatická odpověď SMS, SMPP Moderátor: Podpora odesílání a čtení zpráv s nestrukturovanými doplňkovými daty služby Černá/bílá listina: Černá/bílá listina operátorů (podle země nebo samostatných operátorů) Vícenásobné PDN: Možnost použití různých PDN pro více síťových přístupů a služeb Správa: Zámek pásma, Zobrazení stavu použitého pásma Služba ochrany nečinnosti SIM karty: Při práci se zařízeními se dvěma sloty pro SIM karty zůstane aktuálně nečinný ten, který se právě nepoužívá, dokud se na něj zařízení nepřepne, což znamená, že do té doby se na kartě nepoužijí žádná data APN: Automatické APN Most: Přímé spojení (most) mezi mobilním ISP a zařízením v síti LAN Průchozí: Router přiřadí svou mobilní WAN IP adresu jinému zařízení v síti LAN SÍŤ ETHERNET WAN 1 x WAN port 10/100/1000 Mbps, v souladu se standardy IEEE 802.3, IEEE 802.3u, 802.3az, podporuje automatické křížení MDI/MDIX Lokální síť 3 x LAN porty, 10/100/1000 Mbps, shoda se standardy IEEE 802.3, IEEE 802.3u, 802.3az, podporuje automatické křížení MDI/MDIX SÍŤ Směrování: Statické směrování, dynamické směrování (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), směrování založené na zásadách Síťové protokoly: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL) Podpora VoIP průchodu: Pomocníci NAT protokolu H.323 a SIP-alg, umožňující správné směrování paketů VoIP Monitorování připojení: Ping Reboot, Wget Reboot, Periodic Reboot, LCP a ICMP pro kontrolu linky Firewall: Přesměrování portů, pravidla provozu, vlastní pravidla Stránka stavu brány firewall: Zobrazení všech statistik, pravidel a čítačů pravidel brány firewall Správa portů: Zobrazte porty zařízení, povolte a zakažte každý z nich, zapněte nebo vypněte automatickou konfiguraci, změňte jejich přenosovou rychlost atd. Topologie sítě: Vizuální znázornění vaší sítě, které ukazuje, která zařízení jsou připojena ke kterým dalším zařízením Aktivní zóna: Kaptivní portál (hotspot), interní/externí Radius server, Radius MAC autentizace, SMS autorizace, interní/externí vstupní stránka, oplocená zahrada, uživatelské skripty, parametry URL, skupiny uživatelů, omezení jednotlivých uživatelů nebo skupin, správa uživatelů, 9 výchozích přizpůsobitelných motivů a možnost nahrávání a stahování přizpůsobených motivů hotspotů DHCP: Statické a dynamické přidělování IP adres, přenos DHCP, konfigurace serveru DHCP, stav, statické zapůjčení: MAC se zástupnými znaky QoS / Inteligentní správa front (SQM): Řazení priorit provozu podle zdroje/cíle, služby, protokolu nebo portu, WMM, 802.11e DDNS: Podporovaní poskytovatelé služeb >25, ostatní lze konfigurovat ručně Síťová záloha: Možnosti Wi-Fi WAN, mobilní, VRRP, kabelové připojení, z nichž každý lze použít jako automatické převzetí služeb při selhání Vyrovnávání zatížení: Vyvážení internetového provozu přes více připojení WAN SSHFS: Možnost připojení vzdáleného souborového systému přes protokol SSH Podpora VRF: Podpora počátečního virtuálního směrování a předávání (VRF) BEZPEČNOST Autentizace: Předsdílený klíč, digitální certifikáty, certifikáty X.509, TACACS+, Radius, blokování IP adres a pokusů o přihlášení, blokování přihlášení na základě času, vestavěný generátor náhodných hesel Firewall: Předem nakonfigurovaná pravidla brány firewall lze povolit prostřednictvím WebUI, neomezená konfigurace brány firewall prostřednictvím rozhraní příkazového řádku; DMZ; NAT; NAT-T Prevence útoků: DDOS prevence (SYN flood protection, SSH útoky, HTTP/HTTPS útoky), prevence skenování portů (SYN-FIN, SYN-RST, X-mas, NULL flags, FIN scan útoky) Síť VLAN: Oddělení VLAN na základě portů a značek Řízení kvót pro mobilní zařízení: Limit mobilních dat, přizpůsobitelné období, čas zahájení, limit varování, telefonní číslo WEBOVÝ filtr: Černá listina pro blokování nežádoucích webových stránek, Bílá listina pro určení pouze povolených stránek Řízení přístupu: Flexibilní řízení přístupu k SSH, webovému rozhraní, CLI a Telnet SÍŤ VPN OpenVPN: Více klientů a server může běžet současně, 27 metod šifrování Šifrování OpenVPN: DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192,BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB B1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256 Protokol IPsec: IKEv1, IKEv2 se 14 metodami šifrování pro IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16) GRE: Tunel GRE, podpora tunelu GRE přes IPsec PPTP, L2TP: Instance klient/server mohou běžet současně, podpora L2TPv3, L2TP přes IPsec Stunnel (Tunel): Proxy navržený tak, aby přidal funkci šifrování TLS stávajícím klientům a serverům bez jakýchkoli změn v kódu programu Služba DMVPN: Metoda vytváření škálovatelných IPsec VPN Protokol SSTP: Podpora instance klienta SSTP Nulová vrstva: Podpora klientů VPN ZeroTier Drátěná stráž: Podpora klientů a serverů WireGuard VPN Tinc: Tinc nabízí šifrování, autentizaci a kompresi ve svých tunelech. Podpora klientů a serverů.

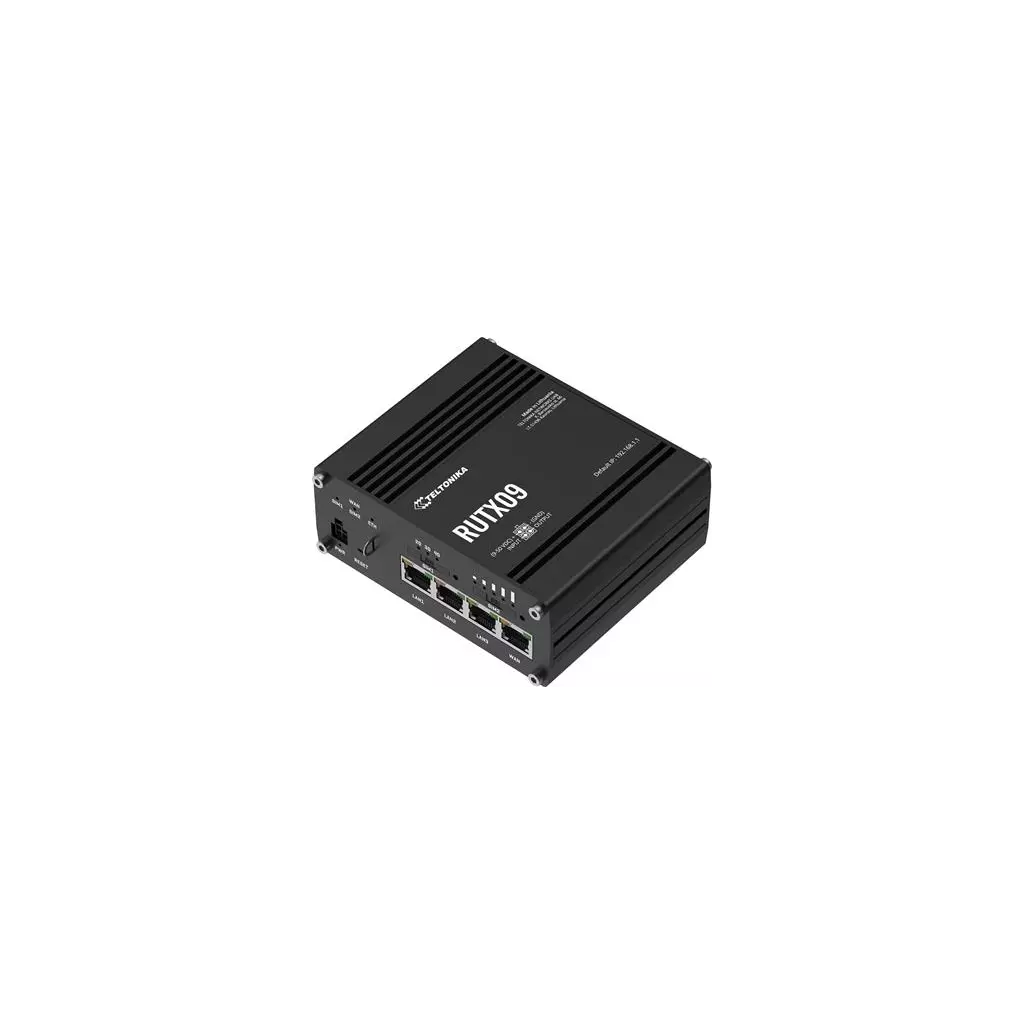

Teltonika RUTX09

Odolný a výkonný průmyslový LTE router určený pro technologie LTE/GNSS. Patří do skupiny kompaktních, cenově výhodných a bezpečných průmyslových IoT směrovačů, jenž garantují vysoký výkon v prostředí s rozsáhlou škálou provozních teplot. Je vybaven dvěma sloty pro SIM a čtyřmi GbE porty, LED indikátory digitálních vstupů/výstupů a stavovými LED diodami, které znázorňují úroveň přijímaného signálu z mobilní sítě. Integrovaný přijímač GPS zajišťuje, stálé informace o pozici směrovače.

Přednosti:

• Podpora 4G (LTE) – Cat 6 (až 300 Mbps) a 3G (až 42 Mbps)
• Dual SIM s funkcemi auto Failover, Backup WAN a dalšími
• Vzdálený přístup - Teltonika Remote Management System
• Čtyřjádrový ARM Cortex A7 CPU, 717 MHz
• Snadno použitelný, bezpečný operační systém RutOS založený na OpenWrtu
• Podpora VPN služeb
• Široká škála napájecích napětí pro jednodušší integraci

Mobilní část

- Modul: 4G(LTE) cat 6 - až 300 Mbps, 3G - až 42 Mbps - 2 x SIM slot (Mini SIM - 2FF) - Status: Síla signálu (RSSI), SINR, RSRP, RSRQ, odeslané/přijmuté Byty - SMS upozornění

Ethernetová část

- 1 x WAN port 10/100/1000 Mb/s, lze konfigurovat na LAN (auto MDI/MDIX) - 3 x LAN port 10/100/1000 Mb/s (auto MDI/MDIX)

Síťová část

- Routování: Static routing, Dynamic routing (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP) - Síťové protokoly: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, MQTT, Wake On Lan (WOL) - Podpora VoIP passthrough: H.323 a SIP-alg protokol NAT helpers (umožňují správné směrování VoIP paketů). - Monitoring připojení: Ping Reboot, Wget reboot, Periodic Reboot, LCP a ICMP - Firewall: definuje pravidla pro komunikaci (směrování portů, pravidla pro přenos atd.) - DHCP: statické a dynamické přidělování IP - Network backup: zálohování o obnovení při selhání připojení nebo napájení (VRRP) - QoS: řízení podle priority, zdroje/cíle, protokolu nebo portu - DDNS: podpora >25 poskytovatelů služeb, ostatní lze nakonfigurovat ručně - Hotspot: interní/externí server Radius, přizpůsobitelná vstupní stránka

Zabezpečení

- Ověření: Předsdílený klíč, digitální certifikáty, X.509 certifikáty - Firewall: Předdefinovaná pravidla brány firewall lze povolit pomocí rozhraní WebUI, neomezená konfigurace brány firewall pomocí rozhraní CLI; DMZ; NAT; NAT-T - Prevence útoků: Prevence útoků DDOS (ochrana před povodněmi SYN, prevence útoků SSH, prevence útoků HTTP/HTTPS), ochrana před skenováním portů (SYN-FIN, SYN-RST, X-mas, příznaky NULL, útoky FIN scan) - VLAN: Oddělení portů a tagů VLAN - WEB filtr: blacklist pro blokování nežádoucích webů, whitelist pro specifikaci povolených webů - Řízení přístupu: Flexibilní řízení přístupu TCP, UDP, paketů ICMP, filtru MAC adres

VPN

- OpenVPN: podpora více klientů na serveru, 12 šifrovacích metod - OpenVPN šifrování: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC - IPsec: IKEv1 a IKEv2 s 5 metodami šifrování pro IPsec (DES, 3DES, AES128, AES192, AES256) - GRE: GRE tunel (všeobecný zapouzdřovací protokol) - PPTP, L2TP: služby klient/server lze spustit současně - Stunnel (plánováno): Šifrovaný síťový tunel a to převážně pro programy, které nemají podporu SSL. Umožňuje spojení dvou sítí šifrovaným TCP tunelem, nebo zabezpečit provoz nešifrovaných protokolů nebo daemonů jako IMAP, MySQL, POP, IRC a další. Přidává funkci šifrování TLS ke stávajícím klientům/serverům bez jakýchkoli změn kódu. - DMVPN: Vytváření škálovatelných sítí IPsec VPN

MODBUS

- Modbus TCP slave: ID rozsah 0-255 - Modbus TCP master: podpora funkci 01, 02, 03, 04, 05, 06, 15, 16, podpora 8/16/32-bit datových formátů

Přizpůsobení firmwaru

- Operační systém: RutOS (OpenWrt based Linux OS) - Podporované programovací jazyky: Busybox shell, Lua, C, C++ - Vývojové nástroje: balíček SDK (s vývojovým prostředím)

GNSS

-GNSS: GPS, GLONASS, BeiDou, Galileo, QZSS -Souřadnice: GNSS souřadnice via WebUI, SMS, TAVL, RMS

Napájení

- 4pin DC, 9–50 V - pasivní PoE, nekompatibilní s 802.3af/at - spotřeba méně než 11 W

---

Podrobnější informace naleznete v přiloženém manuálu, v záložce dokumenty nebo na stránce wiki.teltonika.lt/view/RUTX09. RMS systém lze zdarma vyzkoušet na adrese https://rms.teltonika.lt/.

---

ZÁKLADNÍ SPECIFIKACE

Procesor: ARM Cortex A7, 717 MHz, 4jádrový Paměť: 256 MB DDR3 + 256 MB SPI flash Porty: 4 x RJ-45, 1 x USB 2.0, 1 x digitální vstup, 1 x digitální výstup (na napájecím konektoru), 2 x SIM slot (Mini SIM - 2FF), 2 x SMA (LTE), 1 x SMA (GNNS) Podpora PoE: ano, pasivní Napájení: 9 - 50 V Rozměry: 115 x 95 x 44 mm

---

---
