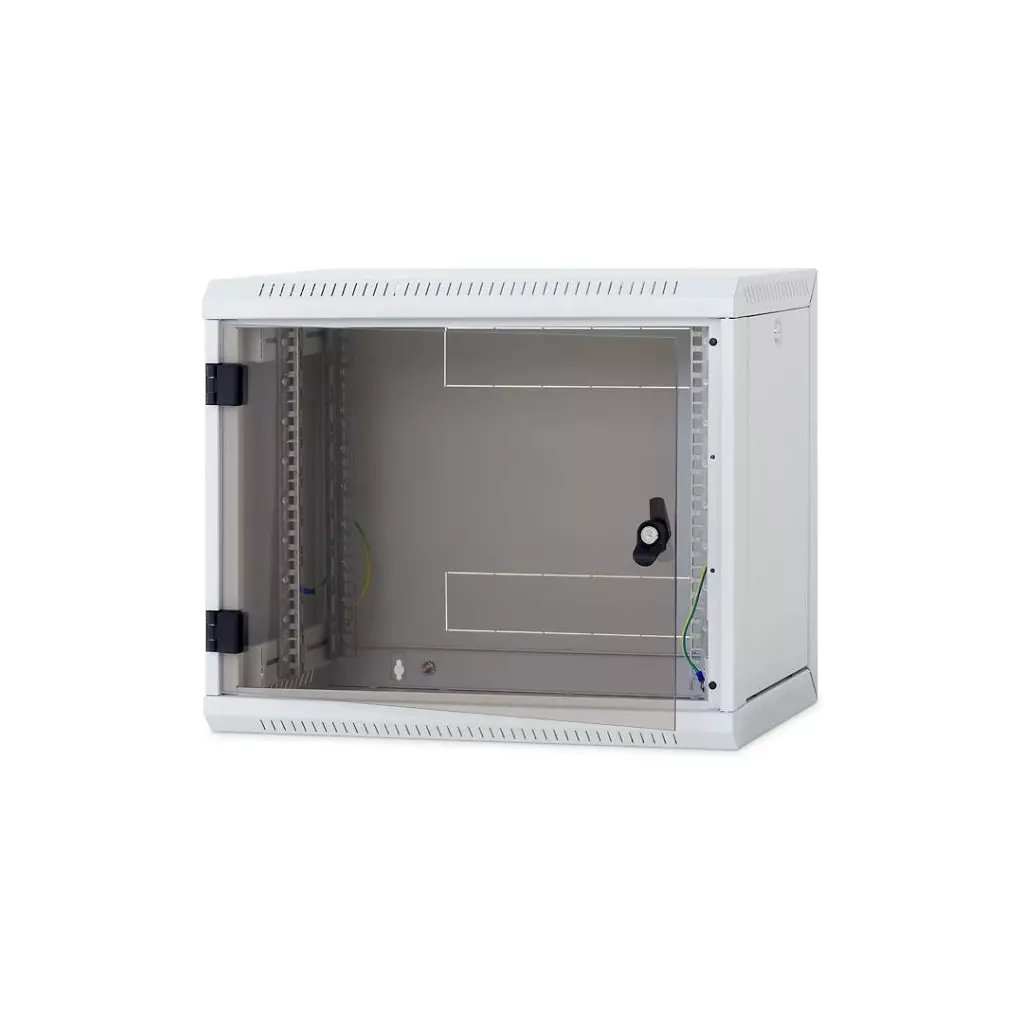

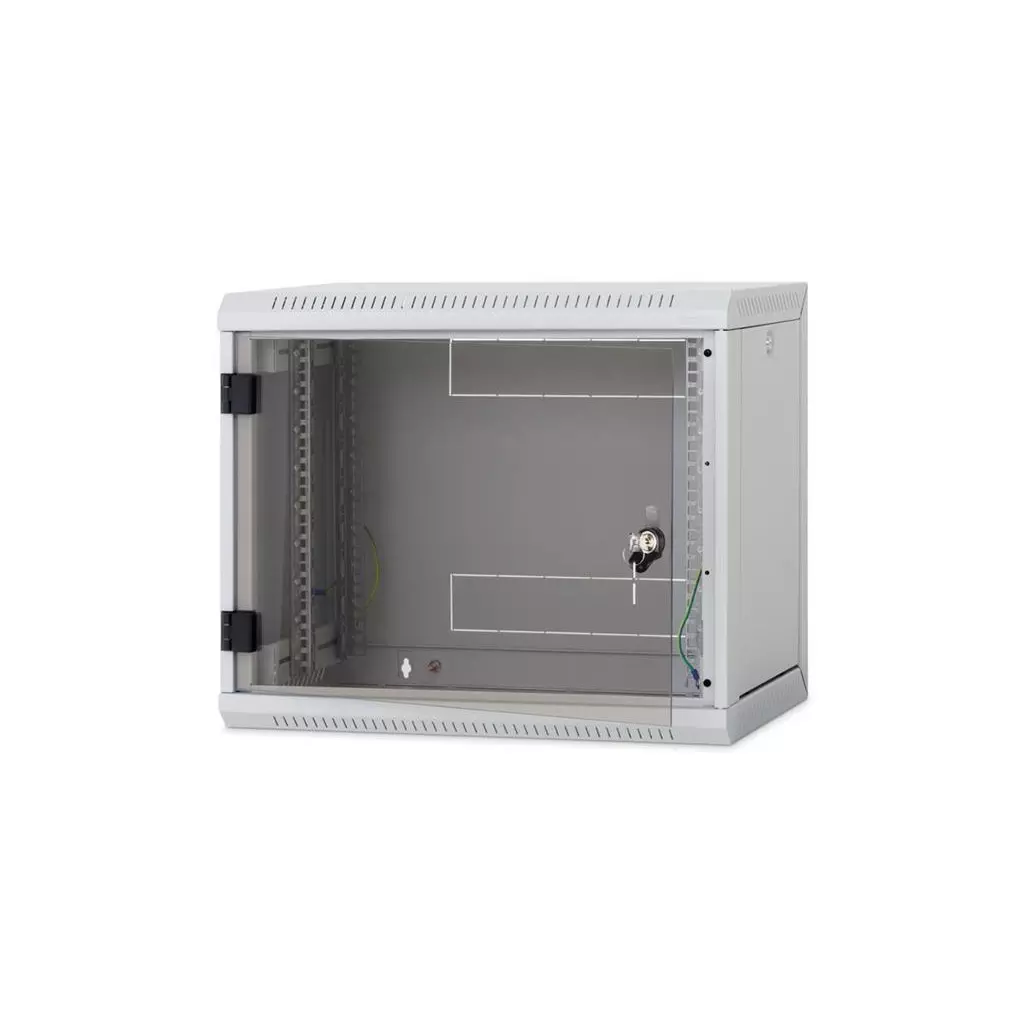

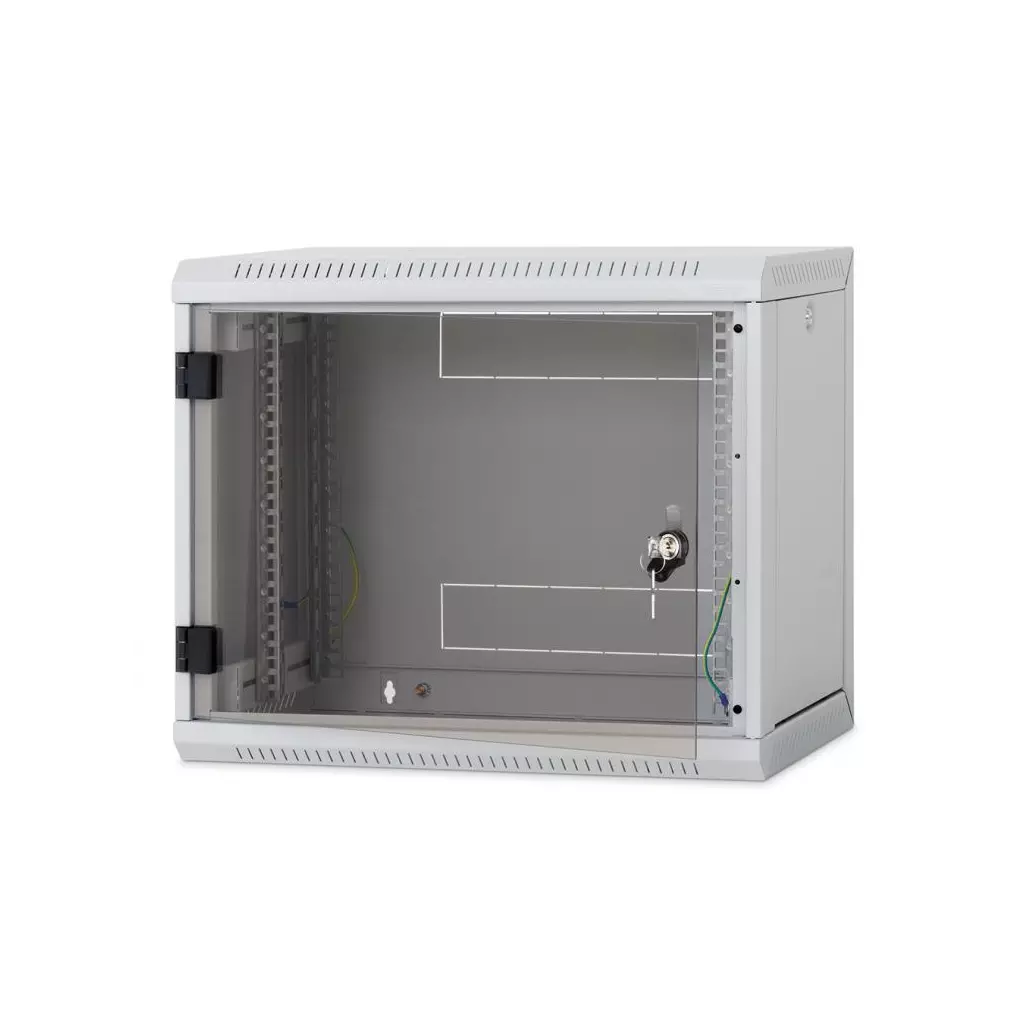

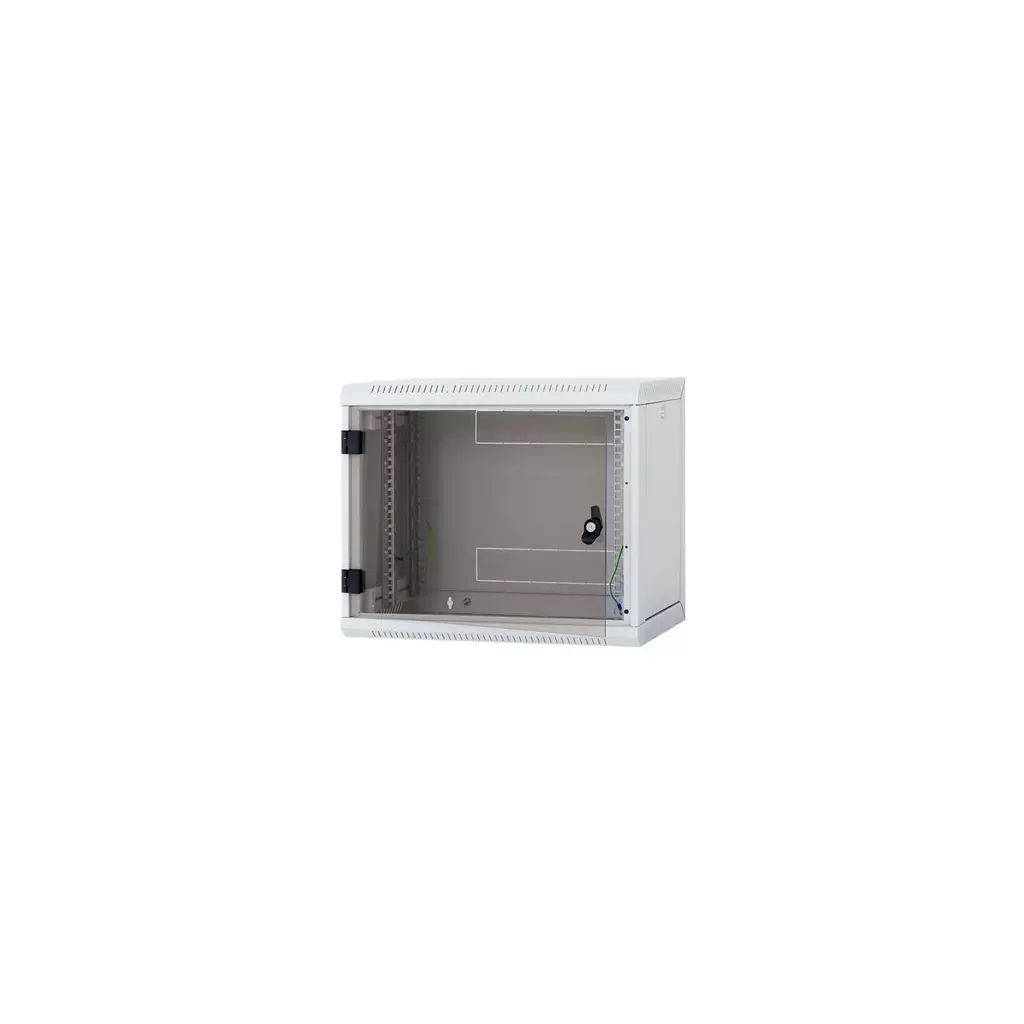

Jednodílný nástěnný rozvaděč Triton RUA s 19″ rámem ve formátu 18U je vhodný pro montáž datových a telekomunikačních zařízení a jejich distribučních systémů, kdy slouží pro jednoduché uchování, jištění, měření a ovládání veškeré elektroinstalace. Zpracování z bezpečnostního kaleného skla a ocelového plechu dosahuje té nejvyšší kvality a svařovaná konstrukce s certifikací IP30 proti prachu a maximální nosností až 45 kg je velice robustní. Při využití vyztužující sady se pak úroveň možného zatížení zdvojnásobí až na hodnotu 90 kg, takže tato skříň poté pojme i podstatně těžší přístroje a síťové prvky. Díky tomu nabízí tento rozvaděč zvýšenou odolnost proti různorodým vlivům, výrazně delší životnost a také daleko lepší vlastnosti během instalace zařízení i při samotném využití.

Hlavní přednosti

• Skříňový rozvaděč s 19″ rámem ve formátu 18U
• Pro uchování, jištění, měření a ovládání vnitřní elektroniky
• Zpracování z bezpečnostního kaleného skla a oceli
• Krytí IP30 – svařovaná konstrukce a protiprachová záslepka
• Maximální nosnost až 45 / 90 kg (s vyztužující sadou)
• Skříň pojme podstatně těžší přístroje a síťové prvky
• 19? vertikální lišty jsou nastavitelné v libovolné hloubce
• Usnadní montáž zařízení i organizaci propojovacích kabelů
• Kabelové vstupy jsou kryté vylamovacími záslepkami
• Prosklené dveře lze snadno demontovat
• Flexibilní systém pantů nabízí úhel až 180°
• Zámek předních dveří pro bezpečné uzavření skříně
• Ke skeletu jsou rovněž uchyceny zámky se stejným klíčem
• Odnímatelné bočnice pro přístup k nainstalovaným zařízením
• 3 horní a 3 dolní vylamovací záslepky pro zapojení ventilace
• Kompatibilita s modely RAx-CH-X2x-X1 / RAX-CH-X07-X9

Snadná instalace a provoz

Dva páry 19″ vertikálních lišt jsou plynule nastavitelné v libovolné hloubce rozvaděče, což usnadní montáž zařízení i následnou organizaci propojovacích kabelů. V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí balení je lemová hrana a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.

Prosklené dveře lze snadno demontovat a jejich otevírání je naprosto flexibilní, kdy důmyslný systém pantů nabízí úhel až 180°. Samozřejmostí je také vestavěný zámek na předních dveřích, který poslouží pro bezpečné uzavření skříně, takže se do rozvaděče nedostane nikdo nepovolaný. Ke skeletu jsou rovněž uchyceny zámky se stejným klíčem, jako má zámek předních dveří. Odnímatelné bočnice poté poskytují snadný postranní přístup k nainstalovaným zařízením, které tedy můžete v případě potřeby snadno zkontrolovat nebo vyměnit.

Výkonná ventilace

Rozvaděč má 3 horní a 3 dolní vylamovací záslepky pro montáž chladících jednotek RAx-CH-X2x-X1 a ventilátorů RAX-CH-X07-X9. Rozvaděč RUA tak umožňuje instalaci zařízení, které dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je tak instalovat do stojanových rozvaděčů.

Specifikace

• Značka: Triton
• Řada: RUA
• PN: RUA-18-AS6-CAX-A1
• Určení: skříňový rozvaděč

Rack

• Výška racku: 18U
• Rozteč: 19″
• Počet vertikálních lišt: 4 ks

Přístup

• Bočnice: odnímatelné
• Přední dveře: prosklené
• Maximální úhel pantů: až 180°
• Vestavěný zámek dveří: Ano

Odolnost a zatížení

• Stupeň krytí: IP30
• Prachuvzdornost: Ano
• Voděodolnost: Ne
• Běžné zatížení: až 45 kg
• Maximální zatížení: až 90 kg (při využití vyztužující sady)

Fyzické vlastnosti

• Materiál: kalené sklo, ocelový plech
• Barva: šedobílá
• Čistá hmotnost: 31 kg
• Rozměry (Š x V x H): 81 x 60 x 59,5 cm
• Hmotnost balení: 31,5 kg
• Rozměry balení (Š x V x H): 85 x 65 x 65 cm

Obsah balení

1. 1x Triton RUA-18-AS6-CAX-A1
2. 2x klíč na přední dveře a skelet
3. 4x šestihranný šroub DIN 933 M6 x 10
4. 4x vrut o rozměru 6 x 50
5. 4x plochá podložka DIN 126 M6 / 6,6
6. 4x hmoždinka o průměru 10 mm
7. 4x plovoucí matice M6
8. 1x protiprachová záslepka
9. 8x plastová podložka
10. 1x plastový rámeček 300 x 700 mm
11. 1x příslušná dokumentace
