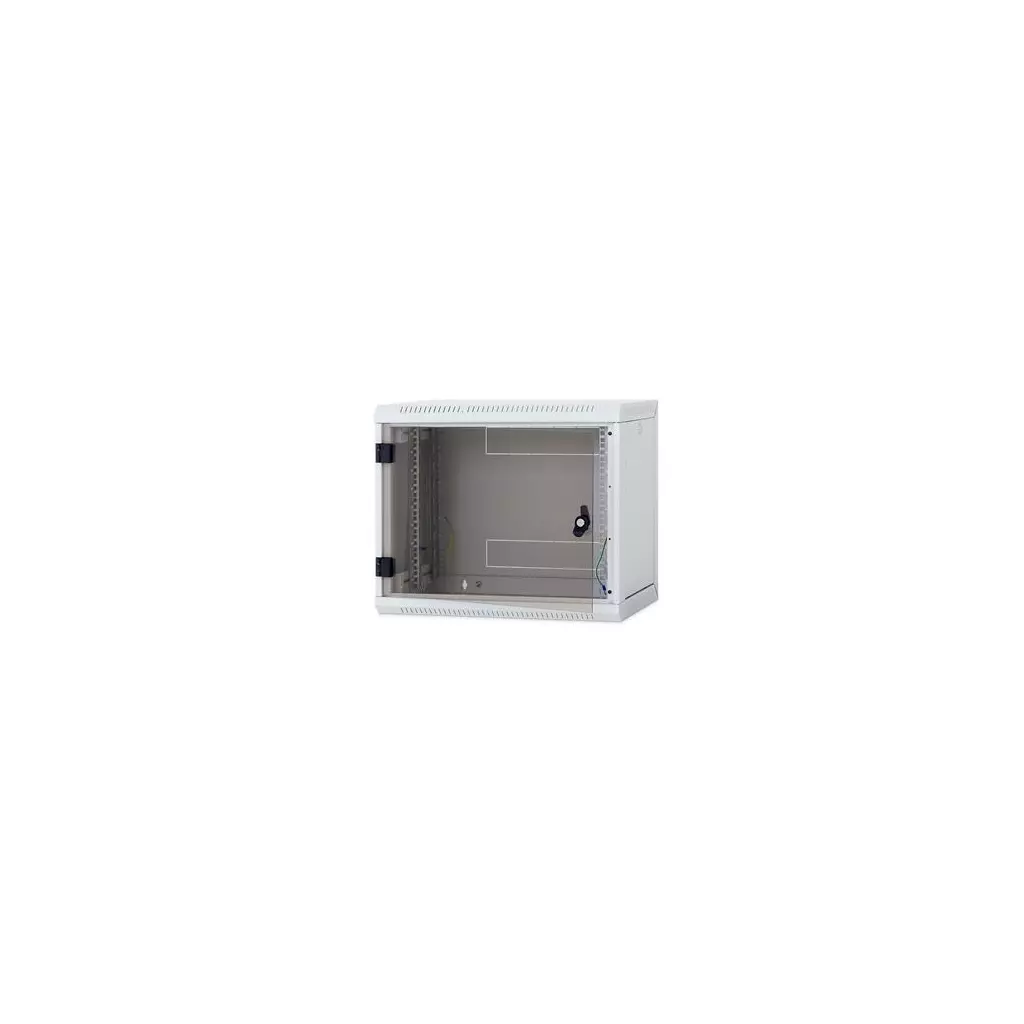

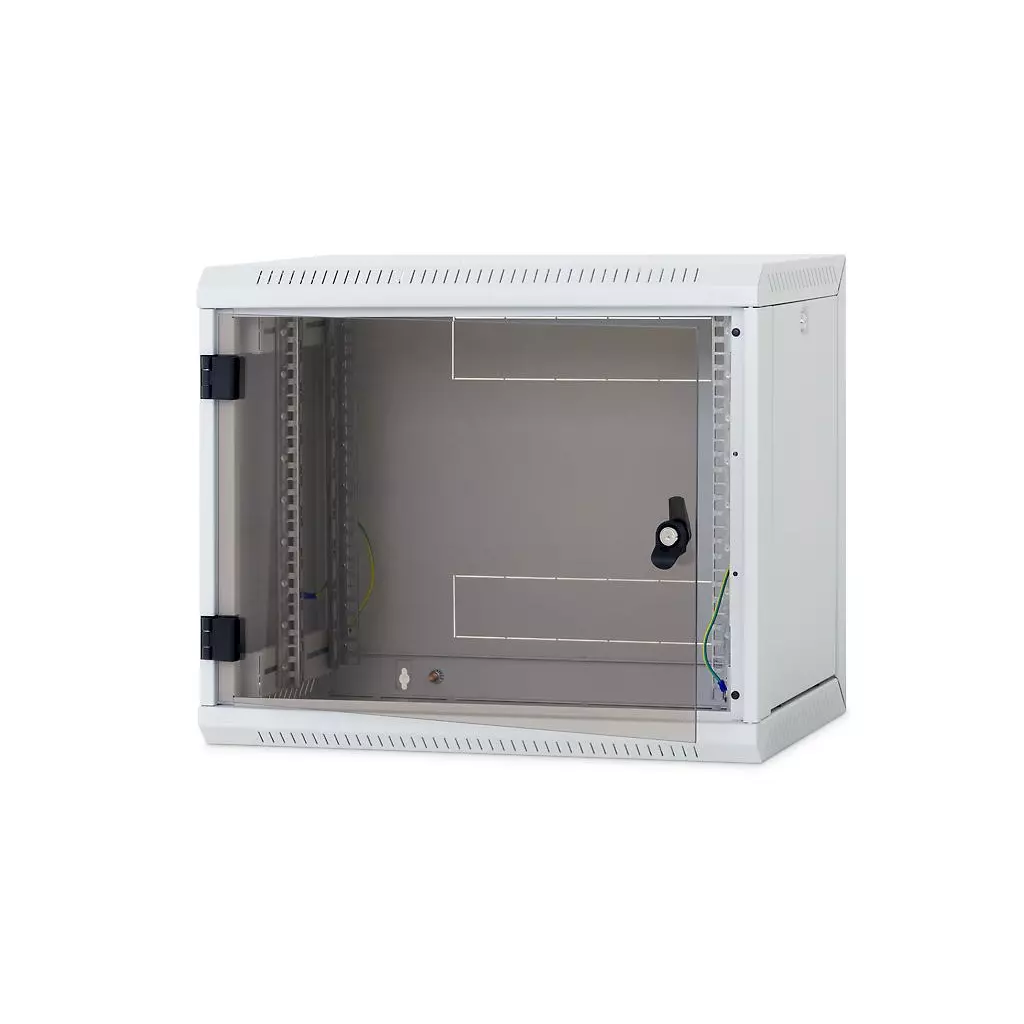

Rack Triton 19'' je nástěnný jednodílný rozvaděč (6U/400 mm) určený pro instalaci datových a telekomunikačních zařízení a jejich  distribučních systémů. Rozvaděč má prosklené dveře (ale na přání mohou být i celoplechové anebo s perforací) a odnímatelné bočnice. Stručný popis: Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180° Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu Dveře lze snadno demontovat Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče Po odemčení spojovacích zámků lehce odklopíte přední část rozvaděče Parametry: Typ: nástěnný, jednodílný Rozteč: 19“  Krytí: IP30 Dveře: prosklené Výška: 6 U Rozměr š x v: 600 x 370 mm Barva: šedá Hmotnost: 14,5 Kg Max. zaťížení: 30 Kg Materiál: bezpečnostní kalené sklo tl. 5 mm, ocelový plech Součást balení: 4 x vrut 6 x 50 2x klíč - přední dveře 4x podložka 6,6 4x hmoždinka 10 8x plovoucí matice M6 1x protiprachová záslepka

BAZAR - Nástěnný rozvaděč RUA - rozbité sklo

Jednodílný svařovaný rozvaděč s odnímatelnými bočnicemi. IP30, nosnost 30 kg.

Příbaly:
Klíč - přední dveře	2x
Vrut 6x50	4x
Podložka 6,6	4x
Hmoždinka 10	4x
Plovoucí matice M6	8x
Protiprachová záslepka	1x
Šroub M6x10	8x
Plastová podložka	8x
Rámeček plastový 300x70	1x

Materiál: bezpečnostní kalené sklo tl. 4 mm, ocelový plech

Specifikace:
Výška (mm)	370
Šířka (mm)	600
Hloubka (mm)	395
Hmotnost (netto v kg)	17,3
Max. doporučené zatížení (kg)	30

Vysoká pevnost konstrukce Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče a nosnost 30 kg.

Flexibilní otevírání dveří Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat.

Zámek na dveřích Umožňuje snadný a rychlý přístup do rozvaděče.

Nastavitelné vertikální lišty Dva páry 19“ vertikálních lišt jsou plynule nastavitelné v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Vylamovací záslepky V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je plastový rámeček a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.

Dveře Dveře rozvaděče jsou standardně celoskleněné, ale na požádání mohou být i celoplechové nebo s perforací.

Odnímatelné bočnice Odnímatelné bočnice umožňují snadný přístup k nainstalovaným zařízením z boční strany. Ke skeletu jsou uchyceny zámky, ve standardní verzi se stejným klíčem jako má zámek předních dveří.

Ventilace RUA má šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RUA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů.

UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! Nástěnný rozvaděč RUA Jednodílný svařovaný rozvaděč s odnímatelnými bočnicemi, IP30, s nosností 30 kg. *Odnímatelné bočnice uzamčené zámky *Rozvaděč se věší přímo na zeď. *Součástí rozvaděče jsou čtyři posuvné vertikální lišty. *Svařovaný skelet s odnímatelnými bočnicemi zajištěnými zámky *Dovolené zatížení jednotlivých dveří je max. 10 kg. *Minimální tloušťka povrchové úpravy je 65 µm. *Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. *Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.. *Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení. *Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče. *Ve spodní a horní stěně rozvaděče jsou otvory pro montáž ventilátorů kryté vylamovacími záslepkami.

Triton RUA 19" 6U

Jednodílný svařovaný rozvaděč s odnímatelnými bočnicemi s krytím IP30, nosnost při správném zavěšení 30 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm.

ZÁKLADNÍ SPECIFIKACE

Výška: 6U (370 mm)

Hloubka: 400 mm

Šířka: 600 mm

Max. doporučené zatížení: 30 kg

Hmotnost: 14,2 kg

Příslušenství: 2 x klíč - přední dveře 4 x vrut 6x50 4 x podložka 6,6 4 x hmoždinka 10 8 x plovoucí matice M6 1 x protiprachová záslepka 8 x šroub M6x10 8 x plastová podložka 1 x rámeček plastový 300x70mm

19" jednodílný nástěnný rozvaděč s odnímatelnými bočnicemi 6U/400mm celoskleněné dveře, světle šedý RAL7035

POZOR !

Ihned po doručení zkontrolujte neporušenost nejen obalu, ale i obsahu. V případě poškození sepište škodní protokol - nutné pro vyřízení reklamace - bez tohoto protokolu není možno reklamaci uznat.



POPIS, ÚČEL POUŽITÍ:

• 19“ jednodílný nástěnný rozvaděč s krytím IP30.

• rozvaděč se věší přímo na zeď.

• součástí rozvaděče jsou dvě posuvné vertikální lišty.

• rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.

• rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musejí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění.

• kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části.

Konstrukce rozvaděče:

• kompaktní svařovaný rozvaděč

• celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm



PODMÍNKY PROVOZU:

Pracovní prostředí:

• kancelářské

•rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

Nutné chránit před:

• mechanickým poškozením

• nesprávnou manipulací

• jiným použitím, než ke kterému je rozvaděč určen

Nesprávná manipulace je zejména:

• přetěžování (překročení maximálního doporučeného zatížení)

• instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení

• zasahování do konstrukce a designu rozvaděče



MONTÁŽ ROZVADĚČE:

Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou příbalem).

V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky.



OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.



OSVĚDČENÍ:

Tento produkt je držitelem certifikátu ITI TÜV s licenčním číslem 252/01/07/02/0, který byl vydán 30. 07. 2001. Dále produkt odpovídá normě ČSN EN 50298:1999 (EN 50298:1998).

Spolehlivý, jednoduchý a odolný 19" nástěnný rozvaděč o velikosti 6U značky Triton v šedé barvě s hloubkou 400 mm je ideální volbou pro uložení síťových a serverových komponent v interiéru. Díky robustní svařované konstrukci s nosností 45 kg zaručuje stabilitu a odolnost i v náročných podmínkách. Snadný přístup k prvkům uvnitř zajišťují odnímatelné bočnice a prosklené přední dveře s bezpečnostním tvrzeným sklem 4 mm, které umožňují přehled o uložených zařízeních i po uzamčení.

Klíčové vlastnosti

• 6U nástěnný rozvaděč
• Velikost 19"
• Nosnost 45 kg
• Prosklené přední dveře
• Robustní svařovaná konstrukce
• Odnímatelné bočnice
• 2x hloubkově stavitelné vertikální lišty
• Vylamovací záslepky pro chlazení a přívod kabelů
• Kabelové vstupy
• Perforované panely pro ventilaci
• Krytí IP20
• Šedá barva

Jednodílný svařovaný rozvaděč s odnímatelnými bočnicemi. IP30, nosnost 30 kg. Příbaly: Klíč - přední dveře 2x Vrut 6x50 4x Podložka 6,6 4x Hmoždinka 10 4x Plovoucí matice M6 8x Protiprachová záslepka 1x Šroub M6x10 8x Plastová podložka 8x Rámeček plastový 300x70 1x Materiál: bezpečnostní kalené sklo tl. 4 mm, ocelový plech Specifikace: Výška (mm) 370 Šířka (mm) 600 Hloubka (mm) 395 Hmotnost (netto v kg) 17,3 Max. doporučené zatížení (kg) 30 Vysoká pevnost konstrukce Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče a nosnost 30 kg. Flexibilní otevírání dveří Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat. Zámek na dveřích Umožňuje snadný a rychlý přístup do rozvaděče. Nastavitelné vertikální lišty Dva páry 19“ vertikálních lišt jsou plynule nastavitelné v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. Vylamovací záslepky V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je plastový rámeček a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu. Dveře Dveře rozvaděče jsou standardně celoskleněné, ale na požádání mohou být i celoplechové nebo s perforací. Odnímatelné bočnice Odnímatelné bočnice umožňují snadný přístup k nainstalovaným zařízením z boční strany. Ke skeletu jsou uchyceny zámky, ve standardní verzi se stejným klíčem jako má zámek předních dveří. Ventilace RUA má šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RUA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů. Nástěnný rozvaděč RUA Jednodílný svařovaný rozvaděč s odnímatelnými bočnicemi, IP30, s nosností 30 kg. *Odnímatelné bočnice uzamčené zámky *Rozvaděč se věší přímo na zeď. *Součástí rozvaděče jsou čtyři posuvné vertikální lišty. *Svařovaný skelet s odnímatelnými bočnicemi zajištěnými zámky *Dovolené zatížení jednotlivých dveří je max. 10 kg. *Minimální tloušťka povrchové úpravy je 65 µm. *Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. *Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.. *Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení. *Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče. *Ve spodní a horní stěně rozvaděče jsou otvory pro montáž ventilátorů kryté vylamovacími záslepkami.

Triton RUA-06-AS4-CAX-A1 je jednodílný svařovaný nástěnný rozvaděč s odnímatelnými bočnicemi a uzamykatelnými dveřmi, o velikosti 6U a hloubce 400mm. Vlastní systém pantů umožňuje dveře s 4mm tvrzeným bezpečnostním sklem otevírat pod úhlem 165°. Dveře lze navíc snadno demontovat. Dva páry 19" vertikálních lišt mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propo­jovacích kabelů.

V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit kartáčem. K ochraně kabelů před poškozením slouží lemová hrana (obojí je součástí příbalu rozvaděče).

Modely RUA mají šest vylamovacích záslepek pro montáž až 2 ks chladících jednotek RAx-CH-X2x-X1, nebo až 6 ks ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Umožňuje tak instalaci zařízení, které dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů.

* ilustrační foto, velikost a provedení na obrázku nemusí odpovídat skutečnému provedení a velikosti rozvaděče
