Svařovaný skelet 19" stojanového rozvaděče Triton s prosklenými dveřmi, odnímatelnými bočnicemi a zadním krytem. Rozvaděč nabízí krytí IP 20 a nosnost 1200 kg (1500 kg s zesilujícím prvkem). Jeho rozměry jsou 600 x 600 mm s výškou 47 U. Vlastnosti: Zesílený skelet - ocelový plech 1,3 mm Čtyřbodové uchycení posuvné ližiny - ocelový plech 2,5 mm Kliky triton - výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou (patent PUV 2013-27443) Rozšířené stojiny skeletu - umožňují montáž příslušenství, např. vyvazovací a rozvodné panely Perforované stojiny - otvory v celé výšce stojin odpovídají unitové roztěči vertikálních lišt Laserové značení vertikálních lišt - ocelový plech 2 mm Hlavní zemnící bod M8 Nasazovací panty - standardní dveřní panty je možno nahradit nasazovacími Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy Vylamovací záslepky Lemová hrana - příbalem 1 m Volitelné příslušenství: Horizontální vyvazovací panel RAC-VP-D5x-X1 Vertikální vyvazovací panel RAX-VP-Vxx-X2 Rozvodné panely - možnost instalace PDU do stojin rozvaděče pomocí držáku (volitelné příslušenství). Zvýšené krytí IP30: Snadnou montáží ochranných lišt na horní a spodní část rámu předních dveří a zadního krytu je možné zvýšit krytí rozvaděče na IP 30. RAC-IP-X01-X1 pro rozvaděče šíře 600 mm RAC-IP-X02-X1 pro rozvaděče šíře 800 mm Navýšení nosnosti z 1200 kg na 1500 kg: Zesilující prvek vertikálních lišt RAX-VR-Txx-X2 Uzavřený profil z materiálu tloušťky 1,5 mm (4 ks). Zvýší nosnost rozvaděče až na 1500 kg. Doporučená vyztužující sada RAX-VR-Txx-Yx Pro rozvaděče šíře 800 mm. Její montáž stabilizuje rozvaděč a zároveň umožňuje vertikální vyvázání kabeláže. Specifikace: Materiál dveří: bezpečnostní kalené sklo tl. 4 mm Materiál rozvaděče: ocelový plech Odnímatelné bočnice: Ano Rozměry: 600 x 600 mm, výška 47 U Nosnost 1200 kg Krytí: IP20 Barva: šedá Obsah balení: 2x klíč - odnímatelné kryty 2x klíč - přední dveře 16x plovoucí matice M6 1x protiprachová záslepka Lemová hrana 1 m 4x rektifikační šroub/noha pro rozvaděč 4x matice M10

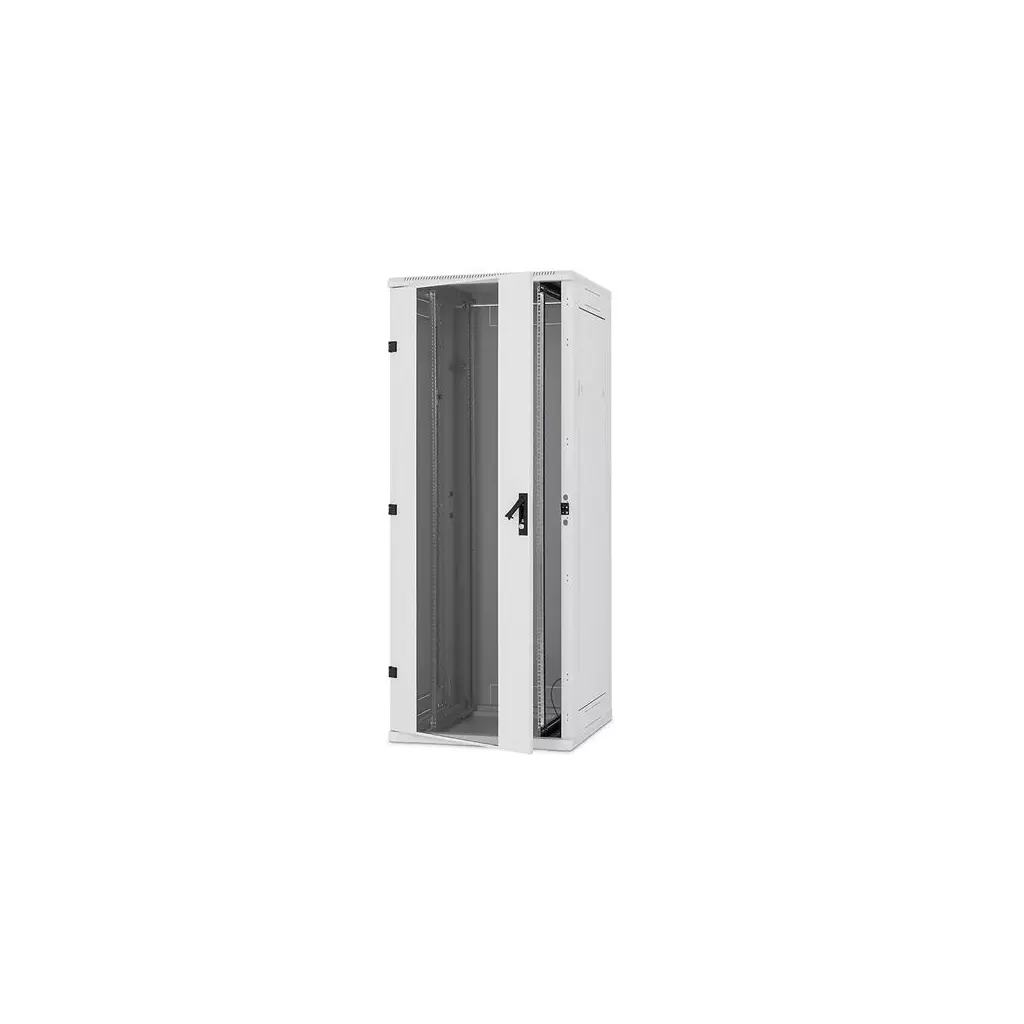

Triton RTA 19" 47U 600 x 600

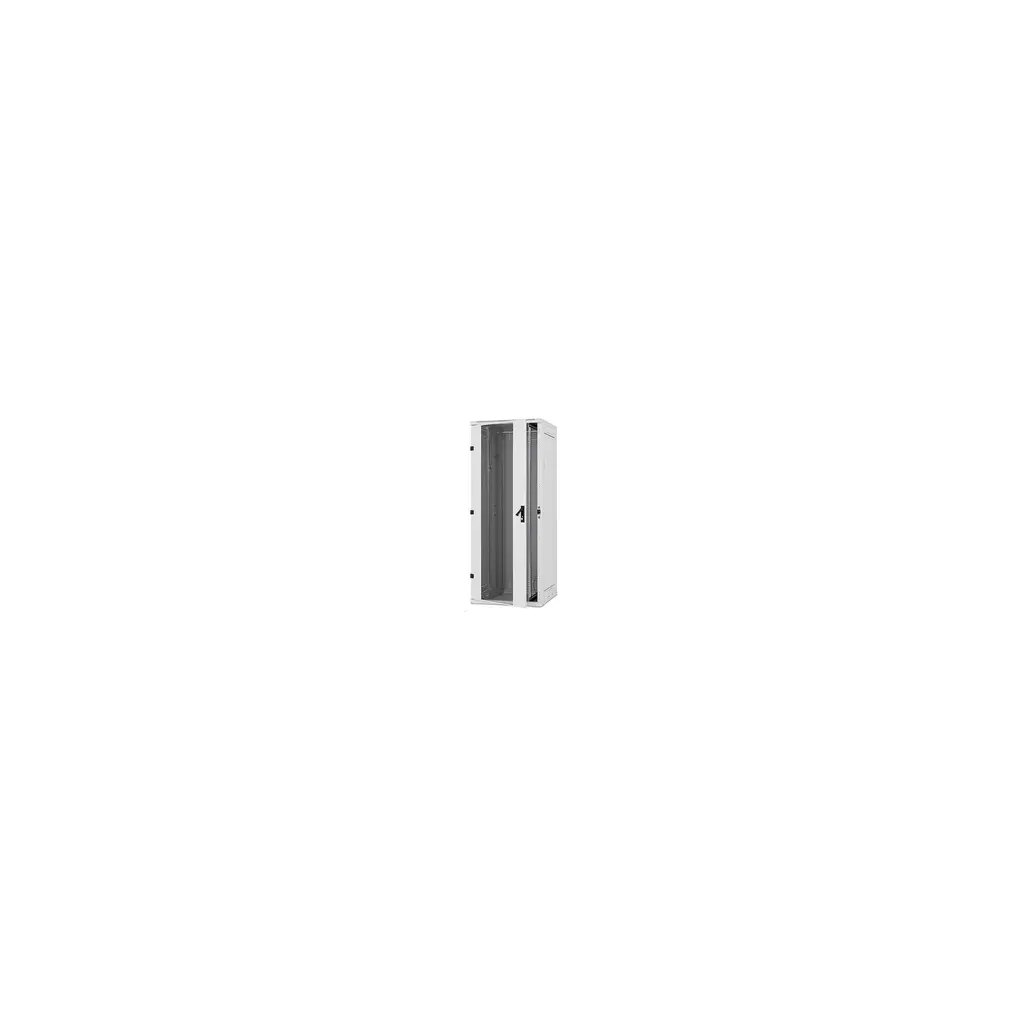

Ilustrační foto - Horní záslepky odpovídají samostatnému schématu v galerii nebo datasheetu.

Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem. Krytí IP20 a nosnost 1200 kg (1500 kg při použití zesilujících prvků vertikálních lišt). Skleněné dveře s bezpečnostním tvrzeným sklem 4 mm.

• 19" stojanový rozvaděč s krytím IP20.
• Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).
• Konstrukce rozvaděče: - Ocelový svařovaný skelet s odnímatelnými krycími panely. - Dveře jednokřídlé nebo dvoukřídlé ve variantách celoplechové, perforované (80 % a 86 % prostupnost) nebo prosklené s bezpečnostním tvrzeným sklem 4 mm. - Dveře mohou být na přední i zadní straně rozvaděče.
• Příprava pro montáž vertikálních vyvazovacích panelů a rozvodných panelů včetně montážních úchytů do skeletu rozvaděče.
• Příprava pro snadné spojování rozvaděčů do sestav.
• Modely A5 a A7 (na konci kódu rozvaděče) mají kabelové vstupy kryté vylamovacími záslepkami také ve stojinách pro snadné vedení kabelů mezi rozvaděči.
• Dovolené zatížení jednotlivých dveří je max. 20 kg.
• Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře atd.) jsou spojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 pro připojení zemnicího vodiče.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.

ZÁKLADNÍ SPECIFIKACE

Výška: 47U (2194 mm) Hloubka: 600 mm Šířka: 600 mm Max. doporučené zatížení: 1200 kg Hmotnost: 93 kg Příslušenství: 2x klíč - odnímatelné kryty 2x klíč - přední dveře 16x plovoucí matice M6 1x protiprachová záslepka 1x lemová hrana 1m 4x rektifikační šroub/noha pro rozvaděč 4x matice M10

---

Konfigurátor Datasheet (CZ) Datasheet (EN)

---

Triton RTA-47-A66-CAX-A1 je jednodílný svařovaný stojanový rozvaděč s odnímatelnými bočnicemi a uzamykatelnými dveřmi, ve velikosti 47U s hloubkou 600mm. Vlastní systém pantů umožňuje dveře s 4mm kalenou skleněnou výplní otevírat pod úhlem 165°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-X0x-X3. Vertikální lišty jsou plynule nastavitelné v libovolné hloubce rozvaděče, což usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Kabelové vstupy rozvaděče jsou zakryty vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit kartáčem. K ochraně kabelů před poškozením slouží lemová hrana (obojí je součástí příbalu rozvaděče).

Rozměrný otvor krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů.

* ilustrační foto, velikost a provedení na obrázku nemusí odpovídat skutečnému provedení a velikosti rozvaděče
