TRITON 19" stojanový rozvaděč RTA 42U/800x1000
Popis produktu:

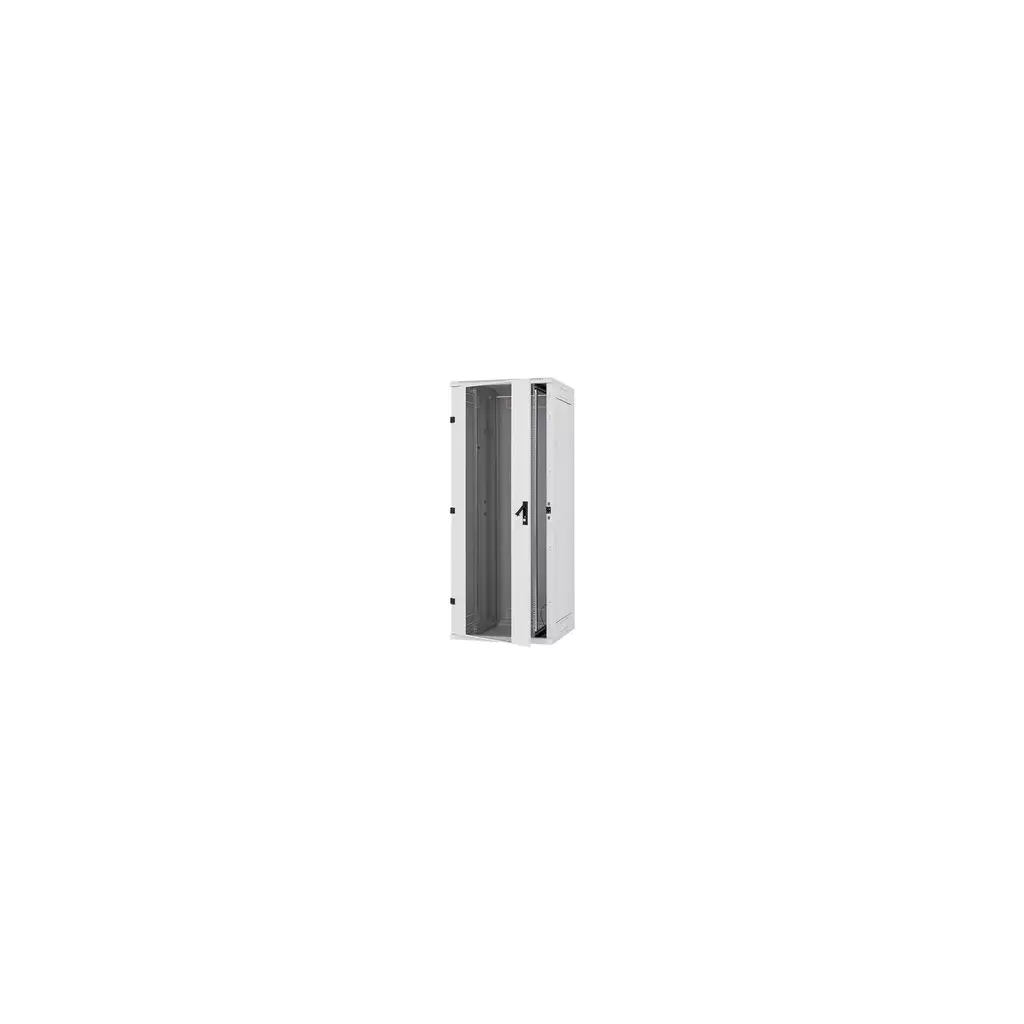

Ilustrační foto - Horní záslepky odpovídají samostatnému schématu v galerii nebo datasheetu.
Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem. Krytí IP20 a nosnost 1200 kg (1500 kg při použití zesilujících prvků vertikálních lišt). Skleněné dveře s bezpečnostním tvrzeným sklem 4 mm.
- 19" stojanový rozvaděč s krytím IP20.
- Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).
- Konstrukce rozvaděče: - Ocelový svařovaný skelet s odnímatelnými krycími panely. - Dveře jednokřídlé nebo dvoukřídlé ve variantách celoplechové, perforované (80% a 86% prostupnost) nebo prosklené s bezpečnostním tvrzeným sklem 4 mm. - Dveře mohou být na přední i zadní straně rozvaděče.
- Příprava pro montáž vertikálních vyvazovacích panelů a rozvodných panelů včetně montážních úchytů do skeletu rozvaděče.
- Příprava pro snadné spojování rozvaděčů do sestav.
- Modely A5 a A7 (na konci kódu rozvaděče) mají kabelové vstupy kryté vylamovacími záslepkami také ve stojinách pro snadné vedení kabelů mezi rozvaděči.
- Dovolené zatížení jednotlivých dveří je max. 20 kg.
- Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.
- Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře atd.) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
- Na spodní části rozvaděče je umístěn šroub M8 pro připojení zemnícího vodiče.
- Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.
ZÁKLADNÍ SPECIFIKACE
Výška: 42U (1970 mm) Hloubka: 1000 mm Šířka: 800 mm Max. doporučené zatížení: 1200 kg Hmotnost: 127,8 kg Příslušenství: 2x klíč - odnímatelné kryty 2x klíč - přední dveře 16x plovoucí matice M6 1x protiprachová záslepka 1x lemová hrana 1m 4x rektifikační šroub/noha pro rozvaděč 4x matice M10
Konfigurátor Datasheet (CZ) Datasheet (EN)
Stojanový rozvaděč RTA
Svařovaný skelet rozvaděče s odnímatelnými bočnicemi a zadním krytem, IP 20, nosnost 1200/1500 kg
Specifikace: | |
Výška (mm) | 1970 |
Šířka (mm) | 800 |
Hloubka (mm) | 1000 |
Hmotnost (netto v kg) | 122,4 |
Max. doporučené zatížení (kg) | 1200 |
Příbaly: | |
Klíč - odnímatelné kryty | 2x |
Klíč - přední dveře | 4x |
Plovoucí matice M6 | 16x |
Protiprachová záslepka | 1x |
Lemová hrana | 1m |
Rektifikační šroub/noha pro rozvaděč vylamovací záslepce | 4x |
Matice M10 pro rozvaděč | 4x |
Materiál: bezpečnostní kalené sklo tl. 4 mm, ocelový plech
Zesílený skelet Ocelový plech 1,3 mm.
Čtyřbodové uchycení posuvné ližiny Ocelový plech 2,5 mm.
Kliky triton Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou. Patent: PUV 2013-27443.
Rozšířené stojiny skeletu Umožňují montáž příslušenství - vyvazovací a rozvodné panely.
Perforované stojiny Otvory v celé výšce stojin odpovídají unitové roztěči vertikálních lišt.
Laserové značení vertikálních lišt Ocelový plech 2 mm.
Nasazovací panty Standardní dveřní panty je možno nahradit nasazovacími.
Pospojení Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy.
Kolečka, nivelační nožičky Příprava pro montáž koleček a nivelačních nožiček.
