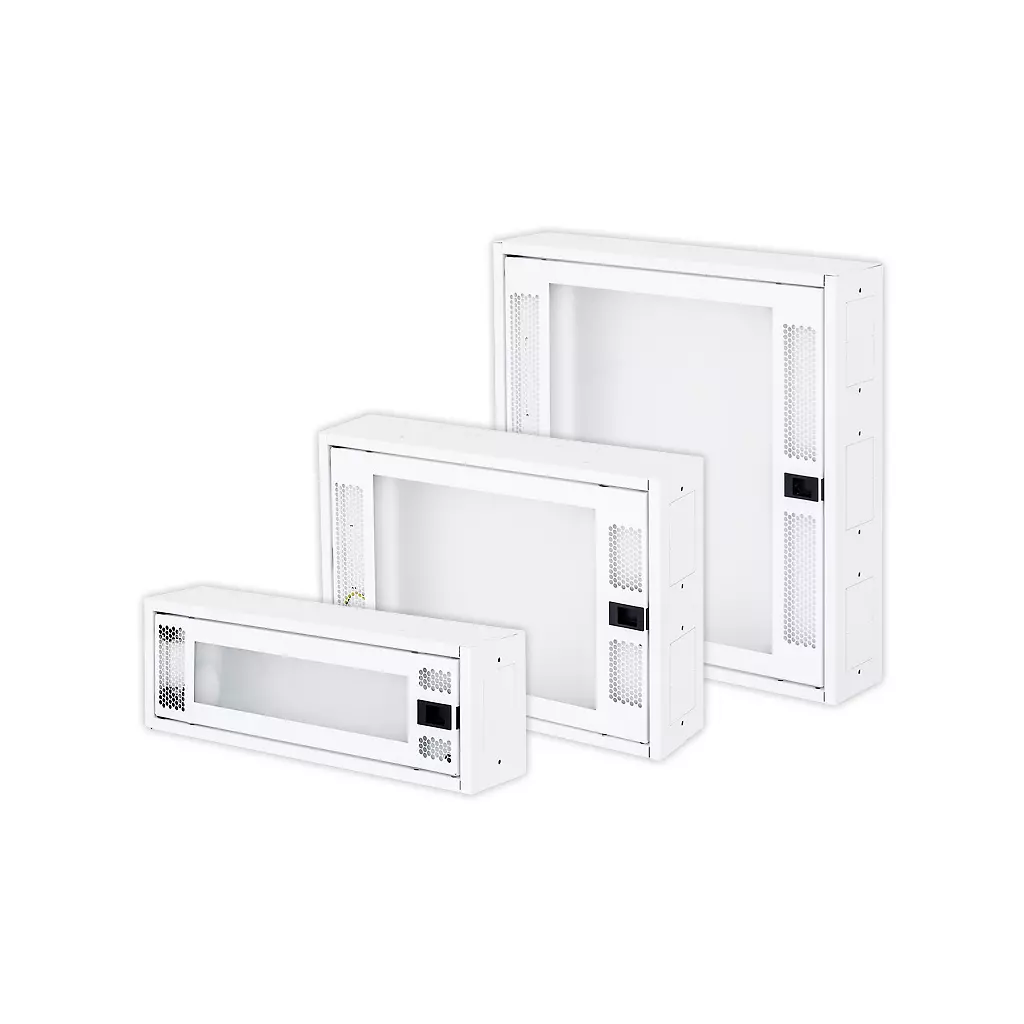

Triton Hybridní rozvaděč datový 333x500x110 mm RAL9003 hl. lesklá

Datový modul hybridních rozvaděčů pro domovní rozvody. IP20 / IK05 Datový rozvaděč RNA je navržen pro zakončení všech domovních kabelových rozvodů a pro instalaci aktivních prvků.Je možno zde propojit Internet, televizní a satelitní rozvody, audio stejně jako klasické telefonní a ADSL spoje.Plastová výplň dveří a celá konstrukce podporují instalaci WiFi zařízení. Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů. Dveře rozvaděče jsou vystouplé směrem dopředu pro zajištění potřebného poloměru ohybu kabelů a to včetně optických. Perforace po stranách napomáhá chlazení instalovaných aktivních prvků. Montáž vybavení pomocí samořezných vrutů na vnitřní plastovou desku je rychlá a snadná. Rozvaděče jsou dodávány v modulární výšce, kde jeden modul zabírá 166 mm. V těchto modulech jsou i elektro rozvaděče této řady. Šířka i hloubka korpusu je jednotná pro všechny výšky. Rozvaděč je univerzální pro montáž na omítku nebo pro zazdění do zdi. Pro montáž do zdi je k dispozici krycí rámeček. Díky modularitě je možné použít např. 2 moduly vysokou datovou část a 1 modul elektro, vše pak zakryto 3 modulovým rámečkem. VÝKLOPNÉ BOČNÍ PANELY Boční nosné panely na obou stranách rozvaděče jsou odklopitelné pro snadnou montáž osazovaných komponent. Všechny oddělitelné nebo pohyblivé části jsou pospojeny dle normy. DATOVÉ ROZVODY Pro instalaci datových a komunikačních rozvodů jsou připraveny Keystone Standard nosiče, do kterých snadno zakončíte libovolné kabely. NAPÁJENÍ Na protější straně od datových rozvodů je příprava pro osazení napájecí soustavy 230 V. Podle velikosti rozvaděče je zde připraven otvor pro montáž klasické zásuvky (s ochrannou plastovou krabičkou) a/nebo 10“ 1U montážní otvor rozšířený o možnost instalace až 3 běžných zásuvek.

Datový modul hybridních rozvaděčů pro domovní rozvody. IP20 / IK05 Datový rozvaděč RNA je navržen pro zakončení všech domovních kabelových rozvodů a pro instalaci aktivních prvků.Je možno zde propojit Internet, televizní a satelitní rozvody, audio stejně jako klasické telefonní a ADSL spoje.Plastová výplň dveří a celá konstrukce podporují instalaci WiFi zařízení. Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů. Dveře rozvaděče jsou vystouplé směrem dopředu pro zajištění potřebného poloměru ohybu kabelů a to včetně optických. Perforace po stranách napomáhá chlazení instalovaných aktivních prvků. Montáž vybavení pomocí samořezných vrutů na vnitřní plastovou desku je rychlá a snadná. Rozvaděče jsou dodávány v modulární výšce, kde jeden modul zabírá 166 mm. V těchto modulech jsou i elektro rozvaděče této řady. Šířka i hloubka korpusu je jednotná pro všechny výšky. Rozvaděč je univerzální pro montáž na omítku nebo pro zazdění do zdi. Pro montáž do zdi je k dispozici krycí rámeček. Díky modularitě je možné použít např. 2 moduly vysokou datovou část a 1 modul elektro, vše pak zakryto 3 modulovým rámečkem. VÝKLOPNÉ BOČNÍ PANELY Boční nosné panely na obou stranách rozvaděče jsou odklopitelné pro snadnou montáž osazovaných komponent. Všechny oddělitelné nebo pohyblivé části jsou pospojeny dle normy. DATOVÉ ROZVODY Pro instalaci datových a komunikačních rozvodů jsou připraveny Keystone Standard nosiče, do kterých snadno zakončíte libovolné kabely. NAPÁJENÍ Na protější straně od datových rozvodů je příprava pro osazení napájecí soustavy 230 V. Podle velikosti rozvaděče je zde připraven otvor pro montáž klasické zásuvky (s ochrannou plastovou krabičkou) a/nebo 10“ 1U montážní otvor rozšířený o možnost instalace až 3 běžných zásuvek.

Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. Hybridní rozvaděč RNA-02-A51-YXX-X1 PŘEHLED • IP20 / IK05 • Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi. • Určen k samostatné montáži či v kombinaci s rozvaděčem typu SNA. • Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů typu SNA. • Konstrukce rozvaděče: – Svařovaný skelet z plechu tloušťky 1 mm v kombinaci s plastem PEHD 8 mm. – Rámová dvířka z kombinace plechu tloušťky 1 mm a plastu PP-H 1,5 mm. • Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. • Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. • Po obvodu rozvaděče jsou připraveny záslepky k vylomení. • Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg. SPECIFIKACE Typ * RNA-02-A51-YXX-X2 výška A (mm) * 333 šířka B (mm) * 500 hloubka C (mm) * 110 Hmotnost brutto (kg) *  6,7 Hmotnost netto (kg) * 6,4 Rozteč pro zavěšení R1 * 243 Rozteč pro zavěšení R2 * 390 Počet modulů * 2 x 13 10“ prostup s přípravou pro zásuvky * 1 Otvor pro zásuvku * 0

Triton RNA-02-A51-YXX-X1

Hybridní datový rozvaděč pro zakončení všech domovních kabelových rozvodů a instalaci aktivních prvků. Montáž je možná přímo na zeď, případně do připraveného otvoru ve zdi. Plastová výplň dveří a celá konstrukce podporují instalaci Wi-Fi zařízení. Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav. Dveře jsou vystouplé směrem dopředu pro zajištění potřebného poloměru ohybu kabelů, včetně optických. Boční nosné panely na obou stranách rozvaděče jsou odklopitelné pro snadnou montáž osazovaných komponent. Na protější straně od datových rozvodů je příprava pro osazení napájecí soustavy 230 V. Maximální dovolené zatížení rozvaděče je 20 kg, maximální zatížení dveří pak 2 kg.

ZÁKLADNÍ SPECIFIKACE

Výška: 333 mm

Hloubka: 110* mm

Šířka: 500 mm

Max. doporučené zatížení: 20 kg

Hmotnost: 6,4 kg

*Hloubka rozvaděče pro zazdění, celková hloubka rozvaděče včetně vystouplých dveří je 150 mm.
