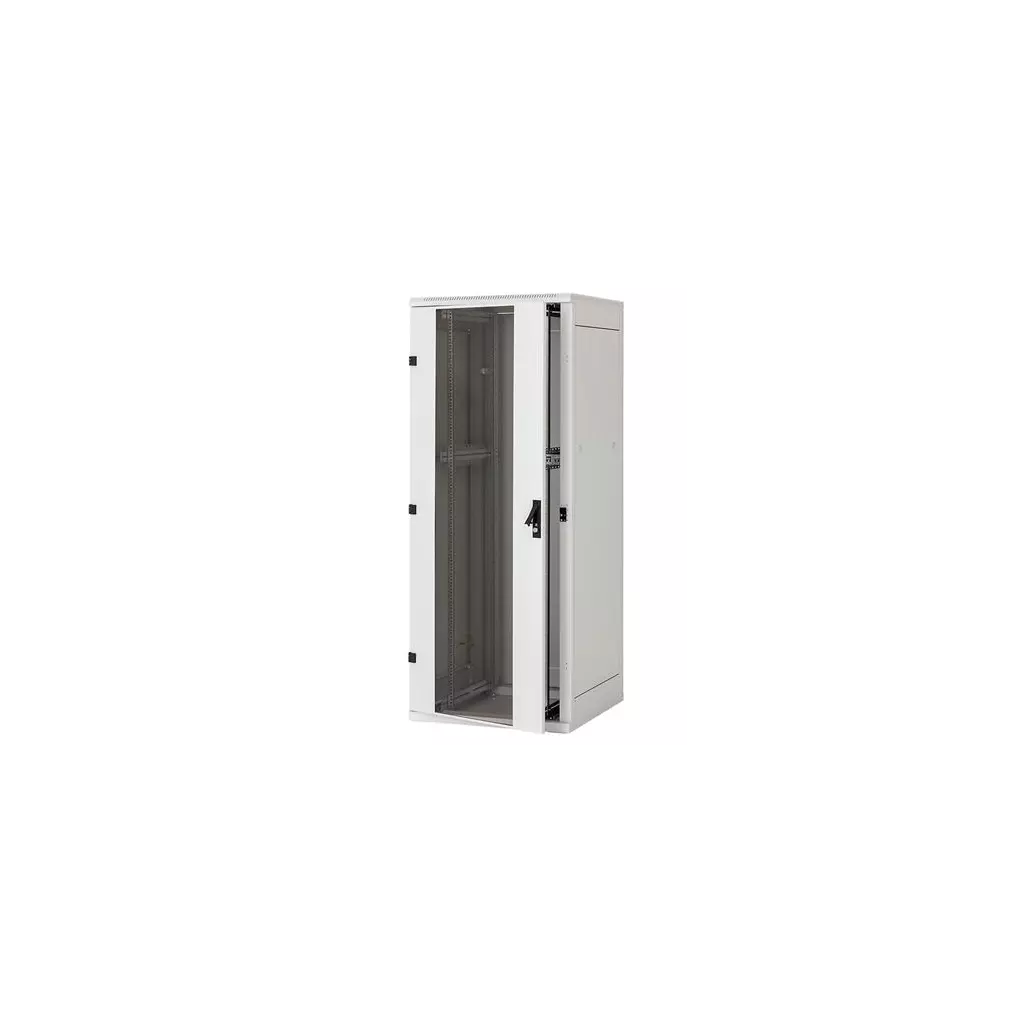

TRITON 19" stojanový rozvaděč 45U/600x1000

Kód zboží (ID): 51558 vytisknout
Stav zboží: Nové
Dostupnost: dostupnost na dotaz
Datum odeslání: Neznámé
Výrobce: Triton
Kód zboží: 51558
Číslo zboží (PN): RMA-45-A61-CAX-A1
EAN:
Záruka koncový zákazník: 24 měsíců
Záruka při koupi na IČO: 24 měsíců
Cena bez DPH: * 15322 Kč
Cena vč. DPH: * 18539 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.

Popis produktu:

Rack Triton 19'' je stojanový rozvaděč s odnímatelnými bočnicemi určený pro instalaci datových a telekomunikačních zařízení a jejich  distribučních systémů. Vlastní systém pantů umožňuje otvírání prosklených dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. Stručný popis: Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180° Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče (to usnadňuje montáž zařízení i organizaci propojovacích kabelů) RMA je rozvaděč se svařovaným skeletem a odnímatelnými bočnicemi, ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky standardně s jednotným klíčem. Parametry: Typ: stojanový Rozteč: 19“ Krytí: IP20 Bočnice: odnímatelné Dveře: prosklené Výška: 45 U Rozměr š x h: 600 x1000 mm Barva: šedá Hmotnost: 100,9  Kg Max. zaťížení: 400 Kg Materiál: bezpečnostní kalené sklo tl. 4 mm, ocelový plech Součást balení: Klíč: odnímatelné kryty 2 x Klíč: přední dveře 2 x Plovoucí matice M6: 16 x Protiprachová záslepka: 1 x Rektifikační šroub/noha pro rozvaděč: 4 x Matice M10: 4 x
Rack Triton 19'' je stojanový rozvaděč s odnímatelnými bočnicemi určený pro instalaci datových a telekomunikačních zařízení a jejich  distribučních systémů. Vlastní systém pantů umožňuje otvírání prosklených dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. Stručný popis: Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180° Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče (to usnadňuje montáž zařízení i organizaci propojovacích kabelů) RMA je rozvaděč se svařovaným skeletem a odnímatelnými bočnicemi, ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky standardně s jednotným klíčem. Parametry: Typ: stojanový Rozteč: 19“ Krytí: IP20 Bočnice: odnímatelné Dveře: prosklené Výška: 45 U Rozměr š x h: 600 x1000 mm Barva: šedá Hmotnost: 100,9  Kg Max. zaťížení: 400 Kg Materiál: bezpečnostní kalené sklo tl. 4 mm, ocelový plech Součást balení: Klíč: odnímatelné kryty 2 x Klíč: přední dveře 2 x Plovoucí matice M6: 16 x Protiprachová záslepka: 1 x Rektifikační šroub/noha pro rozvaděč: 4 x Matice M10: 4 x
UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. POPIS, ÚČEL POUŽITÍ: 19" stojanový rozvaděč s krytím IP30. Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení. Konstrukce rozvaděče: - ocelový svařovaný skelet s odnímatelnými krycími panely - sklo dveří: bezpečnostní tvrzené, tloušťka 4mm Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Rám rozvaděče a všechny oddělitelné části(boční a zadní kryty, dveře...) jsou propojeny pomocí zemnících kabelů, které musejí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umísťen šroub M8 jako hlavní zemnící bod pro uzemnění. Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části. PODMÍNKY PROVOZU: Provozní prostředí: - kancelářské - rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení(například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí). Nutné chránit před: - mechanickým poškozením - nesprávnou manipulací - jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: - přetěžování (překročení maximální doporučené nosnosti) - instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení - zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE: Pro zajištění max. doporučené nosnosti je nezbytné, aby bylo zatížení rovnoměrně rozloženo. Rozvaděč umístíme na rovné podlaze a případné drobné nerovnosti vyrovnají nivelační nožičky. V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky. OCHRANA PROSTŘEDÍ: Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ & SHODA Tento výrobek je držitelem certifikátu ITI TÜV, licenční číslo 254/01/07/02/0, vydaného 30. 07. 2001. Tento výrobek plně odpovídá ČSN EM 50298:1999 (EN 50298:1998).
Triton RMA 19" 45U 600 x 1000

Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem s krytím IP20, nosnost 400 kg. Dveře skleněné s bezpečnostním tvrzeným sklem 4 mm.

ZÁKLADNÍ SPECIFIKACE

Výška: 45U (2105 mm)

Hloubka: 1000 mm

Šířka: 600 mm

Max. doporučené zatížení: 400 kg

Hmotnost: 96 kg

Příslušenství: 2 x klíč - odnímatelné kryty 2 x klíč - přední dveře 16 x plovoucí matice M6 1 x protiprachová záslepka 1 x lemová hrana 1 m 4 x rektifikační šroub/noha pro rozvaděč 4 x matice M10

Rack Triton 19'' je stojanový rozvaděč s odnímatelnými bočnicemi určený pro instalaci datových a telekomunikačních zařízení a jejich  distribučních systémů. Vlastní systém pantů umožňuje otvírání prosklených dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. Stručný popis: Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180° Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče (to usnadňuje montáž zařízení i organizaci propojovacích kabelů) RMA je rozvaděč se svařovaným skeletem a odnímatelnými bočnicemi, ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky standardně s jednotným klíčem. Parametry: Typ: stojanový Rozteč: 19“ Krytí: IP20 Bočnice: odnímatelné Dveře: prosklené Výška: 45 U Rozměr š x h: 600 x1000 mm Barva: šedá Hmotnost: 100,9  Kg Max. zaťížení: 400 Kg Materiál: bezpečnostní kalené sklo tl. 4 mm, ocelový plech Součást balení: Klíč: odnímatelné kryty 2 x Klíč: přední dveře 2 x Plovoucí matice M6: 16 x Protiprachová záslepka: 1 x Rektifikační šroub/noha pro rozvaděč: 4 x Matice M10: 4 x
19'' stojanový rozvaděč 45U/600x1000mm prosklené dveře, IP20 nosnost 400kg světle šedý RAL7035

Univerzální rozvaděč pro datové a telekomunikační účely. Dostatečná nosnost pro běžné aplikace, velký výběr rozměrů a variant spolu se širokou škálou doplňků a dokonalým zpracováním všech detailů z něj dělají nejprodávanější stojanový rozvaděč v naší nabídce.

Vysoká pevnost konstrukce

RMA má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.

Flexibilní otevírání dveří

Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu.

Nastavitelné vertikální lišty

19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Odnímatelné bočnice a zadní kryt

RMA je rozvaděč se svařovaným skeletem a odnímatelnými bočnicemi. Ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky, standardně s jednotným klíčem.

Otvor pro ventilační jednotku

Rozměrný otvor krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů.

Zadní strana rozvaděče

Na zadní stěně rozvaděče jsou dva kabelové vstupy kryté vylamovacími záslepkami. Jeden je u horního a druhý u spodního okraje krytu. Další kabelové vstupy jsou na stropě a v základně rozvaděče.

Perforace skeletu

Rozvaděče RMA mají perforovaný skelet pro zajištění přístupu chladícího vzduchu k instalovaným technologiím. Chlazení je možno podpořit instalací ventilačních jednotek.

Středový pár vertikálních lišt

U rozvaděčů hlubších než 800 mm dodáváme již v základní výbavě třetí pár vertikálních lišt pro montáž technologie. Díky svému otevřenému profilu neomezují instalaci hlubších zařízení.

Obsah balení

  • Klíč - odnímatelné kryty 2x
  • Klíč - přední dveře 2x
  • Plovoucí matice M6 16x
  • Protiprachová záslepka 1x
  • Lemová hrana 1 m
  • Rektifikační šroub/noha pro rozvaděč 4x
  • Matice M10 4x

Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem, IP20, nosnost 400 kg.

Dostupnost: Skladem- Ihned; Skladem u dodavatele - 12 až 36 hodin; výroba rozvaděče 62-90 dní.(Dostupnost u dodavatele lze ověřit u produkt manažera nebo Vašeho obchodníka)

 Cena dopravy: Je dopočitána dle množství, váhy, rozměrů a vzdálenosti dopravy. Pro zjištění ceny dopravy, kontaktujte svého obchodníka popř. produkt manažera. Tento rozvaděč nelze zaslat balíkovou přepravou ale pouze na paletě.

Upozornění: Rozvaděč je potřeba zkontrolovat ihned při převzetí od dopravce. V případě poškození je nutné ihned sepsat škodní protokol. V opačném případě nelze uznat reklamace způsobené dopravcem.





Osvědčení a shoda:

Tento výrobek je certifikován TÜV SÜD Czech, certifikát číslo 11.398.139, ze dne 14. 2. 2018 a plně odpovídá ČSN EN 62208 ed.2:2012(EN 62208:2011).







POPIS, ÚČEL POUŽITÍ:

Přesné rozměry rozvaděče lze zjistit z přiložených obrázků.  (dle kódu rozvaděče v tabulce)

• 19“ stojanový rozvaděč s krytím IP 20 • Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).

• Konstrukce rozvaděče: – Ocelový svařovaný skelet s odnímatelnými krycími panely – Dveře jednokřídlé nebo dvoukřídlé ve variantách celoplechové, perforované (80 % a 86 % prostupnost) nebo prosklené s bezpečnostním tvrzeným sklem 4mm. Mohou být na přední i zadní straně rozvaděče.

• Dovolené zatížení jednotlivých dveří je max. 20 kg.

• Minimální tloušťka povrchové úpravy je 65 µm.

• Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.

• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.

• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.

• Hmotnost Rozvaděče 108 Kg (brutto); 100 kg (netto)

• Uvedená fota jsou ilustrační. Rozvaděč se může mírně lišit. (jedná se hlavně o výšku rozvaděče)



Podmínky provozu :

Kancelářské – Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a instalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

Nutné chránit před: – mechanickým poškozením – nesprávnou manipulací – jiným použitím, než ke kterému je rozvaděč určen

Nesprávná manipulace je zejména: – přetěžování (překročení maximální doporučené nosnosti) – instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – zasahování do konstrukce a designu rozvaděče



Montáž rozvaděče:

• Pro zajištění max. doporučené nosnosti je nezbytné, aby bylo zatížení rovnoměrně rozloženo.

• Rozvaděč je nutno umístit na rovné podlaze a případné drobné nerovnosti vyrovnají nivelační nožičky.

• V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).



Balení Obsahuje: Klíč - odnímatelné kryty, 2x Klíč - přední dveře 2x, Plovoucí matice M6 16x, Protiprachová záslepka 1x, Lemová hrana 1 m, Rektifikační šroub/noha pro rozvaděč 4x, Matice M10 4x,  Tělo rozvaděče a jeho součásti.

Materiál: Bezpečnostní kalené sklo tl. 4 mm, Ocelový plech Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem, IP20, nosnost 400 kg.





Charakteristické prvky rozvaděčů Triton:



Kliky triton-Obsahuje vlastní kliky pro stojanové rozvaděče. Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou. Patent: PUV 2013-27443.

Nastavitelné vertikální lišty-19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Dveře pro ventilační jednotky-U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-X0x-X3.



Detailnější popis rozvaděčů kategorie RMA, další informace a certifikát lze nalézt také v sekci Související Dokumenty.

Náš Velkoobchod Vám také rád zajistí, jakýkoliv produkt který je vyráběn společností Triton.(i ty které v naší stálé nabídce nenaleznete)

Rádi také naplánujeme výrobu speciálních rozvaděčů, vč. systému chlazení, topení atd. (projekty na míru)

Triton RMA 19" 45U 600 x 1000

Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem s krytím IP20, nosnost 400 kg. Dveře skleněné s bezpečnostním tvrzeným sklem 4 mm.

ZÁKLADNÍ SPECIFIKACE

Výška: 45U (2105 mm)

Hloubka: 1000 mm

Šířka: 600 mm

Max. doporučené zatížení: 400 kg

Hmotnost: 96 kg

Příslušenství: 2 x klíč - odnímatelné kryty 2 x klíč - přední dveře 16 x plovoucí matice M6 1 x protiprachová záslepka 1 x lemová hrana 1 m 4 x rektifikační šroub/noha pro rozvaděč 4 x matice M10

Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění. Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás. Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
