UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. POPIS, ÚČEL POUŽITÍ: 19" stojanový rozvaděč s krytím IP30. Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení. Konstrukce rozvaděče: - ocelový svařovaný skelet s odnímatelnými krycími panely - sklo dveří: bezpečnostní tvrzené, tloušťka 4mm Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Rám rozvaděče a všechny oddělitelné části(boční a zadní kryty, dveře...) jsou propojeny pomocí zemnících kabelů, které musejí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umísťen šroub M8 jako hlavní zemnící bod pro uzemnění. Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části. PODMÍNKY PROVOZU: Provozní prostředí: - kancelářské - rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení(například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí). Nutné chránit před: - mechanickým poškozením - nesprávnou manipulací - jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: - přetěžování (překročení maximální doporučené nosnosti) - instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení - zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE: Pro zajištění max. doporučené nosnosti je nezbytné, aby bylo zatížení rovnoměrně rozloženo. Rozvaděč umístíme na rovné podlaze a případné drobné nerovnosti vyrovnají nivelační nožičky. V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky. OCHRANA PROSTŘEDÍ: Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ & SHODA Tento výrobek je držitelem certifikátu ITI TÜV, licenční číslo 254/01/07/02/0, vydaného 30. 07. 2001. Tento výrobek plně odpovídá ČSN EM 50298:1999 (EN 50298:1998).

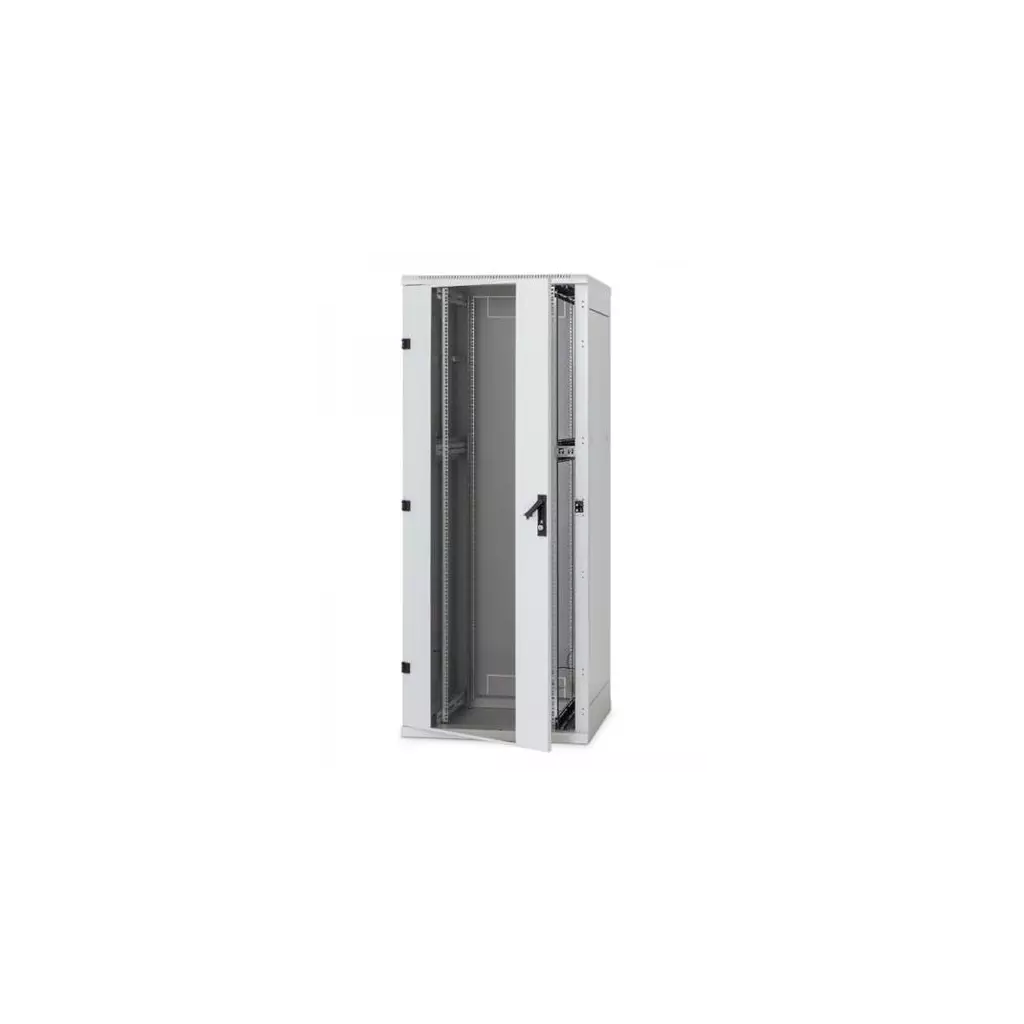

Triton RMA 19" 37U 800 x 1000

Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem s krytím IP20, nosnost 400 kg. Dveře skleněné s bezpečnostním tvrzeným sklem 4 mm.

ZÁKLADNÍ SPECIFIKACE

Výška: 37U (1750 mm)

Hloubka: 1000 mm

Šířka: 800 mm

Max. doporučené zatížení: 400 kg

Hmotnost: 101 kg

Příslušenství: 2 x klíč - odnímatelné kryty 2 x klíč - přední dveře 16 x plovoucí matice M6 1 x protiprachová záslepka 1 x lemová hrana 1 m 4 x rektifikační šroub/noha pro rozvaděč 4 x matice M10

Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem, IP20, nosnost 400 kg.

Dostupnost: Skladem- Ihned; Skladem u dodavatele - 12 až 36 hodin; výroba rozvaděče 62-90 dní.(Dostupnost u dodavatele lze ověřit u produkt manažera nebo Vašeho obchodníka)

 Cena dopravy: Je dopočitána dle množství, váhy, rozměrů a vzdálenosti dopravy. Pro zjištění ceny dopravy, kontaktujte svého obchodníka popř. produkt manažera. Tento rozvaděč nelze zaslat balíkovou přepravou ale pouze na paletě.

Upozornění: Rozvaděč je potřeba zkontrolovat ihned při převzetí od dopravce. V případě poškození je nutné ihned sepsat škodní protokol. V opačném případě nelze uznat reklamace způsobené dopravcem.





Osvědčení a shoda:

• Tento výrobek je certifikován TÜV SÜD Czech, certifikát číslo 11.398.139, ze dne 14. 2. 2018 a plně odpovídá ČSN EN 62208 ed.2:2012(EN 62208:2011).





POPIS, ÚČEL POUŽITÍ:

• Přesné rozměry rozvaděče lze zjistit z přiložených obrázků.  (dle kódu rozvaděče v tabulce)

• 19“ stojanový rozvaděč s krytím IP 20 • Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).

• Konstrukce rozvaděče: – Ocelový svařovaný skelet s odnímatelnými krycími panely – Dveře jednokřídlé nebo dvoukřídlé ve variantách celoplechové, perforované (80 % a 86 % prostupnost) nebo prosklené s bezpečnostním tvrzeným sklem 4mm. Mohou být na přední i zadní straně rozvaděče.

• Dovolené zatížení jednotlivých dveří je max. 20 kg.

• Minimální tloušťka povrchové úpravy je 65 µm.

• Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.

• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.

• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.

• Hmotnost Rozvaděče 107 Kg (brutto); 101 kg (netto)

• Uvedená fota jsou ilustrační. Rozvaděč se může mírně lišit. (jedná se hlavně o výšku rozvaděče)

Podmínky provozu :

Kancelářské – Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a instalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

Nutné chránit před: – mechanickým poškozením – nesprávnou manipulací – jiným použitím, než ke kterému je rozvaděč určen

Nesprávná manipulace je zejména: – přetěžování (překročení maximální doporučené nosnosti) – instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – zasahování do konstrukce a designu rozvaděče

Montáž rozvaděče:

• Pro zajištění max. doporučené nosnosti je nezbytné, aby bylo zatížení rovnoměrně rozloženo.

• Rozvaděč je nutno umístit na rovné podlaze a případné drobné nerovnosti vyrovnají nivelační nožičky.

• V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).

Balení Obsahuje: Klíč - odnímatelné kryty, 2x Klíč - přední dveře 2x, Plovoucí matice M6 16x, Protiprachová záslepka 1x, Lemová hrana 1 m, Rektifikační šroub/noha pro rozvaděč 4x, Matice M10 4x,  Tělo rozvaděče a jeho součásti.

Materiál: Bezpečnostní kalené sklo tl. 4 mm, Ocelový plech Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem, IP20, nosnost 400 kg.

Charakteristické prvky rozvaděčů Triton:

Kliky triton-Obsahuje vlastní kliky pro stojanové rozvaděče. Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou. Patent: PUV 2013-27443.

Nastavitelné vertikální lišty-19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Dveře pro ventilační jednotky-U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-X0x-X3.



Detailnější popis rozvaděčů kategorie RMA, další informace a certifikát lze nalézt také v sekci Související Dokumenty.

Náš Velkoobchod Vám také rád zajistí, jakýkoliv produkt který je vyráběn společností Triton.(i ty které v naší stálé nabídce nenaleznete)

Rádi také naplánujeme výrobu speciálních rozvaděčů, vč. systému chlazení, topení atd. (projekty na míru)

RMA je univerzální stojanový rozvaděč pro instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Stabilní svařovaný skelet rozvaděče poskytuje stabilní podporu pro příslušenství, odnímatelní krycí panely poskytují variabilní využití pro přístup kabeláže a obsluhy.

Spolehlivý, jednoduchý a odolný 19" stojanový rozvaděč o velikosti 37U značky Triton v šedé barvě s hloubkou 1000 mm je ideální volbou pro uložení síťových a serverových komponent v interiéru. Díky robustní svařované konstrukci s nosností 800 kg zaručuje stabilitu a odolnost i v náročných podmínkách.

Klíčové vlastnosti

• 37U stojanový rozvaděč
• Velikost 19"
• Nosnost 800 kg
• Odnímatelné bočnice a zadní kryt
• Robustní svařovaná konstrukce
• Nastavitelné vertikální lišty
• Vylamovací záslepky pro chlazení a přívod kabelů
• Kabelové vstupy
• Dveřní výplň: Skleněná
• Krytí IP20
• Šedá barva

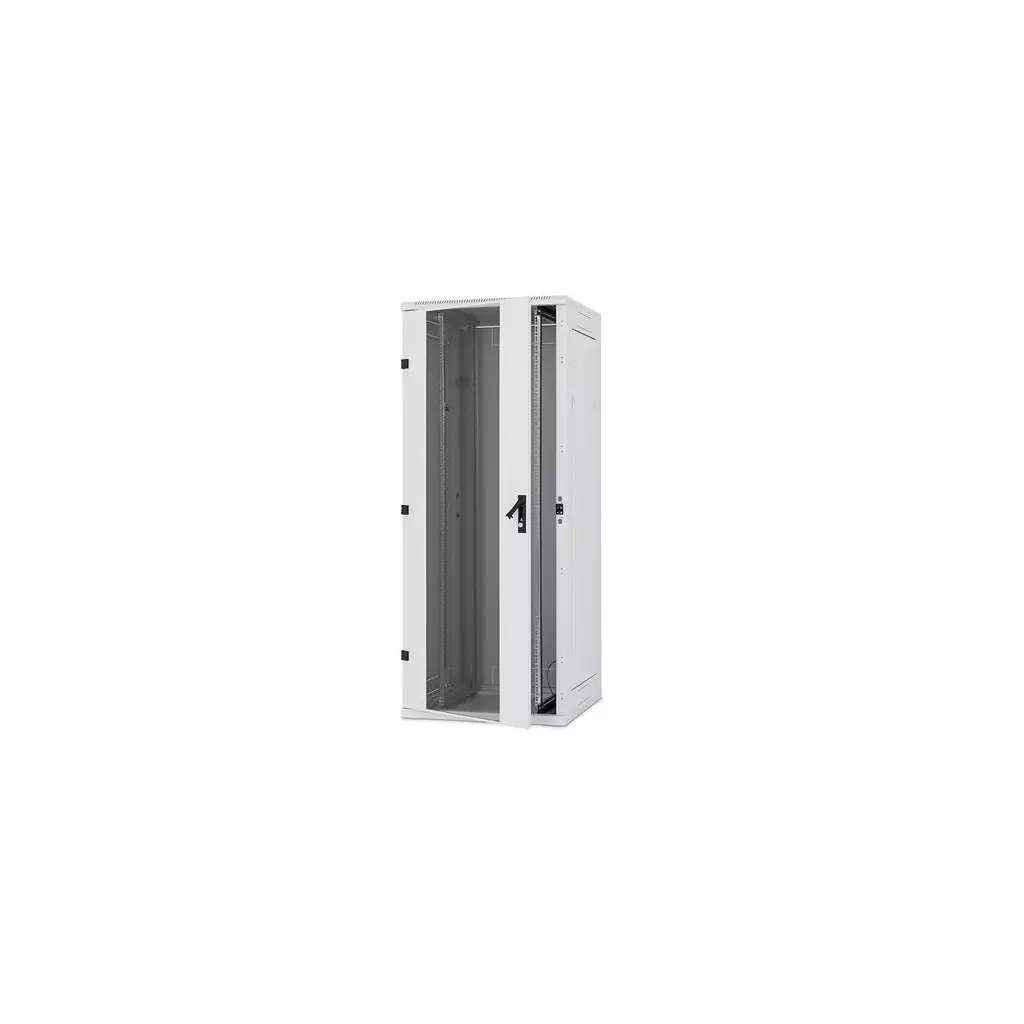

TRITON 19" rozvaděč stojanový RMA 37U 800x1000, 800kg, skleněné dveře, svařovaný, šedý

Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem, IP20, nosnost 800 kg

Univerzální rozvaděč pro datové a telekomunikační účely. Vysoká nosnost pro složitější aplikace, velký výběr rozměrů a variant spolu se širokou škálou doplňků a dokonalým zpracováním všech detailů z něj dělají nejprodávanější stojanový rozvaděč v naší nabídce. Materiál: Ocelový plech, bezpečnostní kalené sklo tl. 4 mm, plastové díly, spojovací materiál.

Stránky produktu: https://triton.cz/produkty/datove-rozvadece/stojanove-rozvadece/rma_n/

Technické specifikace
Rozměr	19"
Výška	37U
Šířka	800 mm
Hloubka	1000 mm
Hmotnost	119,9
Maximální zatížení	800 kg

Vysoká pevnost konstrukce RMA má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče. Stojiny mají nový tvar, jsou širší a jsou z materiálu síly 1,3 mm. Flexibilní otevírání dveří Vlastní systém pantů umožňuje otevírání dveří pod úhlem 165°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. Dvoukřídlé dveře jsou opatřeny nasazovacími panty. Sklo Plechové dveře s vlepeným sklem se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Z důvodů bezpečnosti doporučujeme po instalaci zařízení do rozvaděčové skříně zavírat dveře, aby nemohlo dojít ke kolizi s jinými předměty. Použité sklo je zkoušeno v certifikované zkušebně a odpovídá požadavkům normy ČSN EN 12150-1+A: Sklo ve stavebnictví – Tepelně tvrzené sodnovápenatokřemičité bezpečnostní sklo. Zkoušené sklo splňuje normu na rozpad skla po rozbití, Certifikát shody CQ-24-2023, Protokol o zkoušce IKATES 58A-2024. Kliky Tritón Vyrábíme vlastní kliky pro stojanové rozvaděče. Výměnou plastového modulu (není příbalem) lze osadit i polocylindrickou zámkovou vložku (volitelné přísl.). Patent: PUV 2013-27443. Nastavitelné vertikální lišty 19" vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. Odnímatelné bočnice a zadní kryt RMA je rozvaděč se svařovaným skeletem, s odnímatelnými bočnicemi a zadním krytem. Ke skeletu jsou uchyceny zámky, standardně s jednotným klíčem. Dveře pro ventilační jednotky U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-X0x-X3. Více informací naleznete v sekci Aktivní chlazení. Otvor pro ventilační jednotku Rozměrný otvor krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů. Kolečka, nivelační nožičky, podstavec Rozvaděč lze umístit na nivelační nožičky (součástí příbalu), případně s použitím volitelné výbavy na podstavec, kolečka, nebo vysokozátěžová kolečka s výztužným rámem. Zadní strana rozvaděče Na zadní stěně rozvaděče jsou dva kabelové vstupy kryté vylamovacími záslepkami. Jeden je u horního a druhý u spodního okraje krytu. Další kabelové vstupy jsou na stropě a v základně rozvaděče. Perforace skeletu Rozvaděče RMA mají perforovaný skelet pro zajištění přístupu chladícího vzduchu k instalovaným technologiím. Chlazení je možno podpořit instalací ventilačních jednotek. Pospojení Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy. Středový pár vertikálních lišt U rozvaděčů hlubších než 800 mm dodáváme již v základní výbavě třetí pár vertikálních lišt pro montáž technologie. Díky svému otevřenému profilu neomezují instalaci hlubších zařízení. Na středové vertikální liště lze kratší zařízení uchytit pomocí různých typů podpěr (volitelné příslušenství). Příslušenství ve stojinách Stojiny jsou opatřeny na vnitřních hranách montážními otvory v celé své výšce. Otvory jsou v unitové rozteči vertikálních lišt a lze je použít pro montáž některých druhů příslušenství. Volitelné příslušenství RAC-VP-D5x-X1 Horizontální vyvazovací panel. Instalace do skeletu (stojiny) rozvaděče. RAX-VP-Vxx-X2 Vertikální vyvazovací panel. Instalace do stojiny rozvaděče. Rozvodné panely Možnost instalace PDU do stojin rozvaděče pomocí držáku (volitelné příslušenství). RAX-VP-Xxx-X1 Sada vyvazovacích příček U rozvaděčů se zatížením více jak 500 kg doporučujeme doplnit sestavu o vyvazovací příčky, které zároveň plní funkci výztuhy. Výklopný rám Rozvaděče RMA šíře 800 mm je možné vybavit výklopným rámem s nosností 150 kg. Maximální využitelná hloubka 19" příslušenství je 330 mm.

Příbaly
Klíč – odnímatelné kryty	2x
Klíč – přední dveře	2x
Plovoucí matice M6	16x
Šroub M6 x 12	16x
Podložka plastová 6,4	16x
Lemová hrana	1m
Rektifikační šroub/noha pro rozvaděč	4x
Matice M10	4x
