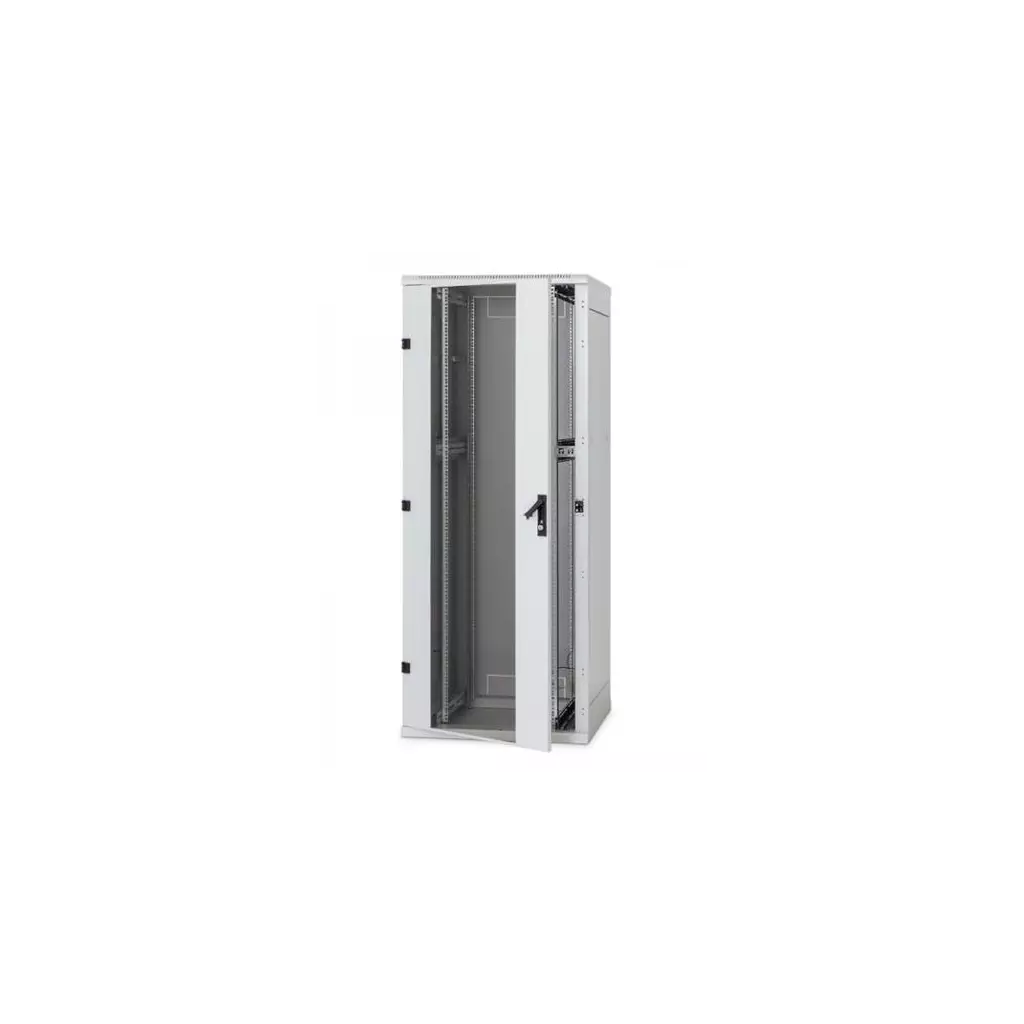

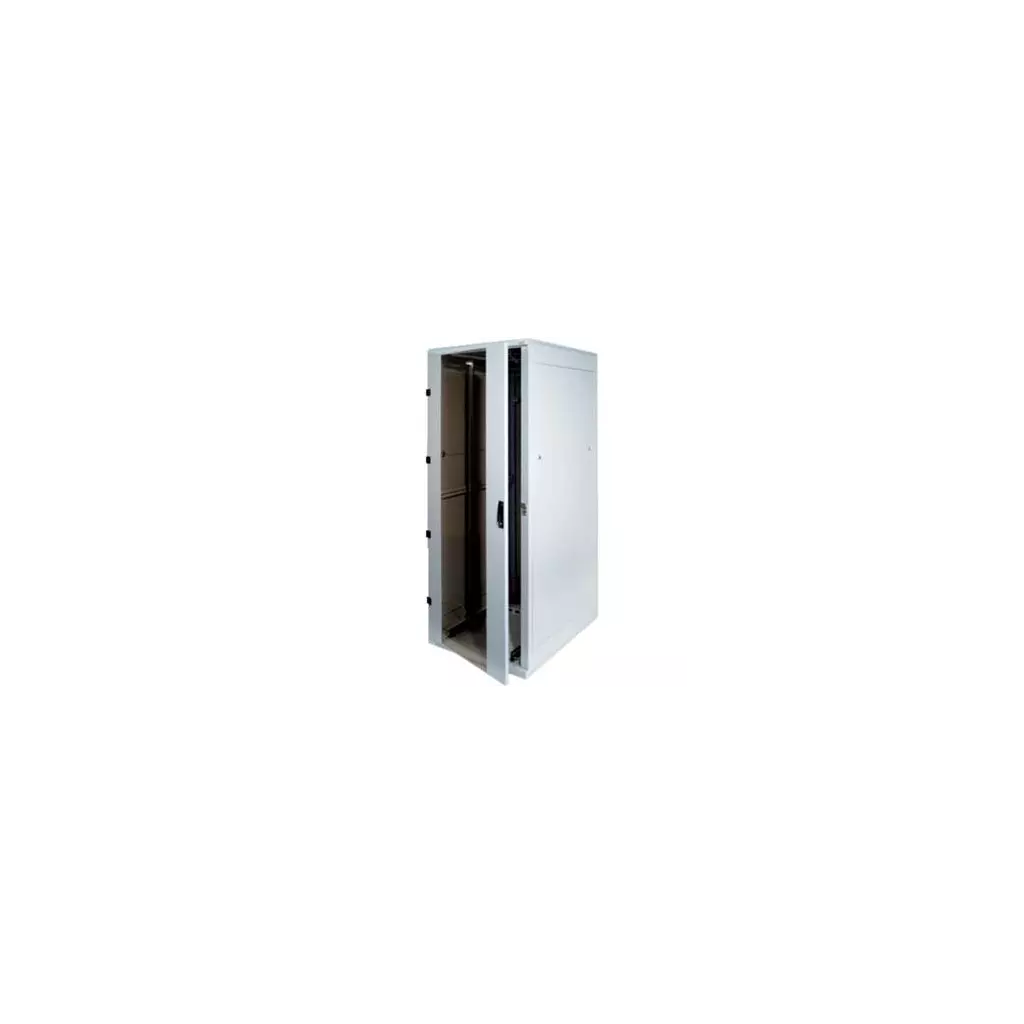

Stojanový rozvaděč 37U (š)600x(h)800

STOJANOVÝ ROZVADĚČ Rack Triton s roztečí 19", výškou 37 U a rozměry 600 x 800 mm je určen pro instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. RMA je rozvaděč se svařovaným skeletem a odnímatelnými bočnicemi. Ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky standardně s jednotným klíčem. Technické parametry: Typ: stojanový Rozteč: 19“ Krytí: IP20 Bočnice: odnímatelné Dveře: prosklené Výška. 37 U Rozměr šxh: 600x800 mm Barva: šedá Hmotnost: 74,1 kg Max. zatížení: 400 kg Příbaly: Klíč - odnímatelné kryty 2x Klíč - přední dveře 2x Plovoucí matice M6 16x Protiprachová záslepka 1x Rektifikační šroub/noha pro rozvaděč 4x Matice M10 4x Materiál: Bezpečnostní kalené sklo tl. 4 mm Ocelový plech

STOJANOVÝ ROZVADĚČ Rack Triton s roztečí 19", výškou 37 U a rozměry 600 x 800 mm je určen pro instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. RMA je rozvaděč se svařovaným skeletem a odnímatelnými bočnicemi. Ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky standardně s jednotným klíčem. Technické parametry: Typ: stojanový Rozteč: 19“ Krytí: IP20 Bočnice: odnímatelné Dveře: prosklené Výška. 37 U Rozměr šxh: 600x800 mm Barva: šedá Hmotnost: 74,1 kg Max. zatížení: 400 kg Příbaly: Klíč - odnímatelné kryty 2x Klíč - přední dveře 2x Plovoucí matice M6 16x Protiprachová záslepka 1x Rektifikační šroub/noha pro rozvaděč 4x Matice M10 4x Materiál: Bezpečnostní kalené sklo tl. 4 mm Ocelový plech

Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! POPIS, ÚČEL POUŽITÍ: 19" stojanový rozvaděč s krytím IP30. Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení. Konstrukce rozvaděče: - ocelový svařovaný skelet s odnímatelnými krycími panely - sklo dveří: bezpečnostní tvrzené, tloušťka 4mm Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Rám rozvaděče a všechny oddělitelné části(boční a zadní kryty, dveře...) jsou propojeny pomocí zemnících kabelů, které musejí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umísťen šroub M8 jako hlavní zemnící bod pro uzemnění. Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části. PODMÍNKY PROVOZU: Provozní prostředí: - kancelářské - rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení(například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí). Nutné chránit před: - mechanickým poškozením - nesprávnou manipulací - jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: - přetěžování (překročení maximální doporučené nosnosti) - instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení - zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE: Pro zajištění max. doporučené nosnosti je nezbytné, aby bylo zatížení rovnoměrně rozloženo. Rozvaděč umístíme na rovné podlaze a případné drobné nerovnosti vyrovnají nivelační nožičky. V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky. OCHRANA PROSTŘEDÍ: Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ & SHODA Tento výrobek je držitelem certifikátu ITI TÜV, licenční číslo 254/01/07/02/0, vydaného 30. 07. 2001. Tento výrobek plně odpovídá ČSN EM 50298:1999 (EN 50298:1998).

STOJANOVÝ ROZVADĚČ Rack Triton s roztečí 19", výškou 37 U a rozměry 600 x 800 mm je určen pro instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. RMA je rozvaděč se svařovaným skeletem a odnímatelnými bočnicemi. Ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky standardně s jednotným klíčem. Technické parametry: Typ: stojanový Rozteč: 19“ Krytí: IP20 Bočnice: odnímatelné Dveře: prosklené Výška. 37 U Rozměr šxh: 600x800 mm Barva: šedá Hmotnost: 74,1 kg Max. zatížení: 400 kg Příbaly: Klíč - odnímatelné kryty 2x Klíč - přední dveře 2x Plovoucí matice M6 16x Protiprachová záslepka 1x Rektifikační šroub/noha pro rozvaděč 4x Matice M10 4x Materiál: Bezpečnostní kalené sklo tl. 4 mm Ocelový plech

19'' stojanový rozvaděč 37U/600x800mm prosklené dveře, IP20 nosnost 400kg světle šedý RAL7035

Univerzální rozvaděč pro datové a telekomunikační účely. Dostatečná nosnost pro běžné aplikace, velký výběr rozměrů a variant spolu se širokou škálou doplňků a dokonalým zpracováním všech detailů z něj dělají nejprodávanější stojanový rozvaděč v naší nabídce.

Vysoká pevnost konstrukce

RMA má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.

Flexibilní otevírání dveří

Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu.

Nastavitelné vertikální lišty

19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Odnímatelné bočnice a zadní kryt

RMA je rozvaděč se svařovaným skeletem a odnímatelnými bočnicemi. Ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky, standardně s jednotným klíčem.

Otvor pro ventilační jednotku

Rozměrný otvor krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů.

Zadní strana rozvaděče

Na zadní stěně rozvaděče jsou dva kabelové vstupy kryté vylamovacími záslepkami. Jeden je u horního a druhý u spodního okraje krytu. Další kabelové vstupy jsou na stropě a v základně rozvaděče.

Perforace skeletu

Rozvaděče RMA mají perforovaný skelet pro zajištění přístupu chladícího vzduchu k instalovaným technologiím. Chlazení je možno podpořit instalací ventilačních jednotek.

Středový pár vertikálních lišt

U rozvaděčů hlubších než 800 mm dodáváme již v základní výbavě třetí pár vertikálních lišt pro montáž technologie. Díky svému otevřenému profilu neomezují instalaci hlubších zařízení.

Flex frame

(platí pro šíři rozvaděče 800 mm) Systém umožňuje instalaci posuvných vertikálních lišt v rozponu 19“, 21“ a 23“, přesně podle požadavků instalovaných zařízení.

Obsah balení

• Klíč - odnímatelné kryty 2x
• Klíč - přední dveře 2x
• Plovoucí matice M6 16x
• Protiprachová záslepka 1x
• Lemová hrana 1 m
• Rektifikační šroub/noha pro rozvaděč 4x
• Matice M10 4x

Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem, IP20, nosnost 400 kg.

Dostupnost: Skladem- Ihned; Skladem u dodavatele - 12 až 36 hodin; výroba rozvaděče 62-90 dní.(Dostupnost u dodavatele lze ověřit u produkt manažera nebo Vašeho obchodníka)

 Cena dopravy: Je dopočitána dle množství, váhy, rozměrů a vzdálenosti dopravy. Pro zjištění ceny dopravy, kontaktujte svého obchodníka popř. produkt manažera. Tento rozvaděč nelze zaslat balíkovou přepravou ale pouze na paletě.

Upozornění: Rozvaděč je potřeba zkontrolovat ihned při převzetí od dopravce. V případě poškození je nutné ihned sepsat škodní protokol. V opačném případě nelze uznat reklamace způsobené dopravcem.





Osvědčení a shoda:

• Tento výrobek je certifikován TÜV SÜD Czech, certifikát číslo 11.398.139, ze dne 14. 2. 2018 a plně odpovídá ČSN EN 62208 ed.2:2012(EN 62208:2011).







POPIS, ÚČEL POUŽITÍ:

• Přesné rozměry rozvaděče lze zjistit z přiložených obrázků.  (dle kódu rozvaděče v tabulce)

• 19“ stojanový rozvaděč s krytím IP 20 • Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).

• Konstrukce rozvaděče: – Ocelový svařovaný skelet s odnímatelnými krycími panely – Dveře jednokřídlé nebo dvoukřídlé ve variantách celoplechové, perforované (80 % a 86 % prostupnost) nebo prosklené s bezpečnostním tvrzeným sklem 4mm. Mohou být na přední i zadní straně rozvaděče.

• Dovolené zatížení jednotlivých dveří je max. 20 kg.

• Minimální tloušťka povrchové úpravy je 65 µm.

• Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.

• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.

• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.

• Hmotnost Rozvaděče 82 Kg (brutto); 74 kg (netto)

• Uvedená fota jsou ilustrační. Rozvaděč se může mírně lišit. (jedná se hlavně o výšku rozvaděče)



Podmínky provozu :

Kancelářské – Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a instalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

Nutné chránit před: – mechanickým poškozením – nesprávnou manipulací – jiným použitím, než ke kterému je rozvaděč určen

Nesprávná manipulace je zejména: – přetěžování (překročení maximální doporučené nosnosti) – instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – zasahování do konstrukce a designu rozvaděče



Montáž rozvaděče:

• Pro zajištění max. doporučené nosnosti je nezbytné, aby bylo zatížení rovnoměrně rozloženo.

• Rozvaděč je nutno umístit na rovné podlaze a případné drobné nerovnosti vyrovnají nivelační nožičky.

• V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).



Balení Obsahuje: Klíč - odnímatelné kryty, 2x Klíč - přední dveře 2x, Plovoucí matice M6 16x, Protiprachová záslepka 1x, Lemová hrana 1 m, Rektifikační šroub/noha pro rozvaděč 4x, Matice M10 4x,  Tělo rozvaděče a jeho součásti.

Materiál: Bezpečnostní kalené sklo tl. 4 mm, Ocelový plech Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem, IP20, nosnost 400 kg.





Charakteristické prvky rozvaděčů Triton:



Kliky triton-Obsahuje vlastní kliky pro stojanové rozvaděče. Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou. Patent: PUV 2013-27443.

Nastavitelné vertikální lišty-19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Dveře pro ventilační jednotky-U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-X0x-X3.



Detailnější popis rozvaděčů kategorie RMA, další informace a certifikát lze nalézt také v sekci Související Dokumenty.

Náš Velkoobchod Vám také rád zajistí, jakýkoliv produkt který je vyráběn společností Triton.(i ty které v naší stálé nabídce nenaleznete)

Rádi také naplánujeme výrobu speciálních rozvaděčů, vč. systému chlazení, topení atd. (projekty na míru)
