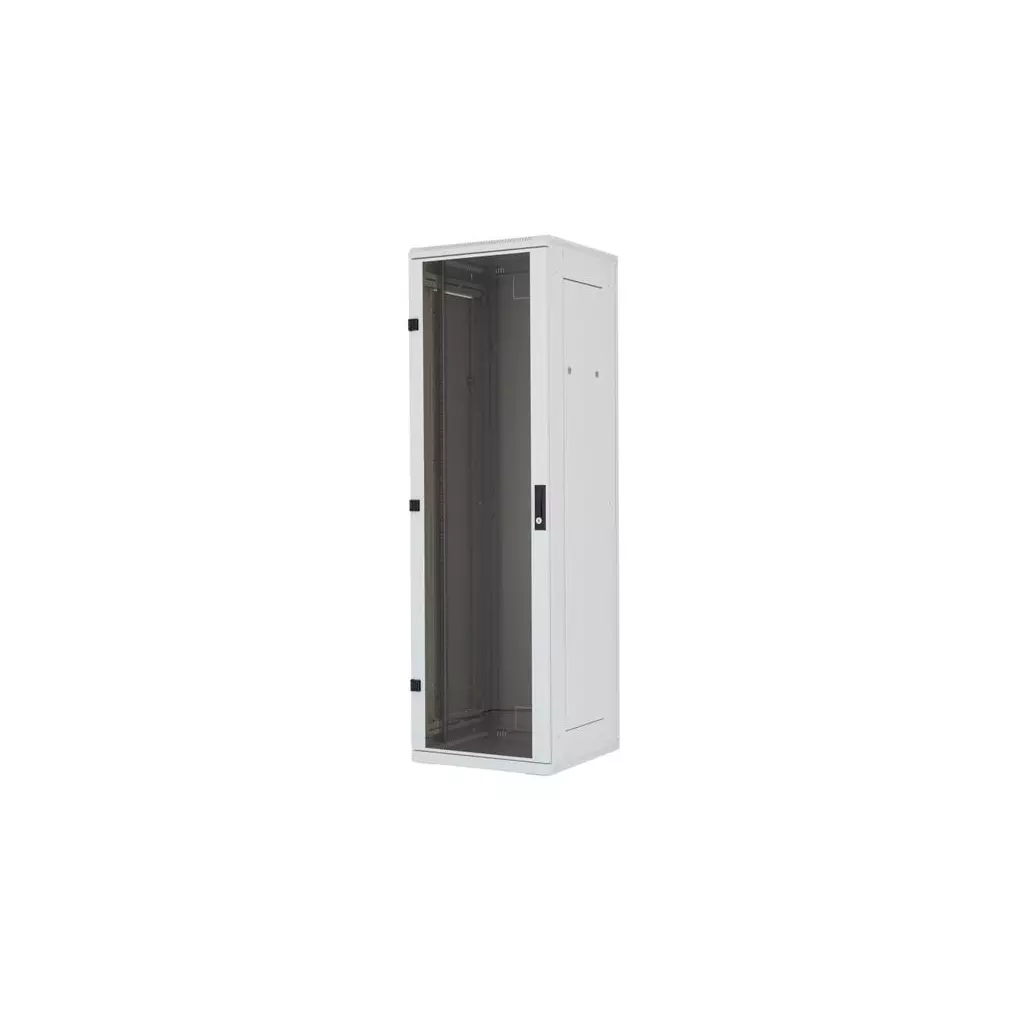

STOJANOVÝ ROZVADĚČ Rack Triton s roztečí 19", výškou 32 U a rozměry 600 x 800 mm je určen pro instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. RMA je rozvaděč se svařovaným skeletem a odnímatelnými bočnicemi. Ty jsou stejně jako zadní kryt ke skeletu uchyceny zámky standardně s jednotným klíčem. Technické parametry: Typ: stojanový Rozteč: 19“ Krytí: IP20 Bočnice: odnímatelné Dveře: prosklené Výška. 32 U Rozměr šxh: 600x800 mm Barva: šedá Hmotnost: 66,4 kg Max. zatížení: 400 kg Příbaly: Klíč - odnímatelné kryty 2x Klíč - přední dveře 2x Plovoucí matice M6 16x Protiprachová záslepka 1x Rektifikační šroub/noha pro rozvaděč 4x Matice M10 4x Materiál: Bezpečnostní kalené sklo tl. 4 mm Ocelový plech

TRITON 19" rozvaděč stojanový RMA 32U 600x800, 800kg, skleněné dveře, svařovaný, šedý

Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem, IP20, nosnost 800 kg

Univerzální rozvaděč pro datové a telekomunikační účely. Vysoká nosnost pro složitější aplikace, velký výběr rozměrů a variant spolu se širokou škálou doplňků a dokonalým zpracováním všech detailů z něj dělají nejprodávanější stojanový rozvaděč v naší nabídce. Materiál: Ocelový plech, bezpečnostní kalené sklo tl. 4 mm, plastové díly, spojovací materiál.

Stránky produktu: https://triton.cz/produkty/datove-rozvadece/stojanove-rozvadece/rma_n/

Technické specifikace
Rozměr	19"
Výška	32U
Šířka	600 mm
Hloubka	800 mm
Hmotnost	76,1
Maximální zatížení	800 kg

Vysoká pevnost konstrukce RMA má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče. Stojiny mají nový tvar, jsou širší a jsou z materiálu síly 1,3 mm. Flexibilní otevírání dveří Vlastní systém pantů umožňuje otevírání dveří pod úhlem 165°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. Dvoukřídlé dveře jsou opatřeny nasazovacími panty. Sklo Plechové dveře s vlepeným sklem se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Z důvodů bezpečnosti doporučujeme po instalaci zařízení do rozvaděčové skříně zavírat dveře, aby nemohlo dojít ke kolizi s jinými předměty. Použité sklo je zkoušeno v certifikované zkušebně a odpovídá požadavkům normy ČSN EN 12150-1+A: Sklo ve stavebnictví – Tepelně tvrzené sodnovápenatokřemičité bezpečnostní sklo. Zkoušené sklo splňuje normu na rozpad skla po rozbití, Certifikát shody CQ-24-2023, Protokol o zkoušce IKATES 58A-2024. Kliky Tritón Vyrábíme vlastní kliky pro stojanové rozvaděče. Výměnou plastového modulu (není příbalem) lze osadit i polocylindrickou zámkovou vložku (volitelné přísl.). Patent: PUV 2013-27443. Nastavitelné vertikální lišty 19" vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. Odnímatelné bočnice a zadní kryt RMA je rozvaděč se svařovaným skeletem, s odnímatelnými bočnicemi a zadním krytem. Ke skeletu jsou uchyceny zámky, standardně s jednotným klíčem. Dveře pro ventilační jednotky U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-X0x-X3. Více informací naleznete v sekci Aktivní chlazení. Otvor pro ventilační jednotku Rozměrný otvor krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů. Kolečka, nivelační nožičky, podstavec Rozvaděč lze umístit na nivelační nožičky (součástí příbalu), případně s použitím volitelné výbavy na podstavec, kolečka, nebo vysokozátěžová kolečka s výztužným rámem. Zadní strana rozvaděče Na zadní stěně rozvaděče jsou dva kabelové vstupy kryté vylamovacími záslepkami. Jeden je u horního a druhý u spodního okraje krytu. Další kabelové vstupy jsou na stropě a v základně rozvaděče. Perforace skeletu Rozvaděče RMA mají perforovaný skelet pro zajištění přístupu chladícího vzduchu k instalovaným technologiím. Chlazení je možno podpořit instalací ventilačních jednotek. Pospojení Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy. Středový pár vertikálních lišt U rozvaděčů hlubších než 800 mm dodáváme již v základní výbavě třetí pár vertikálních lišt pro montáž technologie. Díky svému otevřenému profilu neomezují instalaci hlubších zařízení. Na středové vertikální liště lze kratší zařízení uchytit pomocí různých typů podpěr (volitelné příslušenství). Příslušenství ve stojinách Stojiny jsou opatřeny na vnitřních hranách montážními otvory v celé své výšce. Otvory jsou v unitové rozteči vertikálních lišt a lze je použít pro montáž některých druhů příslušenství. Volitelné příslušenství RAC-VP-D5x-X1 Horizontální vyvazovací panel. Instalace do skeletu (stojiny) rozvaděče. RAX-VP-Vxx-X2 Vertikální vyvazovací panel. Instalace do stojiny rozvaděče. Rozvodné panely Možnost instalace PDU do stojin rozvaděče pomocí držáku (volitelné příslušenství). RAX-VP-Xxx-X1 Sada vyvazovacích příček U rozvaděčů se zatížením více jak 500 kg doporučujeme doplnit sestavu o vyvazovací příčky, které zároveň plní funkci výztuhy. Výklopný rám Rozvaděče RMA šíře 800 mm je možné vybavit výklopným rámem s nosností 150 kg. Maximální využitelná hloubka 19" příslušenství je 330 mm.

Příbaly
Klíč – odnímatelné kryty	2x
Klíč – přední dveře	2x
Plovoucí matice M6	16x
Šroub M6 x 12	16x
Podložka plastová 6,4	16x
Lemová hrana	1m
Rektifikační šroub/noha pro rozvaděč	4x
Matice M10	4x

Triton RMA 19" 32U 600 × 800

Svařovaný rozvaděč s krytím IP20, odnímatelnými bočnicemi i zadním krytem a nosností 800 kg. Disponuje skleněnými dveřmi s bezpečnostním tvrzeným sklem 4 mm.

• Vysoká pevnost konstrukce - RMA N1 má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče. Stojiny mají nový tvar, jsou širší a jsou z materiálu síly 1,3 mm.
• Flexibilní otevírání dveří - Vlastní systém pantů umožňuje otevírání dveří pod úhlem 165°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. Dvoukřídlé dveře jsou opatřeny nasazovacími panty.
• Sklo - Plechové dveře s vlepeným sklem se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Použité sklo je zkoušeno v certifikované zkušebně a odpovídá požadavkům normy ČSN EN 12150-1+A.
• Kliky Tritón - Vlastní kliky pro stojanové rozvaděče. Výměnou plastového modulu (není příbalem) lze osadit i polocylindrickou zámkovou vložku (volitelné přísl.).
• Nastavitelné vertikální lišty - 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.
• Odnímatelné bočnice a zadní kryt - RMA N1 je rozvaděč se svařovaným skeletem, s odnímatelnými bočnicemi a zadním krytem. Ke skeletu jsou uchyceny zámky, standardně s jednotným klíčem.
• Dveře pro ventilační jednotky - U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-X0x-X3.
• Vylamovací záslepky - Kabelové vstupy rozvaděče jsou zakryty vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit záslepkou s kartáčem. K ochraně kabelů před poškozením slouží lemová hrana (obojí je součástí příbalu rozvaděče).
• Otvor pro ventilační jednotku - Rozměrný otvor krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů.
• Kolečka, nivelační nožičky, podstavec - Rozvaděč lze umístit na nivelační nožičky (součástí příbalu), případně s použitím volitelné výbavy na podstavec, kolečka, nebo vysokozátěžová kolečka s výztužným rámem.
• Zadní strana rozvaděče - Na zadní stěně rozvaděče jsou dva kabelové vstupy kryté vylamovacími záslepkami. Jeden je u horního a druhý u spodního okraje krytu. Další kabelové vstupy jsou na stropě a v základně rozvaděče.
• Perforace skeletu - Rozvaděče RMA N1mají perforovaný skelet pro zajištění přístupu chladícího vzduchu k instalovaným technologiím. Chlazení je možno podpořit instalací ventilačních jednotek.
• Pospojení - Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy.
• Flex frame - Systém umožňuje u šířky 800 mm instalaci posuvných ližin v rozponu 19“, 21“ a 23“. Další možností je posunout 19“ rozteč vertikálních lišt k jedné straně a tím získat větší prostor na straně druhé.
• Středový pár vertikálních lišt - U rozvaděčů hlubších než 800 mm je dodáván v základní výbavě třetí pár vertikálních lišt pro montáž technologie. Díky svému otevřenému profilu neomezují instalaci hlubších zařízení. Na středové vertikální liště lze kratší zařízení uchytit pomocí různých typů podpěr (volitelné příslušenství).
• Široké stojiny skeletu - Široké stojiny skeletu jsou určeny pro dodatečnou montáž příslušenství, například rozvodných panelů nebo vertikálních vyvazovacích panelů, které tak nezabírají 19“ prostor v rozvaděči. Díky promyšlenému uchycení nebrání rozvodné panely použití výsuvných serverů ani u rozvaděčů 600 mm širokých.
• Příslušenství ve stojinách - Stojiny jsou opatřeny na vnitřních hranách montážními otvory v celé své výšce. Otvory jsou v unitové rozteči vertikálních lišt a lze je použít pro montáž některých druhů příslušenství.

Vlastnosti

• 19“ stojanový rozvaděč s krytím IP20
• Součástí rozvaděče jsou 4 nastavitelné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).
• Konstrukce rozvaděče: ocelový svařovaný skelet s odnímatelnými krycími panely, dveře jednokřídlé nebo dvoukřídlé ve variantách celoplechové, perforované (80 % a 86 % prostupnost) nebo prosklené s bezpečnostním tvrzeným sklem 4mm, které mohou být na přední i zadní straně rozvaděče, příprava pro montáž vertikálních vyvazovacích panelů a rozvodných panelů včetně montážních úchytů do skeletu rozvaděče, příprava pro snadné spojování rozvaděčů do sestav.
• Dovolené zatížení jednotlivých dveří je max. 20 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn hlavní zemnící šroub M8.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.
• Maximální doporučené statické zatížení rozvaděče je 800 kg s použitím nivelačních nožiček nebo podstavce.

ZÁKLADNÍ SPECIFIKACE

Výška: 32U (1525 mm) Hloubka: 800 mm Šířka: 600 mm Max. doporučené zatížení: 800 kg Hmotnost: 66,1 kg Příslušenství: 2× klíč - odnímatelné kryty 2× klíč - přední dveře 16× plovoucí matice M6 16× šroub M6 × 12 16× podložka plastová 6,4 1× protiprachová záslepka 1× lemová hrana 1 m 4× rektifikační šroub/noha pro rozvaděč 4× matice M10

RMA-32-A68-CAX-A1 - 19" stojanový rozvaděč 32U/600x800mm prosklené dveře, IP20 nosnost 800kg světle šedý RAL7035

Popis produktu Rozvaděč Triton s krytím IP20 je určen pro instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Rám a veškeré oddělitelné části (např. kryty, dveře) jsou propojené prostřednictvím zemnících kabelů. Stojanový rozvaděč tvoří ocelový svařovaný skelet s krycími panely a skleněné dveře s možností otevírání pod úhlem téměř 180°. Vertikální lišty lze nastavit v libovolné hloubce rozvaděče, což usnadní montáž zařízení i vlastní organizaci propojovacích kabelů. 19" stojanový rozvaděč výšky 32U s označením Triton RMA-32-A68-BAX-A1 o rozměru 600 x 800 mm. Rozměry RMA-32-A68-CAX-A1 A= 1525 mm B= 1423 mm C= 487 mm D= 600 mm E= 800 mm Váha NETTO: 64,0 kg Váha BRUTTO: 69,0 kg Maximální zatížení: 400 kg Krytí: IP20 Barva: šedá RAL7035 Příbaly: Klíč - přední dveře 2x Klíč - odnímatelné kryty 2x Plastová podložka 16x Plovoucí matice M6 16x Šroub M6x16 8x Protiprachová záslepka 1x Lemová hrana 1m Rektifikační šroub/noha pro rozvaděč 4x Matice M10 4x Materiál: Ocelový plech Bezpečnostní kalené sklo tl. 4 mm Rozvaděč RMA Jedná se o stojanový rozvaděč určený pro datové a telekomunikační rozvody. Ocelový svařovaný skelet s odnímatelnými krycími panely Jeho robustní ocelová konstrukce a vysoká kvalita zpracování zaručují vynikající užitné vlastnosti. Díky do detailu propracované konstrukci je zvláště vhodný pro středně velké zátěže a středně náročné instalace. Standardní rozvaděč RMA obsahuje: - Prosklené přední dveře s panty a pákovým zámkem. Konstrukce 180° otevírání dveří umožňuje jednoduchou demontáž a jejich montáž pro otevírání vlevo či vpravo. (na objednávku mohou být dveře celoplechové nebo perforované) - Odnímatelné boční a zadní kryty dveře zabezpečené zámky na stejný klíč jako přední dveře. (na objednávku mohou být bořní a zadní kryty perforované) - Prostupy pro kabely na horní a spodní hraně zadního krytu, v základně a v čepici rozvaděče. Po vylomení krytu prostupu použijte lemovou hranu (v příbalu) - Dva páry hloubkově stavitelných vertikálních lišt (ve verzi rozvaděče 800 šířky jsou navíc šířkově stavitelné). - Třetí pár vertikálních lišt je součástí rozvaděčů hlubokých 900 a 1000mm bez příplatku. - Otvory pro ventilační jednotky jsou umístěny v základně a stropě rozvaděče. Ve stropě je otvor zaslepen zaklapávacím 3D krytem, v základně je kryt vylamovací. - Nalepovací záslepka s protiprachovým kartáčem na utěsnění kabelů. - Výškově stavitelné vyrovnávací nožky. - Perforace spodní a horní části pro přirozenou ventilaci. - Kompletní systém zemnění jednotlivých částí rozvaděče. - Příbal se základním montážním materiálem.

Triton RMA-32-A68-CAX-N1 je jednodílný svařovaný stojanový rozvaděč s odnímatelnými bočnicemi a uzamykatelnými dveřmi, ve velikosti 32U s hloubkou 800mm. Vlastní systém pantů umožňuje dveře s 4mm kalenou skleněnou výplní otevírat pod úhlem 165°. Navíc lze dveře snadno demontovat. Dva páry vertikálních lišt jsou plynule nastavitelné v libovolné hloubce rozvaděče, což usnadní montáž zařízení i organizaci kabeláže.

V zadní, horní i dolní části rozvaděče najdete připravené vylamovací záslepky pro kabelové vstupy. Součástí příbalu je také záslepka s kartáčovým těsněním proti vniknutí prachu.

Obsah balení

• 19" rozvaděč
• (2) klíč na odnímatelné krytky
• (16) plovoucí matice + šroub s plastovou podložkou pro rackovou montáž
• protiprachová záslepka
• 1m lemová hrana
• (4) noha pro rozvaděč

* ilustrační foto, velikost a provedení na obrázku nemusí odpovídat skutečnému provedení a velikosti rozvaděče

Spolehlivé řešení pro datové i síťové technologie nabízí pevná svařovaná konstrukce s vysokou nosností a snadnou přístupností ke všem instalovaným prvkům. Nosnost až 800 kg umožňuje bezpečné osazení i těžší technikou, zatímco rozměry 32U, šířka 600 mm a hloubka 800 mm poskytují dostatek prostoru pro profesionální montáž. Prosklené dveře z 4mm tvrzeného bezpečnostního skla zajišťují přehled o vybavení a zároveň chrání instalované komponenty.

Odnímatelné bočnice a zadní kryt výrazně usnadňují instalaci, servis i organizaci kabeláže. Nastavitelné 19" vertikální lišty umožňují přizpůsobit vnitřní prostor různým typům zařízení, zatímco dveře s úhlem otevření až 165° zajišťují pohodlný přístup. Rozvaděč nabízí přípravu pro montáž ventilační jednotky, kabelové vstupy s vylamovacími záslepkami a krytí IP20. Tvrzené bezpečnostní sklo o tloušťce 4 mm zvyšuje bezpečnost i odolnost při každodenním používání.

Klíčové vlastnosti

• Výška 32U (1525 mm)
• Rozměry 600 × 800 mm
• Nosnost až 800 kg
• Svařovaná robustní konstrukce
• Krytí IP20
• Prosklené dveře z tvrzeného bezpečnostního skla 4 mm
• Otevírání dveří až 165°
• Odnímatelné bočnice a zadní kryt
• Nastavitelné 19" vertikální lišty
• Příprava pro montáž ventilační jednotky
• Vylamovací kabelové vstupy se záslepkami

Obsah balení

• Stojanový rozvaděč
• (2) klíč - odnímatelné kryty
• (2) klíč - přední dveře
• (16) plovoucí matice M6
• (16) šroub M6 × 12
• (16) podložka plastová 6,4
• (4) rektifikační šroub/noha pro rozvaděč
• (4) matice M10
• Protiprachová záslepka
• Lemová hrana 1 m
