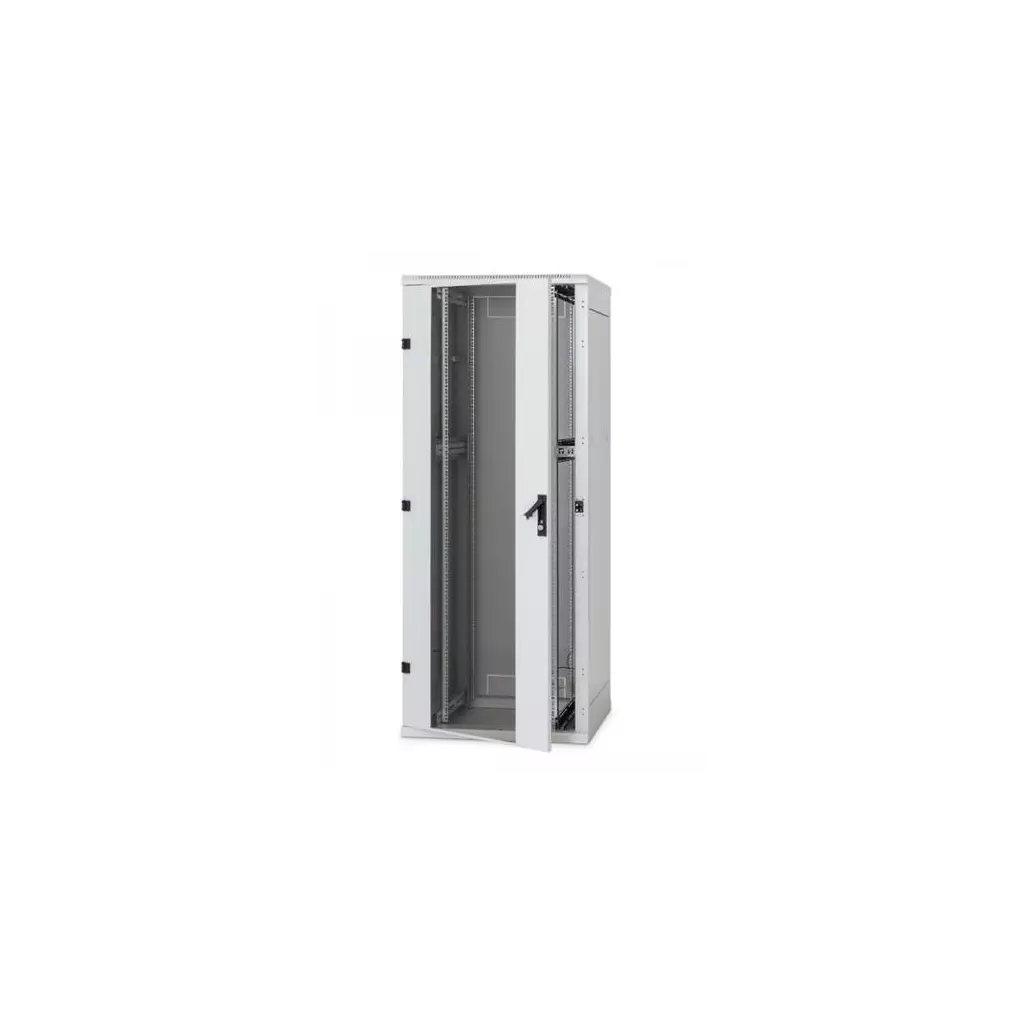

Stojanový rozvaděč 18U (š)600x(h)1000

RACK TRITON 19", 18U, RMA, je rozvaděč pro instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Má robusní svařenou ocelovou konstrukci s odnímatelnými bočnicemi.  Má skvělou pevnost a nosnost pro běžné aplikace. Kabelové vstupy v zadní části jsou zakryty vylamovacími záslepkami. Kabely je možné utěsnit záslepkou s kartáčkem nebo lemovat ochranným rámečkem. 19" vertikální lišty lze umístit v libovolné hloubce rozvaděče. Bočnice i zadní kryt jsou uchyceny zámky, standardně s jednotným klíčem. Dveře jsou vyrobeny z kaleného skla, silného 4 mm a otevírají se až pod úhlem 180 °. Lze je přestavět na opačnou stranu. Na zadní stěně jsou dva kabelové vstupy, stejně jako na stropě a v základně. Parametry: Typ: stojanový Rozteč: 19“ Rozebíratelný: ano Krytí: IP20 Bočnice: odnímatelné Dveře: prosklené Výška. 18 U Rozměr šxh: 600x1000 mm Barva: šedá Hmotnost: 50 kg Max. zaťížení: 400 kg K rozvaděči je přibaleno: 2 x klíč - odnímatelné kryty 2 x klíč - přední dveře 16 x plovoucí matice M6 1 x protiprachová záslepka 4 x rektifikační šroub/noha pro rozvaděč 4 x matice M10

Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! RMA-18-A61-CAX-A1 / 7252 POPIS, ÚČEL POUŽITÍ: 19" stojanový rozvaděč s krytím IP30. Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení. Konstrukce rozvaděče: - ocelový svařovaný skelet s odnímatelnými krycími panely - sklo dveří: bezpečnostní tvrzené, tloušťka 4mm Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Rám rozvaděče a všechny oddělitelné části(boční a zadní kryty, dveře...) jsou propojeny pomocí zemnících kabelů, které musejí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umísťen šroub M8 jako hlavní zemnící bod pro uzemnění. Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části. PODMÍNKY PROVOZU: Provozní prostředí: - kancelářské - rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení(například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí). Nutné chránit před: - mechanickým poškozením - nesprávnou manipulací - jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: - přetěžování (překročení maximální doporučené nosnosti) - instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení - zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE: Pro zajištění max. doporučené nosnosti je nezbytné, aby bylo zatížení rovnoměrně rozloženo. Rozvaděč umístíme na rovné podlaze a případné drobné nerovnosti vyrovnají nivelační nožičky. V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky. OCHRANA PROSTŘEDÍ: Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ & SHODA Tento výrobek je držitelem certifikátu ITI TÜV, licenční číslo 254/01/07/02/0, vydaného 30. 07. 2001. Tento výrobek plně odpovídá ČSN EM 50298:1999 (EN 50298:1998).

Triton RMA 19" 18U 600×1000

Svařovaný rozvaděč s krytím IP20, odnímatelnými bočnicemi i zadním krytem a nosností 800 kg. Disponuje skleněnými dveřmi s bezpečnostním tvrzeným sklem 4 mm.

• Vysoká pevnost konstrukce - RMA N1 má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče. Stojiny mají nový tvar, jsou širší a jsou z materiálu síly 1,3 mm.
• Flexibilní otevírání dveří - Vlastní systém pantů umožňuje otevírání dveří pod úhlem 165°. Dveře lze snadno demontovat a přestavět na otevírání na opačnou stranu. Dvoukřídlé dveře jsou opatřeny nasazovacími panty.
• Sklo - Plechové dveře s vlepeným sklem se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Použité sklo je zkoušeno v certifikované zkušebně a odpovídá požadavkům normy ČSN EN 12150-1+A.
• Kliky Tritón - Vlastní kliky pro stojanové rozvaděče. Výměnou plastového modulu (není příbalem) lze osadit i polocylindrickou zámkovou vložku (volitelné přísl.).
• Nastavitelné vertikální lišty - 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.
• Odnímatelné bočnice a zadní kryt - RMA N1 je rozvaděč se svařovaným skeletem, s odnímatelnými bočnicemi a zadním krytem. Ke skeletu jsou uchyceny zámky, standardně s jednotným klíčem.
• Dveře pro ventilační jednotky - U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-X0x-X3.
• Vylamovací záslepky - Kabelové vstupy rozvaděče jsou zakryty vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit záslepkou s kartáčem. K ochraně kabelů před poškozením slouží lemová hrana (obojí je součástí příbalu rozvaděče).
• Otvor pro ventilační jednotku - Rozměrný otvor krytý vylamovací záslepkou umožňuje montáž a demontáž ventilační jednotky Tritón zvenku rozvaděče bez nutnosti použití šroubů.
• Kolečka, nivelační nožičky, podstavec - Rozvaděč lze umístit na nivelační nožičky (součástí příbalu), případně s použitím volitelné výbavy na podstavec, kolečka, nebo vysokozátěžová kolečka s výztužným rámem.
• Zadní strana rozvaděče - Na zadní stěně rozvaděče jsou dva kabelové vstupy kryté vylamovacími záslepkami. Jeden je u horního a druhý u spodního okraje krytu. Další kabelové vstupy jsou na stropě a v základně rozvaděče.
• Perforace skeletu - Rozvaděče RMA N1mají perforovaný skelet pro zajištění přístupu chladícího vzduchu k instalovaným technologiím. Chlazení je možno podpořit instalací ventilačních jednotek.
• Pospojení - Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy.
• Flex frame - Systém umožňuje u šířky 800 mm instalaci posuvných ližin v rozponu 19“, 21“ a 23“. Další možností je posunout 19“ rozteč vertikálních lišt k jedné straně a tím získat větší prostor na straně druhé.
• Středový pár vertikálních lišt - U rozvaděčů hlubších než 800 mm je dodáván v základní výbavě třetí pár vertikálních lišt pro montáž technologie. Díky svému otevřenému profilu neomezují instalaci hlubších zařízení. Na středové vertikální liště lze kratší zařízení uchytit pomocí různých typů podpěr (volitelné příslušenství).
• Široké stojiny skeletu - Široké stojiny skeletu jsou určeny pro dodatečnou montáž příslušenství, například rozvodných panelů nebo vertikálních vyvazovacích panelů, které tak nezabírají 19“ prostor v rozvaděči. Díky promyšlenému uchycení nebrání rozvodné panely použití výsuvných serverů ani u rozvaděčů 600 mm širokých.
• Příslušenství ve stojinách - Stojiny jsou opatřeny na vnitřních hranách montážními otvory v celé své výšce. Otvory jsou v unitové rozteči vertikálních lišt a lze je použít pro montáž některých druhů příslušenství.

Vlastnosti

• 19“ stojanový rozvaděč s krytím IP20
• Součástí rozvaděče jsou 4 nastavitelné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).
• Konstrukce rozvaděče: ocelový svařovaný skelet s odnímatelnými krycími panely, dveře jednokřídlé nebo dvoukřídlé ve variantách celoplechové, perforované (80 % a 86 % prostupnost) nebo prosklené s bezpečnostním tvrzeným sklem 4mm, které mohou být na přední i zadní straně rozvaděče, příprava pro montáž vertikálních vyvazovacích panelů a rozvodných panelů včetně montážních úchytů do skeletu rozvaděče, příprava pro snadné spojování rozvaděčů do sestav.
• Dovolené zatížení jednotlivých dveří je max. 20 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn hlavní zemnící šroub M8.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.
• Maximální doporučené statické zatížení rozvaděče je 800 kg s použitím nivelačních nožiček nebo podstavce.

ZÁKLADNÍ SPECIFIKACE

Výška: 18U (900 mm) Hloubka: 1000 mm Šířka: 600 mm Max. doporučené zatížení: 800 kg Hmotnost: 51,9 kg Příslušenství: 2× klíč - odnímatelné kryty 2× klíč - přední dveře 16× plovoucí matice M6 16× šroub M6 × 12 16× podložka plastová 6,4 1× protiprachová záslepka 1× lemová hrana 1 m 4× rektifikační šroub/noha pro rozvaděč 4× matice M10

RMA-18-A61-CAX-A1 - 19" stojanový rozvaděč 18U/600x1000mm prosklené dveře, IP20 nosnost 800kg světle šedý RAL7035

Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem, IP20, nosnost 400 kg.

Dostupnost: Skladem- Ihned; Skladem u dodavatele - 12 až 36 hodin; výroba rozvaděče 62-90 dní.(Dostupnost u dodavatele lze ověřit u produkt manažera nebo Vašeho obchodníka)

 Cena dopravy: Je dopočitána dle množství, váhy, rozměrů a vzdálenosti dopravy. Pro zjištění ceny dopravy, kontaktujte svého obchodníka popř. produkt manažera. Tento rozvaděč nelze zaslat balíkovou přepravou ale pouze na paletě.

Upozornění: Rozvaděč je potřeba zkontrolovat ihned při převzetí od dopravce. V případě poškození je nutné ihned sepsat škodní protokol. V opačném případě nelze uznat reklamace způsobené dopravcem.





Osvědčení a shoda:

• Tento výrobek je certifikován TÜV SÜD Czech, certifikát číslo 11.398.139, ze dne 14. 2. 2018 a plně odpovídá ČSN EN 62208 ed.2:2012(EN 62208:2011).





POPIS, ÚČEL POUŽITÍ:

• Přesné rozměry rozvaděče lze zjistit z přiložených obrázků.  (dle kódu rozvaděče v tabulce)

• 19“ stojanový rozvaděč s krytím IP 20 • Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení (6 lišt pro rozvaděče hlubší než 800 mm).

• Konstrukce rozvaděče: – Ocelový svařovaný skelet s odnímatelnými krycími panely – Dveře jednokřídlé nebo dvoukřídlé ve variantách celoplechové, perforované (80 % a 86 % prostupnost) nebo prosklené s bezpečnostním tvrzeným sklem 4mm. Mohou být na přední i zadní straně rozvaděče.

• Dovolené zatížení jednotlivých dveří je max. 20 kg.

• Minimální tloušťka povrchové úpravy je 65 µm.

• Tyto rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejich distribučních systémů.

• Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení.

• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části rozvaděče.

• Hmotnost Rozvaděče 58 Kg (brutto); 51 kg (netto)

• Uvedená fota jsou ilustrační. Rozvaděč se může mírně lišit. (jedná se hlavně o výšku rozvaděče)

Podmínky provozu :

Kancelářské – Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a instalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

Nutné chránit před: – mechanickým poškozením – nesprávnou manipulací – jiným použitím, než ke kterému je rozvaděč určen

Nesprávná manipulace je zejména: – přetěžování (překročení maximální doporučené nosnosti) – instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – zasahování do konstrukce a designu rozvaděče

Montáž rozvaděče:

• Pro zajištění max. doporučené nosnosti je nezbytné, aby bylo zatížení rovnoměrně rozloženo.

• Rozvaděč je nutno umístit na rovné podlaze a případné drobné nerovnosti vyrovnají nivelační nožičky.

• V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).

Balení Obsahuje: Klíč - odnímatelné kryty, 2x Klíč - přední dveře 2x, Plovoucí matice M6 16x, Protiprachová záslepka 1x, Lemová hrana 1 m, Rektifikační šroub/noha pro rozvaděč 4x, Matice M10 4x,  Tělo rozvaděče a jeho součásti.

Materiál: Bezpečnostní kalené sklo tl. 4 mm, Ocelový plech Svařovaný rozvaděč s odnímatelnými bočnicemi a zadním krytem, IP20, nosnost 400 kg.

Charakteristické prvky rozvaděčů Triton:

Kliky triton-Obsahuje vlastní kliky pro stojanové rozvaděče. Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou. Patent: PUV 2013-27443.

Nastavitelné vertikální lišty-19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Dveře pro ventilační jednotky-U tohoto typu rozvaděče je možno objednat speciální plechové dveře s přípravou pro montáž ventilačních jednotek RAx-CH-X0x-X3.



Detailnější popis rozvaděčů kategorie RMA, další informace a certifikát lze nalézt také v sekci Související Dokumenty.

Náš Velkoobchod Vám také rád zajistí, jakýkoliv produkt který je vyráběn společností Triton.(i ty které v naší stálé nabídce nenaleznete)

Rádi také naplánujeme výrobu speciálních rozvaděčů, vč. systému chlazení, topení atd. (projekty na míru)

Rozměry RMA-18-A61 A= 900 mm B= 798 mm C= 487 mm D= 600 mm E= 1000 mm Váha NETTO: 50,5 kg Váha BRUTTO: 57,5 kg Maximální zatížení: 300 kg Příbaly: Klíč - přední dveře 2x Klíč - odnímatelné kryty 2x Plastová podložka 16x Plovoucí matice M6 16x Šroub M6x16 8x Protiprachová záslepka 1x Rektifikační šroub/noha pro rozvaděč 4x Matice M10 4x Materiál: Ocelový plech Bezpečnostní kalené sklo tl. 4 mm Delta S - dokonalý rozvaděč pro nejvyšší nároky. Jedná se o stojanový rozvaděč určený pro datové a telekomunikační rozvody. Jeho robustní ocelová konstrukce a vysoká kvalita zpracování zaručují vynikající užitné vlastnosti. Díky do detailu propracované konstrukci je zvláště vhodný pro velké zátěže a náročné instalace. Standardní rozvaděč Delta S obsahuje: - Prosklené přední dveře s panty a pákovým zámkem, na objednávku mohou být dveře celoplechové nebo perforované. Konstrukce 180° otevírání dveří umožňuje jednoduchou demontáž a jejich montáž pro otevírání vlevo či vpravo. - Odnímatelné boční a zadní kryty dveře zabezpečené zámky na stejný klíč jako přední dveře. - Prostupy pro kabely na horní a spodní hraně zadního krytu, v základně a v čepici rozvaděče. Každý z prostupů je zakryt vylamovacími záslepkami. Plochu otvoru pro kabeláž jsme zvětšili na 333 cm2. - Dva páry hloubkově stavitelných vertikálních lišt, které jsou ve verzi 800 x 800mm také šířkově stavitelné.Třetí pár vertikálních lišt je součástí rozvaděčů hlubokých 900 a 1000mm bez příplatku. - Otvory pro ventilační jednotky jsou umístěny v základně a stropě rozvaděče. Ve stropě je otvor zaslepen zaklapávacím 3D krytem, v základně je kryt vylamovací. - Nalepovací záslepka s protiprachovým kartáčem na utěsnění kabelů. - Výškově stavitelné vyrovnávací nožky. - Perforace spodní a horní části pro přirozenou ventilaci. - Kompletní systém zemnění jednotlivých částí rozvaděče. - Příbal se základním montážním materiálem. Maximální povolené zatížení rozvaděče je 300kg pro verze 15-22U a 400kg pro verze 27-45U.

RMA je univerzální stojanový rozvaděč typu RT pro instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Stabilní svařovaný skelet rozvaděče poskytuje stabilní podporu pro příslušenství, odnímatelní krycí panely poskytují variabilní využití pro přístup kabeláže a obsluhy.

Spolehlivý, jednoduchý a odolný 19" stojanový rozvaděč o velikosti 18U značky Triton v šedé barvě s hloubkou 1000 mm je ideální volbou pro uložení síťových a serverových komponent v interiéru. Díky robustní svařované konstrukci s nosností 800 kg zaručuje stabilitu a odolnost i v náročných podmínkách.

Klíčové vlastnosti

• 18U stojanový rozvaděč
• Velikost 19"
• Nosnost 800 kg
• Odnímatelné bočnice a zadní kryt
• Robustní svařovaná konstrukce
• Nastavitelné vertikální lišty
• Vylamovací záslepky pro chlazení a přívod kabelů
• Kabelové vstupy
• Dveřní výplň: Skleněná
• Krytí IP20
• Šedá barva
