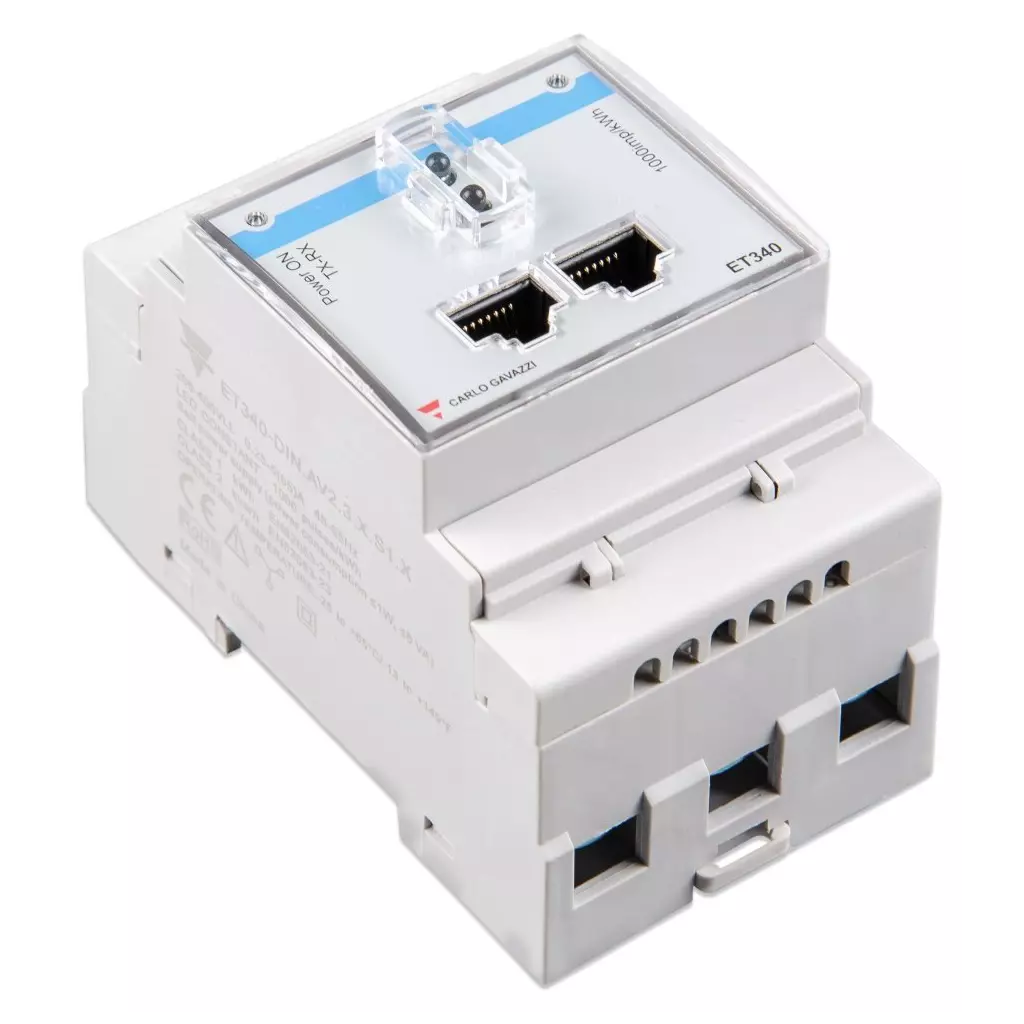

Victron Energy meter ET340, 3F

Victron Energy meter ET340 (3F)

Měřič ET340 je určen pro monitorování 3fázových zařízení a zobrazení dat na zařízení Cerbo GX a portálu VRM. Určen pro měření výkonu a energie celé aplikace v rozváděči nebo k měření výstupního výkonu fotovoltaického střídače.

• Pro 3 fáze, max. 65 A
• Přímé připojení pomocí rozhraní RS-485 na rozhraní USB
• Bezdrátové připojení přes Zigbee

ZÁKLADNÍ SPECIFIKACE

Pro: 3-fázové aplikace Rozhraní: Zigbee, RS-485 Max. vstupní proud: 65 A na jednu fázi Hmotnost: 230 g

---

3fázové schéma:

---

1fázové schéma se dvěma funkcemi:

Měřiče jsou určeny k měření výkonu a energie celé aplikace v rozvodné krabici nebo k měření výstupního výkonu PV střídače a zobrazení dat na zařízení Color Control GX a portálu VRM ET340 (pro tři fáze, max. 65 A) Přímé připojení buď pomocí rozhraní RS485 na rozhraní USB s délkou kabelu 1,8 m, nebo kabelu 5,0 m.Bezdrátové připojení přes Zigbee. Více na:https://www.victronenergy.com/live/energy-meters:et340https://www.victronenergy.com/live/energy-meters:start  Měřiče mají odlišný způsob výpočtu celkové odebrané a dodané energie: U řady ETXXX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX.  Na VRM portálu v energetických bilancích se pak adekvátně zobrazuje měření po fázích nebo součtově. U řady VM-3P75CT, EM24, EM3XX, EM5XX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX. Na VRM portálu v energetických bilancích se ale zobrazuje pouze součtově, ať je v nastavení GX uvedeno měření po fázích nebo součtově.

Měřič je určen k měření výkonu a energie celé aplikace v rozvodné krabici nebo k měření výstupního výkonu PV střídače a zobrazení dat na zařízení Color Control GX a portálu VRM ET340 Třífázový energetický měnič (pro tři fáze, max. 65 A) Přímé připojení buď pomocí rozhraní RS485 na rozhraní USB s délkou kabelu 1,8 m, nebo kabelu 5,0 m. Bezdrátové připojení přes Zigbee. Parametry produktu: Kód produktu: ET340DINAV23XS1X Napěťové vstupy: 3-fázový (3-vodičový), 240 V L-L; 3-fázový (3-vodičový), 380 V L-L; 3-fázový (3-vodičový), 400 V L-L; 3-fázový (3-vodičový), 415 V L-L Frekvence: 50 Hz, 60 Hz Měření energií: Měření výkonu a energie Zdroj napájení: Vlastní napájení Hmotnost: 0.2kg Třída 1 (kWh) podle EN62053-21 Přesnost ±0,5 % RDG (proud/napětí) Měření stejnosměrného proudu až do 65AAC Měření energie: kWh a kvarh (import/exportováno); kWh+ o 2 tarify; kWh na fázi Systémové proměnné: kW, kvar, kVA, VLL, VLN, PF, Hz, kWdmd, kWdmd vrchol Fázové proměnné: kW, kvar, kVA, VLL, VLN, A, PF Rozměry: 3-DIN modul Stupeň ochrany (přední): IP20 RS485 Modbus port (volitelný) Digitální vstup (pro správu tarifů)
