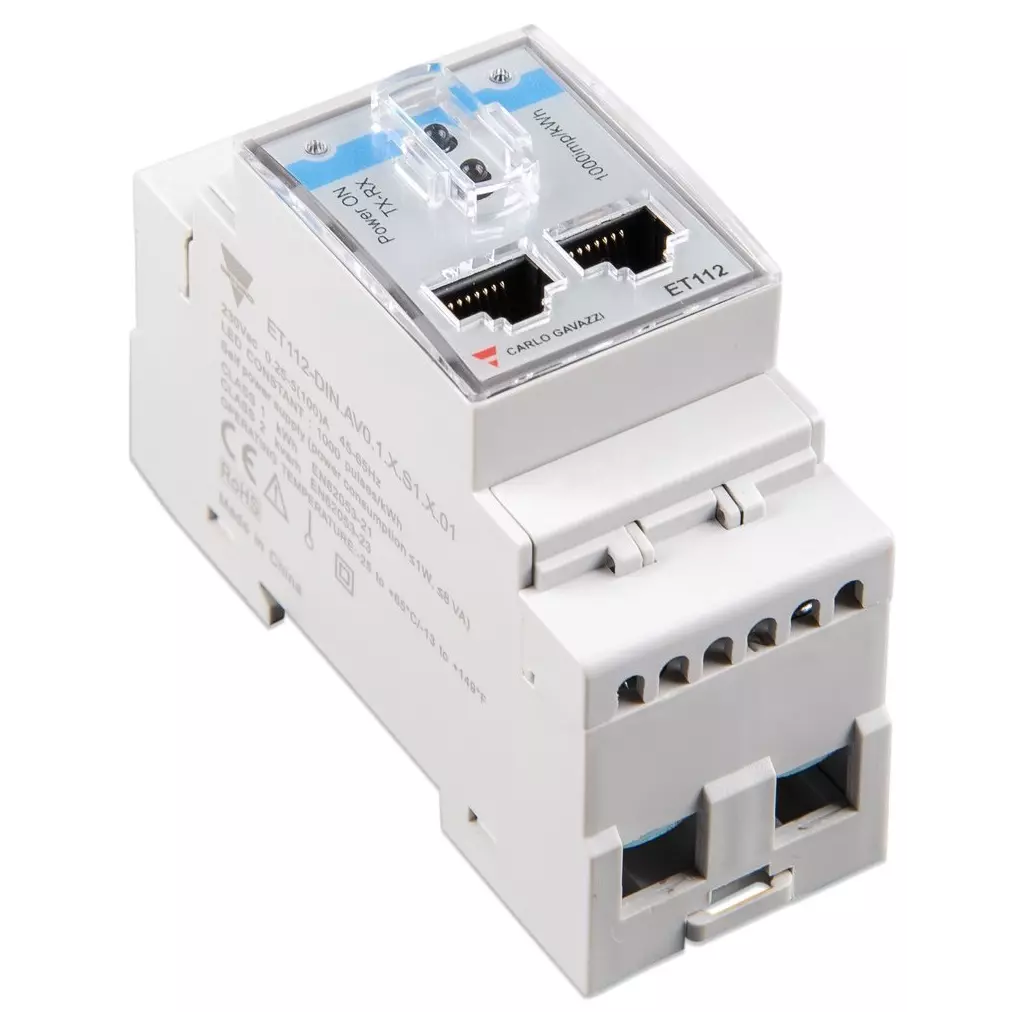

Victron Energy meter ET112, 1F

Victron Energy meter ET112 (1F)

Měřič ET112 je určen pro monitorování 1fázových zařízení a zobrazení dat na zařízení Cerbo GX a portálu VRM. Určen pro měření výkonu a energie celé aplikace v rozváděči nebo k měření výstupního výkonu fotovoltaického střídače.

• Pro 1 fázi, max. 100 A
• Přímé připojení pomocí rozhraní RS-485 na rozhraní USB
• Bezdrátové připojení přes Zigbee

---

Schéma zapojení:

---

Měřič je určen k měření výkonu a energie celé aplikace v rozvodné krabici nebo k měření výstupního výkonu PV střídače a zobrazení dat na zařízení Color Control GX a portálu VRM ET112 (pro jednu fázi, max. 100 A) Přímé připojení buď pomocí rozhraní RS485 na rozhraní USB s délkou kabelu 1,8 m, nebo kabelu 5,0 m.Bezdrátové připojení přes Zigbee. Více na:https://www.victronenergy.com/live/energy-meters:et112?shttps://www.victronenergy.com/live/energy-meters:start   Měřiče mají odlišný způsob výpočtu celkové odebrané a dodané energie: U řady ETXXX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX.  Na VRM portálu v energetických bilancích se pak adekvátně zobrazuje měření po fázích nebo součtově. U řady VM-3P75CT, EM24, EM3XX, EM5XX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX. Na VRM portálu v energetických bilancích se ale zobrazuje pouze součtově, ať je v nastavení GX uvedeno měření po fázích nebo součtově.

Měřič je určen k měření výkonu a energie celé aplikace v rozvodné krabici nebo k měření výstupního výkonu PV střídače a zobrazení dat na zařízení Color Control GX a portálu VRM ET112 Jednofázový energetický měnič (pro jednu fázi, max. 100 A) Přímé připojení buď pomocí rozhraní RS485 na rozhraní USB s délkou kabelu 1,8 m, nebo kabelu 5,0 m. Bezdrátové připojení přes Zigbee. Parametry produktu: Kód produktu: ET112DINAV01XS1X Napěťové vstupy: 1-fázový (2-vodičový), 230 V L-N Frekvence: 50 Hz, 60 Hz Měření energií: Měření výkonu a energie Zdroj napájení: Vlastní napájení Hmotnost: 0.2kg Třída 1 (kWh) podle EN62053-21 Přesnost ±0,5 % RDG (proud/napětí) Měření stejnosměrného proudu do 100AAC Měření energie: kWh a kvarh (import/exportováno); kWh+ o 2 tarify Systémové proměnné, kW, kvar, V, A, PF, Hz, kWdmd, kWdmd vrchol Rozměry: 2-DIN modul Stupeň ochrany (přední): IP20 RS485 Modbus port (šroubovací svorky a RJ45 spojení) Digitální vstup (pro správu tarifů)
