Energy Meter VM-3P75CT

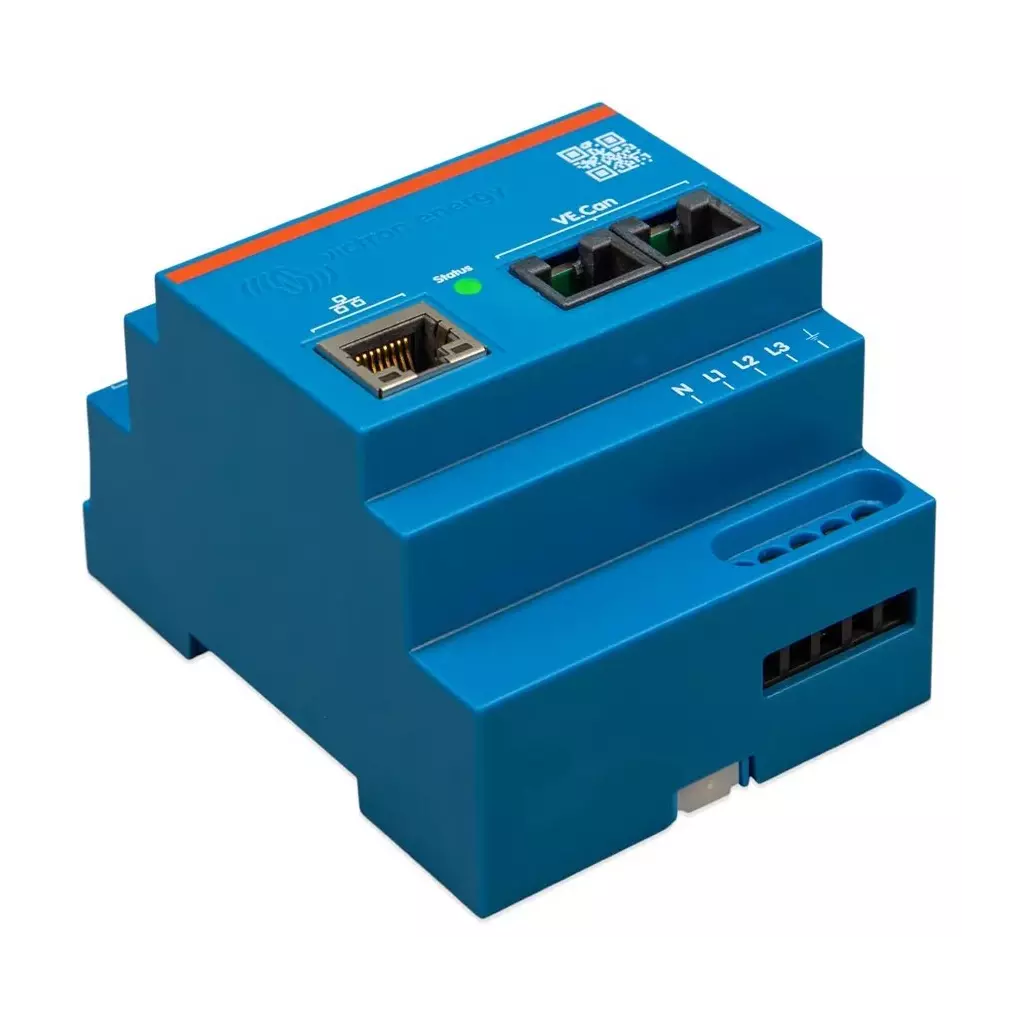

Victron Energy meter VM-3P75CT

Měřič VM-3P75CT je navržen pro měření výkonu a energie v jednofázových a třífázových systémech pro skladování energie (ESS), nebo pro měření výkonu střídače fotovoltaického systému, generátoru střídavého proudu či hybridního střídače. Obsahuje integrované Ethernetové a VE.Can porty pro připojení k GX zařízením, a díky proudovým čidlům umožňuje snadnou a rychlou instalaci bez potřeby úprav stávající elektroinstalace. Elektroměr je plně funkční ihned po vybalení (Plug and Play) a slouží jako síťový měřič pro většinu systémů. Provedení konfigurace (pomocí VictronConnect) je nezbytné pouze v případě změny role (Grid Meter, PV Inverter, AC Genset nebo AC Load Meter) a ruční nastavení IP adresy. Informace lze zobrazit na GX zařízeních, jako jsou Cerbo GX nebo Ekrano GX, a rovněž v aplikaci VictronConnect a na portálu VRM.

• Měření až 80 A na jednu fázi (dimenzováno na 75 A)
• Komunikace Modbus/UDP přes Ethernet
• Proudová čidla s děleným jádrem pro jednoduchou instalaci bez nutnosti upravovat stávající kabeláž
• Využívá metodu registrace vektorů, kde jsou vektory každé fáze (L1, L2 a L3) sečteny

Měřič je v zařízení GX (jako je Cerbo GX nebo Ekrano GX) možné nakonfigurovat pro čtyři různé role:

• Jako síťový měřič a jako řídící vstup pro systém skladování energie (ESS)
• Pro měření výkonu fotovoltaického měniče
• Pro měření výkonu generátoru střídavého proudu
• Jako AC měřič pro měření vyhrazeného AC zátěžového obvodu

Měřič poskytuje dvě možnosti připojení k GX zařízení:

• Kabelové ethernetové připojení k místní síti prostřednictvím vestavěného ethernetového portu
• Kabelové připojení VE.Can přes integrovaný port VE.Can přímo k zařízení GX

ZÁKLADNÍ SPECIFIKACE

Rozsah vstupního napětí L-N: AC 85–265 V Rozsah vstupního napětí L-L: AC 150–460 V Jmenovitý proud: 75 A Rozhraní: 2× VE.Can, 1× RJ-45 Stupeň krytí: IP20 Provozní teplota: -25 až +55 °C Hmotnost: 370 g Rozměry: 90 × 71 × 59 mm

---

Měřiče používají odlišný způsob výpočtu celkové spotřebované a dodané energie:

• U řady ETXXX se odebraná a dodaná energie počítá v každé fázi samostatně a pak je použit součet těchto hodnot. Vhodný je tedy pro fázové měření.
• U řady VM-3P75CT, EM24, EM3XX, EM5XX se odebraná a dodaná energie počítá jako celkový výkon, přičemž čisté diferenciální hodnoty z každé fáze se navzájem ruší. Vhodný je tedy pro součtové měření.

Victron Energy meter VM-3P75CT

Měřič VM-3P75CT je navržen pro měření výkonu a energie v jednofázových a třífázových systémech pro skladování energie (ESS), nebo pro měření výkonu střídače fotovoltaického systému, generátoru střídavého proudu či hybridního střídače. Obsahuje integrované Ethernetové a VE.Can porty pro připojení k GX zařízením, a díky proudovým čidlům umožňuje snadnou a rychlou instalaci bez potřeby úprav stávající elektroinstalace. Elektroměr je plně funkční ihned po vybalení (Plug and Play) a slouží jako síťový měřič pro většinu systémů. Provedení konfigurace (pomocí VictronConnect) je nezbytné pouze v případě změny role (Grid Meter, PV Inverter, AC Genset nebo AC Load Meter) a ruční nastavení IP adresy. Informace lze zobrazit na GX zařízeních, jako jsou Cerbo GX nebo Ekrano GX, a rovněž v aplikaci VictronConnect a na portálu VRM.

• Měření až 80 A na jednu fázi (dimenzováno na 75 A)
• Komunikace Modbus/UDP přes Ethernet
• Proudová čidla s děleným jádrem pro jednoduchou instalaci bez nutnosti upravovat stávající kabeláž
• Využívá metodu registrace vektorů, kde jsou vektory každé fáze (L1, L2 a L3) sečteny

Měřič je v zařízení GX (jako je Cerbo GX nebo Ekrano GX) možné nakonfigurovat pro čtyři různé role:

• Jako síťový měřič a jako řídící vstup pro systém skladování energie (ESS)
• Pro měření výkonu fotovoltaického měniče
• Pro měření výkonu generátoru střídavého proudu
• Jako AC měřič pro měření vyhrazeného AC zátěžového obvodu

Měřič poskytuje dvě možnosti připojení k GX zařízení:

• Kabelové ethernetové připojení k místní síti prostřednictvím vestavěného ethernetového portu
• Kabelové připojení VE.Can přes integrovaný port VE.Can přímo k zařízení GX

ZÁKLADNÍ SPECIFIKACE

Rozsah vstupního napětí L-N: AC 85–265 V Rozsah vstupního napětí L-L: AC 150–460 V Jmenovitý proud: 75 A Rozhraní: 2× VE.Can, 1× RJ-45 Stupeň krytí: IP20 Provozní teplota: -25 až +55 °C Hmotnost: 370 g Rozměry: 90 × 71 × 59 mm

---

Měřiče používají odlišný způsob výpočtu celkové spotřebované a dodané energie:

• U řady ETXXX se odebraná a dodaná energie počítá v každé fázi samostatně a pak je použit součet těchto hodnot. Vhodný je tedy pro fázové měření.
• U řady VM-3P75CT, EM24, EM3XX, EM5XX se odebraná a dodaná energie počítá jako celkový výkon, přičemž čisté diferenciální hodnoty z každé fáze se navzájem ruší. Vhodný je tedy pro součtové měření.

Měřič VM-3P75CT je určen pro měření výkonu a energie jedno a třífázových ESS systémů, nebo k měření výkonu FV střídače, AC generátoru nebo výkonu střídače a hybridního střídače. Má vestavěné porty Ethernet a VE.Can pro připojení k zařízení GX a proudová čidla umožňují snadnou a rychlou instalaci bez úpravy stávající elektroinstalace. Elektroměr funguje ihned po vybalení (Plug and play) jako síťový měřič pro většinu systémů. Konfigurace (přes VictronConnect) je nutná pouze pro změnu role (Grid Meter, PV Inverter, AC Genset nebo AC Load Meter) a ruční konfiguraci IP. Data lze zobrazit na zařízení GX, jako je Cerbo GX nebo Ekrano GX, a také ve VictronConnect a na portálu VRM. Vlastnosti: Měření až 80A na fázi (dimenzováno na 75 A) Komunikace Modbus/UDP přes Ethernet Obsahuje proudová čidla s děleným jádrem pro snadnou instalaci bez úpravy stávající kabeláže Používá metodu registrace vektorů (vektory každé fáze L1, L2 a L3 se sečtou) VM-3P75CT lze nakonfigurovat pro čtyři různé role v zařízení GX, jako je Cerbo GX nebo Ekrano GX: Jako síťový měřič a používaný jako řídicí vstup pro systém skladování energie (ESS) Pro měření výstupu PV střídače Pro měření výstupu AC Genset Jako AC měřič pro měření vyhrazeného AC zátěžového obvodu Nabízí dvě možnosti připojení k zařízení GX: Kabelové ethernetové připojení k místní síti prostřednictvím vestavěného ethernetového portu, aby se k němu zařízení GX mohlo dostat. Kabelové připojení VE.Can přes integrovaný port VE.Can přímo k zařízení GX.

Victron Energy meter VM-3P75CT

Měřič VM-3P75CT je navržen pro měření výkonu a energie v jednofázových a třífázových systémech pro skladování energie (ESS), nebo pro měření výkonu střídače fotovoltaického systému, generátoru střídavého proudu či hybridního střídače. Obsahuje integrované Ethernetové a VE.Can porty pro připojení k GX zařízením, a díky proudovým čidlům umožňuje snadnou a rychlou instalaci bez potřeby úprav stávající elektroinstalace. Elektroměr je plně funkční ihned po vybalení (Plug and Play) a slouží jako síťový měřič pro většinu systémů. Provedení konfigurace (pomocí VictronConnect) je nezbytné pouze v případě změny role (Grid Meter, PV Inverter, AC Genset nebo AC Load Meter) a ruční nastavení IP adresy. Informace lze zobrazit na GX zařízeních, jako jsou Cerbo GX nebo Ekrano GX, a rovněž v aplikaci VictronConnect a na portálu VRM.

• Měření až 80 A na jednu fázi (dimenzováno na 75 A)
• Komunikace Modbus/UDP přes Ethernet
• Proudová čidla s děleným jádrem pro jednoduchou instalaci bez nutnosti upravovat stávající kabeláž
• Využívá metodu registrace vektorů, kde jsou vektory každé fáze (L1, L2 a L3) sečteny

Měřič je v zařízení GX (jako je Cerbo GX nebo Ekrano GX) možné nakonfigurovat pro čtyři různé role:

• Jako síťový měřič a jako řídící vstup pro systém skladování energie (ESS)
• Pro měření výkonu fotovoltaického měniče
• Pro měření výkonu generátoru střídavého proudu
• Jako AC měřič pro měření vyhrazeného AC zátěžového obvodu

Měřič poskytuje dvě možnosti připojení k GX zařízení:

• Kabelové ethernetové připojení k místní síti prostřednictvím vestavěného ethernetového portu
• Kabelové připojení VE.Can přes integrovaný port VE.Can přímo k zařízení GX

ZÁKLADNÍ SPECIFIKACE

Rozsah vstupního napětí L-N: AC 85–265 V Rozsah vstupního napětí L-L: AC 150–460 V Jmenovitý proud: 75 A Rozhraní: 2× VE.Can, 1× RJ-45 Stupeň krytí: IP20 Provozní teplota: -25 až +55 °C Hmotnost: 370 g Rozměry: 90 × 71 × 59 mm

---

Měřiče používají odlišný způsob výpočtu celkové spotřebované a dodané energie:

• U řady ETXXX se odebraná a dodaná energie počítá v každé fázi samostatně a pak je použit součet těchto hodnot. Vhodný je tedy pro fázové měření.
• U řady VM-3P75CT, EM24, EM3XX, EM5XX se odebraná a dodaná energie počítá jako celkový výkon, přičemž čisté diferenciální hodnoty z každé fáze se navzájem ruší. Vhodný je tedy pro součtové měření.
