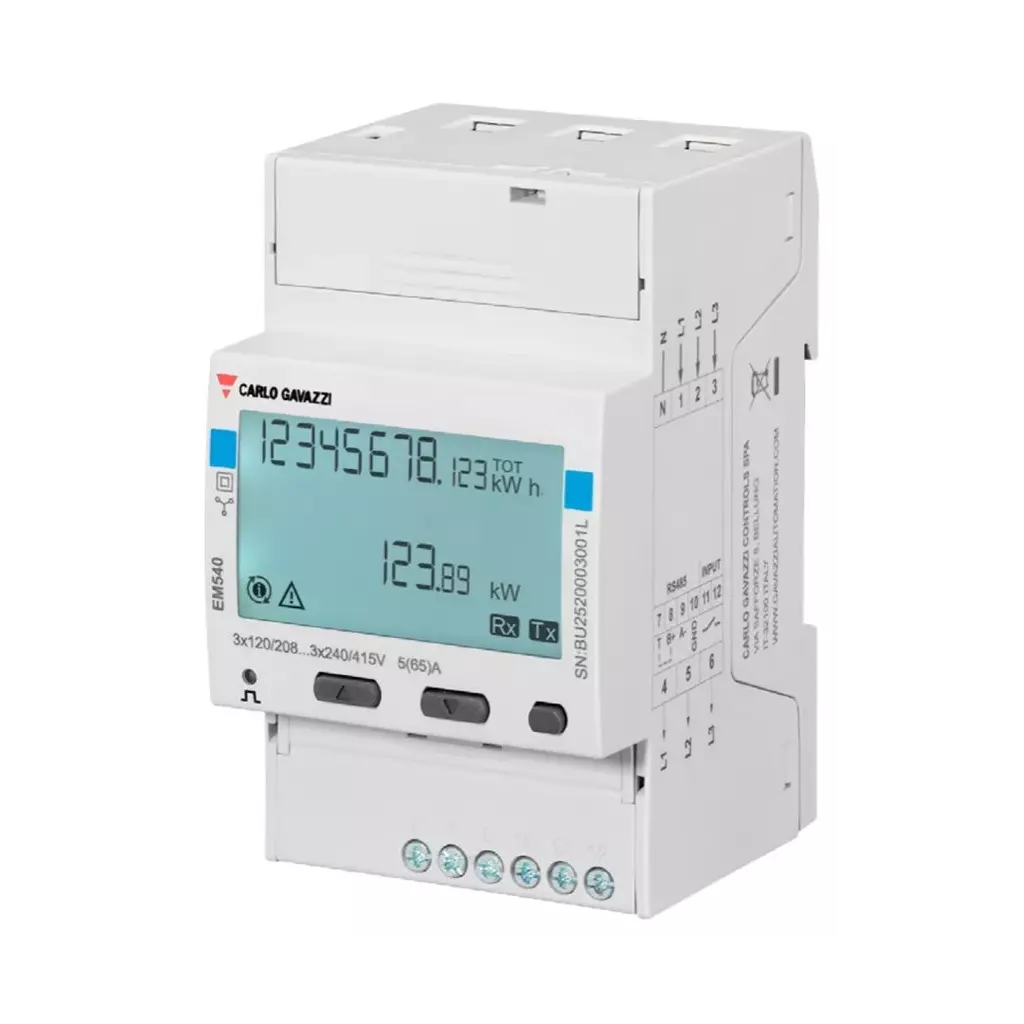

Victron Energy meter EM540, 3F, 65A

Victron Energy meter EM540 (3F)

Victron EM540 je běžné zařízení pro monitorování výkonu a energetických parametrů ve 3fázových aplikacích, jako například v rozvaděči, nebo pro sledování výkonu FV střídače, AC generátoru či výkonu měniče/nabíječky. Informace z něj jsou získávány a zobrazovány na zařízení GX a na portálu VRM.

• Kompaktní provedení
• Lepší přístup ke konektorům RS-485 pro jednodušší instalaci
• Pro 3 fáze, max. 65 A
• Přímé připojení pomocí rozhraní RS-485 na rozhraní USB
• Vestavěný LCD displej

EM540 je možné v zařízení GX (např. Cerbo GX) nakonfigurovat pro čtyři různé role:

• Jako síťový měřič a jako vstupní řídicí prvek pro systém ESS (systém skladování energie)
• Pro měření výkonu FV střídače
• Pro měření výkonu elektrocentrály (AC)
• Jako měřič střídavého proudu k měření výstupu střídače nebo měniče/nabíječky

ZÁKLADNÍ SPECIFIKACE

Pro: 3fázové aplikace Max. vstupní proud: 65 A na jednu fázi Rozhraní: RS-485 Displej: ano Hmotnost: 278 g

---

3fázové schéma:

---

1fázové schéma s jednou funkcí:

---

1fázové schéma se dvěma funkcemi:

Carlo Gavazzi 3-fázový měřák EM24 RS485 byl nahrazen novým modelem EM540 RS485. Výhody EM540 ve srovnání se starším EM24: Rychlejší měření, díky čemuž ESS rychleji reaguje Menší rozměry Lepší přístup ke konektorům RS485 pro snadnou instalaciEM540 komunikuje pouze přes RS485 a lze jej proto použít s našimi kabely RS485 na USB: ASS030572018 Rozhraní RS485 na USB 1,8m ASS030572050 Rozhraní RS485 na USB 5mFunkce:Victron EM540 je standardní zařízení pro měření výkonu a energie 3-fázové aplikace, například v rozvaděči, nebo pro měření výkonu FV střídače, AC generátoru nebo výkonu měniče nebo měniče/nabíječky. Jeho data se zobrazí na zařízení GX a portálu VRM.Elektroměr lze nakonfigurovat pro čtyři různé role v zařízení GX (např . Cerbo GX ):Jako měřák sítě a používá se jako řídicí vstup pro systém ESS: Pro měření výstupu FV střídače. Pro měření výstupu AC Genset. Jako AC měřič pro měření výkonu měniče nebo měniče/nabíječky.Měřiče mají odlišný způsob výpočtu celkové odebrané a dodané energie: U řady ETXXX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX. Na VRM portálu v energetických bilancích se pak adekvátně zobrazuje měření po fázích nebo součtově. U řady VM-3P75CT, EM24, EM3XX, EM5XX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX. Na VRM portálu v energetických bilancích se ale zobrazuje pouze součtově, ať je v nastavení GX uvedeno měření po fázích nebo součtově.

Carlo Gavazzi 3-fázový měřák EM24 RS485 byl nahrazen novým modelem EM540 RS485. Výhody EM540 ve srovnání se starším EM24: - Rychlejší měření, díky čemuž ESS rychleji reaguje - Menší rozměry - Lepší přístup ke konektorům RS485 pro snadnou instalaci EM540 komunikuje pouze přes RS485 a lze jej proto použít s našimi kabely RS485 na USB: - ASS030572018 Rozhraní RS485 na USB 1,8m - ASS030572050 Rozhraní RS485 na USB 5m Funkce: Victron EM540 je standardní zařízení pro měření výkonu a energie 3-fázové aplikace, například v rozvaděči, nebo pro měření výkonu FV střídače, AC generátoru nebo výkonu měniče nebo měniče/nabíječky. Jeho data se zobrazí na zařízení GX a portálu VRM. Elektroměr lze nakonfigurovat pro čtyři různé role v zařízení GX (např . Cerbo GX ): Jako měřák sítě a používá se jako řídicí vstup pro systém ESS: - Pro měření výstupu FV střídače. - Pro měření výstupu AC Genset. Jako AC měřič pro měření výkonu měniče nebo měniče/nabíječky. Parametry produktu: Kód produktu: EM540DINAV23XS1X Napěťové vstupy 2-fázový (3-vodičový), 120/240 V; 3-fázový (4-vodičový), 120/208 V; 3-fázový (4-vodičový), 127/220 V; 3-fázový (4-vodičový), 220/380 V; 3-fázový (4-vodičový), 230/400 V; 3-fázový ( 4-vodičový), 240/415 V; 3-fázový (3-vodičový), 240 V L-L; 3-fázový (3-vodičový), 380 V L-L; 3-fázový (3-vodičový), 400 V L-L; 3-fázový (3-vodičový), 415 V L-L; 3-fázový (4vodičový delta), 120(208) / 240 V Proudové vstupy: přímé připojení až 65 A Frekvence: 50 Hz, 60 Hz Měření energií: Měření výkonu a energie Zdroj napájení: Vlastní napájení Hmotnost: 0.2kg
