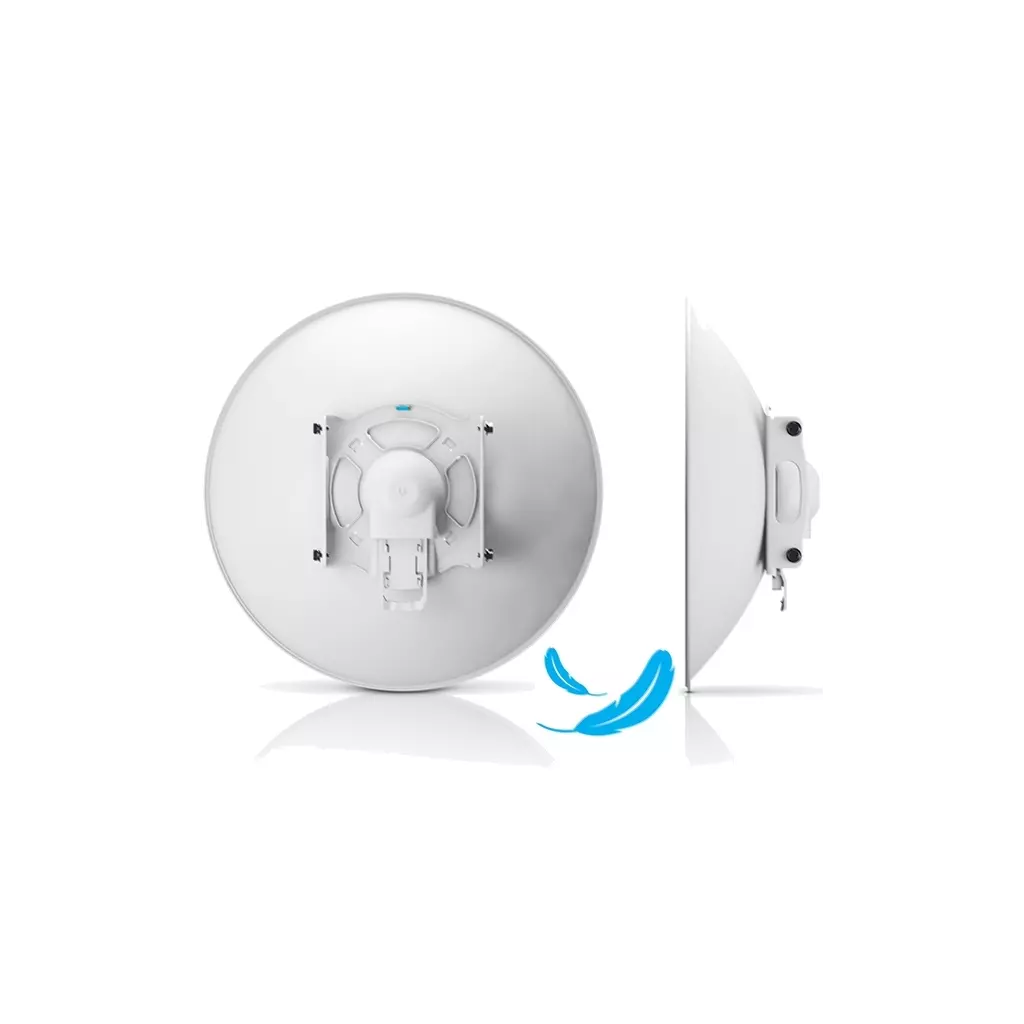

Ubiquiti RocketDish 30dBi, 5GHz, Rocket Kit

Parabolická duální anténa Ubiquiti RocketDish RD-5G30-LW 5 GHz, zisk 30 dBi, průměr 650 mm, bez radomu, duální 2x2 MIMO. Anténa má větší hlobku paraboly a tedy větší odolnost vůči rušení než původní model RD-5G30. Anténa je dodávána s držákem na stožár s možností náklonu, držákem pro jednotky Rocket, krytem kabelů, krytem jednotky a dvojicí pigtailů pro připojení jednotky.

Parabolická duální anténa Ubiquiti RocketDishRD-5G30-LW 5GHz, zisk 30dBi, průměr 650mm, bezradomu, duální 2x2 MIMO. Anténa má větší hloubku paraboly a tedy větší odolnost vůči rušení než původní model RD-5G30. Anténa je dodávána s držákem na stožár s možností náklonu, držákem pro jednotky Rocket, krytem kabelů, krytem jednotky a dvojicí pigtailů pro připojení jednotky. V souvisejících produktech naleznete možnost dokoupení radomového krytu s límcem pro vylepšení už tak dobrých vlastností antény. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocketkitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo. Technické parametry * MIMO, SISO: 2x2 * Polarizace: VH * VSWR: <1,6 * Předozadní poměr [dB]: 30 * Bezdrátové frekvence: 5GHz * Vyzař. úhel v elevační rovině (-6dB) [°]: 6 * Vyzař. úhel v azimutové rovině (-6dB) [°]: 6 * Druh antény: Směrová * Zisk antény [dBi]: 30 * Rocket kit: Ano * VF konektory: (2) RSMA female * Konstrukce antény: Parabolická * Odolnost proti větru [km/h]: 200 * Použití: Venkovní * Hmotnost [kg]: 7,4 * Šířka [mm]: 650 * Výška [mm]: 650 * Hloubka [mm]: 386

Parabolická duální anténa Ubiquiti RocketDish RD-5G30-LW 5 GHz, zisk 30 dBi, průměr 650 mm, bez radomu, duální 2x2 MIMO. Anténa má větší hloubku paraboly a tedy větší odolnost vůči rušení než původní model RD-5G30. Anténa je dodávána s držákem na stožár s možností náklonu, držákem pro jednotky Rocket, krytem kabelů, krytem jednotky a dvojicí pigtailů pro připojení jednotky. V souvisejících produktech naleznete možnost dokoupení radomového krytu s límcem pro vylepšení už tak dobrých vlastností antény. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

Odlehčená dvoupolarizační 30dBi anténa RocketDish vhodná pro jednotky Rocket či airFiber5X. Nové "Light Weight" provedení - ulehčuje manipulaci - hlubší provedení reflektoru snižuje interferenční vlivy - nové technologické zpracování držáku činí montáž ještě snadnější Anténa je vhodná pro jednoduché vytváření PtP spojů, je dodávána i s voděodolným příslušenstvím pro propojení s jednotkou Rocket M5 či Rocket ac. TECHNICKÉ SPECIFIKACE Držák: Na stožár, nastavení sklonu Frekvence: 5,1 - 5,9 GHz Impedance: 50 Ohm Polarizace: Lineární - horizontální a vertikální Předozadní poměr: 30 dB Křížová polarizace: min 30 dB PSV: <= 1,6 Rozměry: 650 x 650 x 386 mm Odolnost vůči větru: 790 N @ 200 km/h Typ konektoru: 2 x RSMA female Vyzař. úhel - H.: 5,8° Vyzař. úhel - V.: 5,8° Zisk: 30 dBi Hmotnost: 7,4 kg ETSI: EN 302 326 DN2 GPSR kontakt: Ubiquiti International Holding B.V. Ekkersrijt 3102, 5692 CC Son en Breugel [email protected]

Parabolická duální anténa Ubiquiti RocketDish RD-5G30-LW 5 GHz, zisk 30 dBi, průměr 650 mm, bez radomu, duální 2x2 MIMO. Anténa má větší hloubku paraboly a tedy větší odolnost vůči rušení než původní model RD-5G30. Anténa je dodávána s držákem na stožár s možností náklonu, držákem pro jednotky Rocket, krytem kabelů, krytem jednotky a dvojicí pigtailů pro připojení jednotky. V souvisejících produktech naleznete možnost dokoupení radomového krytu s límcem pro vylepšení už tak dobrých vlastností antény. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo. Technické parametry: Bezdrátové vlastnosti MIMO, SISO: 2 x 2 Polarizace: VH Předozadní poměr [dB]: 30 VSWR: < 1,6 Bezdrátové frekvence: 5 GHz Vyzařovací úhel - H. pol. [°]: 6 Vyzařovací úhel - V. pol. [°]: 6 Typ antény: Směrová Zisk antény [dBi]: 30 Fyzické charakteristiky Konstrukce antény: Parabolická Odolnost proti větru [km/h]: 200 Použití: Venkovní Hmotnost [kg]: 7,4 Hloubka [mm]: 386 Šířka [mm]: 650 Výška [mm]: 650 Konektory a rozhraní Rocket kit: Ano VF konektory: (2) RSMA female

Parabolická duální anténa Ubiquiti RocketDish RD-5G30-LW 5 GHz, zisk 30 dBi, průměr 650 mm, bez radomu, duální 2x2 MIMO. Anténa má větší hloubku paraboly a tedy větší odolnost vůči rušení než původní model RD-5G30. Anténa je dodávána s držákem na stožár s možností náklonu, držákem pro jednotky Rocket, krytem kabelů, krytem jednotky a dvojicí pigtailů pro připojení jednotky.

V souvisejících produktech naleznete možnost dokoupení radomového krytu s límcem pro vylepšení už tak dobrých vlastností antény.

Vestavěný Rocket kit

Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

Parabolická duální anténa Ubiquiti RocketDish RD-5G30-LW 5 GHz, zisk 30 dBi, průměr 650 mm, bez radomu, duální 2x2 MIMO. Anténa má větší hloubku paraboly a tedy větší odolnost vůči rušení než původní model RD-5G30. Anténa je dodávána s držákem na stožár s možností náklonu, držákem pro jednotky Rocket, krytem kabelů, krytem jednotky a dvojicí pigtailů pro připojení jednotky. V souvisejících produktech naleznete možnost dokoupení radomového krytu s límcem pro vylepšení už tak dobrých vlastností antény. Vestavěný Rocket kit Díky vestavěnému montážnímu systému tzv. rocket kitu je možné na tuto anténu přímo namontovat jakoukoliv jednotku Rocket bez nutnosti instalace dalšího příslušenství. Jednoduše jednotku Rocket zaklapnete a máte hotovo.

Ubiquiti RD-5G30-LW – výkonné řešení se zdokonalenou konstrukcí

Ubiquiti RD-5G30-LW je směrová anténa vyznačující se lehkou konstrukcí. Pracuje na frekvenci 5 GHz, umožňuje vytváření výkonných spojení.

Anténa Ubiquiti RD-5G30-LW je určena pro vytváření výkonných a vzdálených rádiových spojení, která využívají technologii MIMO 2x2 a pracují ve frekvenčním pásmu 5 GHz.



Konstrukce

RocketDish 5G30-LW je o něco lehčí verze populárního řešení RD-5G30. Váží pouhých 7,4 kg. Inovativní konstrukce je vyrobena z ocelové slitiny odolné proti korozi a jiným nežádoucím procesům.





Pevná konstrukce

Vysoká odolnost vůči působení externích vlivů zaručuje dlouhé a bezproblémové používání. Nabízená anténa se vyznačuje inovativním průmyslovým designem. Osvědčuje se všude tam, kde je důležitá spolehlivost a výkonné bezproblémové fungování.





Rychlá a snadná instalace

Anténa značky Ubiquiti se vyznačuje snadnou montáží se zařízením Rocket. Instalace nevyžaduje použití žádných specializovaných nástrojů. Model je vybaven držákem, který umožňuje precizní nastavení antény.









Použití

Zařízení se používá např. pro tvorbu spojení Point-to-Point a také Point-to-MultiPoint.



Nejdůležitější vlastnosti

• frekvence 5 GHz
• energetický zisk 30 dBi
• polarizace Dual Linear
• lehká konstrukce
• snadná instalace



Srovnání

	RD-2G24	RD-3G26	RD-5G30	RD-5G30-LW	RD-5G34
FREQUENCY	2.4 GHz	3 GHz	5 GHz	5 GHz	5 GHz
GAIN	24 dBi	26 dBi	30 dBi	30 dBi	34 dBi
POLARIZATION	Dual-Linear	Dual-Linear	Dual-Linear	Dual-Linear	Dual-Linear
Max. VSWR	1.6:1	1.4:1	1.4:1	1.6:1	1.4:1
F/B Ratio	28 dB	33 dB	34 dB	30 dB	42 dB
Dimensions*	650 x 650 x 295 mm	650 x 650 x 300 mm	650 x 650 x 304 mm	650 x 650 x 386 mm	1050 x 1050 x 421 mm

* Dimensions exclude pole mount and Rocket (Rocket sold separately)



Materiály výrobce

 Více v dokumentu připraveném výrobcem

 Přečtěte si návod



Specifikace

Ubiquiti airMAX RocketDish LW 30 dBi

LW anténa RocketDish se ziskem 30 dBi pracující na frekvenci 5 GHz. Disponuje rozšířenou hloubkou reflektoru, která zabraňuje rušení při společném umístění. Určeno pro montáž na stožár (součástí balení jsou také RF konektory odolné proti povětrnostním vlivům).

ZÁKLADNÍ SPECIFIKACE

Zisk: 30 dBi Provozní frekvence: 5,1–5,9 GHz Šířka paprsku HPOL: 5,8° (3 dB) Šířka paprsku VPOL: 5,8° (3 dB) Poměr F/B: 30 dB Polarizace: duální lineární Izolace: min. 35 dB Odolnost proti větru: 200 km/h (125 mph) Rozměry: 650 × 650 × 386 mm Hmotnost: 7,4 kg
