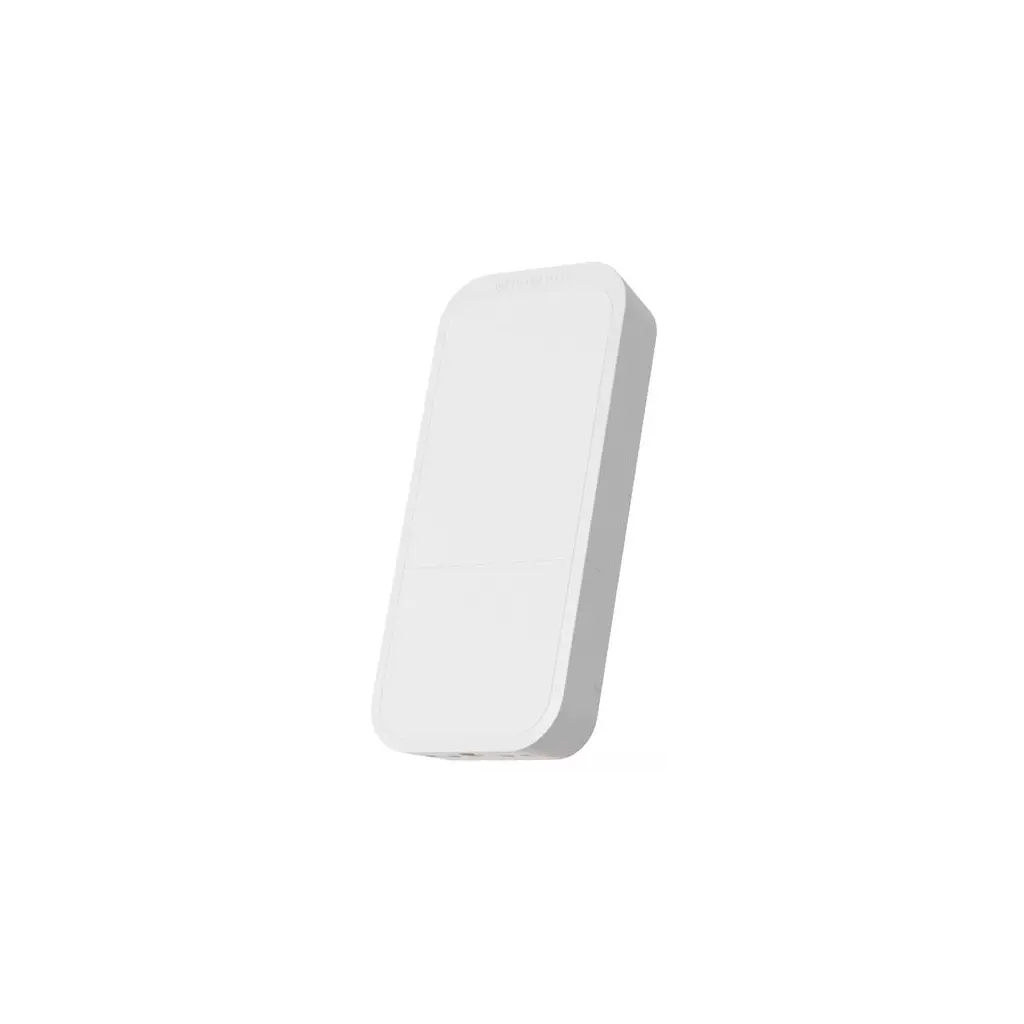

MIKROTIK • RBwAPR-2nD&R11e-LR8G • 2,4GHz LoRa gateway wAP LR8G kit

wAP LR8G kit je kompletní out-of-the-box řešení pro použití jako brána do sítě LoRaWAN. Zařízení obsahuje předinstalovaný modul R11e-LR8G, 1 ethernetový port RJ45 a také 2.4GHz bezdrátovou kartu pro vybudování přístupového bodu. To vše ve známém provedení wAP pro venkovní montáž na stěnu nebo stožár.

Díky použití nového LoRa modulu LR8G je zařízení ještě cenově dostupnější. wAP LR8G kit podporuje frekvence 863 - 870 MHz a vylepšená RX citlivost až -141 dBm zvyšuje dosah a zlepšuje spolehlivost – i v náročných podmínkách.

K čemu je dobrá LoRa?

LoRa síť (Long Range) je ideální pro bezdrátovou komunikaci na dlouhé vzdálenosti s nízkou spotřebou energie, což ji činí vhodnou pro Internet věcí (IoT) aplikace. Využívá nízkofrekvenční pásma a umožňuje připojit zařízení na desítky kilometrů, což je ideální pro sledování senzorů, chytrých měřidel nebo venkovních zařízení.

Obsah balení

• Zařízení
• Montážní držák
• PoE injektor
• Napájecí adaptér 24V / 0.8A
• Plastový stojánek
• Kovový stahovací pásek

Venkovní kompaktní gateway zařízení ideální pro implementaci s LoRa technologie. Podporuje komunikaci v rámci LoRaWAN sítí na frekvencích 863–870 MHz a nabízí výjimečnou Rx citlivost až -141 dBm pro spolehlivou dlouhodobou komunikaci. Integrovaný GPS modul umožňuje časová razítka LoRa paketů. Zařízení podporuje Listen before talk technologii a poskytuje 10/100 Mbps Ethernet a 2.4 GHz Wi-Fi pro komunikaci s IoT komponenty. Nabízí také širokou škálu možností napájení, včetně PoE a DC konektoru.

K čemu je dobrá LoRa?

LoRa síť (Long Range) je ideální pro bezdrátovou komunikaci na dlouhé vzdálenosti s nízkou spotřebou energie, což ji činí vhodnou pro Internet věcí (IoT) aplikace. Využívá nízkofrekvenční pásma a umožňuje připojit zařízení na desítky kilometrů, což je ideální pro sledování senzorů, chytrých měřidel nebo venkovních zařízení. LoRa je skvělá pro oblasti s omezeným přístupem k energii a pro aplikace, kde je kladen důraz na dlouhou výdrž a spolehlivost komunikace.

Obsah balení

• Zařízení
• PoE injektor
• Napájecí adaptér 24 V / 0.8 A
• Plastový stojánek
• (2) Montážní držák
• Kovový stahovací pásek

Systémové řešení platforem firmy MikroTik pro poskytovatele bezdrátového připojení k síti Internet. Mikrotik řešení LoRaWAN brány. LoRaWAN LoRa je jeden z bezdrátových síťových protokolů používaných ve světě Internet věcí – IoT (Internet of Things). The Things Network Kompaktní venkovní brána odolná proti povětrnostním vlivům pro technologii LoRa®. Aktualizovaný 868MHz modul LoRa® poskytuje zvýšenou citlivost Rx, čímž prodlužuje dosah a zvyšuje spolehlivost - a to i v náročných podmínkách. Funkce a vlastnosti: • Integrovaný GPS modul. • Rozhraní WiFi 2,4 GHz a port Ethernet pro bezproblémovou integraci. • Odolná konstrukce, testovaná pro provoz v různých povětrnostních podmínkách. Technické specifikace: Product code: RBwAPR-2nD&R11e-LR8G CPU Single-core: QCA9531 600 MHz CPU architecture: MIPSBE Size of RAM: 64 MB RAM type: DDR2 Storage: 16 MB, NAND Number of 100M Ethernet ports: 1 Wireless: 2.4 GHz Standards: 802.11b/g/n Wireless interface model: QCA9531 Antenna gain: 2 dBi Antenna beam width: 360° Dimensions: 185 x 85 x 30 mm Operating system: RouterOS v7, License level 4 Operating temperature: -40°C to +60°C Napájení: Number of DC inputs 3 (PoE-In, Automotive, DC jack) PoE-In input Voltage 9-28 V Automotive input Voltage 12-30 V DC jack input Voltage 9-28 V Power adapter nominal voltage 24 V Power adapter nominal current 0.8 A PoE-In Passive PoE Max power consumption 7 W Internet věcí (anglicky Internet of Things, zkratka IoT) je termínem pro moderní přístroje ovladatelné i na dálku pomocí internetu. Snadno je tak obsloužíte pomocí svého chytrého telefonu nebo je jednoduše připojíte k centrální jednotce. Umožní tak snadno zautomatizovat věci, o které byste se jinak museli postarat sami. Jedná se o technologický koncept umožňující realizaci takzvaného "inteligentního domu" (automatické zhasínání světel, ovládání vytápění apod.). Umožňuje řídit klimatizaci, vyhřívání vašeho bazénu, ohřev vody, pečovat o vaše akvárium, obsluhovat nastavení alarmu či mechanických zámků. Pokud si nejste jistí, zda jste v ranním shonu vypnuli žehličku, můžete na dálku odpojit od sítě jednotlivé zásuvky. Vaše lednička vás dokáže upozornit na chybějící potraviny a připravovat aktualizovaný nákupní seznam. Upozornění Výrobce Mikrotik neposkytuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Pro venkovní instalace používat výhradně stíněnou kabeláž (FTP/SFTP), jednotky korektně uzemnit (užití integrovaného zemnícího členu, ethernetové přepěťové ochrany). Zařízení vždy provozujte s poslední výrobcem publikovanou verzí (výrobcem označenou "Stable") operačního systému RouterOS. Taková verze garantuje nejoptimálnější funčknost, obsahuje opravené chyby z verzí předchozích a výkonová i funční vylepšení. GPSR kontakt: Mikrotikls SIA Unijas iela 2, LV-1039 Riga, Latvia [email protected]

MikroTik wAP LR8G kit

MikroTik wAP LR8G kit je venkovní bezdrátový přístupový bod s integrovaným LoRa (Long Range) rozhraním, navržený pro IoT aplikace. Zařízení kombinuje LoRa bránu a přístupový bod s podporou Wi-Fi (2,4 GHz).

Klíčové vlastnosti:

• LoRa rozhraní: podporuje připojení IoT zařízení na velké vzdálenosti pomocí LoRaWAN protokolu.
• Výkonné bezdrátové připojení: 2,4 GHz Wi-Fi podle standardu 802.11b/g/n pro místní síťovou konektivitu.
• Robustní design: odolné pouzdro s ochranou proti povětrnostním vlivům (IP54), vhodné pro venkovní instalace.
• Ethernet: jeden port pro připojení do sítě.
• Integrované PoE napájení: podporuje napájení přes Ethernet (pasivní PoE).
• Kompletní balení: obsahuje LoRa modul, PoE injektor, napájecí adaptér a příslušenství pro snadnou instalaci (stojánek, držák na stěnu a na strop, kovový stahovací pásek).

Jednotka je dodávána vč. RouterOS Mikrotik s licencí L4.

---

LoRa je jeden z bezdrátových síťových protokolů používaných ve světě Internet věcí – IoT (Internet of Things). LoRaWAN (Long Range Wide Area Network) je další z nízkopříkonových bezdrátových síťových protokolů navržených pro levnou a zabezpečenou obousměrnou komunikaci v internetu věcí. Využívá pásmo do 1 GHz a rychlost přenosu je potom od 0,3 kb/s do 50 kb/s. Komunikace mezi koncovými prvky a bránami je rozložena na různá frekvenční pásma a přenosové rychlosti. Volba rychlosti přenosu dat je kompromisem mezi komunikačním rozsahem a délkou zprávy. Jednotlivé komunikační proudy s různými přenosovými rychlostmi spolu neinterferují (vzhledem k technologii rozprostřeného spektra) a vytváří sadu „virtuálních“ kanálů pro zvýšení kapacity brány. Aby se maximalizovala životnost baterie koncového zařízení a celková kapacita sítě, síťový server LoRaWAN spravuje přenosovou rychlost a RF výstup pro každé koncové zařízení individuálně, prostřednictvím systému adaptivní rychlosti přenosu dat (ADR).

LoRaWAN rozlišuje několik tříd zařízení: třída A – koncová zařízení podporují obousměrnou komunikaci (každý uplink je následovaný dvěma okny pro příjem dat) třída B – mimo „vynucený“ downlink třídy A, otvírají zařízení této třídy mimořádná přijímací okna v nastavenou dobu třída C – přijímací okna jsou otevřená téměř nepřetržitě a zavírají se pouze při vysílání

---

Informace k systému RouterOS MikroTik

RouterOS Mikrotik plně podporuje sítě IPv6. V tomto odkazu najdete další informace k podpoře IPv6.

Pokud chcete začít s RouterOS Mikrotik nebo potřebujete poradit se složitějším nastavením, můžete využít naší jedinečné podpory.

• Začínáte-li s RouterOS MikroTik nebo potřebujete-li poradit se složitějším nastavením, můžete využít naší podpory.
• Jak RouterBoard nastavit a spravovat se dozvíte na našich školeních.
• Rady k nastavení a často kladené otázky lze najít v sekci Technická podpora.
• Všechny RouterBoardy mají stejný systém RouterOS MikroTik.
• Všechny zařízení s RouterOS MikroTik plně podporují IPv6, mají firewall, Queues, NAT a s licencí L4 podporují CAPsMAN server.
• MikroTik lze nastavit přes webové rozhraní, přes mobilní aplikaci, anebo programem winbox, který je ke stažení na mikrotik.com.
• MikroTik má "Quick Set" tedy možnost rychlého nastavení. Na výběr je z několika přednastavených profilů.

---

ZÁKLADNÍ SPECIFIKACE

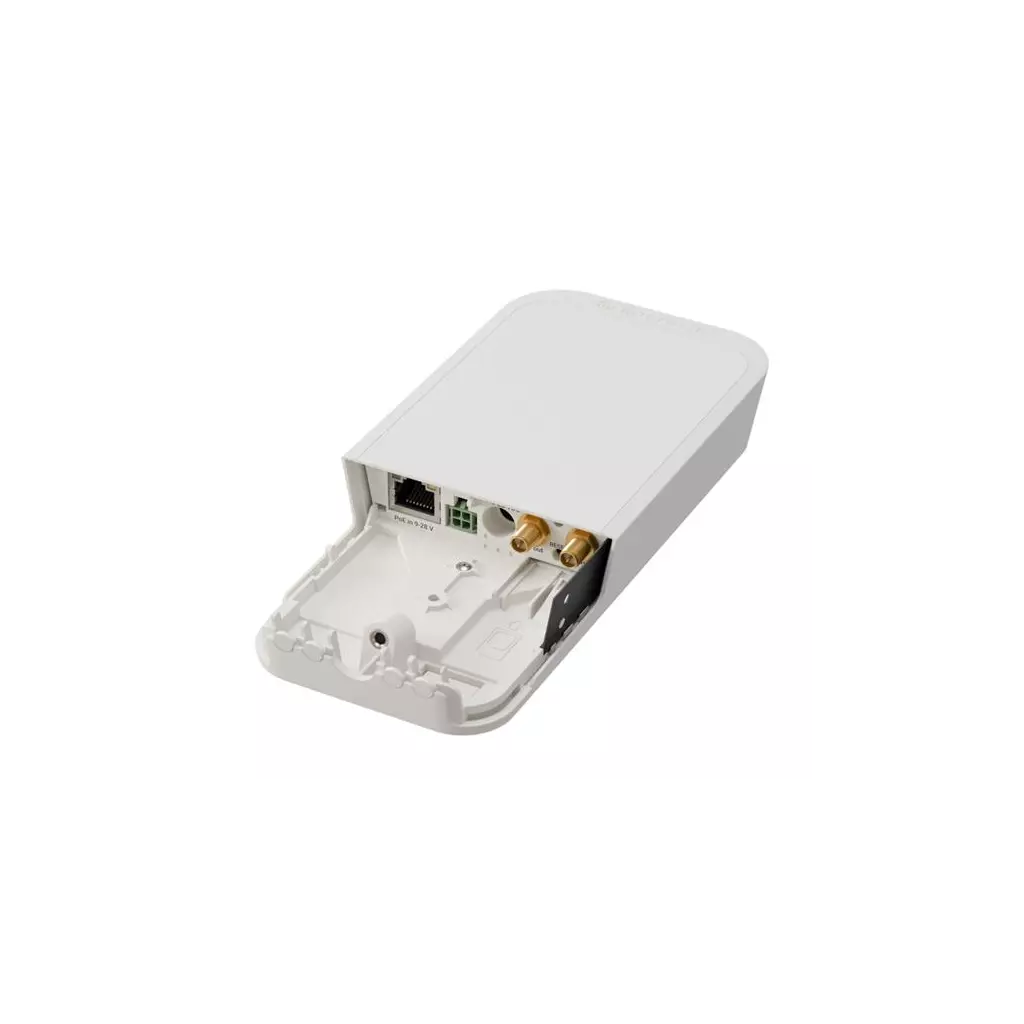

Rozhraní: LAN, Wi-Fi, GPS, LoRA Standard Wi-Fi: IEEE 802.11b/g/n Frekvenční pásmo: 2,4 GHz (Wi-Fi), 863–870 MHz (LoRA) Anténa: integrovaná 2 dBi (Wi-Fi) Porty: 1× RJ-45 LAN, 1× SIM slot (mini), 1× RP-SMA (RF out), 1× RP-SMA (GPS) Podpora PoE: ano, pasivní 9–28 V Napájení: DC 9–28 V, pasivní PoE 9–28 V, 4pin Automotive 12–30 V Rozměry: 185 × 85 × 30 mm

---
