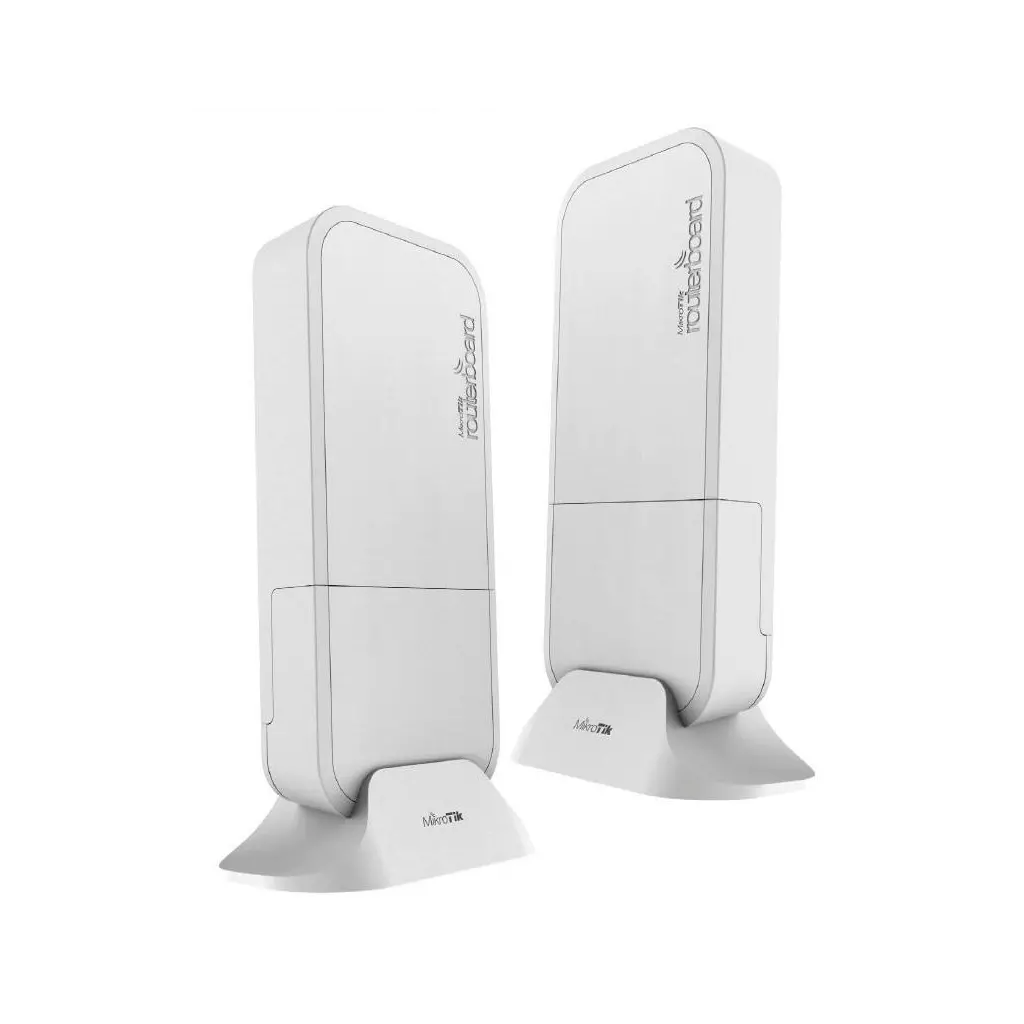

MikroTik RBwAPG-60adkit, Wireless Wire

RBwAPG-60ad je naprosto revoluční novinka v MikroTik sortimentu, která osloví každého ISP, který vytváří spoje na krátké vzdálenosti. RBwAPG-60ad je kompletní bezlicenční spoj v 60GHz pásmu pracující se standardem 802.11ad, který v reálném provozu umožňuje propustnost až 1000Mbps Full Duplex a to na vzdálenost do 100m. RouterBoard je jako vždy vybaven velmi oblíbeným operačním systémem RouterOS s L3 licencí. Co se rozhraní týče, RBwAPG-60ad má 1x Gigabitový Ethernet, který podporuje aktivní (802.3af/at) i pasivní napájení (12 až 57 V DC) a DC konektor s rozsahem 12 až 57V DC. Instalace zařízení Instalace zařízení je velmi jednoduchá a díky 60° integrované anténě jej lze nainstalovat na zeď / stožár nebo přímo za okno pomocí přiloženého plastového podstavce. Legislativa Instalování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. 60GHz pásmo, v němž MikroTik RBwAPG-60ad pracuje, vylučuje stálé venkovní instalace. Více informací naleznete na stránkách ČTÚ: Všeobecné oprávnění č. VO-R/10/05.2014-3 Všeobecné oprávnění č. VO-R/12/09.2010-12 Všeobecné oprávnění č. VO-R/10/11.2016-13 Obsah balení: 2x Zařízení 2x Napájecí adaptér 24V / 0.38A 2x Gigabitový POE injektor 4x Stahovací páska 2x Podstavec na stůl 2x Montážní kit na zeď, šroubky, imbus

RBwAPG-60ad je naprosto revoluční novinka v MikroTik sortimentu, která osloví každého ISP, který vytváří spoje na krátké vzdálenosti. RBwAPG-60ad je kompletní bezlicenční spoj v 60GHz pásmu pracující se standardem 802.11ad, který v reálném provozu umožňuje propustnost až 1000Mbps Full Duplex a to na vzdálenost do 100m. RouterBoard je jako vždy vybaven velmi oblíbeným operačním systémem RouterOS s L3 licencí. Co se rozhraní týče, RBwAPG-60ad má 1x Gigabitový Ethernet, který podporuje aktivní (802.3af/at) i pasivní napájení (12 až 57 V DC) a DC konektor s rozsahem 12 až 57V DC. Instalace zařízení Instalace zařízení je velmi jednoduchá a díky 60° integrované anténě jej lze nainstalovat na zeď / stožár nebo přímo za okno pomocí přiloženého plastového podstavce. Legislativa Instalování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. 60GHz pásmo, v němž MikroTik RBwAPG-60ad pracuje, vylučuje stálé venkovní instalace. Více informací naleznete na stránkách ČTÚ: Všeobecné oprávnění č. VO-R/10/05.2014-3 Všeobecné oprávnění č. VO-R/12/09.2010-12 Všeobecné oprávnění č. VO-R/10/11.2016-13 Obsah balení: 2x Zařízení 2x Napájecí adaptér 24V / 0.38A 2x Gigabitový POE injektor 4x Stahovací páska 2x Podstavec na stůl 2x Montážní kit na zeď, šroubky, imbus

RBwAPG-60ad je naprosto revoluční novinka v MikroTik sortimentu, která osloví každého, kdo vytváří spoje na krátké vzdálenosti. RBwAPG-60ad je kompletní bezlicenční spoj v 60GHz pásmu pracující se standardem 802.11ad, který v reálném provozu umožňuje propustnost až 1000Mbps Full Duplex na vzdálenost 200m+. RouterBoard je jako vždy vybaven velmi oblíbeným operačním systémem RouterOS s L3 licencí. Pro upgrade jedné z jednotek na AP je potřeba dokoupit pouze L4 licenci. RBwAPG-60ad disponuje 1x Gigabitovým Ethernetem s podporou PoE a napájecím DC jackem. Napájení zařízení lze řešit přes aktivní (802.3af/at) i pasivní (12 až 57V DC) PoE nebo DC konektor s rozsahem 12 až 57V DC. Maximální spotřeba zařízení je pouhých 5W! Instalace zařízení Instalace zařízení je velmi jednoduchá a díky 60° integrované anténě jej lze nainstalovat na zeď / stožár nebo přímo za okno pomocí přiloženého plastového podstavce. wAP 60G s L4 licencí podporuje až 8 připojených klientů na vzdálenost 100m+. Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. RBwAPG-60ad je certifikováno podle normy ETSI EN 302 567 pro vnitřní i venkovní použití, posouzeno Autorizovanou osobou číslo 0560 a určeno jako klientská stanice v instalacích bod - multibod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66GHz. Zařízení splňuje také normu ETSI EN 305 550 a je možné jej provozovat na základě VO-R/10, řádku m tabulky 2) technické parametry zařízení. Všeobecné oprávnění č. VO-R/12/12.2019-10 Všeobecné oprávnění č. VO-R/10/12.2019-9 Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení (2) Zařízení (2) Napájecí adaptér 24V / 0.38A (2) Gigabitový POE injektor (4) Stahovací páska (2) Podstavec na stůl (2) Montážní kit na zeď, šroubky, imbus Bezdrátové vlastnosti Bezdrátové frekvence: 60 GHz Přenosová rychlost - 60GHz [Mb/s]: 1000, Full Duplex WiFi standardy: 802.11ad Vyzařovací úhel - H. pol. [°]: 60 Vyzařovací úhel - V. pol. [°]: 60 Fyzické charakteristiky Provedení: Desktop, Venkovní Hloubka [mm]: 30 Šířka [mm]: 85 Výška [mm]: 185 Hardware RAM [MB]: 256 CPU: IPQ-4019 Frekvence CPU [MHz]: 716 Počet CPU jader: 4 Konektory a rozhraní Rychlosti LAN: (1) 10/100/1000Mbps Gigabit LAN: Ano Napájení Max. spotřeba energie [W]: 5 Napájení přes PoE: 802.3af, 802.3at, 12 .. 57V DC Typ napájení: DC konektor, PoE Typy PoE: Vstupní Napájení přes konektor/svorkovnici: 12 .. 57V DC Software Operační systém: RouterOS - L3 Výchozí IP adresa: 192.168.88.2, 192.168.88.3 Výchozí jméno a heslo: admin / (přednastavené heslo, viz víčko)

Systémové řešení platforem firmy MikroTik pro poskytovatele bezdrátového připojení k síti Internet. Sada 2ks venkovních AP, která nahrazuje gigabitový kabel - jedná se o plně duplexní bezdrátová pojítka standardu 802.11ad v bezlicenčním pásmu 60 GHz. Nabízí stabilní a rychlé spojení díky doposud nezarušenému pásmu na vzdálenost 100m i více a vysoký standard zabezpečení provozu šifrováním AES. Součástí jednotky předinstalovaná licence RouterOS Mikrotik L3, jednotky jsou již továrně dodávány přednastavené a spárované. Jednotky disponují integrovaným PoE splitterem pro PoE napájeni po UTP kabelu, také podporují standard 802.3af/at. Součástí dodávky napájecí zdroj, PoE injektor, držák, instalační pásky a bezpečnostní šroub eliminující neoprávněné vniknutí do zařízení. Jednotky lze umístit jak externě tak např. jen za okno - instalace je tak velmi snadná a jednotka v případě potřeby přístupná. Technické specifikace: Product code: RBwAPG-60ad kit CPU: IPQ-4019 CPU: nominal frequency 716 MHz CPU core count: 4 Size of RAM: 256 MB 10/100/1000 Ethernet ports: 1 Wireless Built-in: 60GHz 802.11ad Antenna beam width Phase array: 60° PoE in: Yes Supported input voltage: 12 V - 57 V (802.3af/at) Dimensions: 185 x 85 x 30 mm License level: 3 Operating System: RouterOS Upozornění Výrobce Mikrotik neposkytuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Pro venkovní instalace používat výhradně stíněnou kabeláž (FTP/SFTP) a jednotky korektně uzemnit (prostřednictvím integrovaného zemnícího členu či použitím ethernetové přepěťové ochrany). Provoz spoje v ČR možný pouze v souladu se stávajícím všeobecným oprávněním VO-R/12/09.2010-12 pro pásmo 57-66GHz.

MikroTik Wireless Wire

wAP 60G je plně duplexní spoj v bezlicenčním pásmu 60 GHz za bezkonkurenční cenu. Díky použitému pásmu není spoj ovlivněn okolním rušením a nabízí tak stabilní a velmi rychlé spojení. Je vhodný pro krátké vzdálenosti místo optického spoje. MikroTik představil revoluční jednotku, které plně nahradí gigabitový ethernetový spoj. Mezi největší přednosti patří použité pásmo 60 GHz, které zaručuje, že jednotka nebude rušena okolními sítěmi a dostat až 200 m. Jednotka také nabízí vysoké zabezpečení v podobě šifrování doposud neprolomeného klíče AES.

Součástí jednotky je software RouterOS MikroTik s licencí L3. Tato licence je plně dostačující pro vytvoření spoje point to point (bod-bod). Jednotka má integrovaný PoE splitter, lze je tedy napájet přímo po UTP kabelu.

Podporuje normu 802.3af/at a lze tak jednotku napájet po UTP kabelu až na vzdálenost 100 m. Součástí balení je kromě PoE splitteru, zdroje a držáku také speciální šroub, který zamezuje neoprávněnému vniknutí do zařízení.

Balení obsahuje kompletní spoj, tedy dvě jednotky.

Informace k systému RouterOS MikroTik

•   Začínáte-li s RouterOS MikroTik nebo potřebujete-li poradit se složitějším nastavením, můžete využít naší podpory.
•   Jak RouterBoard nastavit a spravovat se dozvíte na našich školeních.
•   Rady k nastavení a často kladené otázky lze najít v sekci Technická podpora.
•   Všechny RouterBoardy mají stejný systém RouterOS MikroTik.
•   Všechny zařízení s RouterOS MikroTik plně podporují IPv6, mají firewall, Queues, NAT a s licencí L4 podporují CAPsMAN server.
•   MikroTik lze nastavit přes webové rozhraní, přes mobilní aplikaci, anebo programem winbox, který je ke stažení na mikrotik.com.
•   MikroTik má "Quick Set" tedy možnost rychlého nastavení. Na výběr je z několika přednastavených profilů.

Provoz spoje v ČR je možný v souladu s platným všeobecným oprávněním pro 60 GHz pásmo VO-R/12/09.2010-12 tzn., že jednotka může být použita pouze jako indoor jednotka. Jednotka má certifikaci ETSI 302 567.

ZÁKLADNÍ SPECIFIKACE

Ziska antény: 16 dBi

Šířka kanálu: 2100 MHz

Přivedený výkon: 10 dBm

Použitý kmitočet: Channel 1: 58.32 GHz (58320 MHz) Channel 2: 60.48 GHz (60480 MHz) Channel 3: 62.64 GHz (62640 MHz) Channel 4: 64.80 GHz (64800 MHz)

Standard: IEEE 802.11ad

Porty: 1 x Gigabit RJ-45 LAN

Frekvenční pásmo: 60 GHz

Podpora PoE: ano

Rozměry: 185 x 85 x 30 mm

---

Reálný test jednotky (testováno protokolem UDP):

Provoz spoje v ČR je možný v souladu s platným všeobecným oprávněním pro 60 GHz pásmo VO-R/12/09.2010-12 tzn. že jednotka může být použita pouze jako indoor jednotka. Jednotka má certifikaci ETSI 302 567.

Mikrotik RBwAPG-60ad kit Sada 2ks AP, která nahrazuje gigabitový kabel - jedná se o plně duplexní bezdrátová pojítka standardu 802.11ad v bezlicenčním pásmu 60 GHz. Nabízí stabilní a rychlé spojení díky doposud nezarušenému pásmu na vzdálenost 100m* i více a vysoký standard zabezpečení provozu šifrováním AES. Součástí jednotky předinstalovaná licence RouterOS Mikrotik L3, jednotky jsou již továrně dodávány přednastavené a spárované. Jednotky disponují integrovaným PoE splitterem pro PoE napájeni po UTP kabelu, také podporují standard 802.3af/at. Součástí dodávky napájecí zdroj, PoE injektor, držák, instalační pásky a bezpečnostní šroub eliminující neoprávněné vniknutí do zařízení. Operační režimy: Client, Bridge DHCP: ano Přenosová rychlost: až 1Gbps Normy: 802.11ad Chipset: IPQ-4019 Šifrování: AES LAN port: 1 x RJ45 10/100/1000 - MDI/MDI-X Výchozí IP: 192.168.88.1 Výchozí jméno: admin Držák: Na stožár i na zeď USB port: 1x (2.0) Spotřeba (W): max. 5 Polarizace: H / V Vyzař. úhel - H. (°): 60 Procesor: 716 MHz RAM (MB): 256 NAND (MB): 64 Hmotnost (kg): 0,256 OS: RouterOS Mikrotik v6 L3 Krytí IP: IP54 Podpora IPv6: Plná

RBwAPG-60ad je naprosto revoluční novinka v MikroTik sortimentu, která osloví každého ISP, který vytváří spoje na krátké vzdálenosti. RBwAPG-60ad je kompletní bezlicenční spoj v 60GHz pásmu pracující se standardem 802.11ad, který v reálném provozu umožňuje propustnost až 1000Mbps Full Duplex a to na vzdálenost do 100m. RouterBoard je jako vždy vybaven velmi oblíbeným operačním systémem RouterOS s L3 licencí. Co se rozhraní týče, RBwAPG-60ad má 1x Gigabitový Ethernet, který podporuje aktivní (802.3af/at) i pasivní napájení (12 až 57 V DC) a DC konektor s rozsahem 12 až 57V DC. Instalace zařízení Instalace zařízení je velmi jednoduchá a díky 60° integrované anténě jej lze nainstalovat na zeď / stožár nebo přímo za okno pomocí přiloženého plastového podstavce. Legislativa Instalování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. 60GHz pásmo, v němž MikroTik RBwAPG-60ad pracuje, vylučuje stálé venkovní instalace. Více informací naleznete na stránkách ČTÚ: Všeobecné oprávnění č. VO-R/10/05.2014-3 Všeobecné oprávnění č. VO-R/12/09.2010-12 Všeobecné oprávnění č. VO-R/10/11.2016-13 Obsah balení: 2x Zařízení 2x Napájecí adaptér 24V / 0.38A 2x Gigabitový POE injektor 4x Stahovací páska 2x Podstavec na stůl 2x Montážní kit na zeď, šroubky, imbus

Systémové řešení platforem firmy MikroTik pro poskytovatele bezdrátového připojení k síti Internet. Sada 2ks venkovních AP, která nahrazuje gigabitový kabel - jedná se o plně duplexní bezdrátová pojítka standardu 802.11ad v bezlicenčním pásmu 60 GHz. Nabízí stabilní a rychlé spojení díky doposud nezarušenému pásmu na vzdálenost 100m i více a vysoký standard zabezpečení provozu šifrováním AES. Součástí jednotky předinstalovaná licence RouterOS Mikrotik L3, jednotky jsou již továrně dodávány přednastavené a spárované. Jednotky disponují integrovaným PoE splitterem pro PoE napájeni po UTP kabelu, také podporují standard 802.3af/at. Součástí dodávky napájecí zdroj, PoE injektor, držák, instalační pásky a bezpečnostní šroub eliminující neoprávněné vniknutí do zařízení. Jednotky lze umístit jak externě na stožár, tak např. jen za okno - instalace je tak velmi snadná a jednotka v případě potřeby přístupná. Technické specifikace: Product code: RBwAPG-60ad kit CPU: IPQ-4019 CPU: nominal frequency 716 MHz CPU core count: 4 Size of RAM: 256 MB 10/100/1000 Ethernet ports: 1 Wireless Built-in: 60GHz 802.11ad Antenna beam width Phase array: 60° PoE in: Yes Supported input voltage: 12 V - 57 V (802.3af/at) Dimensions: 185 x 85 x 30 mm License level: 3 Operating System: RouterOS Upozornění Výrobce Mikrotik neposkytuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Pro venkovní instalace používat výhradně stíněnou kabeláž (FTP/SFTP) a jednotky korektně uzemnit (prostřednictvím integrovaného zemnícího členu či použitím ethernetové přepěťové ochrany). Provoz spoje v ČR možný pouze v souladu se stávajícím všeobecným oprávněním VO-R/12/09.2010-12 pro pásmo 57-66GHz.

RBwAPG-60ad je naprosto revoluční novinka v MikroTik sortimentu, která osloví každého ISP, který vytváří spoje na krátké vzdálenosti. RBwAPG-60ad je kompletní bezlicenční spoj v 60GHz pásmu pracující se standardem 802.11ad, který v reálném provozu umožňuje propustnost až 1000Mbps Full Duplex a to na vzdálenost do 100m. RouterBoard je jako vždy vybaven velmi oblíbeným operačním systémem RouterOS s L3 licencí. Co se rozhraní týče, RBwAPG-60ad má 1x Gigabitový Ethernet, který podporuje aktivní (802.3af/at) i pasivní napájení (12 až 57V DC) a DC konektor s rozsahem 12 až 57V DC. Maximální spotřeba zařízení je pouhých 5W! Instalace zařízení Instalace zařízení je velmi jednoduchá a díky 60° integrované anténě jej lze nainstalovat na zeď / stožár nebo přímo za okno pomocí přiloženého plastového podstavce. Legislativa Instalování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. 60GHz pásmo, v němž MikroTik RBwAPG-60ad pracuje, vylučuje stálé venkovní instalace. Více informací naleznete na stránkách ČTÚ. Všeobecné oprávnění č. VO-R/10/05.2014-3 Všeobecné oprávnění č. VO-R/12/09.2010-12 Všeobecné oprávnění č. VO-R/10/11.2016-13 Obsah balení 2x Zařízení 2x Napájecí adaptér 24V / 0.38A 2x Gigabitový POE injektor 2x Stahovací páska 2x Podstavec na stůl 2x Montážní kit na zeď, šroubky, imbus

RBwAPG-60ad je naprosto revoluční novinka v MikroTik sortimentu, která osloví každého, kdo vytváří spoje na krátké vzdálenosti. RBwAPG-60ad je kompletní bezlicenční spoj v 60GHz pásmu pracující se standardem 802.11ad, který v reálném provozu umožňuje propustnost až 1000Mbps Full Duplex na vzdálenost 200m+. RouterBoard je jako vždy vybaven velmi oblíbeným operačním systémem RouterOS s L3 licencí. Pro upgrade jedné z jednotek na AP je potřeba dokoupit pouze L4 licenci.

RBwAPG-60ad disponuje 1x Gigabitovým Ethernetem s podporou PoE a napájecím DC jackem. Napájení zařízení lze řešit přes aktivní (802.3af/at) i pasivní (12 až 57V DC) PoE nebo DC konektor s rozsahem 12 až 57V DC. Maximální spotřeba zařízení je pouhých 5W!

Instalace zařízení

Instalace zařízení je velmi jednoduchá a díky 60° integrované anténě jej lze nainstalovat na zeď / stožár nebo přímo za okno pomocí přiloženého plastového podstavce. wAP 60G s L4 licencí podporuje až 8 připojených klientů na vzdálenost 100m+.

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. RBwAPG-60ad je certifikováno podle normy ETSI EN 302 567 pro vnitřní i venkovní použití, posouzeno Autorizovanou osobou číslo 0560 a určeno jako klientská stanice v instalacích bod - multibod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66GHz. Zařízení splňuje také normu ETSI EN 305 550 a je možné jej provozovat na základě VO-R/10, řádku m tabulky 2) technické parametry zařízení.

• Všeobecné oprávnění č. VO-R/12
• Všeobecné oprávnění č. VO-R/10/12.2019-9

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R.

Obsah balení

• (2) Zařízení
• (2) Napájecí adaptér 24V / 0.38A
• (2) Gigabitový POE injektor
• (4) Stahovací páska
• (2) Podstavec na stůl
• (2) Montážní kit na zeď, šroubky, imbus

RBwAPG-60ad je naprosto revoluční novinka v MikroTik sortimentu, která osloví každého, kdo vytváří spoje na krátké vzdálenosti. RBwAPG-60ad je kompletní bezlicenční spoj v 60GHz pásmu pracující se standardem 802.11ad, který v reálném provozu umožňuje propustnost až 1000Mbps Full Duplex na vzdálenost 200m+. RouterBoard je jako vždy vybaven velmi oblíbeným operačním systémem RouterOS s L3 licencí. Pro upgrade jedné z jednotek na AP je potřeba dokoupit pouze L4 licenci. RBwAPG-60ad disponuje 1x Gigabitovým Ethernetem s podporou PoE a napájecím DC jackem. Napájení zařízení lze řešit přes aktivní (802.3af/at) i pasivní (12 až 57V DC) PoE nebo DC konektor s rozsahem 12 až 57V DC. Maximální spotřeba zařízení je pouhých 5W! Instalace zařízení Instalace zařízení je velmi jednoduchá a díky 60° integrované anténě jej lze nainstalovat na zeď / stožár nebo přímo za okno pomocí přiloženého plastového podstavce. wAP 60G s L4 licencí podporuje až 8 připojených klientů na vzdálenost 100m+. Legislativa v ČR Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. RBwAPG-60ad je certifikováno podle normy ETSI EN 302 567 pro vnitřní i venkovní použití, posouzeno Autorizovanou osobou číslo 0560 a určeno jako klientská stanice v instalacích bod - multibod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66GHz. Zařízení splňuje také normu ETSI EN 305 550 a je možné jej provozovat na základě VO-R/10, řádku m tabulky 2) technické parametry zařízení. Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R/12. Obsah balení: (2) Zařízení (2) Napájecí adaptér 24V / 0.38A (2) Gigabitový POE injektor (4) Stahovací páska (2) Podstavec na stůl (2) Montážní kit na zeď, šroubky, imbus

RBwAPG-60ad je naprosto revoluční novinka v MikroTik sortimentu, která osloví každého, kdo vytváří spoje na krátké vzdálenosti. RBwAPG-60ad je kompletní bezlicenční spoj v 60GHz pásmu, pracující se standardem 802.11ad, který v reálném provozu umožňuje propustnost až 1000 Mbps Full Duplex na vzdálenost 200+ m. RouterBoard je jako vždy vybaven velmi oblíbeným operačním systémem RouterOS s L3 licencí. Pro upgrade jedné z jednotek na AP je potřeba dokoupit pouze L4 licenci.

RBwAPG-60ad disponuje 1x Gigabitovým Ethernetem s podporou PoE a napájecím DC jackem. Napájení zařízení lze řešit přes aktivní (802.3af/at) i pasivní (12 až 57 V DC) PoE nebo DC konektor s rozsahem 12 až 57 V DC. Maximální spotřeba zařízení je pouhých 5 W!

Instalace zařízení

Instalace zařízení je velmi jednoduchá a díky 60° integrované anténě jej lze nainstalovat na zeď / stožár nebo přímo za okno pomocí přiloženého plastového podstavce. wAP 60G s L4 licencí podporuje až 8 připojených klientů na vzdálenost 100+ m.

Legislativa v ČR

Instalování a provozování pojítka je potřeba vykonávat v souladu s platným všeobecným oprávněním. RBwAPG-60ad je certifikováno podle normy ETSI EN 302 567 pro vnitřní i venkovní použití, posouzeno Autorizovanou osobou číslo 0560 a určeno jako klientská stanice v instalacích bod - multibod. Podle písemného vyjádření ČTÚ je provoz těchto zařízení možný podle VO-R/12, řádku d3 tabulky b) technické parametry stanic. Pro použití platí omezení kmitočtového úseku na 57 - 66 GHz. Zařízení splňuje také normu ETSI EN 305 550 a je možné jej provozovat na základě VO-R/10, řádku m tabulky 2) technické parametry zařízení.

• Všeobecné oprávnění č. VO-R/12
• Všeobecné oprávnění č. VO-R/10/12.2019-9

Před uvedením pojítka do provozu je třeba jej nejprve zaregistrovat na portálu 60ghz.ctu.cz v souladu s VO-R.

Obsah balení

• (2) Zařízení
• (2) Napájecí adaptér 24 V / 0.38 A
• (2) Gigabitový POE injektor
• (4) Stahovací páska
• (2) Podstavec na stůl
• (2) Montážní kit na zeď, šroubky, inbus

RBwAPG-60ad je naprosto revoluční novinka v MikroTik sortimentu, která osloví každého, kdo vytváří spoje na krátké vzdálenosti. RBwAPG-60ad je kompletní bezlicenční spoj v 60GHz pásmu pracující se standardem 802.11ad, který v reálném provozu umožňuje propustnost až 1000Mbps Full Duplex na vzdálenost až 100m. RouterBoard je jako vždy vybaven velmi oblíbeným operačním systémem RouterOS s L3 licencí.

Instalaci je nutné vykonávat v souladu s platným všeobecným oprávněním pro 60GHz pásmo. Více informací naleznete na stránkách ČTÚ: Všeobecné oprávnění č. VO-R/12/12.2019-10

MikroTik Wireless Wire

wAP 60G je plně duplexní spoj v bezlicenčním pásmu 60 GHz za bezkonkurenční cenu. Díky použitému pásmu není spoj ovlivněn okolním rušením a nabízí tak stabilní a velmi rychlé spojení. Je vhodný pro krátké vzdálenosti místo optického spoje. MikroTik představil revoluční jednotku, které plně nahradí gigabitový ethernetový spoj. Mezi největší přednosti patří použité pásmo 60 GHz, které zaručuje, že jednotka nebude rušena okolními sítěmi a dostat až 200 m. Jednotka také nabízí vysoké zabezpečení v podobě šifrování doposud neprolomeného klíče AES.

Součástí jednotky je software RouterOS MikroTik s licencí L3. Tato licence je plně dostačující pro vytvoření spoje point to point (bod-bod). Jednotka má integrovaný PoE splitter, lze je tedy napájet přímo po UTP kabelu.

Podporuje normu 802.3af/at a lze tak jednotku napájet po UTP kabelu až na vzdálenost 100 m. Součástí balení je kromě PoE splitteru, zdroje a držáku také speciální šroub, který zamezuje neoprávněnému vniknutí do zařízení.

Balení obsahuje kompletní spoj, tedy dvě jednotky.

Informace k systému RouterOS MikroTik

•   Začínáte-li s RouterOS MikroTik nebo potřebujete-li poradit se složitějším nastavením, můžete využít naší podpory.
•   Jak RouterBoard nastavit a spravovat se dozvíte na našich školeních.
•   Rady k nastavení a často kladené otázky lze najít v sekci Technická podpora.
•   Všechny RouterBoardy mají stejný systém RouterOS MikroTik.
•   Všechny zařízení s RouterOS MikroTik plně podporují IPv6, mají firewall, Queues, NAT a s licencí L4 podporují CAPsMAN server.
•   MikroTik lze nastavit přes webové rozhraní, přes mobilní aplikaci, anebo programem winbox, který je ke stažení na mikrotik.com.
•   MikroTik má "Quick Set" tedy možnost rychlého nastavení. Na výběr je z několika přednastavených profilů.

Provoz spoje v ČR je možný v souladu s platným všeobecným oprávněním pro 60 GHz pásmo VO-R/12/09.2010-12 tzn., že jednotka může být použita pouze jako indoor jednotka. Jednotka má certifikaci ETSI 302 567.

ZÁKLADNÍ SPECIFIKACE

Ziska antény: 16 dBi

Šířka kanálu: 2100 MHz

Přivedený výkon: 10 dBm

Použitý kmitočet: Channel 1: 58.32 GHz (58320 MHz) Channel 2: 60.48 GHz (60480 MHz) Channel 3: 62.64 GHz (62640 MHz) Channel 4: 64.80 GHz (64800 MHz)

Standard: IEEE 802.11ad

Porty: 1 x Gigabit RJ-45 LAN

Frekvenční pásmo: 60 GHz

Podpora PoE: ano

Rozměry: 185 x 85 x 30 mm

---

Reálný test jednotky (testováno protokolem UDP):

Provoz spoje v ČR je možný v souladu s platným všeobecným oprávněním pro 60 GHz pásmo VO-R/12/09.2010-12 tzn. že jednotka může být použita pouze jako indoor jednotka. Jednotka má certifikaci ETSI 302 567.

MikroTik Wireless Wire

Jednotky jsou z výroby již spárovány včetně šifrování, není třeba tak znalosti konfigurace a vše je maximálně zjednodušené i pro nasazení spoje uživateli, kteří nemají s Mikrotikem zkušenosti !

RBwAPG-60ad je naprosto revoluční novinka v MikroTik sortimentu, která osloví každého, kdo vytváří spoje na krátké vzdálenosti. RBwAPG-60ad je kompletní bezlicenční spoj v 60GHz pásmu pracující se standardem 802.11ad, který v reálném provozu umožňuje propustnost až 1000Mbps Full Duplex na vzdálenost až 100m. RouterBoard je jako vždy vybaven velmi oblíbeným operačním systémem RouterOS s L3 licencí. Pro upgrade jedné z jednotek na AP je potřeba dokoupit pouze L4 licenci.

RBwAPG-60ad disponuje 1x Gigabitovým Ethernetem s podporou PoE a napájecím DC jackem. Napájení zařízení lze řešit přes aktivní (802.3af/at) i pasivní (12 až 57V DC) PoE nebo DC konektor s rozsahem 12 až 57V DC. Maximální spotřeba zařízení je pouhých 5W!

Instalace zařízení je velmi jednoduchá a díky 60° integrované anténě jej lze nainstalovat na zeď / stožár nebo přímo za okno pomocí přiloženého plastového podstavce. wAP 60G AP s L4 licencí podporuje až 8 připojených klientů na vzdálenost 100m+

Specifikace:

Wireless Wire Product code RBwAPG-60ad kit Units 2 CPU IPQ-4019 716 MHz CPU core count 4 Size of RAM 256 MB 10/100/1000 Ethernet ports 1 Wireless Built-in 60 GHz 802.11ad Antenna beam width Phase array 60° beamforming PoE in Yes Supported input voltage 12 V - 57 V (802.3af/at) Dimensions 185 x 85 x 30 mm Operating temperature -40 C .. +70 C License level 3 Operating System RouterOS Max Power consumption 5W

Obsah balení

• (2) Zařízení
• (2) Napájecí adaptér 24V / 0.38A
• (2) Gigabitový POE injektor
• (4) Stahovací páska
• (2) Podstavec na stůl
• (2) Montážní kit na zeď, šroubky, imbus
