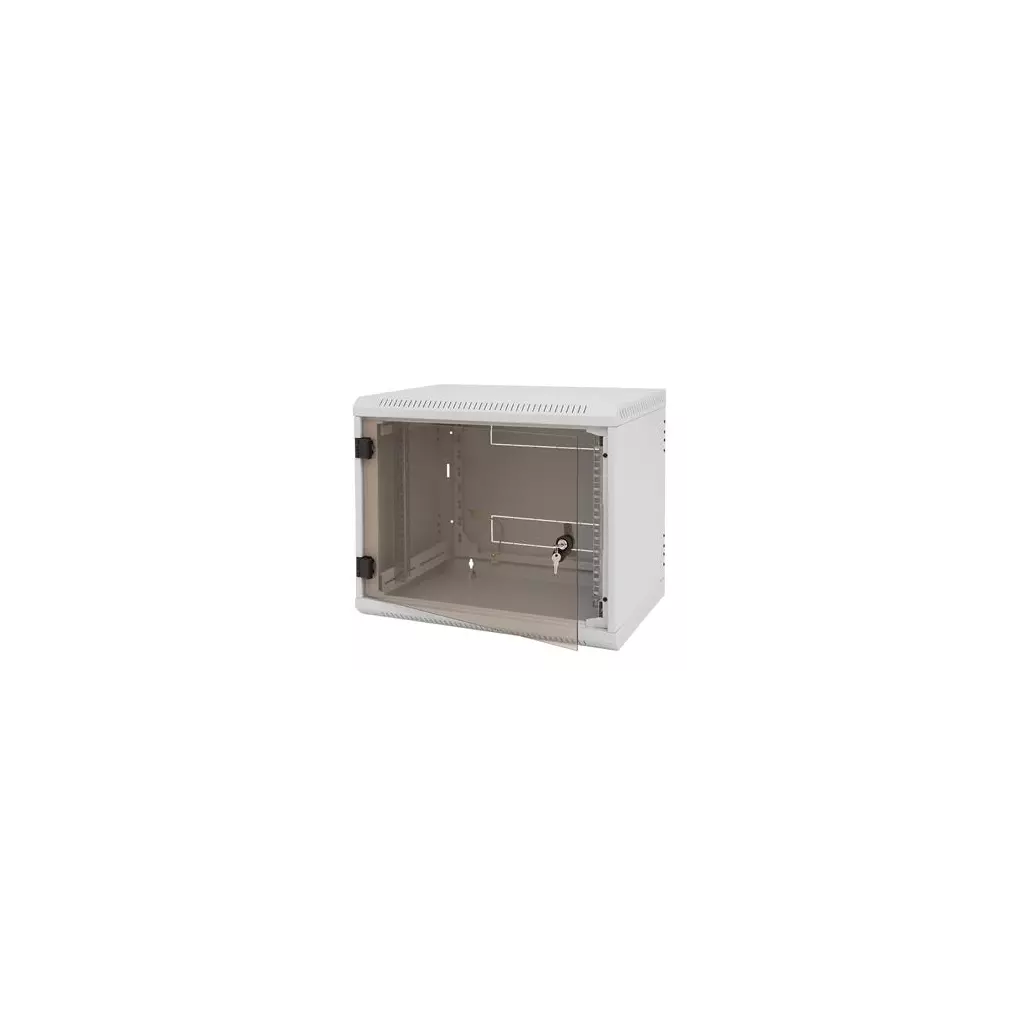

Triton 19' rozvaděč jednodílný 18U/400mm vylamovací otvor pro ventilátor

Jednodílný nástěnný rozvaděč s krytím IP20, nosnost při správném zavěšení 100 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, robustní svařovaná konstrukce. Tento typ má šest vylamovacích záslepek pro montáž chladicích jednotek nebo ventilátorů. Součástí rozvaděče jsou dvě posuvné vertikální lišty.

• Vysoká pevnost konstrukce - Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.
• Dveře - Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací.
• Sklo - Celoskleněné dveře se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Dveře jsou zkoušeny v certifikované zkušebně a odpovídají požadavkům normy ČSN EN 12150-1+A
• Flexibilní otevírání dveří - Vlastní systém pantů umožňuje otvírání dveří pod úhlem 165°. Dveře lze snadno demontovat. Otočením celého rozvaděče získáte otevírání dveří na opačnou stranu.
• Zámek na dveřích - Umožňuje snadný a rychlý přístup do rozvaděče.
• Nastavitelné vertikální lišty - 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. Součástí balení rozvaděče je jeden pár vertikál. V zadní části skeletu je perforace, která je náhradou druhého páru vertikál. Další možností je přikoupit vertikální lišty jako volitelné příslušenství.
• Vylamovací záslepky - V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit kartáčem (je součástí příbalu rozvaděče).
• Ventilace - Jednodílné rozvaděče RBA verze - A6 mají šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RBA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů.

Vlastnosti

• 19“ jednodílný nástěnný rozvaděč s krytím IP20.
• Rozvaděč se věší přímo na zeď.
• Součástí rozvaděče jsou dvě posuvné vertikální lišty.
• Konstrukce rozvaděče - kompaktní svařovaný rozvaděč / dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, na vyžádání celoplechové nebo perforované.
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Všechny oddělitelné části rozvaděče jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn hlavní zemnící šroub M8.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.
• Verze A6 má ve spodní a horní stěně rozvaděče otvory pro montáž ventilátorů kryté vylamovacími záslepkami.

ZÁKLADNÍ SPECIFIKACE

Výška: 18U (900 mm) Hloubka: 400 mm Šířka: 600 mm Max. doporučené zatížení: 100 kg Hmotnost: 24,7 kg Příslušenství: 2× klíč - přední dveře 4× vrut 6×50 4× podložka 6,6 4× hmoždinka 10 8× plovoucí matice M6 1× protiprachová záslepka

Jednodílný nástěnný rozvaděč s krytím IP20, nosnost při správném zavěšení 100 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, robustní svařovaná konstrukce. Tento typ má šest vylamovacích záslepek pro montáž chladicích jednotek nebo ventilátorů. Součástí rozvaděče jsou dvě posuvné vertikální lišty.

• Vysoká pevnost konstrukce - Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.
• Dveře - Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací.
• Sklo - Celoskleněné dveře se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Dveře jsou zkoušeny v certifikované zkušebně a odpovídají požadavkům normy ČSN EN 12150-1+A
• Flexibilní otevírání dveří - Vlastní systém pantů umožňuje otvírání dveří pod úhlem 165°. Dveře lze snadno demontovat. Otočením celého rozvaděče získáte otevírání dveří na opačnou stranu.
• Zámek na dveřích - Umožňuje snadný a rychlý přístup do rozvaděče.
• Nastavitelné vertikální lišty - 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. Součástí balení rozvaděče je jeden pár vertikál. V zadní části skeletu je perforace, která je náhradou druhého páru vertikál. Další možností je přikoupit vertikální lišty jako volitelné příslušenství.
• Vylamovací záslepky - V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit kartáčem (je součástí příbalu rozvaděče).
• Ventilace - Jednodílné rozvaděče RBA verze - A6 mají šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RBA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů.

Vlastnosti

• 19“ jednodílný nástěnný rozvaděč s krytím IP20.
• Rozvaděč se věší přímo na zeď.
• Součástí rozvaděče jsou dvě posuvné vertikální lišty.
• Konstrukce rozvaděče - kompaktní svařovaný rozvaděč / dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, na vyžádání celoplechové nebo perforované.
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Všechny oddělitelné části rozvaděče jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn hlavní zemnící šroub M8.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.
• Verze A6 má ve spodní a horní stěně rozvaděče otvory pro montáž ventilátorů kryté vylamovacími záslepkami.

ZÁKLADNÍ SPECIFIKACE

Výška: 18U (900 mm) Hloubka: 400 mm Šířka: 600 mm Max. doporučené zatížení: 100 kg Hmotnost: 24,7 kg Příslušenství: 2× klíč - přední dveře 4× vrut 6×50 4× podložka 6,6 4× hmoždinka 10 8× plovoucí matice M6 1× protiprachová záslepka

Vysoká pevnost konstrukce

Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče. Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací.

Rozvaděč má 6 otvorů pro ventilátory.

Dveře

Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat.

Vylamovací záslepky

V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je lemová hrana a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.

Obsah balení

• Datový rozvaděč
• Klíč - přední dveře 2x
• Vrut 6x50 4x
• Podložka 6,6 4x
• Hmoždinka 10 4x
• Plovoucí matice M6 8x
• Protiprachová záslepka 1x
