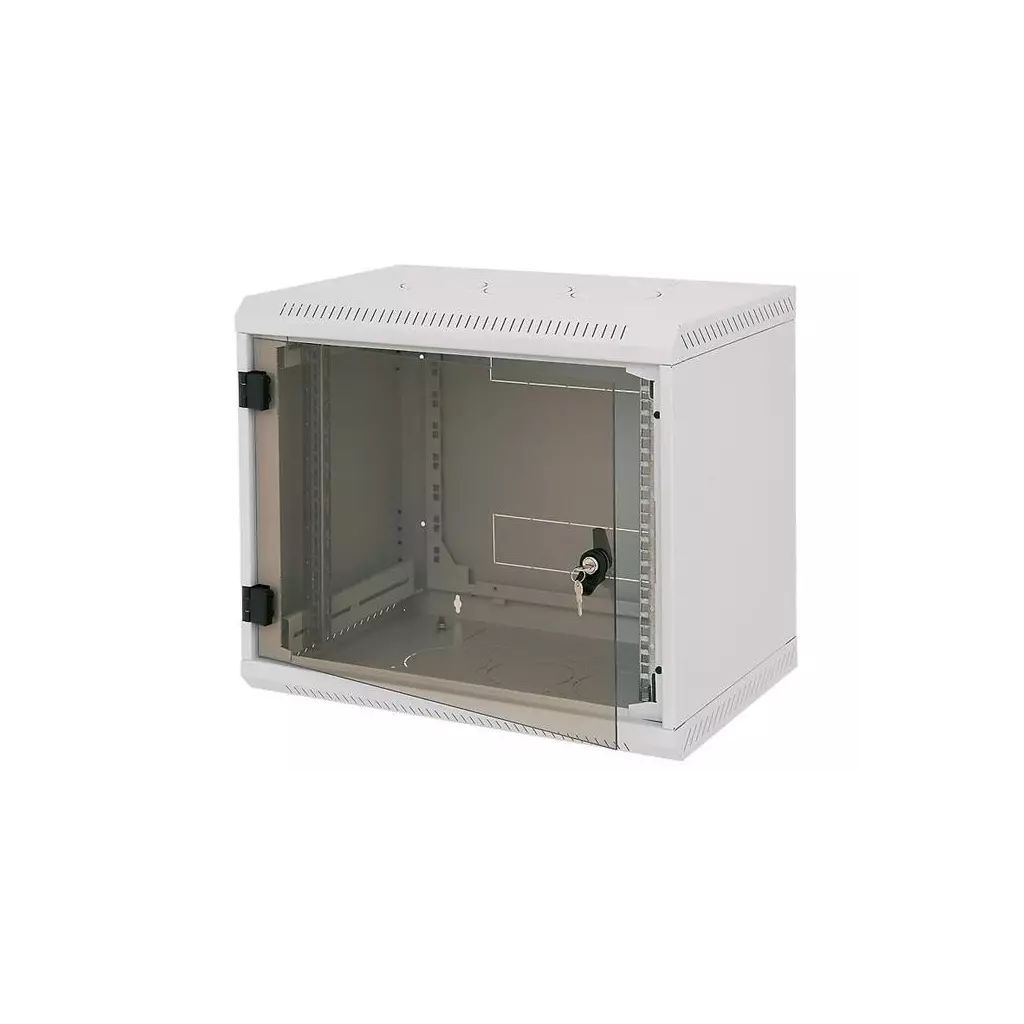

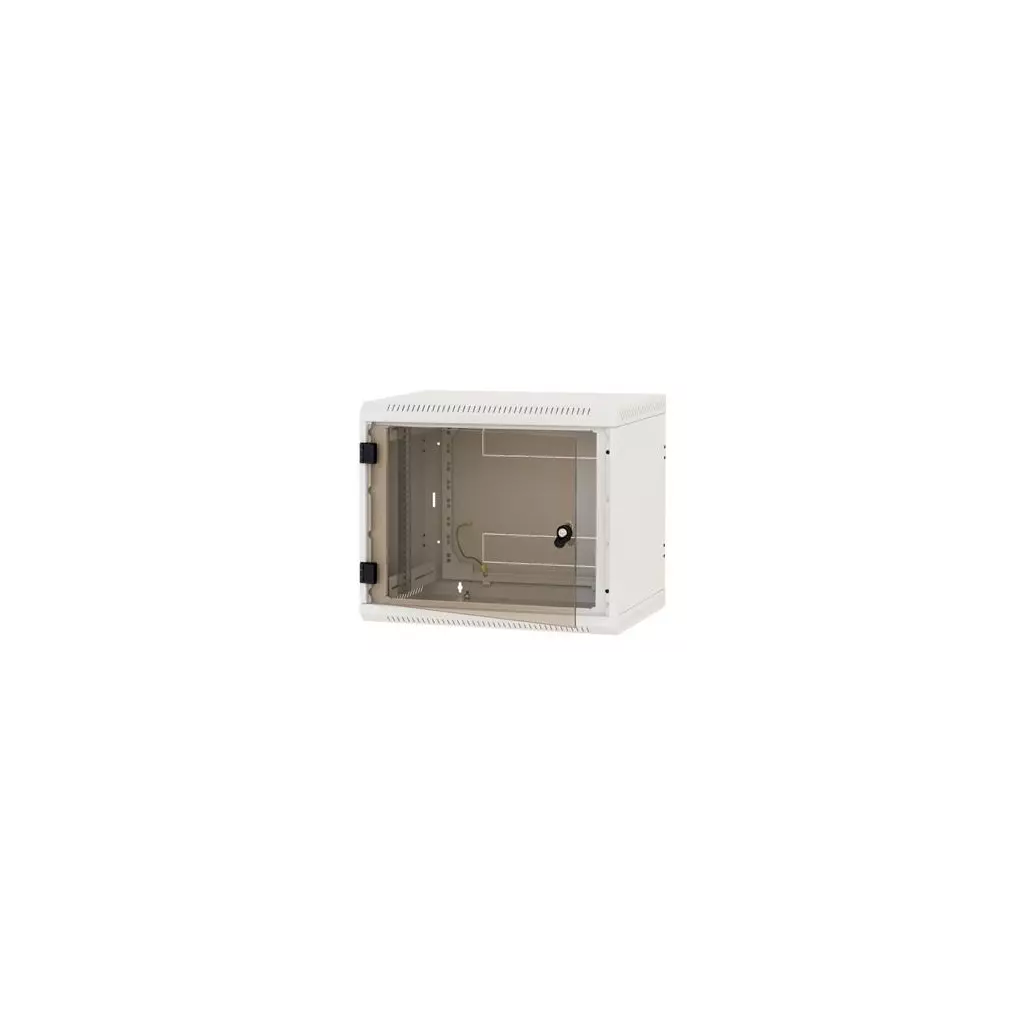

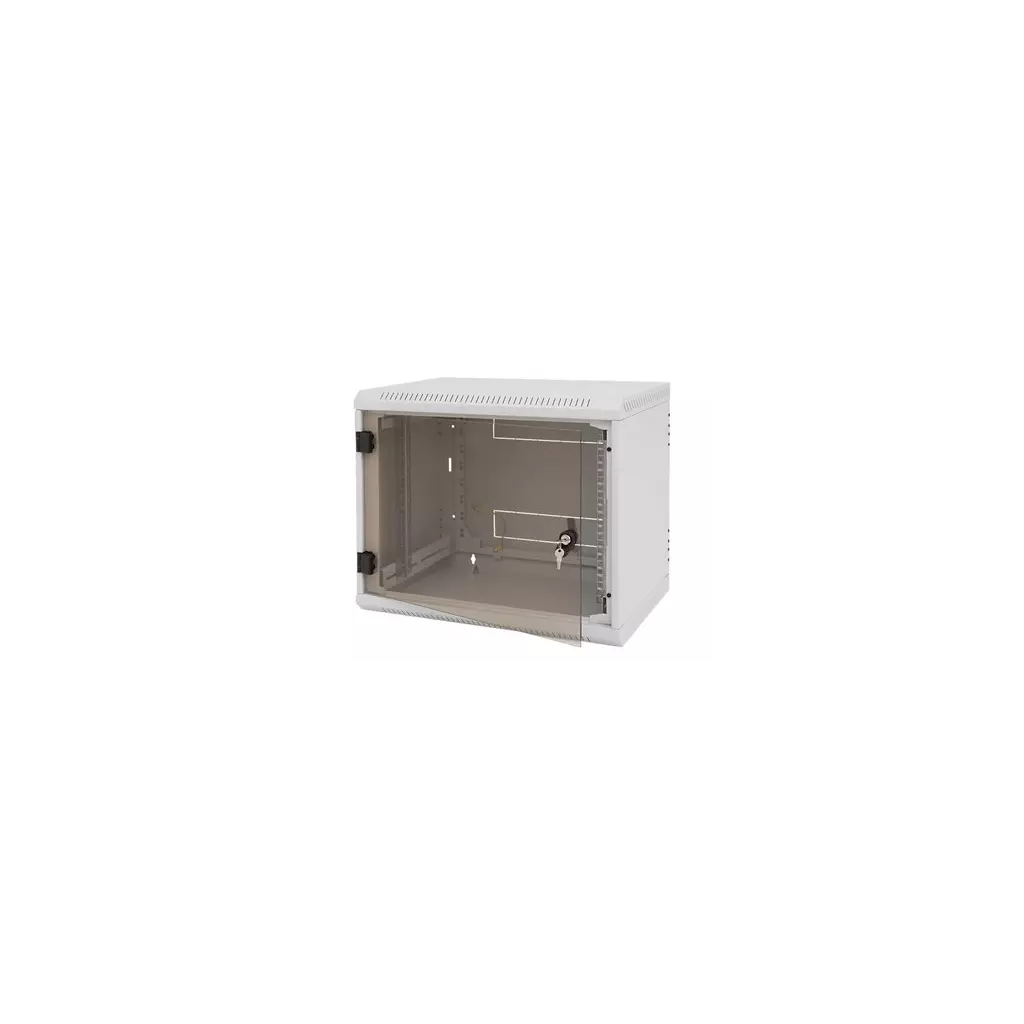

Nástěnný rozvaděč jednodílný 15U (š)600x(h)395

UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. POPIS, ÚČEL POUŽITÍ: 19“ jednodílný nástěnný rozvaděč s krytím IP30. Rozvaděč se věší přímo na zeď. Součástí rozvaděče jsou dvě posuvné vertikální lišty. Konstrukce rozvaděče: – kompaktní svařovaný rozvaděč – celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musejí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění. Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části. PODMÍNKY PROVOZU: Pracovní prostředí: – kancelářské – rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: – mechanickým poškozením – nesprávnou manipulací – jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: – přetěžování (překročení maximálního doporučeného zatížení) – instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE: Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou příbalem). V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ: Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ: Tento produkt je držitelem certifikátu ITI TÜV s licenčním číslem 252/01/07/02/0, který byl vydán 30. 07. 2001. Dále produkt odpovídá normě ČSN EN 50298:1999 (EN 50298:1998).

Triton RBA 19" 15U

Jednodílný nástěnný rozvaděč s krytím IP20, nosnost při správném zavěšení 100 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, robustní svařovaná konstrukce. Součástí rozvaděče jsou dvě posuvné vertikální lišty.

• Vysoká pevnost konstrukce - Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.
• Dveře - Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací.
• Sklo - Celoskleněné dveře se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Dveře jsou zkoušeny v certifikované zkušebně a odpovídají požadavkům normy ČSN EN 12150-1+A
• Flexibilní otevírání dveří - Vlastní systém pantů umožňuje otvírání dveří pod úhlem 165°. Dveře lze snadno demontovat. Otočením celého rozvaděče získáte otevírání dveří na opačnou stranu.
• Zámek na dveřích - Umožňuje snadný a rychlý přístup do rozvaděče.
• Nastavitelné vertikální lišty - 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. Součástí balení rozvaděče je jeden pár vertikál. V zadní části skeletu je perforace, která je náhradou druhého páru vertikál. Další možností je přikoupit vertikální lišty jako volitelné příslušenství.
• Vylamovací záslepky - V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit kartáčem (je součástí příbalu rozvaděče).

Vlastnosti

• 19“ jednodílný nástěnný rozvaděč s krytím IP20.
• Rozvaděč se věší přímo na zeď.
• Součástí rozvaděče jsou dvě posuvné vertikální lišty.
• Konstrukce rozvaděče - kompaktní svařovaný rozvaděč / dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, na vyžádání celoplechové nebo perforované.
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Všechny oddělitelné části rozvaděče jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn hlavní zemnící šroub M8.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.

ZÁKLADNÍ SPECIFIKACE

Výška: 15U (770 mm) Hloubka: 400 mm Šířka: 600 mm Max. doporučené zatížení: 100 kg Hmotnost: 21,8 kg Příslušenství: 2× klíč - přední dveře 4× vrut 6×50 4× podložka 6,6 4× hmoždinka 10 8× plovoucí matice M6 1× protiprachová záslepka

19" jednodílný nástěnný rozvaděč 15U/400mm celoskleněné dveře, IP30 nosnost 30kg, světle šedý RAL7035

Vysoká pevnost konstrukce

Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče. Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací.

Dveře

Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat.

Vylamovací záslepky

V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je lemová hrana a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.

Obsah balení

• Datový rozvaděč
• Klíč - přední dveře 2x
• Vrut 6x50 4x
• Podložka 6,6 4x
• Hmoždinka 10 4x
• Plovoucí matice M6 8x
• Protiprachová záslepka 1x

POZOR !

Ihned po doručení zkontrolujte neporušenost nejen obalu, ale i obsahu. V případě poškození sepište škodní protokol - nutné pro vyřízení reklamace - bez tohoto protokolu není možno reklamaci uznat.



POPIS, ÚČEL POUŽITÍ:

• 19“ jednodílný nástěnný rozvaděč s krytím IP30.

• rozvaděč se věší přímo na zeď.

• součástí rozvaděče jsou dvě posuvné vertikální lišty.

• rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.

• rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musejí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění.

• kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části.

Konstrukce rozvaděče:

• kompaktní svařovaný rozvaděč

• celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm



PODMÍNKY PROVOZU:

Pracovní prostředí:

• kancelářské

•rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

Nutné chránit před:

• mechanickým poškozením

• nesprávnou manipulací

• jiným použitím, než ke kterému je rozvaděč určen

Nesprávná manipulace je zejména:

• přetěžování (překročení maximálního doporučeného zatížení)

• instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení

• zasahování do konstrukce a designu rozvaděče



MONTÁŽ ROZVADĚČE:

Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou příbalem).

V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky.



OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.



OSVĚDČENÍ:

Tento produkt je držitelem certifikátu ITI TÜV s licenčním číslem 252/01/07/02/0, který byl vydán 30. 07. 2001. Dále produkt odpovídá normě ČSN EN 50298:1999 (EN 50298:1998).



K tomuto rozvaděči jsme nuceni naúčtovat dopravné v rámci snížení rizika poškození při přepravě posíláme na paletě NE balíkovou službou - netýká se osobního odběru.

Orientační cenu dopravy si můžete vypočítat zde:

http://www.toptrans.cz/portal/page/portal/toptrans_www_cz/ceny_prepravy/vypocet_ceny



ROZMĚRY A VÁHA:

https://triton.cz/produkty/datove-rozvadece/nastenne-rozvadece/rba-nedeleny/

Spolehlivý, jednoduchý a odolný 19" nástěnný rozvaděč o velikosti 15U značky Triton v šedé barvě s hloubkou 400 mm je ideální volbou pro uložení síťových a serverových komponent v interiéru. Díky robustní svařované konstrukci s nosností 100 kg zaručuje stabilitu a odolnost i v náročných podmínkách. Snadný přístup k prvkům uvnitř zajišťují pouze prosklené přední dveře s bezpečnostním tvrzeným sklem 4 mm, které umožňují přehled o uložených zařízeních i po uzamčení.

Klíčové vlastnosti

• 15U nástěnný rozvaděč
• Velikost 19"
• Nosnost 100 kg
• Prosklené přední dveře
• Robustní svařovaná konstrukce
• 2x hloubkově stavitelné vertikální lišty
• Vylamovací záslepky pro chlazení a přívod kabelů
• Kabelové vstupy
• Perforované panely pro ventilaci
• Krytí IP20
• Šedá barva

Rozvaděč Delta B je celosvařený nástěnný jednodílný rozvaděč s celoskleněnými dveřmi, které je možné díky masivním pantům otevřít pod úhlem téměř 180°. Důležitou součástí výrobku jsou otvory pro kabely, které jsou umístěny na horní a dolní stěně. Další dva otvory jsou umístěny na zadní stěně rozvaděče. Otvory jsou zaceleny vylamovacími záslepkami, které je možné vylomit s pomocí např. šroubováku. 19“ zařízení se instalují na vertikální lišty, které je možné plynule natavit podle potřeby do hloubky těla rozvaděče. Díky perforaci je zajištěna přirozená cirkulace vzduchu a chlazení komponentů. Přesné rozměry a další technické údaje jsou uvedeny níže (hodnoty R1 a R2 označují rozteče montážních otvorů pro zavěšení rozvaděče na zeď). Maximální zatížení rozvaděče je 30 kg. Rozměry: A – 770 mm B – 665 mm C – 490 mm D – 600 mm E – 395 mm R1 – 724 mm R2 – 420 mm Hmotnost – 23,6 kg Příbal: Klíč - přední dveře 2x Vrut 6x50 4x Podložka 6,6 4x Hmoždinka 10 4x Plastová podložka 8x Plovoucí matice M6 8x Šroub M6x16 8x Protiprachová záslepka 1x
