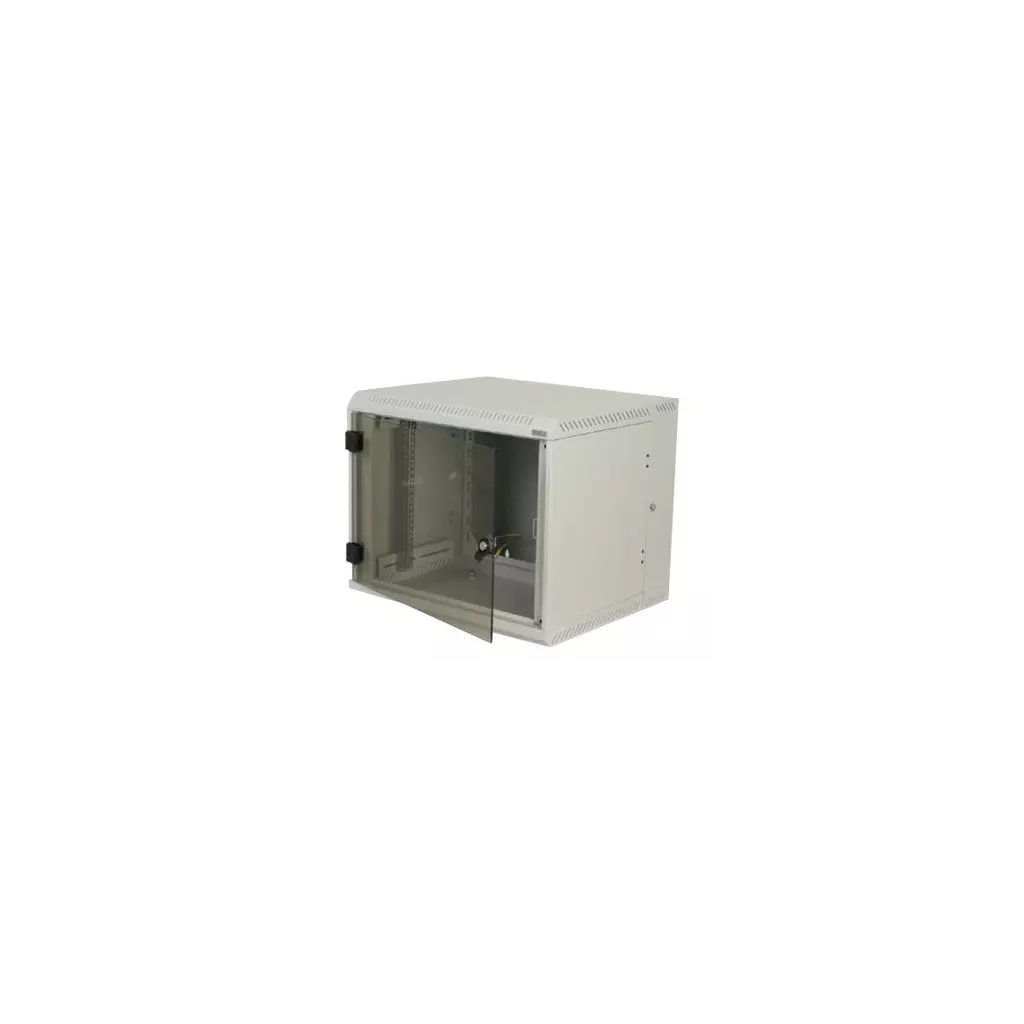

Triton 19" nástěnný rozvaděč RBA dělený 15U/500mm
Stav zboží:
Nové
Dostupnost:
skladem
Datum odeslání:
Expedujeme 30.7.
Výrobce:
TRITON
Kód zboží:
51583
Číslo zboží (PN):
RBA-15-AD5-CAX-A1
EAN:
8595105011294
Záruka koncový zákazník:
24 měsíců
Záruka při koupi na IČO:
24 měsíců
Cena bez DPH: *
5104 Kč
Cena vč. DPH: *
6176 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:
Rack Triton 19'' (15U/500 mm) je plně svařovaný šedý nástěnný rozvaděč určený pro instalaci datových a telekomunikačních zařízení. Dvoudílný rozvaděč má standardně celoskleněné dveře (na přání mohou být i celoplechové anebo s perforací).
Stručný popis:
Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací
Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°
Dveře lze snadno demontovat

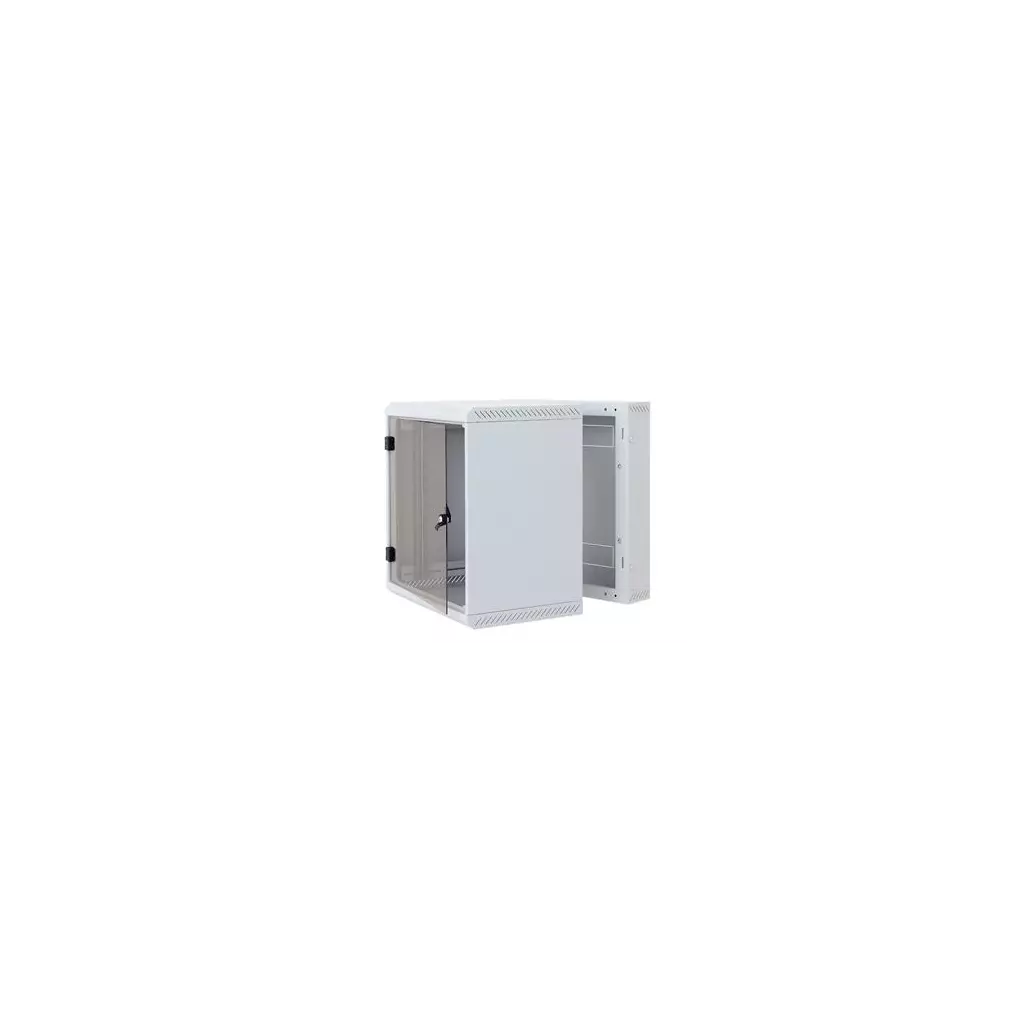

Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče
Po odemčení spojovacích zámků lehce odklopíte přední část rozvaděče.
Parametry:
Typ: nástěnný, dvojdílný
Rozteč: 19"
Krytí: IP30
Dveře: prosklené
Výška: 15 U
Rozměr š x h: 600 x 495 mm
Barva: šedá
Hmotnost: 28,7 Kg
Max. zaťížení: 30 Kg
Materiál: bezpečnostní kalené sklo tl. 5 mm, ocelový plech
Součást balení:
Klíč - přední dveře: 2 x
Vrut 6x50: 4 x
Podložka 6,6: 4 x
Hmoždinka 10: 4 x
Plovoucí matice M6: 8 x
Protiprachová záslepka: 1 x
Rack Triton 19'' (15U/500 mm) je plně svařovaný šedý nástěnný rozvaděč určený pro instalaci datových a telekomunikačních zařízení. Dvoudílný rozvaděč má standardně celoskleněné dveře (na přání mohou být i celoplechové anebo s perforací).
Stručný popis:
Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací
Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°
Dveře lze snadno demontovat
Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče
Po odemčení spojovacích zámků lehce odklopíte přední část rozvaděče.
Parametry:
Typ: nástěnný, dvojdílný
Rozteč: 19"
Krytí: IP30
Dveře: prosklené
Výška: 15 U
Rozměr š x h: 600 x 495 mm
Barva: šedá
Hmotnost: 28,7 Kg
Max. zaťížení: 30 Kg
Materiál: bezpečnostní kalené sklo tl. 5 mm, ocelový plech
Součást balení:
Klíč - přední dveře: 2 x
Vrut 6x50: 4 x
Podložka 6,6: 4 x
Hmoždinka 10: 4 x
Plovoucí matice M6: 8 x
Protiprachová záslepka: 1 x
Rozměry RBA-15-AD5-CAX-A1 A = 770 mm B = 665 mm C = 516 mm D = 600 mm E = 515 mm R1 = 724 mm R2 = 420 mm Barva: šedá (RAL7035) Váha NETTO: 27,4kg Váha BRUTTO: 27,4kg Maximální zatížení: 30,0kg Příbaly: - Klíč - přední dveře 2x - Vrut 6x50 4x - Podložka 6,6 4x - Hmoždinka 10 4x - Plastová podložka 8x - Plovoucí matice M6 8x - Šroub M6x16 8x - Protiprachová záslepka 1x Materiál: - Bezpečnostní kalené sklo tl. 4 mm - Ocelový plech Rozvaděč RBA • 19“ dvoudílný nástěnný rozvaděč s krytím IP 30 • Rozvaděč se věší přímo na zeď. • Součástí rozvaděče jsou dvě posuvné vertikální lišty. • Konstrukce rozvaděče: – Kompaktní svařovaný rozvaděč – Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, díky masivním pantům možno otevřít pod úhlem téměř 180°. • Dovolené zatížení jednotlivých dveří je max. 10 kg. • Minimální tloušťka povrchové úpravy je 65 µm. • Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. • Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče Podmínky provozu • Provozní prostředí: – Kancelářské – Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) • Nutné chránit před: – mechanickým poškozením – nesprávnou manipulací – jiným použitím, než ke kterému je rozvaděč určen • Nesprávná manipulace je zejména: – přetěžování (překročení maximální doporučené nosnosti) – instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – zasahování do konstrukce a designu rozvaděče Montáž rozvaděče • Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“. • Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. • V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).
Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! POPIS, ÚČEL POUŽITÍ: 19“ dvoudílný nástěnný rozvaděč s krytím IP30. Rozvaděč se věší přímo na zeď. O tevřením přední sekce se snadno dostanete k zařízení. Součástí rozvaděče jsou dvě posuvné vertikální lišty. Konstrukce rozvaděče: – kompaktní svařovaný rozvaděč – celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musejí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění. Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části. PODMÍNKY PROVOZU: Pracovní prostředí: – kancelářské – rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: – mechanickým poškozením – nesprávnou manipulací – jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: – přetěžování (překročení maximálního doporučeného zatížení) – instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE: Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou příbalem). V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky. Obě části rozvaděče jsou spojeny zámky, které jsou přístupné z boku rozvaděče. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ: Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ: Tento produkt je držitelem certifikátu ITI TÜV s licenčním číslem 252/01/07/02/0, který byl vydán 30. 07. 2001. Dále produkt odpovídá normě ČSN EN 50298:1999 (EN 50298:1998).
Triton RBA 19" 15U
Dvoudílný svařovaný nástěnný rozvaděč s krytím IP30, nosnost při správném zavěšení 30 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm.
ZÁKLADNÍ SPECIFIKACE
Výška: 15U (770 mm)
Hloubka: 515 mm
Šířka: 600 mm
Max. doporučené zatížení: 30 kg
Hmotnost: 27 kg
Příslušenství:
2 x klíč - přední dveře
4 x vrut 6x50
4 x podložka 6,6
4 x hmoždinka 10
8 x plovoucí matice M6
1 x protiprachová záslepka
Rack Triton 19'' (15U/500 mm) je plně svařovaný šedý nástěnný rozvaděč určený pro instalaci datových a telekomunikačních zařízení. Dvoudílný rozvaděč má standardně celoskleněné dveře (na přání mohou být i celoplechové anebo s perforací).
Stručný popis:
Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací
Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°
Dveře lze snadno demontovat
Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče
Po odemčení spojovacích zámků lehce odklopíte přední část rozvaděče.
Parametry:
Typ: nástěnný, dvojdílný
Rozteč: 19"
Krytí: IP30
Dveře: prosklené
Výška: 15 U
Rozměr š x h: 600 x 495 mm
Barva: šedá
Hmotnost: 28,7 Kg
Max. zaťížení: 30 Kg
Materiál: bezpečnostní kalené sklo tl. 5 mm, ocelový plech
Součást balení:
Klíč - přední dveře: 2 x
Vrut 6x50: 4 x
Podložka 6,6: 4 x
Hmoždinka 10: 4 x
Plovoucí matice M6: 8 x
Protiprachová záslepka: 1 x
19" dvoudílný nástěnný rozvaděč 15U/500mm celoskleněné dveře, IP30 nosnost 30kg, světle šedý RAL7035
Robustní rozvaděč třídy RBA se svařovanou konstrukcí. Vysoká kvalita zpracování a nejnovější výrobní technologie zajišťují skvělý vzhled a také pevnost tohoto rozvaděče.
Dveře
Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací.
Snadný přístup
Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče. Po odemčení spojovacích zámků lehce odklopíte přední část rozvaděče. Všechny části jsou vzájemně pospojeny.
Zámky
Ve standardním provedení má zámek dveří i odklopné části stejný klíč.
Vylamovací záslepky
V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je lemová hrana a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.
Ventilace
RBA typ A6*, má šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RBA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů.
Obsah balení
- Datový rozvaděč
- Klíč - přední dveře 2x
- Vrut 6x50 4x
- Podložka 6,6 4x
- Hmoždinka 10 4x
- Plovoucí matice M6 8x
- Protiprachová záslepka 1x
POZOR !
Ihned po doručení zkontrolujte neporušenost nejen obalu, ale i obsahu. V případě poškození sepište škodní protokol - nutné pro vyřízení reklamace - bez tohoto protokolu není možno reklamaci uznat.
POPIS, ÚČEL POUŽITÍ:
• 19“ jednodílný nástěnný rozvaděč s krytím IP30.
• rozvaděč se věší přímo na zeď.
• součástí rozvaděče jsou dvě posuvné vertikální lišty.
• rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musejí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění.
• kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části.
Konstrukce rozvaděče:
• kompaktní svařovaný rozvaděč
• celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm
PODMÍNKY PROVOZU:
Pracovní prostředí:
• kancelářské
•rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)
Nutné chránit před:
• mechanickým poškozením
• nesprávnou manipulací
• jiným použitím, než ke kterému je rozvaděč určen
Nesprávná manipulace je zejména:
• přetěžování (překročení maximálního doporučeného zatížení)
• instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
• zasahování do konstrukce a designu rozvaděče
MONTÁŽ ROZVADĚČE:
Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou příbalem).
V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:
Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.
OSVĚDČENÍ:
Tento produkt je držitelem certifikátu ITI TÜV s licenčním číslem 252/01/07/02/0, který byl vydán 30. 07. 2001. Dále produkt odpovídá normě ČSN EN 50298:1999 (EN 50298:1998).
K tomuto rozvaděči jsme nuceni naúčtovat dopravné v rámci snížení rizika poškození při přepravě posíláme na paletě NE balíkovou službou - netýká se osobního odběru.
Orientační cenu dopravy si můžete vypočítat zde:
http://www.toptrans.cz/portal/page/portal/toptrans_www_cz/ceny_prepravy/vypocet_ceny
ROZMĚRY A VÁHA:
https://triton.cz/produkty/datove-rozvadece/nastenne-rozvadece/rba-deleny/
Popis produktu Dvoudílný rozvaděč RBA je velmi úspěšnou verzí nástěnných rozvaděčů. Otvíratelné části rozvaděče umožňují snadný přístup k instalovaným zařízením. Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče. Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací. Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat Snadný přístup: Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče. Po odemčení spojovacích zámků lehce odklopíte předníčást rozvaděče. Všechny části jsou vzájemně propojeny a uzemněny. Výška 770mm, šířka 600mm, hloubka 515mm, váha 40,5kg PŘÍBAL : 8x šroub M6x16 8x plovoucí matice M6 8x plastová podložka 6,2 4x vrut 6x50 4x podložka 6,4 4x hmoždinka 10 1x Šroubovací nástavec TORX 25 1x Imbus klíč
Triton RBA 19" 15U
Dvoudílný svařovaný nástěnný rozvaděč s krytím IP30, nosnost při správném zavěšení 30 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm.
ZÁKLADNÍ SPECIFIKACE
Výška: 15U (770 mm)
Hloubka: 515 mm
Šířka: 600 mm
Max. doporučené zatížení: 30 kg
Hmotnost: 27 kg
Příslušenství:
2 x klíč - přední dveře
4 x vrut 6x50
4 x podložka 6,6
4 x hmoždinka 10
8 x plovoucí matice M6
1 x protiprachová záslepka
Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění.
Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás.
Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
