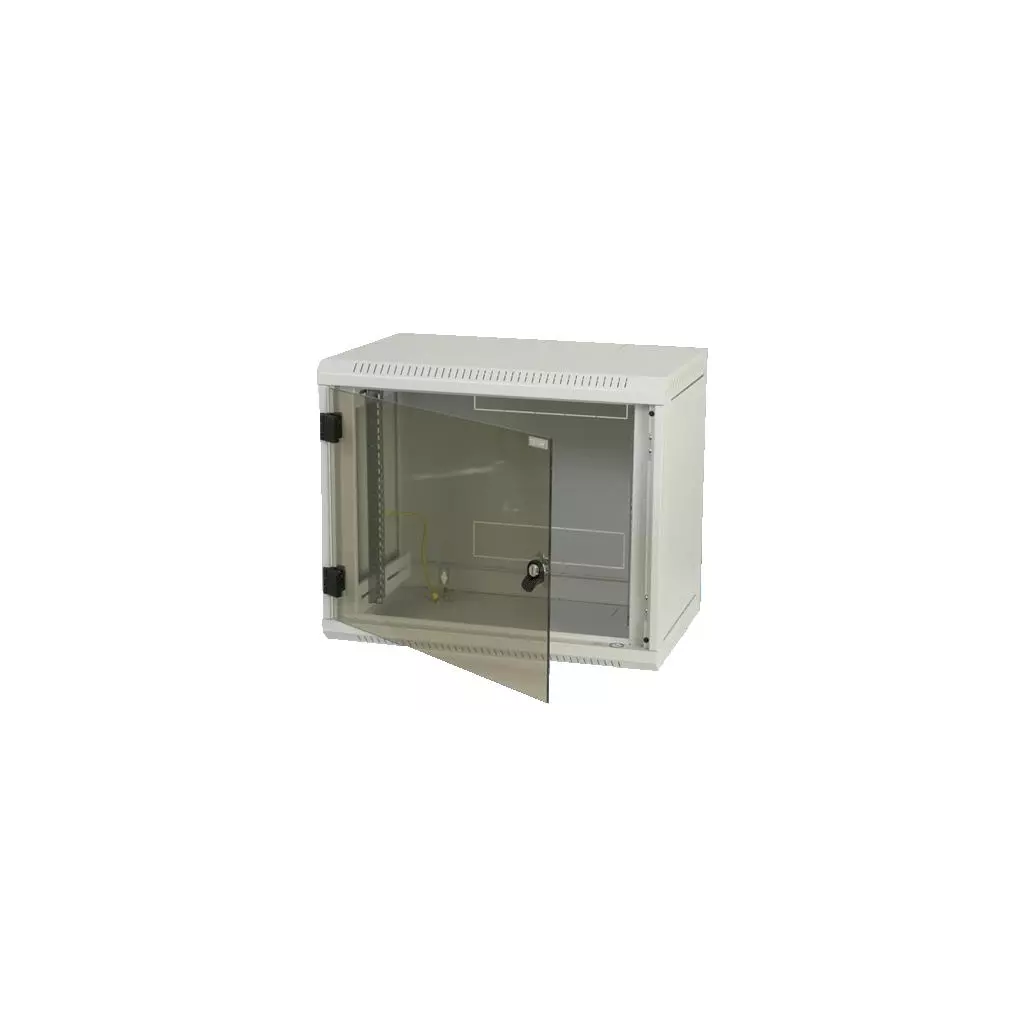

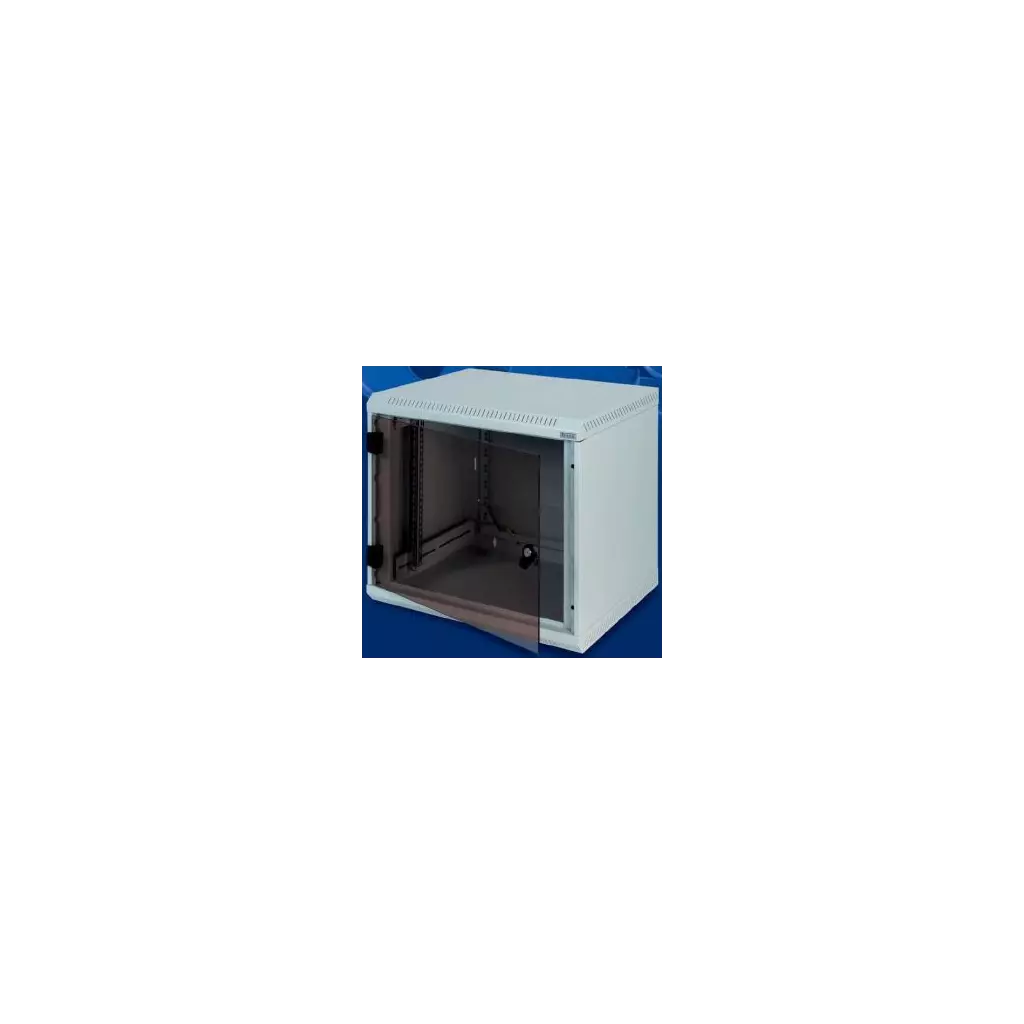

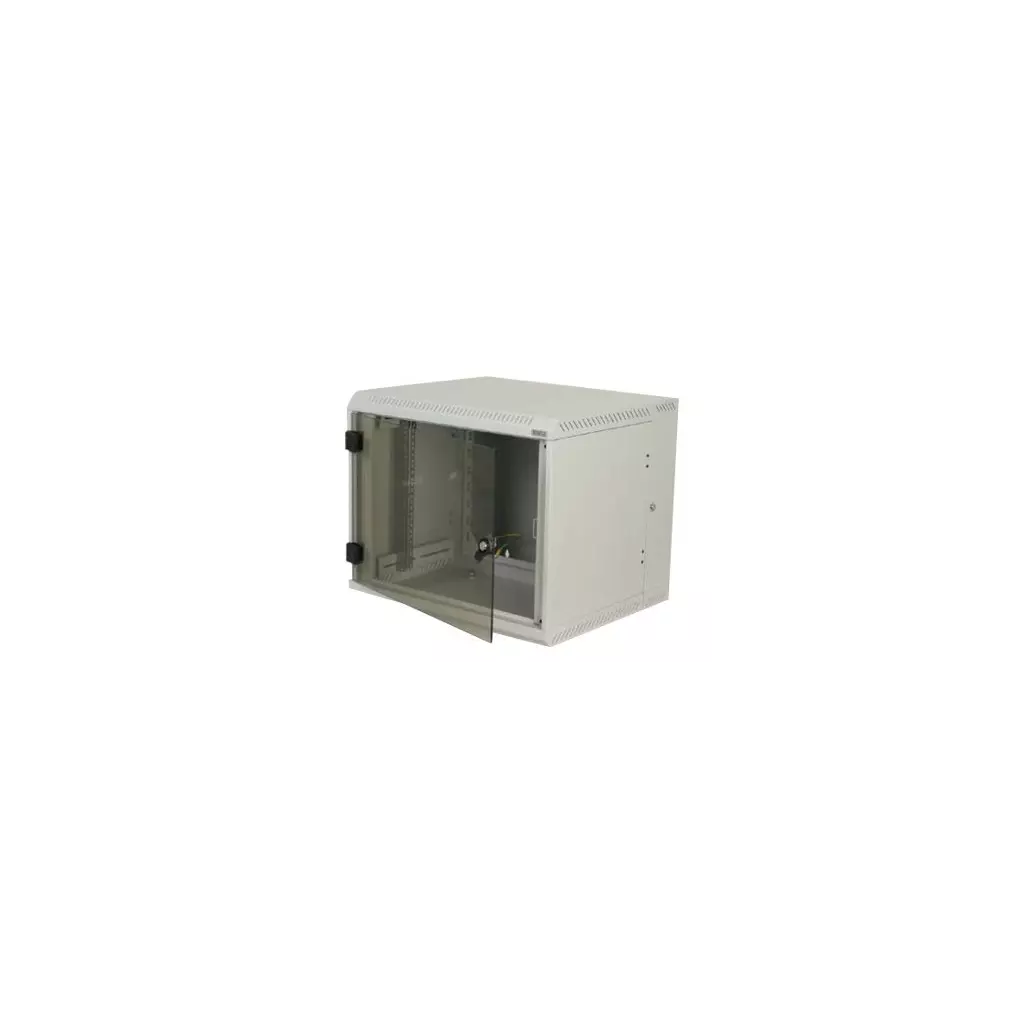

Triton 19" rozvaděč jednodílný 12U/500mm, celoskleněné dveře
Popis produktu:
Jednodílný nástěnný rozvaděč s krytím IP20, nosnost při správném zavěšení 80 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, robustní svařovaná konstrukce. Součástí rozvaděče jsou dvě posuvné vertikální lišty.
- Vysoká pevnost konstrukce - Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.
- Dveře - Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací.
- Sklo - Celoskleněné dveře se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Dveře jsou zkoušeny v certifikované zkušebně a odpovídají požadavkům normy ČSN EN 12150-1+A
- Flexibilní otevírání dveří - Vlastní systém pantů umožňuje otvírání dveří pod úhlem 165°. Dveře lze snadno demontovat. Otočením celého rozvaděče získáte otevírání dveří na opačnou stranu.
- Zámek na dveřích - Umožňuje snadný a rychlý přístup do rozvaděče.
- Nastavitelné vertikální lišty - 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. Součástí balení rozvaděče je jeden pár vertikál. V zadní části skeletu je perforace, která je náhradou druhého páru vertikál. Další možností je přikoupit vertikální lišty jako volitelné příslušenství.
- Vylamovací záslepky - V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit kartáčem (je součástí příbalu rozvaděče).
Vlastnosti
- 19“ jednodílný nástěnný rozvaděč s krytím IP20.
- Rozvaděč se věší přímo na zeď.
- Součástí rozvaděče jsou dvě posuvné vertikální lišty.
- Konstrukce rozvaděče - kompaktní svařovaný rozvaděč / dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, na vyžádání celoplechové nebo perforované.
- Dovolené zatížení jednotlivých dveří je max. 10 kg.
- Minimální tloušťka povrchové úpravy je 65 µm.
- Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
- Všechny oddělitelné části rozvaděče jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
- Na spodní části rozvaděče je umístěn hlavní zemnící šroub M8.
- Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.
ZÁKLADNÍ SPECIFIKACE
Výška: 12U (635 mm) Hloubka: 500 mm Šířka: 600 mm Max. doporučené zatížení: 80 kg Hmotnost: 21,7 kg Příslušenství: 2× klíč - přední dveře 4× vrut 6×50 4× podložka 6,6 4× hmoždinka 10 8× plovoucí matice M6 1× protiprachová záslepka
Robustní rozvaděč třídy RBA s pevnou svařovanou konstrukcí. Vysoká kvalita zpracování a nejnovější výrobní technologie zajišťují skvělý vzhled a také pevnost tohoto rozvaděče.
Dveře
Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat.
Vylamovací záslepky
V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je lemová hrana a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.
Ventilace
RBA typ A6*, má šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RBA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů.
Obsah balení
- Datový rozvaděč
- Klíč - přední dveře 2x
- Vrut 6x50 4x
- Podložka 6,6 4x
- Hmoždinka 10 4x
- Plovoucí matice M6 8x
- Protiprachová záslepka 1x
Materiál
- Bezpečnostní kalené sklo tl. 5 mm
- Ocelový plech
POZOR !
Ihned po doručení zkontrolujte neporušenost nejen obalu, ale i obsahu. V případě poškození sepište škodní protokol - nutné pro vyřízení reklamace - bez tohoto protokolu není možno reklamaci uznat.POPIS, ÚČEL POUŽITÍ:
• 19“ jednodílný nástěnný rozvaděč s krytím IP30.
• rozvaděč se věší přímo na zeď.
• součástí rozvaděče jsou dvě posuvné vertikální lišty.
• rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musejí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění.
• kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části.
Konstrukce rozvaděče:
• kompaktní svařovaný rozvaděč
• celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm
PODMÍNKY PROVOZU:
Pracovní prostředí:
• kancelářské
•rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)
Nutné chránit před:
• mechanickým poškozením
• nesprávnou manipulací
• jiným použitím, než ke kterému je rozvaděč určen
Nesprávná manipulace je zejména:
• přetěžování (překročení maximálního doporučeného zatížení)
• instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
• zasahování do konstrukce a designu rozvaděče
MONTÁŽ ROZVADĚČE:
Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou příbalem).
V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:
Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.
OSVĚDČENÍ:
Tento produkt je držitelem certifikátu ITI TÜV s licenčním číslem 252/01/07/02/0, který byl vydán 30. 07. 2001. Dále produkt odpovídá normě ČSN EN 50298:1999 (EN 50298:1998).
K tomuto rozvaděči jsme nuceni naúčtovat dopravné v rámci snížení rizika poškození při přepravě posíláme na paletě NE balíkovou službou - netýká se osobního odběru.
Orientační cenu dopravy si můžete vypočítat zde:
http://www.toptrans.cz/portal/page/portal/toptrans_www_cz/ceny_prepravy/vypocet_ceny
ROZMĚRY A VÁHA:
https://triton.cz/produkty/datove-rozvadece/nastenne-rozvadece/rba-nedeleny/
Spolehlivý, jednoduchý a odolný 19" nástěnný rozvaděč o velikosti 12U značky Triton v šedé barvě s hloubkou 500 mm je ideální volbou pro uložení síťových a serverových komponent v interiéru. Díky robustní svařované konstrukci s nosností 80 kg zaručuje stabilitu a odolnost i v náročných podmínkách. Snadný přístup k prvkům uvnitř zajišťují pouze prosklené přední dveře s bezpečnostním tvrzeným sklem 4 mm, které umožňují přehled o uložených zařízeních i po uzamčení.
Klíčové vlastnosti
- 12U nástěnný rozvaděč
- Velikost 19"
- Nosnost 80 kg
- Prosklené přední dveře
- Robustní svařovaná konstrukce
- 2x hloubkově stavitelné vertikální lišty
- Vylamovací záslepky pro chlazení a přívod kabelů
- Kabelové vstupy
- Perforované panely pro ventilaci
- Krytí IP20
- Šedá barva
