Triton 19" rozvaděč jednodílný 9U/400mm, celoplechové dveře

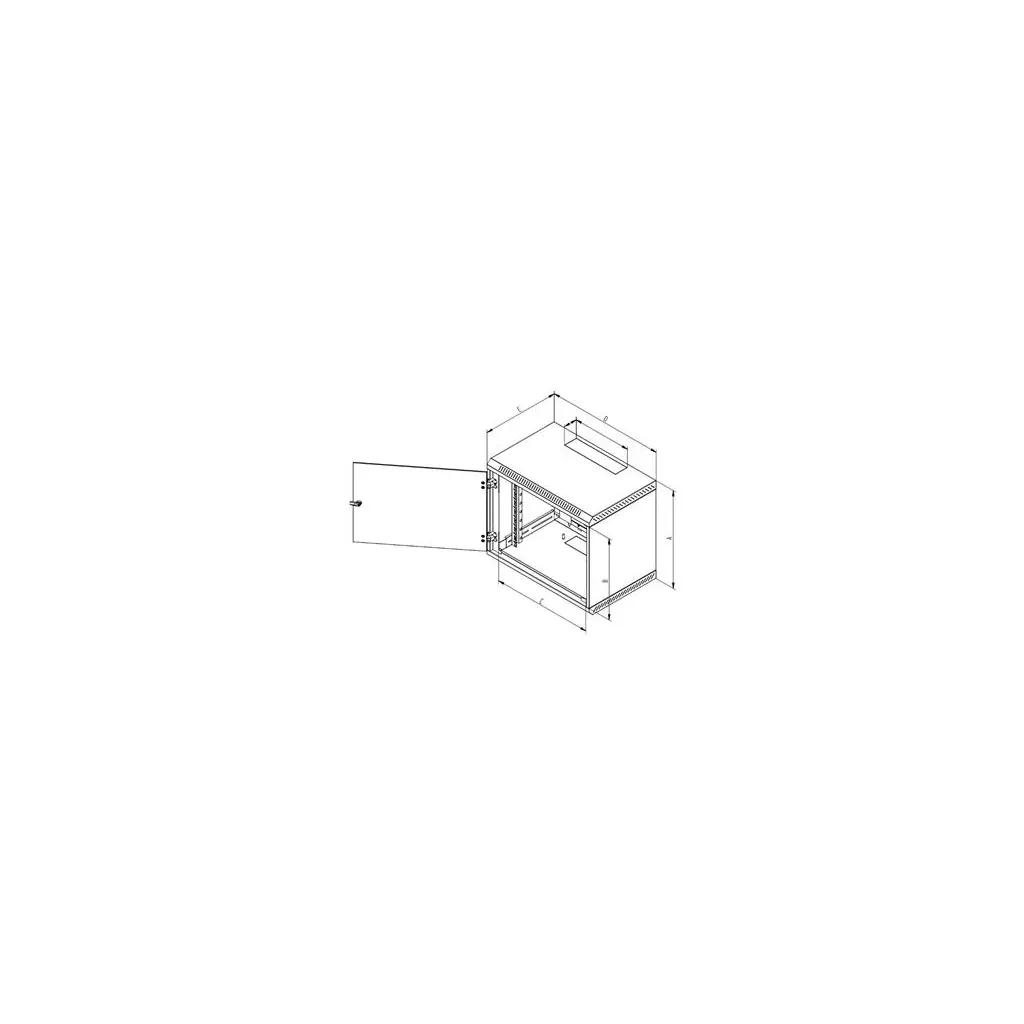

Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! TRITON 19"rozvaděč jednodílný 9U/400mm plechové dveře Rozměry RBA-09-CS4 A = 500 mm B = 395 mm C = 490 mm D = 600 mm E = 395 mm R1 = 454 mm R2 = 420 mm Váha NETTO: 17,4 kg Váha BRUTTO: 17,8 kg Maximální zatížení: 30 kg Příbaly: - Klíč - přední dveře 2x - Vrut 6x50 4x - Podložka 6,6 4x - Hmoždinka 10 4x - Plastová podložka 8x - Plovoucí matice M6 8x - Šroub M6x16 8x - Protiprachová záslepka 1x Materiál: - Ocelový plech Delta B Rozvaděč Delta B vychází konstrukčně z rozvaděče Delta S od kterého se liší především dveřmi. Celoskleně nebo celoplechové dveře je možné díky masivním pantům otevřít pod úhlem téměř 180°. Rozvaděč se vyrábí ve verzích 4S a 5S ve výškových řadách stejných jako původní modely rozvaděče Delta S. Číslice uvádí přibližnou hloubku rozvaděče v decimetrech. Přesné rozměry a další technické údaje jsou uvedeny v tabulkách u jednotlivých modelů. Důležitou součástí výrobku jsou otvory pro kabely, které jsou umístěny na horní a dolní stěně. Další dva otvory jsou umístěny na zadní stěně rozvaděče. Otvory jsou zaceleny vylamovacími záslepkami, které je možné vylomit s pomocí např. šroubováku. 19" zařízení se instalují na vertikální lišty, které je možné plynule natavit podle potřeby do hloubky těla rozvaděče. Díky perforaci je zajištěna přirozená cirkulace vzduchu a chlazení komponentů.

Triton RBA 19" 9U

Jednodílný nástěnný rozvaděč s krytím IP20, nosnost při správném zavěšení 80 kg. Dveře celoplechové, robustní svařovaná konstrukce. Součástí rozvaděče jsou dvě posuvné vertikální lišty.

• Vysoká pevnost konstrukce - Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.
• Dveře - Dveře rozvaděče jsou celoplechové.
• Flexibilní otevírání dveří - Vlastní systém pantů umožňuje otvírání dveří pod úhlem 165°. Dveře lze snadno demontovat. Otočením celého rozvaděče získáte otevírání dveří na opačnou stranu.
• Zámek na dveřích - Umožňuje snadný a rychlý přístup do rozvaděče.
• Nastavitelné vertikální lišty - 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů. Součástí balení rozvaděče je jeden pár vertikál. V zadní části skeletu je perforace, která je náhradou druhého páru vertikál. Další možností je přikoupit vertikální lišty jako volitelné příslušenství.
• Vylamovací záslepky - V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit kartáčem (je součástí příbalu rozvaděče).

Vlastnosti

• 19“ jednodílný nástěnný rozvaděč s krytím IP20.
• Rozvaděč se věší přímo na zeď.
• Součástí rozvaděče jsou dvě posuvné vertikální lišty.
• Konstrukce rozvaděče - kompaktní svařovaný rozvaděč / dveře celoplechové
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Všechny oddělitelné části rozvaděče jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn hlavní zemnící šroub M8.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.

ZÁKLADNÍ SPECIFIKACE

Výška: 9U (500 mm) Hloubka: 400 mm Šířka: 600 mm Max. doporučené zatížení: 80 kg Hmotnost: 16,1 kg Příslušenství: 2× klíč - přední dveře 4× vrut 6×50 4× podložka 6,6 4× hmoždinka 10 8× plovoucí matice M6 1× protiprachová záslepka

19" jednodílný nástěnný rozvaděč RBA 9U/400mm plechové dveře, IP30 nosnost 30kg, světle šedý RAL7035

Triton RBA-09-CS4-CAX-A1 je jednodílný svařovaný nástěnný rozvaděč se skleněnou výplní o velikosti 9U. Rozvaděč Triton s krytím IP30 je určen pro instalaci datových a telekomunikačních zařízení a jejich distribučních systémů. Nástěnná varianta rozvaděče je určena k zavěšení na zeď.

Vysoká pevnost konstrukce

Rozvaděče výrobce Triton mají robustní svařovanou konstrukci pro vysokou odolnost a životnost. Vysoká kvalita zpracování spolu s nejnovějšími technologiemi zajišťují kromě jiného také skvělý vzhled rozvaděče. Spodní část je opatřena šroubem M8 jako hlavním zemnícím bodem. V horní a spodní části se nachází kabelové vstupy kryté záslepkami. Součástí jsou posuvné vertikální lišty k instalaci zařízení.

Plechové dveře

Dveře rozvaděče jsou v této variantě plechové, snadno je lze také demontovat. Díky zámku na dveřích lze snadno rozvaděč zabezpečit.

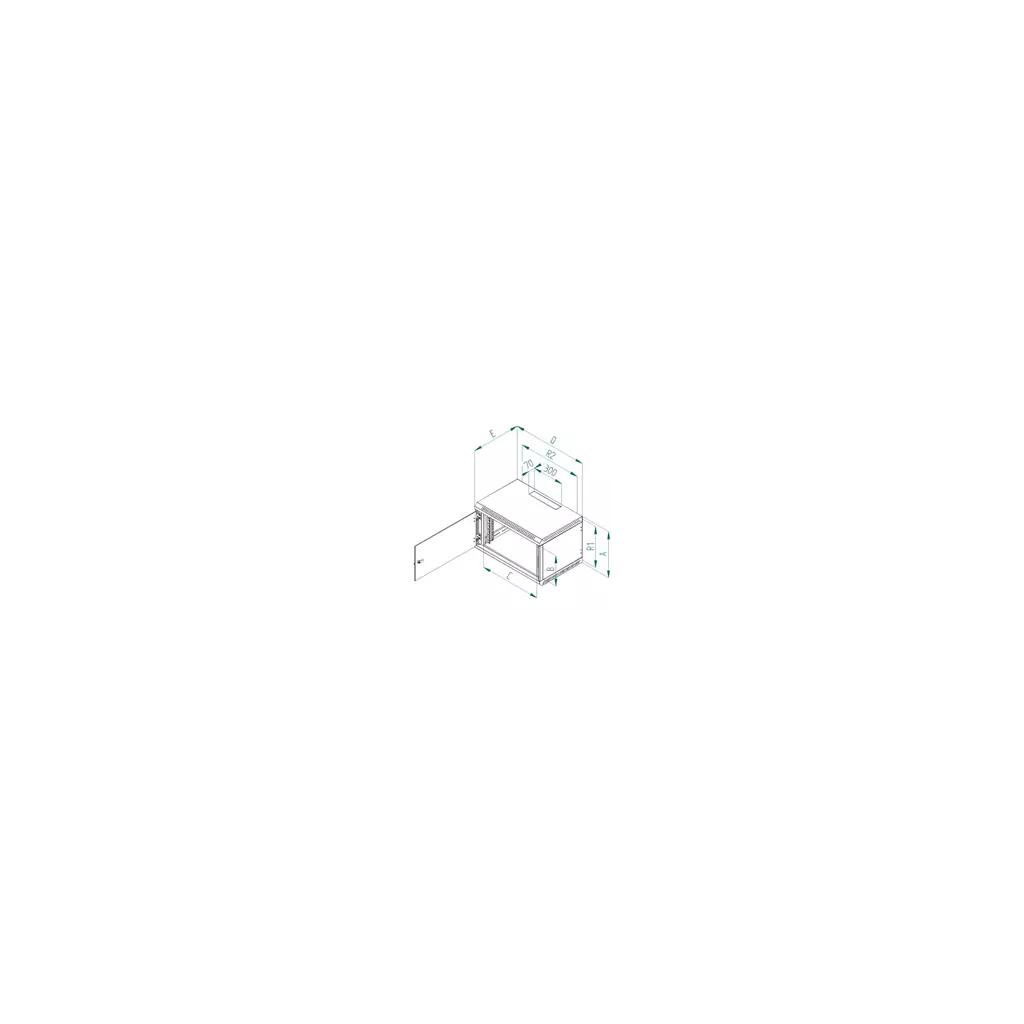

Rozměry RBA-09-CS4-CAX-A1 A = 500 mm B = 395 mm C = 516 mm D = 600 mm E = 395 mm R1 = 454 mm R2 = 420 mm Barva: šedá (RAL7035) Váha NETTO: 16,1kg Váha BRUTTO: 16,5kg Maximální zatížení: 30,0kg Příbaly: - Klíč - přední dveře 2x - Vrut 6x50 4x - Podložka 6,6 4x - Hmoždinka 10 4x - Plastová podložka 8x - Plovoucí matice M6 8x - Šroub M6x16 8x - Protiprachová záslepka 1x Materiál: - Ocelový plech Rozvaděč RBA • 19“ jednodílný nástěnný rozvaděč s krytím IP 30 • Rozvaděč se věší přímo na zeď. • Součástí rozvaděče jsou dvě posuvné vertikální lišty. • Konstrukce rozvaděče: – Kompaktní svařovaný rozvaděč – Dveře celoplechové, díky masivním pantům možno otevřít pod úhlem téměř 180°. • Dovolené zatížení jednotlivých dveří je max. 10 kg. • Minimální tloušťka povrchové úpravy je 65 µm. • Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. • Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče Podmínky provozu • Provozní prostředí: – Kancelářské – Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) • Nutné chránit před: – mechanickým poškozením – nesprávnou manipulací – jiným použitím, než ke kterému je rozvaděč určen • Nesprávná manipulace je zejména: – přetěžování (překročení maximální doporučené nosnosti) – instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – zasahování do konstrukce a designu rozvaděče Montáž rozvaděče • Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“. • Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. • V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče). Ochrana prostředí • Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.

Spolehlivý, jednoduchý a odolný 19" nástěnný rozvaděč o velikosti 9U značky Triton v šedé barvě s hloubkou 400 mm je ideální volbou pro uložení síťových a serverových komponent v interiéru. Díky robustní svařované konstrukci s nosností 80 kg zaručuje stabilitu a odolnost i v náročných podmínkách. Snadný přístup k prvkům uvnitř zajišťují pouze plechové přední dveře, které zabraňují pohledu dovnitř a zajišťují bezpečnost uložených zařízení i po uzamčení.

Klíčové vlastnosti

• 9U nástěnný rozvaděč
• Velikost 19"
• Nosnost 80 kg
• Plechové přední dveře
• Robustní svařovaná konstrukce
• 2x hloubkově stavitelné vertikální lišty
• Vylamovací záslepky pro chlazení a přívod kabelů
• Kabelové vstupy
• Krytí IP20
• Šedá barva
