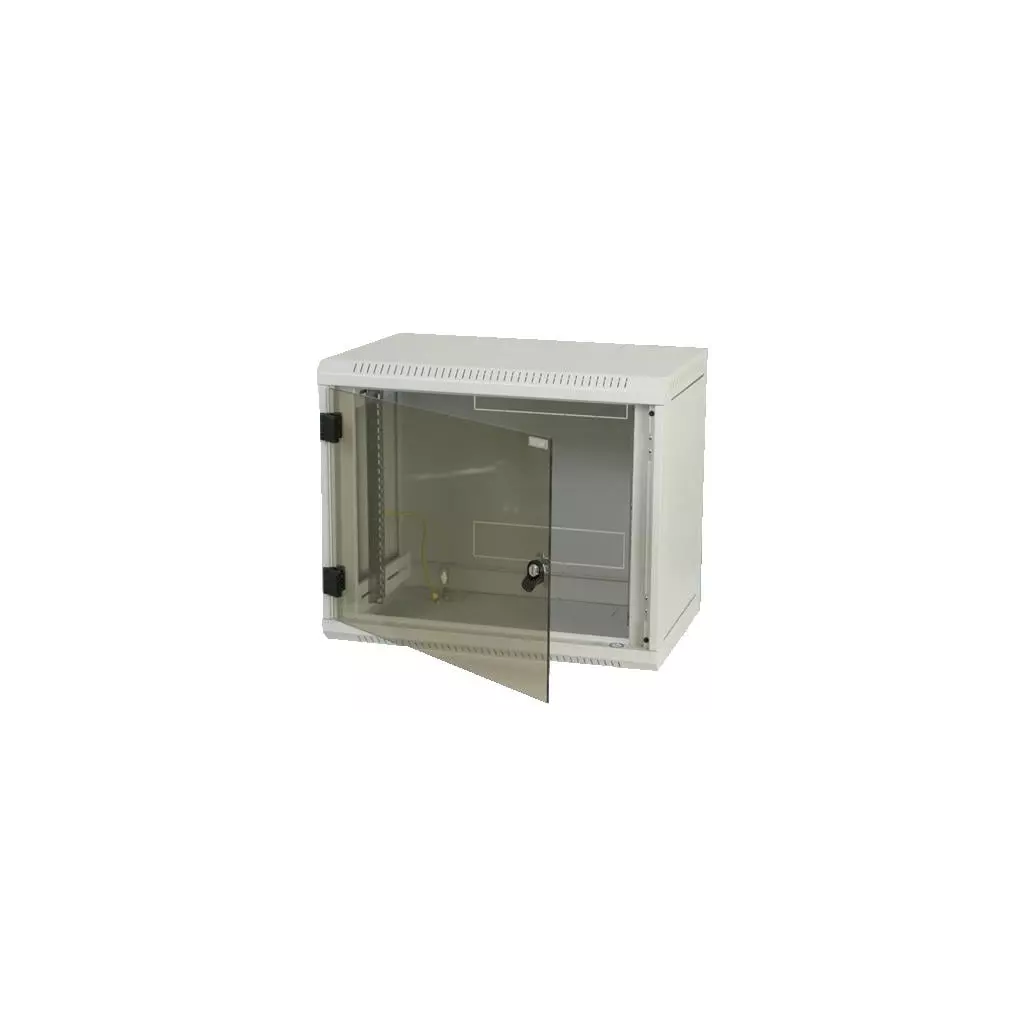

Triton 19" rozvaděč jednodílný 6U/500mm, celoskleněné dveře

Rack Triton 19'' (6U/500 mm) je plně svařovaný nástěnný rozvaděč určený pro instalaci datových a telekomunikačních zařízení. Jednodílný rozvaděč má standardně celoskleněné dveře (na přání mohou být i celoplechové anebo s perforací). Stručný popis: Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180° Dveře lze snadno demontovat Parametry: Typ: nástěnný, jednodílný Rozteč: 19" Krytí: IP30 Dveře: prosklené Výška: 6 U Rozměr š x h: 600 x 495 mm Barva: šedá Hmotnost: 16,5 Kg Max. zaťížení: 30 Kg Materiál: bezpečnostní kalené sklo tl. 5 mm, ocelový plech Součást balení: Klíč - přední dveře: 2 x Vrut 6x50: 4 x Podložka 6,6: 4 x Hmoždinka 10: 4 x Plovoucí matice M6: 8 x Protiprachová záslepka: 1 x

Rack Triton 19'' (6U/500 mm) je plně svařovaný nástěnný rozvaděč určený pro instalaci datových a telekomunikačních zařízení. Jednodílný rozvaděč má standardně celoskleněné dveře (na přání mohou být i celoplechové anebo s perforací). Stručný popis: Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180° Dveře lze snadno demontovat Parametry: Typ: nástěnný, jednodílný Rozteč: 19" Krytí: IP30 Dveře: prosklené Výška: 6 U Rozměr š x h: 600 x 495 mm Barva: šedá Hmotnost: 16,5 Kg Max. zaťížení: 30 Kg Materiál: bezpečnostní kalené sklo tl. 5 mm, ocelový plech Součást balení: Klíč - přední dveře: 2 x Vrut 6x50: 4 x Podložka 6,6: 4 x Hmoždinka 10: 4 x Plovoucí matice M6: 8 x Protiprachová záslepka: 1 x

Triton 19" rozvaděč jednodílný 6U/500mm, celoskleněné dveře

Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! POPIS, ÚČEL POUŽITÍ: 19“ jednodílný nástěnný rozvaděč s krytím IP30. Rozvaděč se věší přímo na zeď. Součástí rozvaděče jsou dvě posuvné vertikální lišty. Konstrukce rozvaděče: – kompaktní svařovaný rozvaděč – celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musejí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění. Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části. PODMÍNKY PROVOZU: Pracovní prostředí: – kancelářské – rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: – mechanickým poškozením – nesprávnou manipulací – jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: – přetěžování (překročení maximálního doporučeného zatížení) – instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE: Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou příbalem). V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ: Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ: Tento produkt je držitelem certifikátu ITI TÜV s licenčním číslem 252/01/07/02/0, který byl vydán 30. 07. 2001. Dále produkt odpovídá normě ČSN EN 50298:1999 (EN 50298:1998).

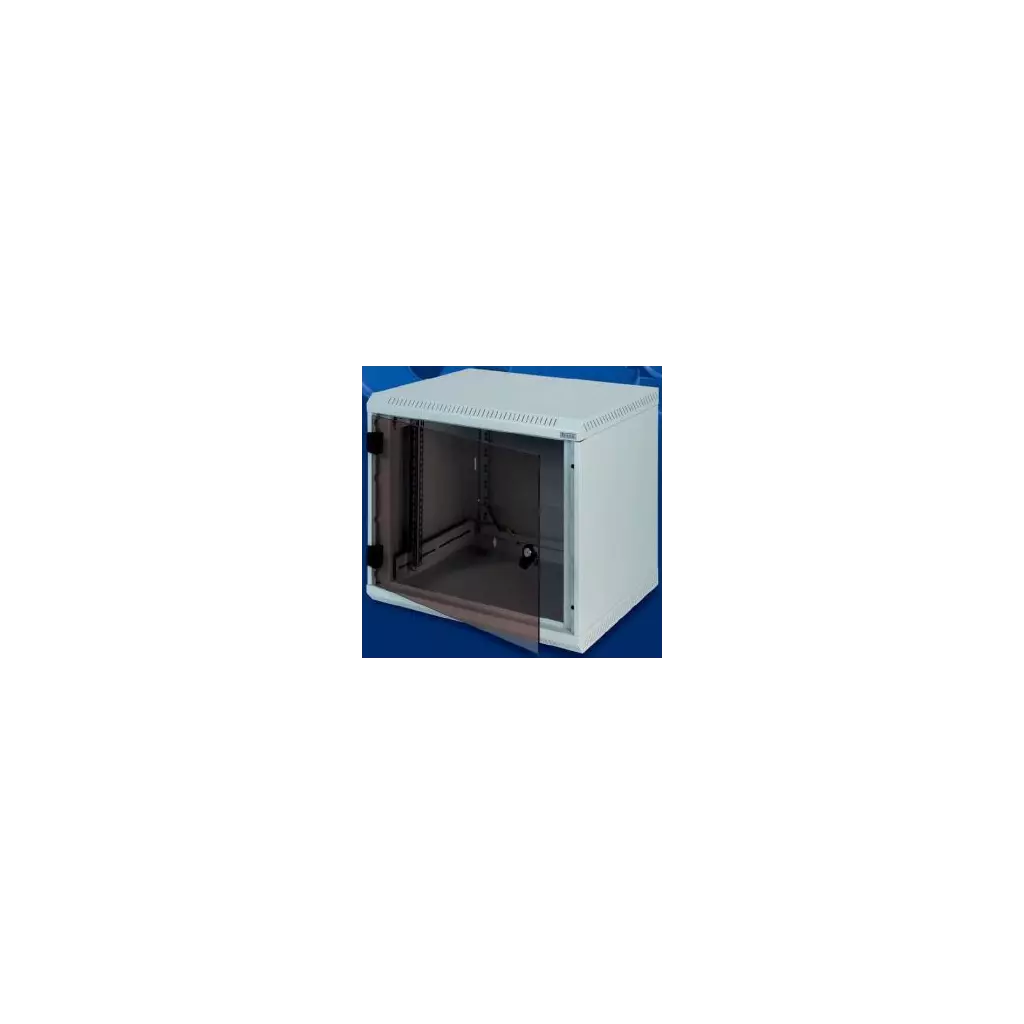

Triton RBA 19" 6U

Jednodílný svařovaný nástěnný rozvaděč s krytím IP30, nosnost při správném zavěšení 30 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm.

ZÁKLADNÍ SPECIFIKACE

Výška: 6U (370 mm)

Hloubka: 500 mm

Šířka: 600 mm

Max. doporučené zatížení: 30 kg

Hmotnost: 15,6 kg

Příslušenství: 2 x klíč - přední dveře 4 x vrut 6x50 4 x podložka 6,6 4 x hmoždinka 10 8 x plovoucí matice M6 1 x protiprachová záslepka

Rack Triton 19'' (6U/500 mm) je plně svařovaný nástěnný rozvaděč určený pro instalaci datových a telekomunikačních zařízení. Jednodílný rozvaděč má standardně celoskleněné dveře (na přání mohou být i celoplechové anebo s perforací). Stručný popis: Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180° Dveře lze snadno demontovat Parametry: Typ: nástěnný, jednodílný Rozteč: 19" Krytí: IP30 Dveře: prosklené Výška: 6 U Rozměr š x h: 600 x 495 mm Barva: šedá Hmotnost: 16,5 Kg Max. zaťížení: 30 Kg Materiál: bezpečnostní kalené sklo tl. 5 mm, ocelový plech Součást balení: Klíč - přední dveře: 2 x Vrut 6x50: 4 x Podložka 6,6: 4 x Hmoždinka 10: 4 x Plovoucí matice M6: 8 x Protiprachová záslepka: 1 x

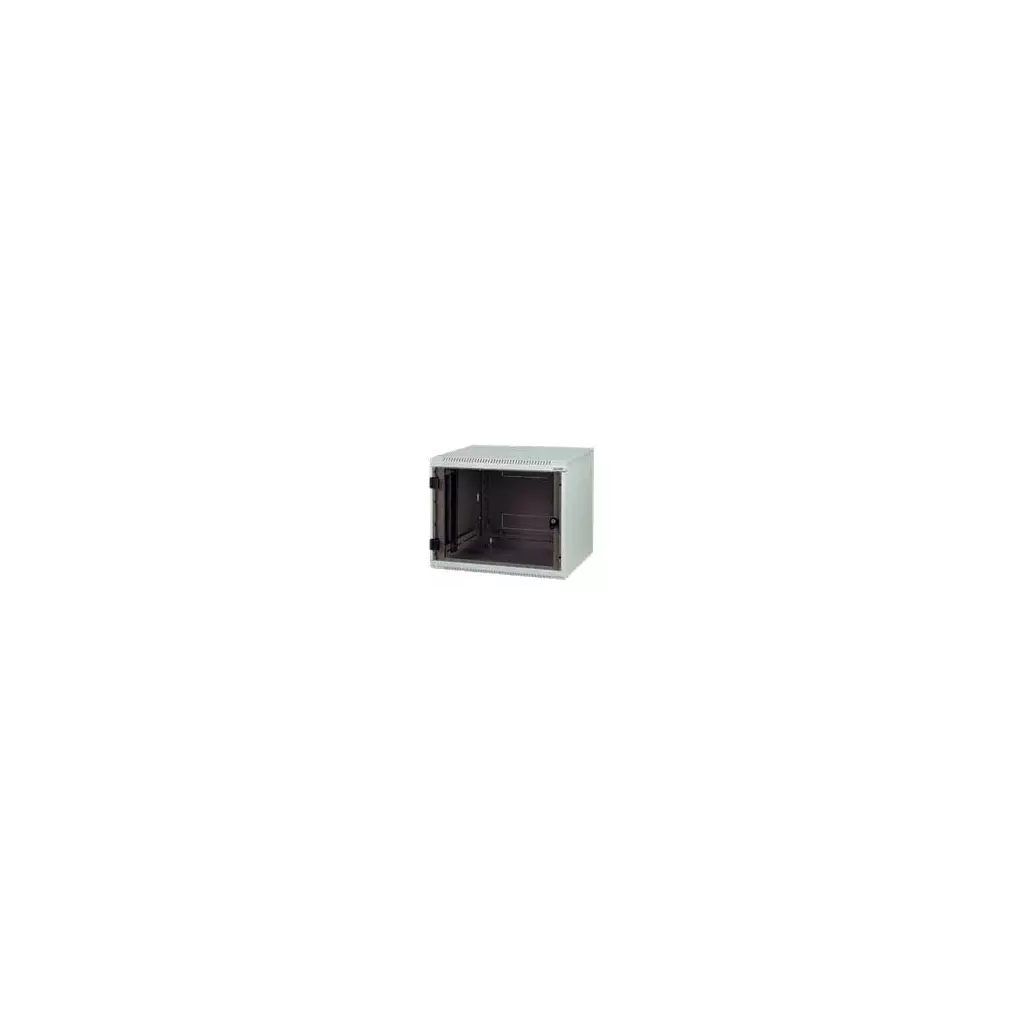

19" jednodílný nástěnný rozvaděč 6U/500mm celoskleněné dveře, IP30 nosnost 30kg, světle šedý RAL7035

Robustní rozvaděč třídy RBA s pevnou svařovanou konstrukcí. Vysoká kvalita zpracování a nejnovější výrobní technologie zajišťují skvělý vzhled a také pevnost tohoto rozvaděče.

Dveře

Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat.

Vylamovací záslepky

V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je lemová hrana a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.

Ventilace

RBA typ A6*, má šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RBA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů.

Obsah balení

• Datový rozvaděč
• Klíč - přední dveře 2x
• Vrut 6x50 4x
• Podložka 6,6 4x
• Hmoždinka 10 4x
• Plovoucí matice M6 8x
• Protiprachová záslepka 1x

POZOR !

Ihned po doručení zkontrolujte neporušenost nejen obalu, ale i obsahu. V případě poškození sepište škodní protokol - nutné pro vyřízení reklamace - bez tohoto protokolu není možno reklamaci uznat.



POPIS, ÚČEL POUŽITÍ:

• 19“ jednodílný nástěnný rozvaděč s krytím IP30.

• rozvaděč se věší přímo na zeď.

• součástí rozvaděče jsou dvě posuvné vertikální lišty.

• rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.

• rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musejí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění.

• kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části.

Konstrukce rozvaděče:

• kompaktní svařovaný rozvaděč

• celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm



PODMÍNKY PROVOZU:

Pracovní prostředí:

• kancelářské

•rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

Nutné chránit před:

• mechanickým poškozením

• nesprávnou manipulací

• jiným použitím, než ke kterému je rozvaděč určen

Nesprávná manipulace je zejména:

• přetěžování (překročení maximálního doporučeného zatížení)

• instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení

• zasahování do konstrukce a designu rozvaděče



MONTÁŽ ROZVADĚČE:

Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou příbalem).

V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky.



OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.



OSVĚDČENÍ:

Tento produkt je držitelem certifikátu ITI TÜV s licenčním číslem 252/01/07/02/0, který byl vydán 30. 07. 2001. Dále produkt odpovídá normě ČSN EN 50298:1999 (EN 50298:1998).



K tomuto rozvaděči jsme nuceni naúčtovat dopravné v rámci snížení rizika poškození při přepravě posíláme na paletě NE balíkovou službou - netýká se osobního odběru.

Orientační cenu dopravy si můžete vypočítat zde:

http://www.toptrans.cz/portal/page/portal/toptrans_www_cz/ceny_prepravy/vypocet_ceny



ROZMĚRY A VÁHA:

https://triton.cz/produkty/datove-rozvadece/nastenne-rozvadece/rba-nedeleny/

Rozměry RBA-06-AS5 A = 370 mm B = 265 mm C = 490 mm D = 600 mm E = 495 mm R1 = 324 mm R2 = 420 mm Váha NETTO: 16,5 kg Váha BRUTTO: 16,9 kg Maximální zatížení: 30 kg Příbaly: - Klíč - přední dveře 2x - Vrut 6x50 4x - Podložka 6,6 4x - Hmoždinka 10 4x - Plastová podložka 8x - Plovoucí matice M6 8x - Šroub M6x16 8x - Protiprachová záslepka 1x Materiál: - Bezpečnostní kalené sklo tl. 5 mm - Ocelový plech Delta B Rozvaděč Delta B vychází konstrukčně z rozvaděče Delta S od kterého se liší především dveřmi. Celoskleněné nebo celoplechové dveřmi je možné díky masivním pantům otevřít pod úhlem téměř 180°. Rozvaděč se vyrábí ve verzích 4S a 5S ve výškových řadách stejných jako původní modely rozvaděče Delta S. Číslice uvádí přibližnou hloubku rozvaděče v decimetrech. Přesné rozměry a další technické údaje jsou uvedeny v tabulkách u jednotlivých modelů. Důležitou součástí výrobku jsou otvory pro kabely, které jsou umístěny na horní a dolní stěně. Další dva otvory jsou umístěny na zadní stěně rozvaděče. Otvory jsou zaceleny vylamovacími záslepkami, které je možné vylomit s pomocí např. šroubováku. 19" zařízení se instalují na vertikální lišty, které je možné plynule natavit podle potřeby do hloubky těla rozvaděče. Díky perforaci je zajištěna přirozená cirkulace vzduchu a chlazení komponentů. Výrobce: TRITON

Triton RBA 19" 6U

Jednodílný svařovaný nástěnný rozvaděč s krytím IP30, nosnost při správném zavěšení 30 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm.

ZÁKLADNÍ SPECIFIKACE

Výška: 6U (370 mm)

Hloubka: 500 mm

Šířka: 600 mm

Max. doporučené zatížení: 30 kg

Hmotnost: 15,6 kg

Příslušenství: 2 x klíč - přední dveře 4 x vrut 6x50 4 x podložka 6,6 4 x hmoždinka 10 8 x plovoucí matice M6 1 x protiprachová záslepka
