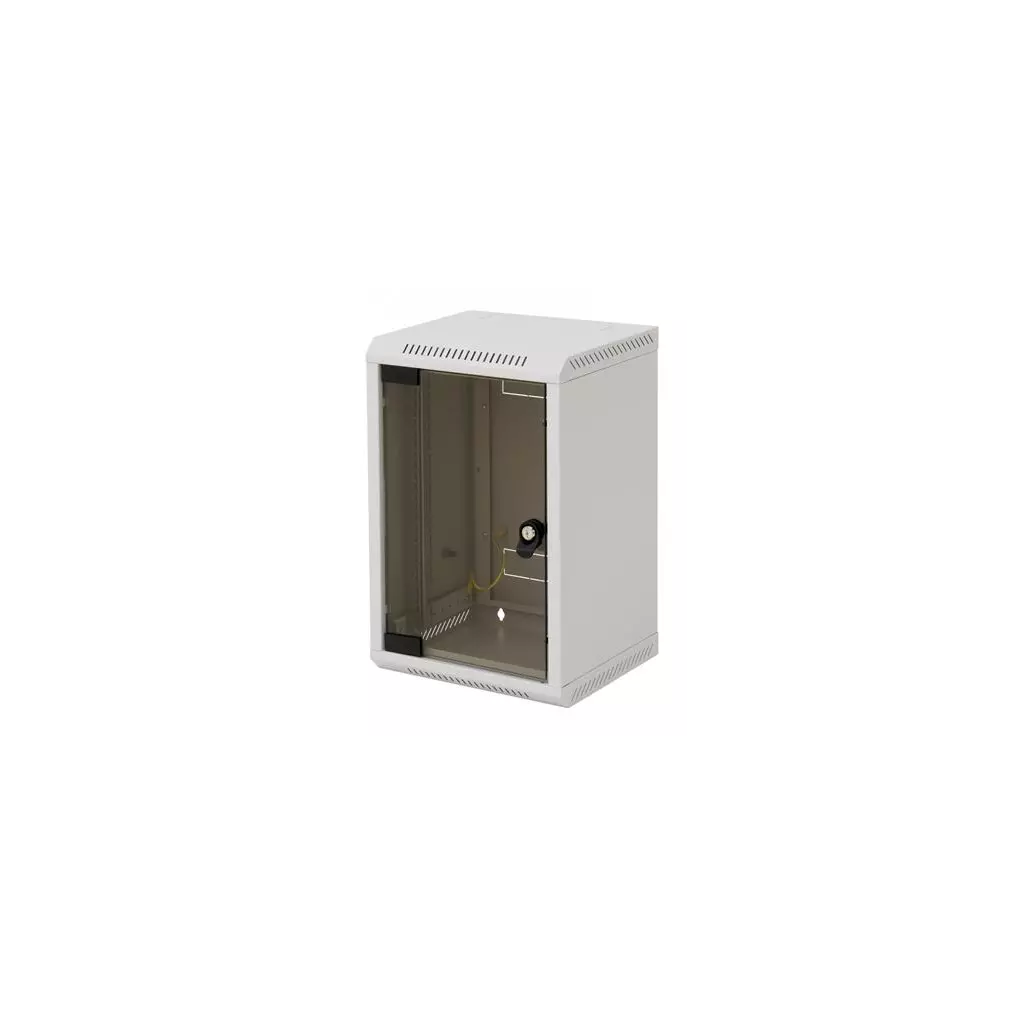

10" rack jednodílný 6U/260 TRITON šedý dveře sklo

RACK TRITON 10" je jednodílný nástěnný rozvaděč, který lze využít při realizaci malých projektů. Snese maximální zatížení 20 kg a vyrábí se v neutrální šedé barvě. Dveře rozvaděče jsou standardně z bezpečnostního kaleného 5 mm skla,  ale na přání mohou být z ocelového plechu anebo s perforací.  Pro snadný přístup  umožňuje systém pantů otevírání dveří pod úhlem téměř 180°nebo lze dveře snadno demontovat. Technické parametry: Typ: nástěnný, dvojdílný Rozteč: 10“ Krytí: IP30 Dveře: prosklené Výška. 6 U Rozměr šxh: 310x260 mm Barva: šedá Hmotnost: 6,9 Kg Max. zaťížení: 20 Kg K rozvaděči je přibaleno: 2 x klíč na přední dveře 4 x vrut 6x50 4 x podložka 6,6 4 x hmoždinka 10 8 x plovoucí matice M6

RACK TRITON 10" je jednodílný nástěnný rozvaděč, který lze využít při realizaci malých projektů. Snese maximální zatížení 20 kg a vyrábí se v neutrální šedé barvě. Dveře rozvaděče jsou standardně z bezpečnostního kaleného 5 mm skla,  ale na přání mohou být z ocelového plechu anebo s perforací.  Pro snadný přístup  umožňuje systém pantů otevírání dveří pod úhlem téměř 180°nebo lze dveře snadno demontovat. Technické parametry: Typ: nástěnný, dvojdílný Rozteč: 10“ Krytí: IP30 Dveře: prosklené Výška. 6 U Rozměr šxh: 310x260 mm Barva: šedá Hmotnost: 6,9 Kg Max. zaťížení: 20 Kg K rozvaděči je přibaleno: 2 x klíč na přední dveře 4 x vrut 6x50 4 x podložka 6,6 4 x hmoždinka 10 8 x plovoucí matice M6

Nástěnný rozvaděč RBA - 10" - výška 6U

• 10“ nástěnný rozvaděč s krytím IP 30
• Rozvaděč je určen k zavěšení na zeď.
• Součástí rozvaděče jsou dvě stavitelné vertikální lišty.
• Konstrukce rozvaděče:
• kompaktní svařovaný rozvaděč
• celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěněrozvaděče.
• Rozměry: 337 x 255 x 260mm (výška x šířka x hloubka)
• Hmotnost 6,9kg
• Max. doporučené zatížení: 20kg

Použití rozvaděče:

Nastavitelné vertikální lišty:

Vylamovací záslepky:

Příbaly:

• Klíč - přední dveře 2x
• Vrut 6x50 4x
• Podložka 6,6 4x
• Hmoždinka 10 4x
• Plovoucí matice M6 8x

Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. Triton, RBA-06-AS3-CAX-C1, 10´´ široký, 6U vysoký, 260mm hluboký Hlavní vlastnosti standardního provedení: - Uzamykatelné přední dveře se standardně dodávají v celoskleněném provedení, na přání lze dodat dveře z plného nebo perforovaného plechu. - Vstupní otvory pro kabely jsou umístěny v horní a dolní části. Jsou opatřeny vylamovacími záslepkami. - Uvnitř rozvaděče jsou dvě vertikální lišty s roztečí 10?, jejichž poloha je měnitelná v předem stanovených krocích. - Šrouby pro zavěšení rozvaděče na stěnu. - Příbal se základním montážním materiálem. - Perforace v základně a stropu zajišťuje přirozené odvětrávání. Rozvaděč obsahuje uzemňovací soustavu. Maximální zatížení rozvaděče je 20kg.

Triton RBA 10" 6U

Rozvaděč pro malé domácí sítě s krytím IP30, nosnost při správném zavěšení 20 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm.

ZÁKLADNÍ SPECIFIKACE

Výška: 6U (337 mm)

Hloubka: 260 mm

Šířka: 310 mm

Max. doporučené zatížení: 20 kg

Hmotnost: 6,9 kg

Příslušenství: 2 x klíč - přední dveře 4 x vrut 6x50 4 x podložka 6,6 4 x hmoždinka 10 8 x plovoucí matice M6

RACK TRITON 10" je jednodílný nástěnný rozvaděč, který lze využít při realizaci malých projektů. Snese maximální zatížení 20 kg a vyrábí se v neutrální šedé barvě. Dveře rozvaděče jsou standardně z bezpečnostního kaleného 5 mm skla,  ale na přání mohou být z ocelového plechu anebo s perforací.  Pro snadný přístup  umožňuje systém pantů otevírání dveří pod úhlem téměř 180°nebo lze dveře snadno demontovat. Technické parametry: Typ: nástěnný, dvojdílný Rozteč: 10“ Krytí: IP30 Dveře: prosklené Výška. 6 U Rozměr šxh: 310x260 mm Barva: šedá Hmotnost: 6,9 Kg Max. zaťížení: 20 Kg K rozvaděči je přibaleno: 2 x klíč na přední dveře 4 x vrut 6x50 4 x podložka 6,6 4 x hmoždinka 10 8 x plovoucí matice M6

10" jednodílný nástěnný rozvaděč 6U/260mm celoskleněné dveře, IP30 nosnost 20kg, světle šedý RAL7035

RACK TRITON 10" je nástěnný rozvaděč, který lze využít při realizaci malých projektů. Snese maximální zatížení 20 kg a vyrábí se v neutrální šedé barvě. Dveře rozvaděče jsou standardně z bezpečnostního kaleného 5 mm skla, ale na přání mohou být z ocelového plechu anebo s perforací. Pro snadný přístup umožňuje systém pantů otevírání dveří pod úhlem téměř 180°nebo lze dveře snadno demontovat. • 10“ nástěnný rozvaděč s krytím IP 30 • Rozvaděč se věší přímo na zeď. • Součástí rozvaděče jsou dvě stavitelné vertikální lišty. • Konstrukce rozvaděče: – Kompaktní svařovaný rozvaděč – Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm. Na vyžádání celoplechové nebo perforované. • Dovolené zatížení jednotlivých dveří je max. 10 kg. • Minimální tloušťka povrchové úpravy je 65 µm. • Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. • Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. • Na boční stěně rozvaděče je umístěn šroub M5 pro připojení pospojení. • Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče. Technické parametry: Typ: nástěnný, dvojdílný Rozteč: 10“ Krytí: IP30 Dveře: prosklené Výška. 6 U Rozměr šxh: 310x260 mm Barva: šedá Hmotnost: 6,9 Kg Max. zaťížení: 20 Kg K rozvaděči je přibaleno: 2 x klíč na přední dveře 4 x vrut 6x50 4 x podložka 6,6 4 x hmoždinka 10 8 x plovoucí matice M6 Podmínky provozu • Provozní prostředí: – Kancelářské – Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) • Nutné chránit před: – Mechanickým poškozením – Nesprávnou manipulací – Jiným použitím, než ke kterému je rozvaděč určen • Nesprávná manipulace je zejména: – Přetěžování (překročení maximální doporučené nosnosti) – Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – Zasahování do konstrukce a designu rozvaděče Montáž rozvaděče • Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“. • Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. Ochrana prostředí • Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. Osvědčení a Shoda • Tento výrobek je certifikován ITI TÜV, certifikát číslo 06.140.500, revize č. 1, ze dne 3. 1. 2013 a plně odpovídá ČSN EN 62208 ed.2:2012(EN 62208:2011).

Parametr	Hodnota
Typ datového rozvaděče	Nástěnné 10"
Výška rozvaděče (U) / výška celková	6U /370mm
Šířka rozvaděče (mm)	310
Hloubka rozvaděče (mm)	260

Specifikace:

Nástěnný rozvaděč RBA - 10" - výška 6U

• 10“ nástěnný rozvaděč s krytím IP 30
• Rozvaděč je určen k zavěšení na zeď.
• Součástí rozvaděče jsou dvě stavitelné vertikální lišty.
• Konstrukce rozvaděče:
• kompaktní svařovaný rozvaděč
• celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěněrozvaděče.
• Rozměry: 337 x 255 x 260mm (výška x šířka x hloubka)
• Hmotnost 6,9kg
• Max. doporučené zatížení: 20kg

Použití rozvaděče:

Nastavitelné vertikální lišty:

Vylamovací záslepky:

Příbaly:

• Klíč - přední dveře 2x
• Vrut 6x50 4x
• Podložka 6,6 4x
• Hmoždinka 10 4x
• Plovoucí matice M6 8x

POZOR !

Ihned po doručení zkontrolujte neporušenost nejen obalu, ale i obsahu. V případě poškození sepište škodní protokol - nutné pro vyřízení reklamace - bez tohoto protokolu není možno reklamaci uznat.



POPIS, ÚČEL POUŽITÍ:

• 10“ jednodílný nástěnný rozvaděč s krytím IP30.

• rozvaděč se věší přímo na zeď.

• součástí rozvaděče jsou dvě posuvné vertikální lišty.

• rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.

• rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musejí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění.

• kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části.

Konstrukce rozvaděče:

• kompaktní svařovaný rozvaděč

• celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm



PODMÍNKY PROVOZU:

Pracovní prostředí:

• kancelářské

•rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

Nutné chránit před:

• mechanickým poškozením

• nesprávnou manipulací

• jiným použitím, než ke kterému je rozvaděč určen

Nesprávná manipulace je zejména:

• přetěžování (překročení maximálního doporučeného zatížení)

• instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení

• zasahování do konstrukce a designu rozvaděče



MONTÁŽ ROZVADĚČE:

Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou příbalem).

V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky.



OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.



OSVĚDČENÍ:

Tento produkt je držitelem certifikátu ITI TÜV s licenčním číslem 252/01/07/02/0, který byl vydán 30. 07. 2001. Dále produkt odpovídá normě ČSN EN 50298:1999 (EN 50298:1998).



ROZMĚRY A VÁHA:

https://www.triton.cz/cs/datove-rozvadece/nastenne-rozvadece/nastenny-rozvadec-rba-10-

Rozměry RBA-06-AS3 A = 337 mm B = 258 mm C = 270 mm D = 310 mm E = 260 mm R1 = 301 mm R2 = 215 mm Váha NETTO: 6,9 kg Váha BRUTTO: 6,9 kg Maximální zatížení: 20 kg Příbaly: - Klíč - přední dveře 2x - Vrut 6x50 4x - Podložka 6,6 4x - Hmoždinka 10 4x - Plastová podložka 8x - Plovoucí matice M6 8x - Šroub M6x16 8x Materiál: - Bezpečnostní kalené sklo tl. 5 mm - Ocelový plech 10" rozvaděče Delta 10" je jednodílný nástěnný rozvaděč celosvařované konstrukce. Dokonalého vzhledu je docíleno díky kvalitnímu dílenskému zpracování. Hlavní vlastnosti standardního provedení: - Uzamykatelné přední dveře se standardně dodávají v celoskleněném provedení, na přání lze dodat dveře z plného nebo perforovaného plechu. - Vstupní otvory pro kabely jsou umístěny v horní a dolní části. Jsou opatřeny vylamovacími záslepkami. - Uvnitř rozvaděče jsou dvě vertikální lišty s roztečí 10", jejichž poloha je měnitelná v předem stanovených krocích. - Šrouby pro zavěšení rozvaděče na stěnu. - Příbal se základním montážním materiálem. - Perforace v základně a stropu zajišťuje přirozené odvětrávání. Rozvaděč obsahuje uzemňovací soustavu. Maximální zatížení rozvaděče je 20kg. Výrobce: TRITON

Triton RBA 10" 6U

Rozvaděč pro malé domácí sítě s krytím IP30, nosnost při správném zavěšení 20 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm.

ZÁKLADNÍ SPECIFIKACE

Výška: 6U (337 mm)

Hloubka: 260 mm

Šířka: 310 mm

Max. doporučené zatížení: 20 kg

Hmotnost: 6,9 kg

Příslušenství: 2 x klíč - přední dveře 4 x vrut 6x50 4 x podložka 6,6 4 x hmoždinka 10 8 x plovoucí matice M6
