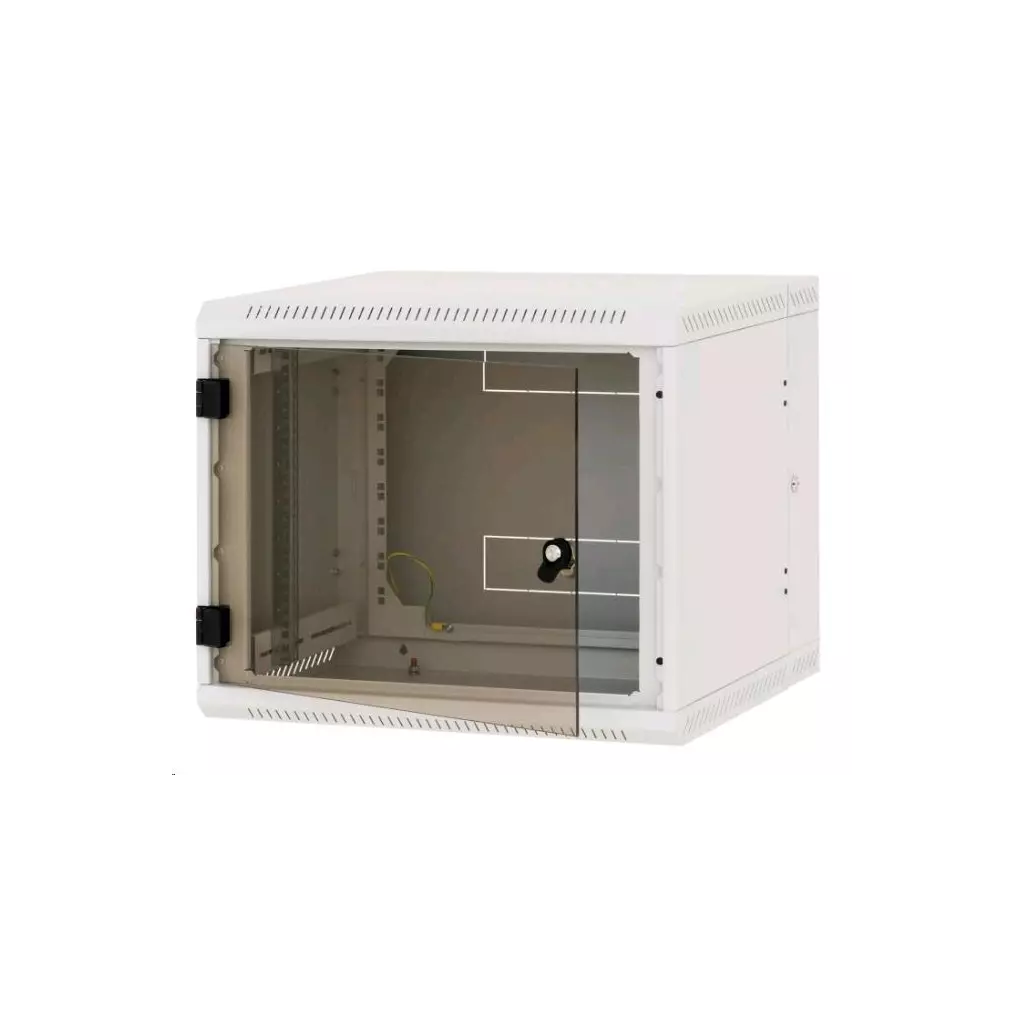

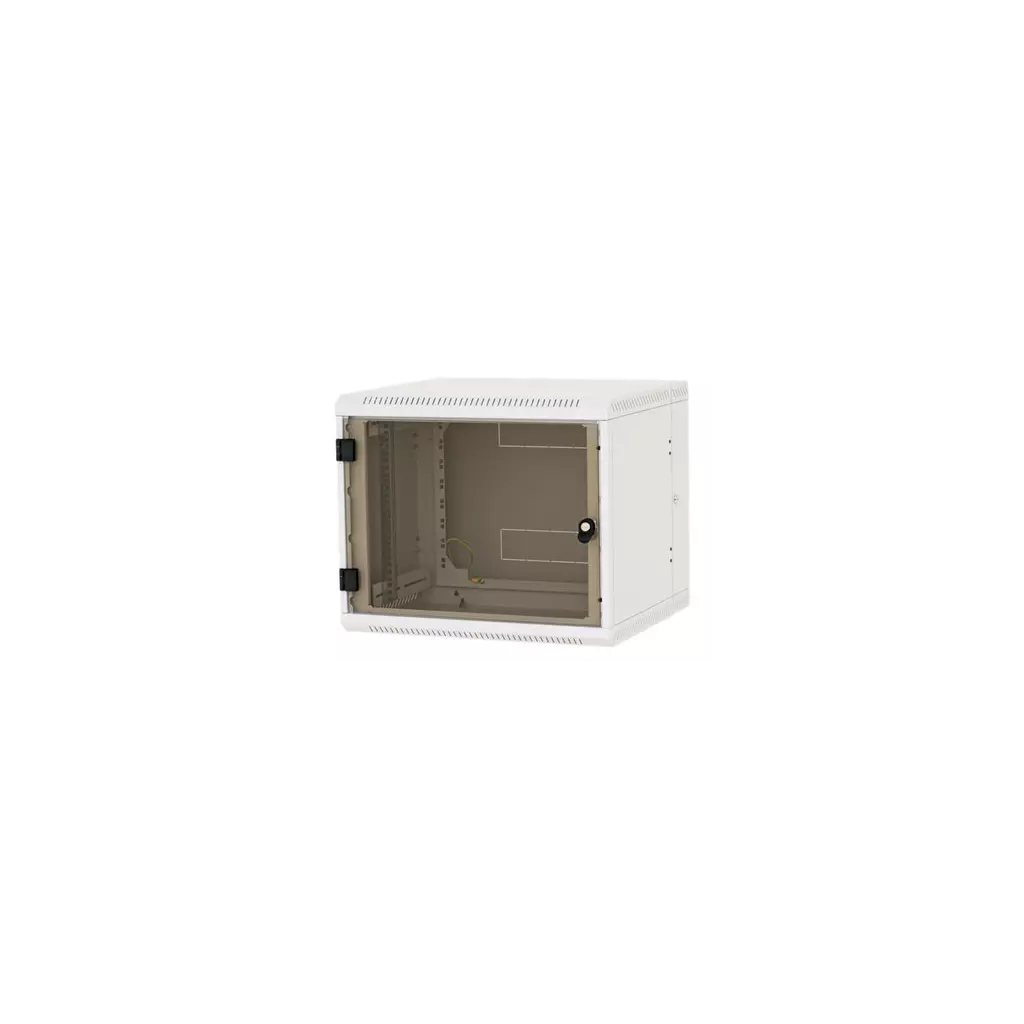

TRITON 19" dvoudílný rozvaděč 6U/500mm

Kód zboží (ID): 51499 vytisknout
Stav zboží: Nové
Dostupnost: skladem
Datum odeslání: Expedujeme pozítří
Výrobce: Triton
Kód zboží: 51499
Číslo zboží (PN): RBA-06-AD5-CAX-A1
EAN: 8595105011263
Záruka koncový zákazník: 24 měsíců
Záruka při koupi na IČO: 24 měsíců
Cena bez DPH: * 3989 Kč
Cena vč. DPH: * 4827 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.

Popis produktu:

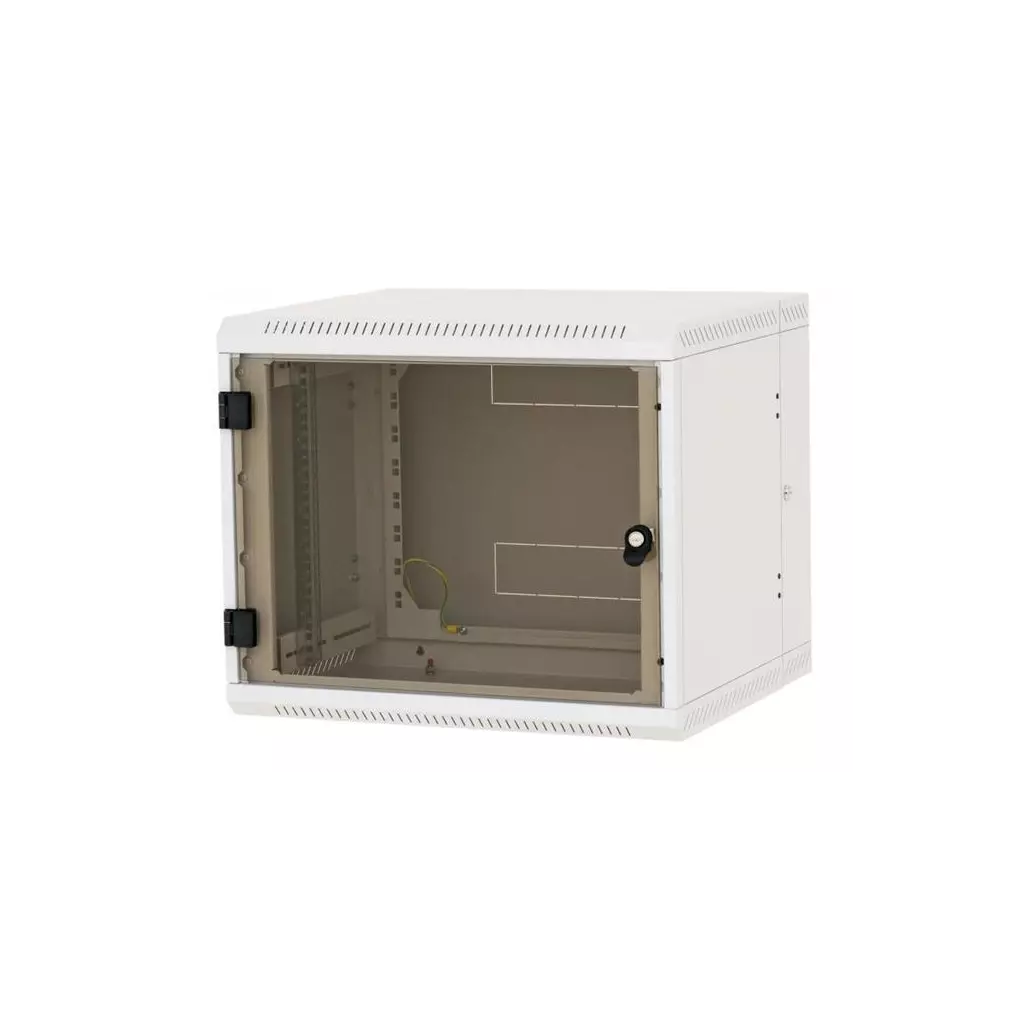

Rack Triton 19'' (6U/500 mm) je plně svařovaný šedý nástěnný rozvaděč určený pro instalaci datových a telekomunikačních zařízení. Dvoudílný rozvaděč má standardně celoskleněné dveře (na přání mohou být i celoplechové anebo s perforací). Stručný popis: Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180° Dveře lze snadno demontovat Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče Po odemčení spojovacích zámků lehce odklopíte přední část rozvaděče. Parametry: Typ: nástěnný, dvojdílný Rozteč: 19" Krytí: IP30 Dveře: prosklené Výška: 6 U Rozměr š x h: 600 x 495 mm Barva: šedá Hmotnost: 17,9 Kg Max. zaťížení: 20 Kg Materiál: bezpečnostní kalené sklo tl. 5 mm, ocelový plech Součást balení: Klíč - přední dveře: 2 x Vrut 6x50: 4 x Podložka 6,6: 4 x Hmoždinka 10: 4 x Plovoucí matice M6: 8 x Protiprachová záslepka: 1 x
Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! POPIS, ÚČEL POUŽITÍ: 19“ dvoudílný nástěnný rozvaděč s krytím IP30. Rozvaděč se věší přímo na zeď. O tevřením přední sekce se snadno dostanete k zařízení. Součástí rozvaděče jsou dvě posuvné vertikální lišty. Konstrukce rozvaděče: – kompaktní svařovaný rozvaděč – celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musejí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění. Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části. PODMÍNKY PROVOZU: Pracovní prostředí: – kancelářské – rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před: – mechanickým poškozením – nesprávnou manipulací – jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména: – přetěžování (překročení maximálního doporučeného zatížení) – instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE: Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou příbalem). V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky. Obě části rozvaděče jsou spojeny zámky, které jsou přístupné z boku rozvaděče. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ: Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ: Tento produkt je držitelem certifikátu ITI TÜV s licenčním číslem 252/01/07/02/0, který byl vydán 30. 07. 2001. Dále produkt odpovídá normě ČSN EN 50298:1999 (EN 50298:1998).
Triton RBA 19" 6U

Dvoudílný nástěnný rozvaděč s krytím IP20, nosnost při správném zavěšení 20 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, robustní svařovaná konstrukce. Součástí rozvaděče jsou dvě posuvné vertikální lišty.

  • Vysoká pevnost konstrukce - Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.
  • Dveře - Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací.
  • Sklo - Celoskleněné dveře se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Dveře jsou zkoušeny v certifikované zkušebně a odpovídají požadavkům normy ČSN EN 12150-1+A
  • Flexibilní otevírání dveří - Vlastní systém pantů umožňuje otvírání dveří pod úhlem 165°. Dveře lze snadno demontovat.
  • Zámek na dveřích - Umožňují snadný a rychlý přístup do rozvaděče. Ve standardním provedení má zámek dveří i odklopné části stejný klíč.
  • Snadný přístup - Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče. Po odemčení spojovacích zámků lehce odklopíte přední část rozvaděče. Všechny části jsou vzájemně pospojeny.
  • Nastavitelné vertikální lišty - 19“ vertikální lišty mohou být plynule nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.
  • Vylamovací záslepky - V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit kartáčem. K ochraně kabelů před poškozením slouží lemová hrana (obojí je součástí příbalu rozvaděče).

Vlastnosti

  • 19“ dvoudílný nástěnný rozvaděč s krytím IP20.
  • Rozvaděč se věší přímo na zeď.
  • Součástí rozvaděče jsou dvě posuvné vertikální lišty.
  • Konstrukce rozvaděče - kompaktní svařovaný rozvaděč / dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, na vyžádání celoplechové nebo perforované.
  • Dovolené zatížení jednotlivých dveří je max. 10 kg.
  • Minimální tloušťka povrchové úpravy je 65 µm.
  • Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
  • Všechny pohyblivé a oddělitelné části rozvaděče jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
  • Na spodní části rozvaděče je umístěn hlavní zemnící šroub M8.
  • Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.

ZÁKLADNÍ SPECIFIKACE

Výška: 6U (370 mm) Hloubka: 515 mm Šířka: 600 mm Max. doporučené zatížení: 20 kg Hmotnost: 16,9 kg Příslušenství: 2× klíč - přední dveře 4× vrut 6×50 4× podložka 6,6 4× hmoždinka 10 8× plovoucí matice M6 1× protiprachová záslepka

19" dvoudílný nástěnný rozvaděč 6U/500mm celoskleněné dveře, IP30 nosnost 30kg, světle šedý RAL7035

Robustní rozvaděč třídy RBA se svařovanou konstrukcí. Vysoká kvalita zpracování a nejnovější výrobní technologie zajišťují skvělý vzhled a také pevnost tohoto rozvaděče.

Dveře

Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací.

Snadný přístup

Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče. Po odemčení spojovacích zámků lehce odklopíte přední část rozvaděče. Všechny části jsou vzájemně pospojeny.

Zámky

Ve standardním provedení má zámek dveří i odklopné části stejný klíč.

Vylamovací záslepky

V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je lemová hrana a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.

Ventilace

RBA typ A6*, má šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RBA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů.

Obsah balení

  • Datový rozvaděč
  • Klíč - přední dveře 2x
  • Vrut 6x50 4x
  • Podložka 6,6 4x
  • Hmoždinka 10 4x
  • Plovoucí matice M6 8x
  • Protiprachová záslepka 1x

POZOR !

Ihned po doručení zkontrolujte neporušenost nejen obalu, ale i obsahu. V případě poškození sepište škodní protokol - nutné pro vyřízení reklamace - bez tohoto protokolu není možno reklamaci uznat.



POPIS, ÚČEL POUŽITÍ:

• 19“ jednodílný nástěnný rozvaděč s krytím IP30.

• rozvaděč se věší přímo na zeď.

• součástí rozvaděče jsou dvě posuvné vertikální lišty.

• rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.

• rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musejí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.

• na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění.

• kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části.

Konstrukce rozvaděče:

• kompaktní svařovaný rozvaděč

• celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm



PODMÍNKY PROVOZU:

Pracovní prostředí:

• kancelářské

•rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí)

Nutné chránit před:

• mechanickým poškozením

• nesprávnou manipulací

• jiným použitím, než ke kterému je rozvaděč určen

Nesprávná manipulace je zejména:

• přetěžování (překročení maximálního doporučeného zatížení)

• instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení

• zasahování do konstrukce a designu rozvaděče



MONTÁŽ ROZVADĚČE:

Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou příbalem).

V případě, že kabely vedou skrz některý kabelových vstupů je možné ho utěsnit proti pronikání prachu s pomocí záslepek s kartáči, které jsou součástí dodávky.



OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.



OSVĚDČENÍ:

Tento produkt je držitelem certifikátu ITI TÜV s licenčním číslem 252/01/07/02/0, který byl vydán 30. 07. 2001. Dále produkt odpovídá normě ČSN EN 50298:1999 (EN 50298:1998).



K tomuto rozvaděči jsme nuceni naúčtovat dopravné v rámci snížení rizika poškození při přepravě posíláme na paletě NE balíkovou službou - netýká se osobního odběru.

Orientační cenu dopravy si můžete vypočítat zde:

http://www.toptrans.cz/portal/page/portal/toptrans_www_cz/ceny_prepravy/vypocet_ceny



ROZMĚRY A VÁHA:

https://triton.cz/produkty/datove-rozvadece/nastenne-rozvadece/rba-deleny/

Rozměry RBA-06-AD5 A = 370 mm B = 265 mm C = 490 mm D = 600 mm E = 515 mm R1 = 324 mm R2 = 420 mm Váha NETTO: 17,9 kg Váha BRUTTO: 18,3 kg Maximální zatížení: 20 kg Příbaly: - Klíč - přední dveře 2x - Vrut 6x50 4x - Podložka 6,6 4x - Hmoždinka 10 4x - Plastová podložka 8x - Plovoucí matice M6 8x - Šroub M6x16 8x - Protiprachová záslepka 1x Materiál: - Bezpečnostní kalené sklo tl. 5 mm - Ocelový plech Delta B Dělený rozvaděč Delta RBA vychází konstrukčně z Delty D od kteréh se liší především dveřmi. Celoskleněné nebo celoplechové dveře je možné díky masivním pantům otevřít pod úhlem téměř 180°. Rozvaděč se vyrábí ve verzích 2D a 5D ve výškových řadách stejných jako původní modely. Číslice uvádí přibližnou hloubku rozvaděče v decimetrech. Přesné rozměry a další technické údaje jsou uvedeny v tabulkách u jednotlivých modelů. Důležitou součástí výrobku jsou otvory pro kabely, které jsou umístěny na horní a dolní stěně. Další dva otvory jsou umístěny na zadní stěně rozvaděče. Otvory jsou zaceleny vylamovacími záslepkami, které je možné vylomit s pomocí např. šroubováku. 19" zařízení se instalují na vertikální lišty, které je možné plynule natavit podle potřeby do hloubky těla rozvaděče. Díky perforaci je zajištěna přirozená cirkulace vzduchu a chlazení komponentů.

Spolehlivý, dvoudílný a odolný 19" nástěnný rozvaděč o velikosti 6U značky Triton v šedé barvě s hloubkou 515 mm je ideální volbou pro uložení síťových a serverových komponent v interiéru. Díky dvoudílné odklopitelné konstrukci s panty má nosnost pouze 20 kg. Snadný přístup k prvkům uvnitř je zajištěn díky odklopitelné přední části a prosklené přední dveře s bezpečnostním tvrzeným sklem 4 mm, které umožňují přehled o uložených zařízeních i po uzamčení.

Klíčové vlastnosti

  • 6U nástěnný rozvaděč
  • Velikost 19"
  • Nosnost 20 kg
  • Prosklené přední dveře
  • Snadný přístup do zadní části rozvaděče
  • 2x hloubkově stavitelné vertikální lišty
  • Vylamovací záslepky pro chlazení a přívod kabelů
  • Kabelové vstupy
  • Perforované panely pro ventilaci
  • Krytí IP20
  • Šedá barva

Dvoudílný rozvaděč RBA je velmi úspěšnou verzí nástěnných rozvaděčů. Otvíratelné části rozvaděče umožňují snadný přístup k instalovaným zařízením.

Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče. Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací. Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat

Snadný přístup:

Otvíratelné části rozvaděče umožňují snadný vstup do zadní části rozvaděče. Po odemčení spojovacích zámků lehce odklopíte předníčást rozvaděče. Všechny části jsou vzájemně propojeny a uzemněny.

Výška 370mm, šířka 600mm, hloubka 515mm, váha 26,5kg PŘÍBAL : 8x šroub M6x16 8x plovoucí matice M6 8x plastová podložka 6,2 4x vrut 6x50 4x podložka 6,4 4x hmoždinka 10 1x Šroubovací nástavec TORX 25 1x Imbus klíč

Prodejce i výrobce si vyhrazuje právo změny parametrů či vlastností bez předchozího upozornění. Chcete-li mít ohledně konkrétních parametrů aktuální informace kontaktujte nás. Pozdější reklamace vlastností je zbytečnou komplikací pro obě strany.
