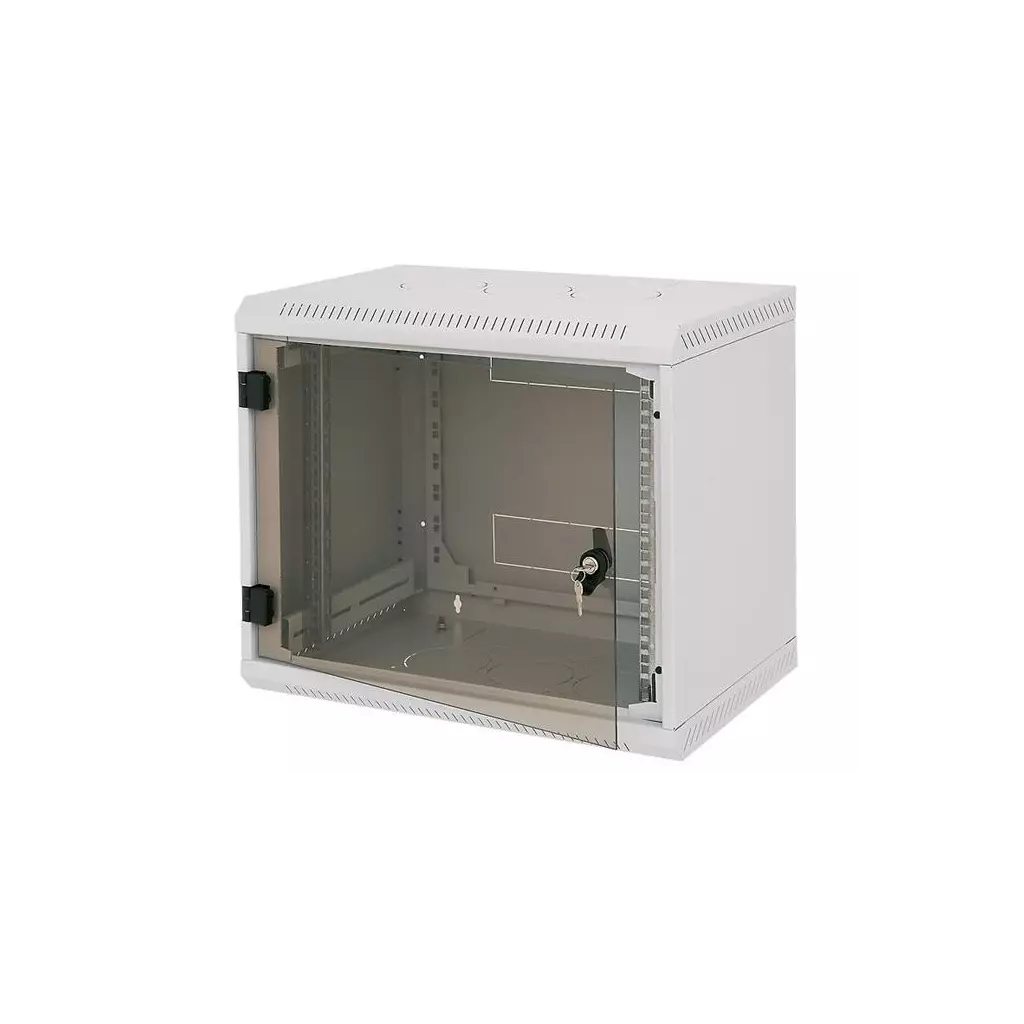

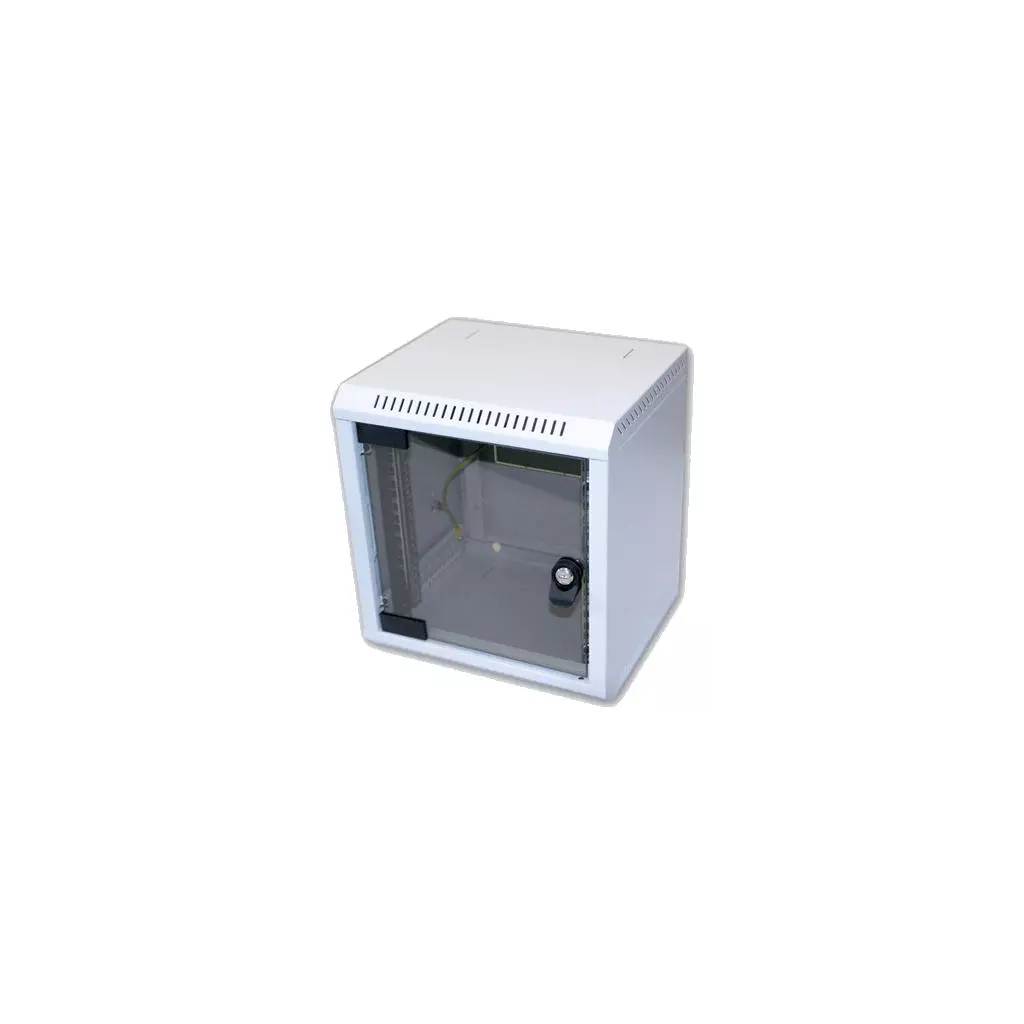

Triton 10" nástěnný rozvaděč RBA 4U/260mm

RACK TRITON 10" je nástěnný rozvaděč, který lze využít při realizaci malých projektů. Snese maximální zatížení 20 kg a vyrábí se v neutrální šedé barvě. Dveře rozvaděče jsou standardně z bezpečnostního kaleného 5 mm skla,  ale na přání mohou být z ocelového plechu anebo s perforací.  Pro snadný přístup  umožňuje systém pantů otevírání dveří pod úhlem téměř 180°nebo lze dveře snadno demontovat. Technické parametry: Typ: nástěnný, dvojdílný Rozteč: 10“ Krytí: IP30 Dveře: prosklené Výška. 4 U Rozměr šxh: 310x260 mm Barva: šedá Hmotnost: 5,4 Kg Max. zaťížení: 20 Kg K rozvaděči je přibaleno: 2 x klíč na přední dveře 4 x vrut 6x50 4 x podložka 6,6 4 x hmoždinka 10 8 x plovoucí matice M6

Nástěnný rozvaděč RBA - 10" - výška 4U

• 10“ nástěnný rozvaděč s krytím IP 30
• Rozvaděč je určen k zavěšení na zeď.
• Součástí rozvaděče jsou dvě stavitelné vertikální lišty.
• Konstrukce rozvaděče:
• kompaktní svařovaný rozvaděč
• celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěněrozvaděče.
• Rozměry: 248 x 255 x 260mm (výška x šířka x hloubka)
• Hmotnost 5,5kg
• Max. doporučené zatížení: 20kg

Použití rozvaděče:

Nastavitelné vertikální lišty:

Vylamovací záslepky:

Příbaly:

• Klíč - přední dveře 2x
• Vrut 6x50 4x
• Podložka 6,6 4x
• Hmoždinka 10 4x
• Plovoucí matice M6 8x

Materiál:

• Bezpečnostní kalené sklo tl. 5 mm
• Ocelový plech

Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. Triton, RBA-04-AS3-CAX-C1, 10´´ široký, 4U vysoký, 260mm hluboký Hlavní vlastnosti standardního provedení: - Uzamykatelné přední dveře se standardně dodávají v celoskleněném provedení, na přání lze dodat dveře z plného nebo perforovaného plechu. - Vstupní otvory pro kabely jsou umístěny v horní a dolní části. Jsou opatřeny vylamovacími záslepkami. - Uvnitř rozvaděče jsou dvě vertikální lišty s roztečí 10?, jejichž poloha je měnitelná v předem stanovených krocích. - Šrouby pro zavěšení rozvaděče na stěnu. - Příbal se základním montážním materiálem. - Perforace v základně a stropu zajišťuje přirozené odvětrávání. Rozvaděč obsahuje uzemňovací soustavu. Maximální zatížení rozvaděče je 20kg.

Triton RBA 10" 4U

Rozvaděč pro malé domácí sítě s krytím IP20, nosnost při správném zavěšení 20 kg. Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm.

• Vysoká pevnost konstrukce - Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče.
• Dveře - Tyto rozvaděče se standardně dodávají ve verzi s celoskleněnými dveřmi se zámkem. Na vyžádání je možné dodat dveře celoplechové, popř. perforované.
• Sklo - Celoskleněné dveře se vyrábějí z tvrzeného bezpečnostního skla tl. 4 mm, které je odolné běžným nárazům. Při rozbití tvoří množství drobných úlomků jako automobilové sklo. Dveře jsou zkoušeny v certifikované zkušebně a odpovídají požadavkům normy ČSN EN 12150-1+A

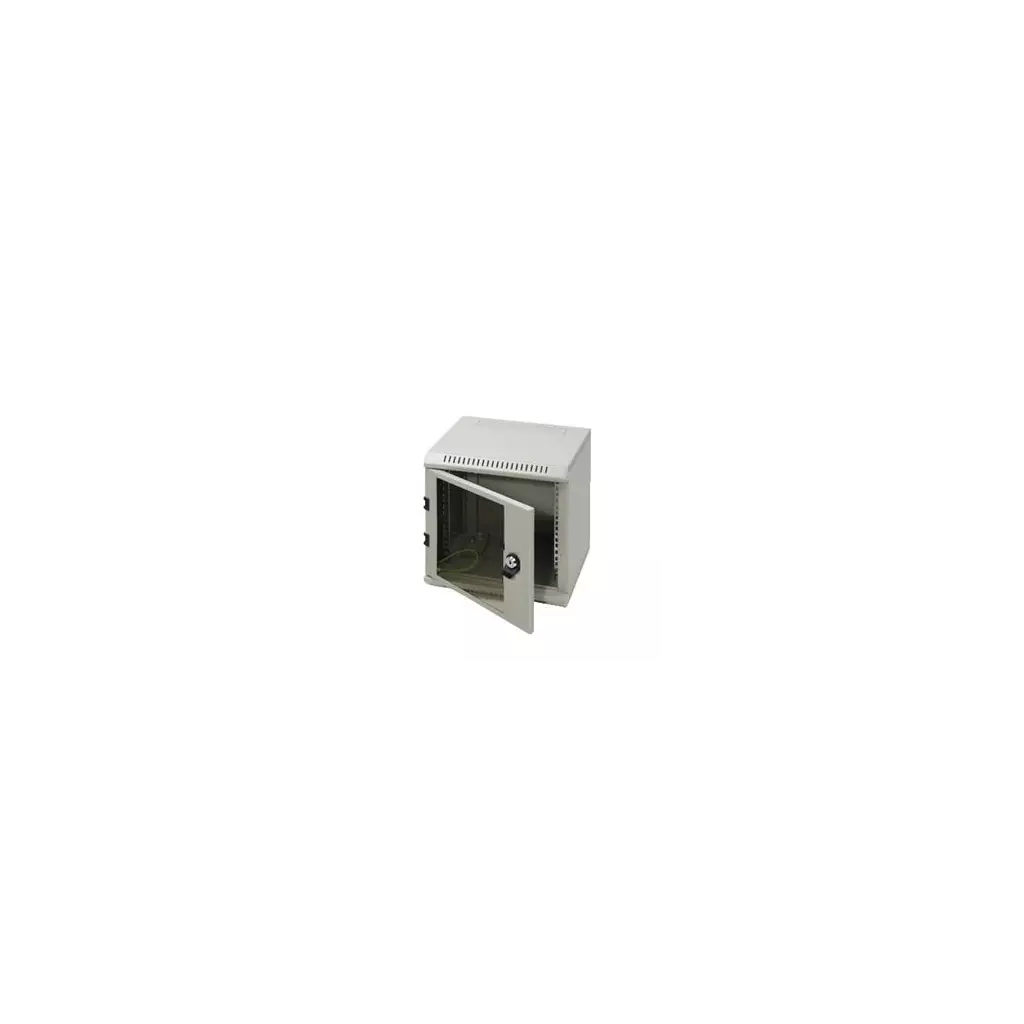

• Flexibilní otevírání dveří - Vlastní systém pantů umožňuje otvírání dveří pod úhlem 130°. Dveře lze snadno demontovat.
• Zámek - Umožňuje snadný a rychlý přístup do rozvaděče.
• Nastavitelné vertikální lišty - 10“ vertikální lišty mohou být skokově nastaveny v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.
• Vylamovací záslepky - V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Proti pronikání prachu je možné kabely v otvoru utěsnit kartáčem. K ochraně kabelů před poškozením slouží lemová hrana (nejsou součástí příbalu rozvaděče, obojí je volitelné příslušenství).

Vlastnosti

• 10“ jednodílný nástěnný rozvaděč s krytím IP20.
• Rozvaděč se věší přímo na zeď
.
• Součástí rozvaděče jsou dvě stavitelné vertikální lišty.
• Konstrukce rozvaděče: kompaktní svařovaný rozvaděč / dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm, na vyžádání celoplechové nebo perforované.
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Rám a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na boční části rozvaděče je umístěn hlavní zemnící šroub M5.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.

ZÁKLADNÍ SPECIFIKACE

Výška: 4U (248 mm) Hloubka: 260 mm Šířka: 310 mm Max. doporučené zatížení: 20 kg Hmotnost: 5,4 kg Příslušenství: 2× klíč - přední dveře 4× vrut 6x50 4× podložka 6,6 4× hmoždinka 10 8× plovoucí matice M6

10" jednodílný nástěnný rozvaděč 4U/260mm celoskleněné dveře, IP30 nosnost 20kg, světle šedý RAL7035

Ideální řešení pro instalaci 10“ komponent. Rozvaděč je často používán při realizaci malých projektů, jakými jsou například domácí sítě nebo sítě menších firem (SOHO). Jedná se o populární doplněk klasických 19“ rozvaděčů. • 10“ nástěnný rozvaděč s krytím IP20. • Rozvaděč se věší přímo na zeď. • Součástí rozvaděče jsou dvě stavitelné vertikální lišty. • Konstrukce rozvaděče: - Kompaktní svařovaný rozvaděč - Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm. Na vyžádání celoplechové nebo perforované. • Dovolené zatížení jednotlivých dveří je max. 10 kg. • Minimální tloušťka povrchové úpravy je 65 µm. • Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. • Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. • Na boční stěně rozvaděče je umístěn šroub M5 pro připojení pospojení. • Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.2 Vlastnosti • Vysoká pevnost konstrukce: Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče. • Dveře: Dveře rozvaděče jsou standardně celoskleněné, ale na přání mohou být i celoplechové anebo s perforací. Vlastní systém pantů umožňuje pohodlný přístup. • Zámek na dveřích: Bezpečně uzavírá vnitřní prostor rozvaděče a chrání instalovaná zařízení. • Nastavitelné vertikální lišty: 10“ lišty jsou nastavitelně přichyceny ke konstrukci rozvaděče v předem definovaných pozicích. Více informací. • Vylamovací záslepky: V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Technické parametry: Typ: nástěnný, dvojdílný Rozteč: 10“ Krytí: IP20 Dveře: prosklené Výška. 4 U Rozměr šxh: 310x260 mm Barva: šedá Hmotnost: 5,4 Kg Max. zaťížení: 20 Kg K rozvaděči je přibaleno: 2 x klíč na přední dveře 4 x vrut 6x50 4 x podložka 6,6 4 x hmoždinka 10 8 x plovoucí matice M6 Podmínky provozu • Provozní prostředí: – Kancelářské – Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) • Nutné chránit před: – Mechanickým poškozením – Nesprávnou manipulací – Jiným použitím, než ke kterému je rozvaděč určen • Nesprávná manipulace je zejména: – Přetěžování (překročení maximální doporučené nosnosti) – Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení – Zasahování do konstrukce a designu rozvaděče Montáž rozvaděče • Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“. • Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. Ochrana prostředí • Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. Osvědčení a Shoda • Tento výrobek je certifikován ITI TÜV, certifikát číslo 06.140.500, revize č. 1, ze dne 3. 1. 2013 a plně odpovídá ČSN EN 62208 ed.2:2012(EN 62208:2011).

Parametr	Hodnota
Typ datového rozvaděče	Nástěnné 10"
Výška rozvaděče (U) / výška celková	4U /280mm
Šířka rozvaděče (mm)	310
Hloubka rozvaděče (mm)	260

Specifikace:

Nástěnný rozvaděč RBA - 10" - výška 4U

• 10“ nástěnný rozvaděč s krytím IP 30
• Rozvaděč je určen k zavěšení na zeď.
• Součástí rozvaděče jsou dvě stavitelné vertikální lišty.
• Konstrukce rozvaděče:
• kompaktní svařovaný rozvaděč
• celoskleněné dveře: bezpečnostní tvrzené sklo, tloušťka 5 mm
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěněrozvaděče.
• Rozměry: 248 x 255 x 260mm (výška x šířka x hloubka)
• Hmotnost 5,5kg
• Max. doporučené zatížení: 20kg

Použití rozvaděče:

Nastavitelné vertikální lišty:

Vylamovací záslepky:

Příbaly:

• Klíč - přední dveře 2x
• Vrut 6x50 4x
• Podložka 6,6 4x
• Hmoždinka 10 4x
• Plovoucí matice M6 8x

Materiál:

• Bezpečnostní kalené sklo tl. 5 mm
• Ocelový plech

Rozměry RBA-04-AS3 A = 248 mm B = 169 mm C = 270 mm D = 310 mm E = 260 mm R1 = 212 mm R2 = 215 mm Váha NETTO: 5,4 kg Váha BRUTTO: 5,5 kg Maximální zatížení: 20 kg Příbaly: - Klíč - přední dveře 2x - Vrut 6x50 4x - Podložka 6,6 4x - Hmoždinka 10 4x - Plastová podložka 8x - Plovoucí matice M6 8x - Šroub M6x16 8x Materiál: - Bezpečnostní kalené sklo tl. 5 mm - Ocelový plech 10" rozvaděče Delta 10" je jednodílný nástěnný rozvaděč celosvařované konstrukce. Dokonalého vzhledu je docíleno díky kvalitnímu dílenskému zpracování. Hlavní vlastnosti standardního provedení: - Uzamykatelné přední dveře se standardně dodávají v celoskleněném provedení, na přání lze dodat dveře z plného nebo perforovaného plechu. - Vstupní otvory pro kabely jsou umístěny v horní a dolní části. Jsou opatřeny vylamovacími záslepkami. - Uvnitř rozvaděče jsou dvě vertikální lišty s roztečí 10", jejichž poloha je měnitelná v předem stanovených krocích. - Šrouby pro zavěšení rozvaděče na stěnu. - Příbal se základním montážním materiálem. - Perforace v základně a stropu zajišťuje přirozené odvětrávání. Rozvaděč obsahuje uzemňovací soustavu. Maximální zatížení rozvaděče je 20kg. Výrobce: TRITON

Ideální rozvaděč pro menší projekty - spolehlivý, jednoduchý a odolný 10" nástěnný rozvaděč o velikosti 4U značky Triton v šedé barvě s hloubkou 260 mm je ideální volbou pro uložení síťových komponent v interiéru. Díky robustní svařované konstrukci s nosností 20 kg zaručuje stabilitu a odolnost i v náročných podmínkách. Snadný přístup k prvkům uvnitř zajišťují pouze prosklené přední dveře s bezpečnostním tvrzeným sklem 4 mm, které umožňují přehled o uložených zařízeních i po uzamčení.

Klíčové vlastnosti

• 4U nástěnný rozvaděč
• Velikost 10"
• Nosnost 20 kg
• Prosklené přední dveře
• Robustní svařovaná konstrukce
• 2x hloubkově stavitelné vertikální lišty
• Vylamovací záslepky pro chlazení a přívod kabelů
• Kabelové vstupy
• Krytí IP20
• Šedá barva
