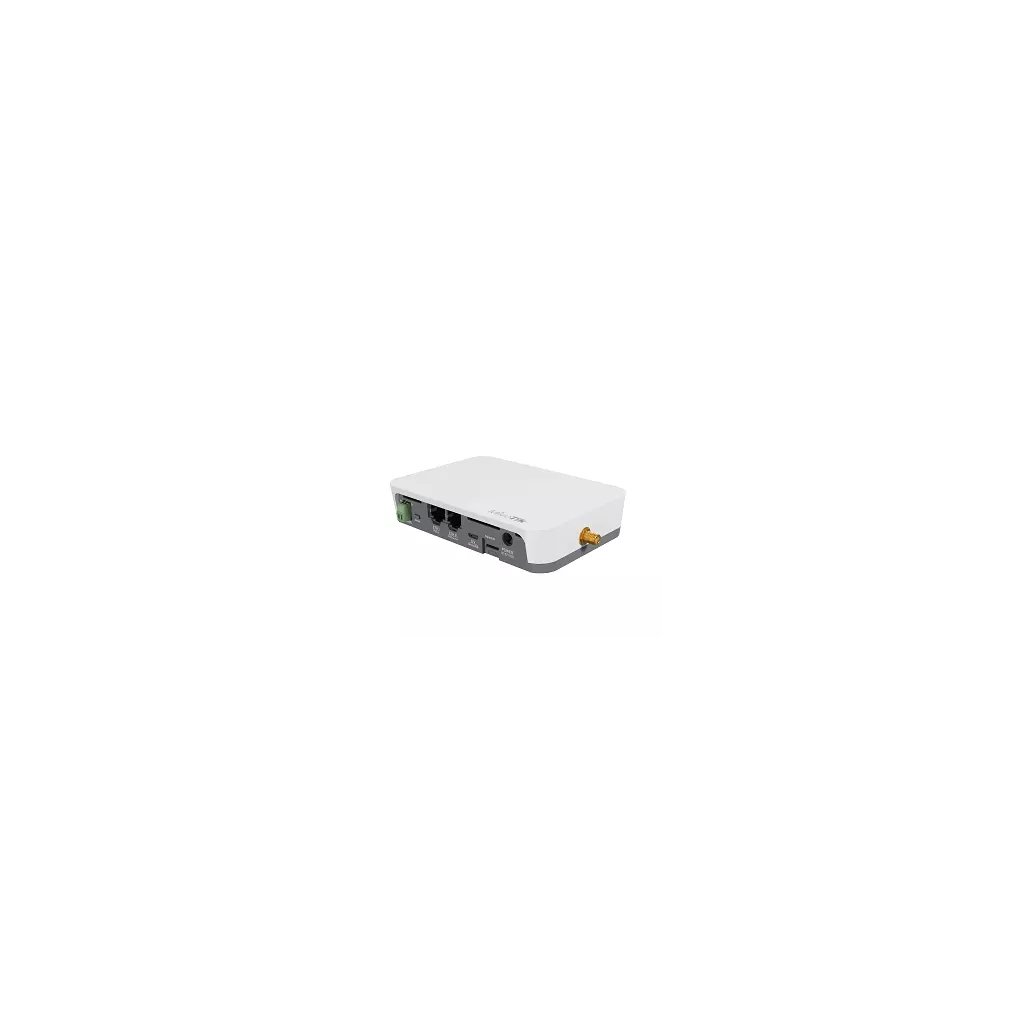

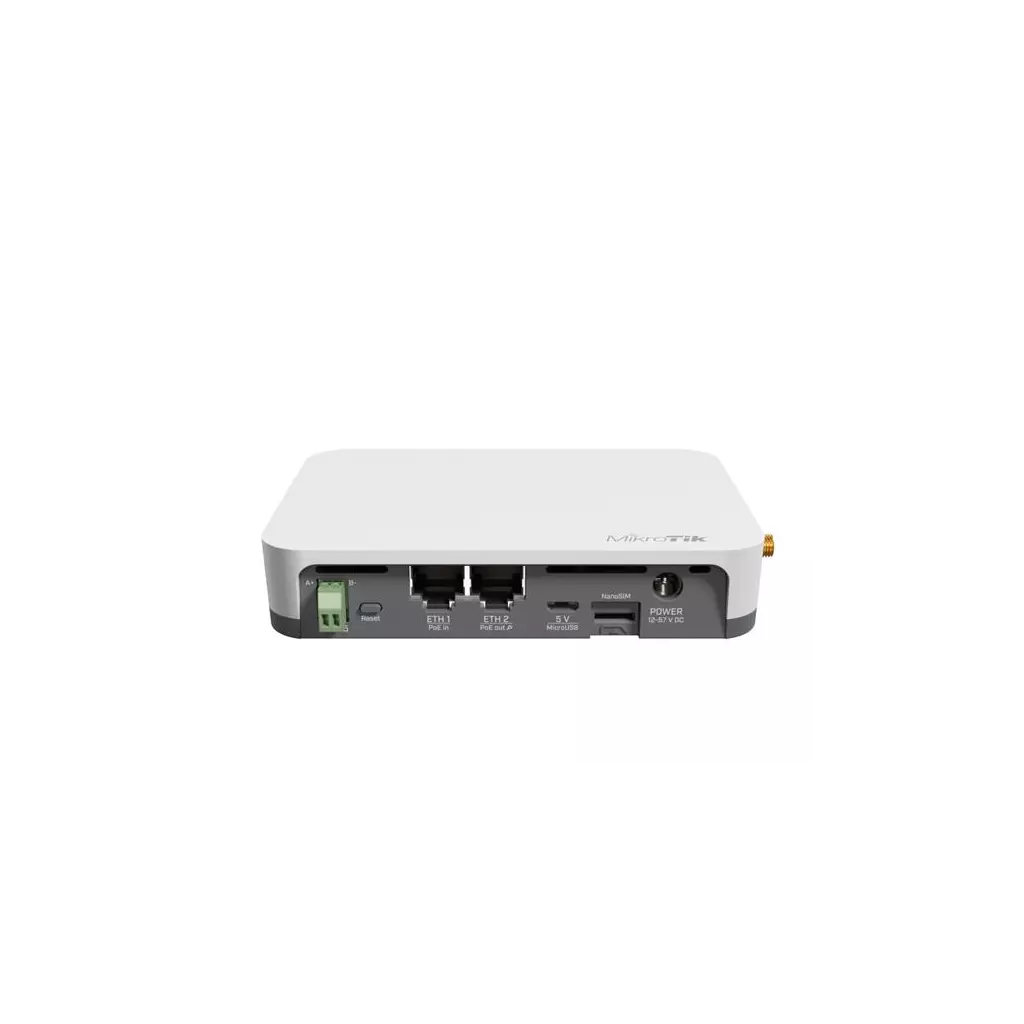

Mikrotik, RB924iR-2nD-BT5&BG770A&R11e-LR8G

KNOT je skutečně univerzální zařízení s širokou škálou možností připojení a podporou protokolů či rozhraní. Jedná se o IoT Gateway, která využívá nejen technologií LoRa (863 - 870 MHz), ale také Narrow Band 2 a LTE CAT-M1, které jsou vzhledem k velmi nízké měsíční ceně (oproti klasickému LTE) a nízké šířce využití pásma podporovány bezpočtem mobilních operátorů po celém světě včetně České republiky.

KNOT může monitorovat integrované GPIO, převádět RS485/Modbus protokol na TCP/IP a také Bluetooth (5.2) pakety na TCP/IP pomocí HTTPS či MQTT. KNOT mužete použít jako převodník z kabelových snímačů RS485/Modbus k odesílání údaju na server Modbus. Ano, KNOT prináší bezdrátové pripojení ke kabelovým senzorum a akčním členům, jako jsou elektroměry a relé. Například můžete spravovat prodejní automat se senzory teploty a vlhkosti napojený na KNOT s pouhými nekolika megabajty denně!

Klíčové vlastnosti

• Podpora GPS
• Podpora Narrow Band a LTE Cat. M1 technologií
• Podpora LoRa sítí - 863 - 870 MHz, 14 dBm
• (3) SMA female - LoRa, GPS a Cat-M1/NB2
• Integrovaná Wi-Fi (802.11b/g/n), 300 Mbps, 2x2 MIMO
• (2) 10/100 Mbps (1x PoE IN, 1x PoE out)
• Vestavěný Bluetooth 5.2
• Operační systém RouterOS s L4 licencí a podporou MQTT
• Slot na SIM kartu (Nano SIM)
• Extra rozhraní RS485/Modbus a GPIO
• Široká provozní teplota -40 až +70 °C
• Široká škála napájení: DC konektor, PoE, Micro USB

Obsah balení

• Zařízení
• Napájecí adaptér 24 V / 1.2 A
• DIN rail mounting kit
• USB A - USB Micro B kabel
• Sada šroubků a hmoždinek

Brána IoT průmyslové třídy pro inteligentní sledování majetku, vzdálené monitorování a efektivní automatizaci - nyní s vylepšeným příjmem LoRa®, souběžným GPS + LTE CAT-M a nižší cenou. KNOT LR8G je kompaktní brána pro sítě založené na technologii LoRa®, která je navržena tak, aby poskytovala cenově dostupné a spolehlivé připojení i v těch nejodlehlejších nebo na infrastrukturu nenáročných prostředích. Podporuje LTE CAT-M1 a NB2, Bluetooth 5.2, 2,4 GHz Wi-Fi, GPS a Ethernet s PoE, což z ní činí flexibilní ústřední prvek pro jakékoli nasazení IoT. Mobilní připojení k internetu CAT-M1 a NB2 umožňuje ušetřit spoustu peněz a vzdáleně monitorovat a spravovat zařízení, aniž byste potřebovali drahé datové tarify nebo plné pokrytí LTE. Ať už sledujete vysoce cenný majetek v nemocnici, spravujete prodejní automat v nákupním centru nebo monitorujete senzory na zemědělském poli - KNOT LR8G vše propojuje a udržuje spojení. Díky spotřebě pouhých 6 W a malým rozměrům (122 × 87 × 26 mm) je zařízení KNOT LR8G ideální pro nasazení tam, kde je omezený prostor, energie i rozpočet, ale ne výkon. Funkce a vlastnosti: Souběžné připojení GPS a LTE CAT-M Sledujte pohybující se prostředky pomocí přesného systému GPS a zároveň udržujte živé připojení LTE CAT-M1. Ideální pro mobilní jednotky, jako jsou servisní vozidla, kontejnery nebo roamingové vybavení v terénu. Všestranné napájení Vyberte si z PoE-in, DC jack nebo MicroUSB - včetně PoE-out na Ether2 pro napájení dalších zařízení. Konektory SMA(F) pro všechna hlavní rozhraní Snadné nastavení antény pro LTE, GPS a LoRa®. Vylepšený příjem 868 MHz LoRa® Zvýšená citlivost pro silnější signál a delší dosah, a to i v prostředí se silným rušením. Nižší cena, stejná spolehlivost Cenově výhodné pro rozsáhlá nasazení bez obětování výkonu. Poháněn systémem RouterOS v7 Pro pokročilé ovládání, vlastní skriptování a pokročilé funkce směrování. Příklady praktického nasazení: Sledování majetku nemocnice Připojte majáky Bluetooth ke kritickému zdravotnickému vybavení. Nainstalujte KNOT LR8G do každého skladovacího prostoru. Při pohybu zařízení KNOT detekuje blízké štítky, sleduje polohu pomocí GPS a odesílá aktualizace přes LTE CAT-M - udržuje aktuální stav inventáře a snižuje počet manuálních kontrol. Zemědělství a odlehlé lokality Nasaďte KNOT ke sběru dat z půdních nebo meteorologických senzorů na venkovských polích. Díky podpoře širokého pásma, příjmu LoRa® a kompatibilitě s GPS je ideální pro sběr dat na velké vzdálenosti a s nízkou spotřebou energie. Monitorování chladicího řetězce Používejte kabelové senzory Modbus ke sledování teploty a vlhkosti uvnitř chladicích kontejnerů. KNOT převádí Modbus na TCP a bezpečně předává data prostřednictvím MQTT nebo HTTPS s využitím nízkopásmového LTE nebo NB-IoT. Průmyslová automatizace Přemostění starších kabelových senzorů a akčních členů do cloudu. Díky podpoře lišty DIN a monitorování GPIO se KNOT snadno integruje do průmyslových rozváděčů nebo výrobních prostředí. Upozornění: IoT brána není plnohodnotným LTE routerem. SIM karta není určená pro vytáčení připojení, ale pro komunikaci v síti IoT. IoT brána nedisponuje LTE modemem.

---

Jak by to všechno fungovalo v reálném životě? Představme si nemocnici. Spousta drahého majetku se pohybuje v obrovských budovách. Nástroje, vybavení, léky, na co si vzpomenete. Všechno se neustále přesouvá. neustále přesouvá. Nemocnice obvykle musí vynakládat spoustu prostředků na kontrolu inventáře. Pojďme to napravit. Umístěte na všechny důležité položky lokalizační Bluetooth čipy. Přidejte zařízení KNOT do každého skladovací místnosti. Nyní vedení nemocnice vždy ví, zda se vybavení vrátilo na své místo.

---

Technické specifikace: Product code: RB924iR-2nD-BT5&BG770A&R11e-LR8G CPU: QCA9531 650 MHz CPU architecture: MIPSBE Size of RAM: 64 MB RAM type: DDR2 Storage: 128 MB, NAND Number of 100M Ethernet ports: 2 USB port: 1x microUSB type AB Wireless: 2.4 GHz 802.11b/g/n Wireless interface model: QCA9531 Antenna gain: 1.5 dBi Antenna beam width: 360° GNSS interface model: MT3337V GNSS standard: GPS Antenna connector: SMA female LoRa band: 868MHz Bluetooth version: 5.2 IoT modem: BG770A Cat NB type: Cat NB2 Cat NB band: B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66 Cat M type:: Cat M1 Cat M band :B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66 Operating system: RouterOS v7, License level 4 Operating temparature: -40°C to +70°C Napájení: Number of DC inputs: 3 (PoE-In, MicroUSB, DC jack) PoE-In input voltage: 18-57 V MicroUSB input voltage: 5-5 V DC jack input voltage: 12-57 V Power adapter nominal voltage: 24 V Power adapter nominal current: 1.2 A PoE-in: 802.3af/at PoE-out: 802.3af (Ether2) Smart PoE: Injector Max out per port output (input < 30 V): 650 mA Max out per port output (input > 30 V): 450 mA Max power consumption (without attachments): 6 W Max power consumption: 23 W Internet věcí (anglicky Internet of Things, zkratka IoT) je termínem pro moderní přístroje ovladatelné i na dálku pomocí internetu. Snadno je tak obsloužíte pomocí svého chytrého telefonu nebo je jednoduše připojíte k centrální jednotce. Umožní tak snadno zautomatizovat věci, o které byste se jinak museli postarat sami. Jedná se o technologický koncept umožňující realizaci takzvaného "inteligentního domu" (automatické zhasínání světel, ovládání vytápění apod.). Umožňuje řídit klimatizaci, vyhřívání vašeho bazénu, ohřev vody, pečovat o vaše akvárium, obsluhovat nastavení alarmu či mechanických zámků. Pokud si nejste jistí, zda jste v ranním shonu vypnuli žehličku, můžete na dálku odpojit od sítě jednotlivé zásuvky. Vaše lednička vás dokáže upozornit na chybějící potraviny a připravovat aktualizovaný nákupní seznam. Upozornění Výrobce Mikrotik neposkytuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Pro venkovní instalace používat výhradně stíněnou kabeláž (FTP/SFTP), jednotky korektně uzemnit (užití integrovaného zemnícího členu, ethernetové přepěťové ochrany). Zařízení vždy provozujte s poslední výrobcem publikovanou verzí (výrobcem označenou "Stable") operačního systému RouterOS. Taková verze garantuje nejoptimálnější funčknost, obsahuje opravené chyby z verzí předchozích a výkonová i funční vylepšení. GPSR kontakt: Mikrotikls SIA Unijas iela 2, LV-1039 Riga, Latvia [email protected]

KNOT LR8G kit je kompaktní a výkonné zařízení určené pro aplikace v oblasti IoT, chytrého sledování majetku, dálkového monitoringu a průmyslové automatizace. Díky integrované podpoře technologií LoRa®, LTE Cat-M1/NB2, GNSS, Bluetooth 5.2 a Wi-Fi nabízí široké možnosti využití v různých odvětvích – od zdravotnictví až po zemědělství. Zařízení podporuje napájení přes PoE-in, MicroUSB i DC konektor a je vybaveno PoE-out výstupem pro napájení dalších zařízení. Běží na systému RouterOS v7, který poskytuje pokročilé možnosti konfigurace a skriptování. Hlavní vlastnosti: LoRa® frekvenční pásmo: 868 MHz LTE modem: Quectel BG770A (Cat M1 a Cat NB2) GNSS přijímač: GPS (MT3337V) Bluetooth: verze 5.2 Wi-Fi: 2.4 GHz 802.11b/g/n Ethernet: 2× 100 Mbps porty Podpora RS485/Modbus GPIO vstupy/výstupy Možnost napájení: PoE-in (802.3af/at), MicroUSB, DC konektor PoE-out: na Ether2 (802.3af) Anténní konektory: SMA female (pro LTE, LoRa, GNSS) Úložiště: 128 MB NAND RAM: 64 MB DDR2 CPU: QCA9531, 650 MHz Operační systém: RouterOS v7 (licence level 4) Spotřeba energie: max. 6 W (bez příslušenství), max. 23 W (včetně PoE-out) Rozměry: 122 × 87 × 26 mm Provozní teplota: -40 °C až +70 °C Bezdrátové specifikace (2.4 GHz): Maximální vysílací výkon: až 22 dBm Citlivost příjmu: až -96 dBm (v závislosti na rychlosti) Napájecí možnosti: PoE-in vstupní napětí: 18–57 V DC jack vstupní napětí: 12–57 V MicroUSB vstupní napětí: 5 V Dodávaný adaptér: 24 V, 1.2 A Součástí balení: Napájecí adaptér 24 V / 1.2 A USB OTG kabel Sada pro montáž na zeď Sada pro montáž na DIN lištu
