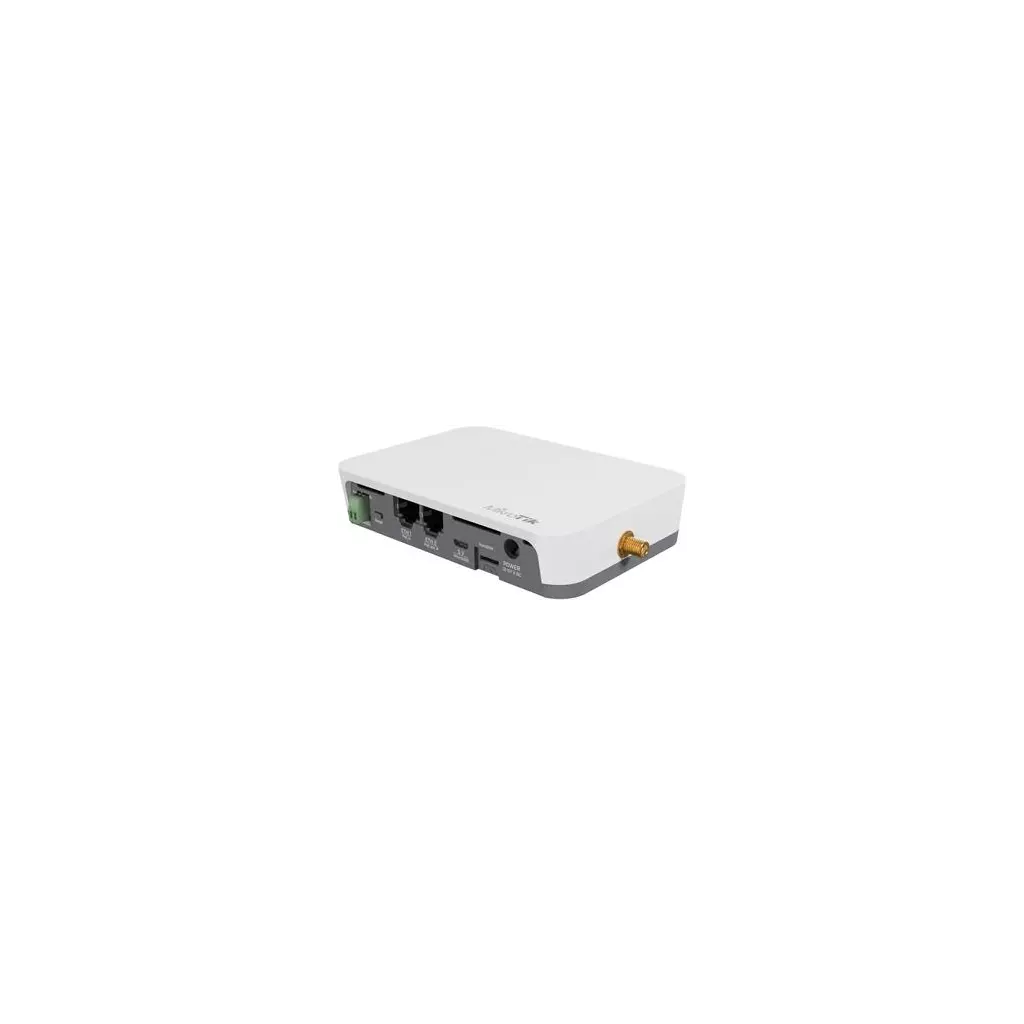

MikroTik RB924iR-2nD-BT5&BG77&R11e-LR8 KNOT LR8 kit

Sada KNOT LR8 je hotové řešení brány IoT pro technologii LoRa®. Využívá technologie Narrow Band a CAT-M. Vzhledem k nízkým nákladům a nízké šířce pásma mobilního připojení je podporováno nespočtem mobilních operátorů po celém světě. Tato sada obsahuje předinstalovaný UDP Packet forwarder pro libovolné veřejné nebo soukromé servery LoRa®. S podporou 8 různých kanálů, Listen Before Talk (LBT) a funkcí spektrálního skenování disponuje brána lákavou cenou. KNOT lze použít jako záložní připojení k síti Ethernet nebo jako kanál pro správu sítě. Měsíční tarif NB/CAT-M je mnohem levnější než LTE. Proč utrácet další peníze za šířku pásma které nepotřebujete? Například můžete prostřednictvím KNOT spravovat prodejní automat s teplotním monitoringem a senzory vlhkosti s pouhými několika megabyty denně. KNOT nabízí mnoho možností podpory protokolů a připojení: • 2,4 GHz, Bluetooth, LoRa® • 2x 100 Mb/s Ethernetové porty s PoE-in a PoE-out • Micro-USB Díky rozhraní Bluetooth můžete KNOT používat k sledování a telemetrii majetku a telemetrii na základě advertising paketů Bluetooth. KNOT podporuje jakýkoli tag BLE, který odesílá advertising data. iBeacon, Eddystone nebo jakýkoli jiný formát. Má výkonné filtry pro předávání pouze relevantních paketů a ignorování ostatních. KNOT je také skvělým nástrojem pro většinu venkovních skříňových aplikací IoT. Dodává se s držákem na lištu DIN, který umožňuje snadnou integraci s nejrůznějšími konfiguracemi: monitoringu majetku, průmyslové výroby atd. KNOT lze použít ke čtení nejrůznějších analogových senzorů, k interakci s jednodeskovým počítačem nebo jinou vlastní elektronikou - hobby sady, D.I.Y. robotika... Jak by to všechno fungovalo v reálném životě? Představme si nemocnici. Spousta drahého majetku se pohybuje v obrovských budovách. Nástroje, vybavení, léky, na co si vzpomenete. Všechno se neustále přesouvá. neustále přesouvá. Nemocnice obvykle musí vynakládat spoustu prostředků na kontrolu inventáře. Pojďme to napravit. Umístěte na všechny důležité položky lokalizační Bluetooth čipy. Přidejte zařízení KNOT do každého skladovací místnosti. Nyní vedení nemocnice vždy ví, zda se vybavení vrátilo na své místo. Obsah balení • Zařízení • Napájecí adaptér 24V/1.2A • DIN rail mounting kit • USB A - USB Micro B kabel • Sada šroubků a hmoždinek Technické specifikace: Product code: RB924i-2nD-BT5&BG77&R11e-LR8 CPU: QCA9531 650 MHz Number of 100 Mbps Ethernet ports: 2 Number of 100 Mbps Ethernet ports with PoE-out: 1 Size of RAM: 64 MB Storage: 128 MB flash SPI NAND Concentrator Gateway card for LoRa®: R11e-LR8 Wireless: 2.4 GHz 802.11 b/g/n dual-chain Antenna gain: 1.5 dBi Bluetooth antenna gain: 2 dBi Antenna beam width: 360° Bluetooth: Version 5.2 Dimension: 122 x 87 x 26 mm Operating system: RouterOS, License level 4 USB port: 1 microUSB port type AB SIM slots: 1 Nano SIM Built-in GPS: Yes (GPS, GLONASS, BeiDou, Galileo) Operating temperature: -40°C to +70°C Napájení: PoE-in input Voltage: 12-57 V Number of DC inputs: 3 (PoE-in, DC jack, MicroUSB) Supported input Voltage: 12-57 V (PoE-in. DC jack), 5 V (MicroUSB) PoE-out: 802.3af/at PoE-out ports: 1 (Ether2) Power adapter nominal voltage: 24 V Power adapter nominal current: 1.2 A Max power consumption (without attachments): 5 W Max power consumption: 18 W Podporovaná pásma: (Module BG77) Cat M1: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85 Cat NB2: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85 Region: Global GNSS (Optional): GPS/GLONASS/BeiDou/Galileo/QZSS R11e specifikace: (R11e-LR8) Product code: R11e-LR8 Interface: Mini-PCIe Supported class: A and C Frequency: 863-870 MHz (EU863-870, RU864-870, IN865-867) RF Output power: 863-870 MHz 14 dBm Receive max sensitivity: -137 dB @ SF12 Range: Up to 15 km in rural environment and up to 2 km in urban environment when using MikroTik LoRa® 6.5 dBi antenna kit Operating ambient temperature: -40°C .. +70°C Max power consumption: 2 W

MikroTik RB924iR-2nD-BT5&BG77&R11e-LR8 KNOT LR8 kit

Sada KNOT LR8 je hotové řešení brány IoT pro technologii LoRa. Využívá technologie Narrow Band a CAT-M.

Vzhledem k nízkým nákladům a nízké šířce pásma mobilního připojení je podporováno nespočtem mobilních operátorů po celém světě.

Tato sada obsahuje předinstalovaný UDP Packet forwarder pro libovolné veřejné nebo soukromé servery LoRa. S podporou 8 různých kanálů, Listen Before Talk (LBT) a funkcí spektrálního skenování disponuje brána lákavou cenou.

KNOT lze použít jako záložní připojení k síti Ethernet nebo jako kanál pro správu sítě. Měsíční tarif NB/CAT-M je mnohem levnější než LTE. Proč utrácet další peníze za šířku pásma které nepotřebujete? Například můžete prostřednictvím KNOT spravovat prodejní automat s teplotním monitoringem a senzory vlhkosti s pouhými několika megabyty denně.

KNOT nabízí mnoho možností podpory protokolů a připojení:

• 2,4 GHz, Bluetooth, LoRa
• 2x 100 Mb/s Ethernetové porty s PoE-in a PoE-out
• Micro-USB<

Díky rozhraní Bluetooth můžete KNOT používat k sledování a telemetrii majetku a telemetrii na základě advertising paketů Bluetooth. KNOT podporuje jakýkoli tag BLE, který odesílá advertising data. iBeacon, Eddystone nebo jakýkoli jiný formát. Má výkonné filtry pro předávání pouze relevantních paketů a ignorování ostatních.

Obsah balení:

• Zařízení
• Napájecí adaptér 24V/1.2A
• DIN rail mounting kit
• USB A - USB Micro B kabel
• Sada šroubků a hmoždinek

Technické specifikace
Product code	RB924i-2nD-BT5&BG77&R11e-LR8
CPU	QCA9531 650 MHz
Number of 100 Mbps Ethernet ports	2
Number of 100 Mbps Ethernet ports with PoE-out	1
Size of RAM	64 MB
Storage	128 MB flash SPI NAND
Concentrator Gateway card for LoRa	R11e-LR8
Wireless	2.4 GHz 802.11 b/g/n dual-chain
Antenna gain	1.5 dBi
Bluetooth antenna gain	2 dBi
Antenna beam width	360°
Bluetooth	Version 5.2
Dimension	122 x 87 x 26 mm
Operating system	RouterOS, License level 4
USB port	1 microUSB port type AB
SIM slots	1 Nano SIM
Built-in GPS	Yes (GPS, GLONASS, BeiDou, Galileo)
Operating temperature	-40°C to +70°C
Napájení
PoE-in input Voltage	12-57 V
Number of DC inputs	3 (PoE-in, DC jack, MicroUSB)
Supported input Voltage	12-57 V (PoE-in. DC jack), 5 V (MicroUSB)
PoE-out	802.3af/at
PoE-out ports	1 (Ether2)
Power adapter nominal voltage	24 V
Power adapter nominal current	1.2 A
Max power consumption (without attachments)	5 W
Max power consumption	18 W
Podporovaná pásma
Cat M1	LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85
Cat NB2	LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
Region	Global
GNSS (Optional)	GPS/GLONASS/BeiDou/Galileo/QZSS

Užitečné odkazy:

• Diagnostika vadné jednotky
• Jak se bránit ESD
• veškeré informace o produktech společnosti MikroTik
• aktuální verze WinBoxu
• výpočet parametrů bezdrátového spoje

MikroTik KNOT LR8 kit

KNOT LR8 kit je kompletní univerzální zařízení se širokou škálou možností připojení a podporou protokolů či rozhraní. Jedná se o IoT Gateway pro technologii LoRa pro maximální všestrannost a efektivitu. Zařízení využívá technologií Narrow Band a CAT-M, které jsou vzhledem k velmi nízké měsíční ceně (oproti LTE) a nízké šířce využití pásma podporovány bezpočtem mobilních operátorů po celém světě včetně České republiky. Tato sada obsahuje předinstalovaný UDP paketový směrovač pro libovolné veřejné nebo soukromé servery LoRa (868 nebo 915 MHz).

• Podpora LoRa (868 nebo 915 MHz) - SMA female konektor
• Podpora GPS (GPS, GLONASS, BeiDou, Galileo) - SMA female konektor
• Podpora Narrow Band a LTE Cat M1 technologie - SMA female konektor
• Integrovaná Wi-Fi (802.11b/g/n)
• 2× RJ-45 10/100 Mbps (1× PoE IN, 1× PoE out)
• Vestavěné Bluetooth 5.2 připojení (2 dBi integrovaná ant.)
• Operační systém RouterOS s L4 licencí
• Slot na SIM kartu (Nano SIM)
• Extra rozhraní RS-485/Modbus a GPIO
• Široká provozní teplota -40 až +70 °C
• Široká škála napájení: DC konektor, PoE, Micro USB

LoRa je jeden z bezdrátových síťových protokolů používaných ve světě Internet věcí – IoT (Internet of Things). LoRaWAN (Long Range Wide Area Network) je další z nízkopříkonových bezdrátových síťových protokolů navržených pro levnou a zabezpečenou obousměrnou komunikaci v internetu věcí. Využívá pásmo do 1 GHz a rychlost přenosu je potom od 0,3 kb/s do 50 kb/s. Komunikace mezi koncovými prvky a bránami je rozložena na různá frekvenční pásma a přenosové rychlosti. Volba rychlosti přenosu dat je kompromisem mezi komunikačním rozsahem a délkou zprávy. Jednotlivé komunikační proudy s různými přenosovými rychlostmi spolu neinterferují (vzhledem k technologii rozprostřeného spektra) a vytváří sadu „virtuálních“ kanálů pro zvýšení kapacity brány. Aby se maximalizovala životnost baterie koncového zařízení a celková kapacita sítě, síťový server LoRaWAN spravuje přenosovou rychlost a RF výstup pro každé koncové zařízení individuálně, prostřednictvím systému adaptivní rychlosti přenosu dat (ADR).

LoRaWAN rozlišuje několik tříd zařízení: třída A – koncová zařízení podporují obousměrnou komunikaci (každý uplink je následovaný dvěma okny pro příjem dat) třída B – mimo „vynucený“ downlink třídy A, otvírají zařízení této třídy mimořádná přijímací okna v nastavenou dobu třída C – přijímací okna jsou otevřená téměř nepřetržitě a zavírají se pouze při vysílání

Obsah balení: Zařízení (KNOT IoT Gateway LoRa) Napájecí adaptér DIN rail mounting kit USB A - USB Micro B kabel Sada šroubků a hmoždinek

ZÁKLADNÍ SPECIFIKACE

Rozhraní: Modbus/RS-485, LAN, Wi-Fi, Bluetooth, LTE (Narrow Band, CAT-M), GNSS (volitelně), LoRA Standard Wi-Fi: IEEE 802.11b/g/n (2,4 GHz) Procesor a paměť: QCA9531 650 MHz, 64 MB RAM, 128 MB flash SPI NAND Anténa: 360°, interní (2 + 1,5 dBi), 3× SMA konektor (NB/CAT-M, GNSS, LoRa) Porty: 2× RJ-45, 1× SIM slot (nano), 1× svorkovnice (modbus/RS-485), 3× SMA (F), 1× microUSB Podpora PoE: ano, pasivní 12-57 V (vstup), aktivní 802.3af/at (výstup) Rozměry: 122 × 87 × 26 mm

---

---

---

KNOT LR8 kit je kompletní univerzální zařízení se širokou škálou možností připojení a podporou protokolů či rozhraní. Jedná se o IoT Gateway pro technologii LoRa pro maximální všestrannost a efektivitu. Zařízení využívá technologií Narrow Band a CAT-M, které jsou vzhledem k velmi nízké měsíční ceně (oproti LTE) a nízké šířce využití pásma podporovány bezpočtem mobilních operátorů po celém světě včetně České republiky. Tato sada obsahuje předinstalovaný UDP paketový směrovač pro libovolné veřejné nebo soukromé servery LoRa (868 nebo 915 MHz). - Podpora LoRa (868 nebo 915 MHz) - SMA female konektor - Podpora GPS (GPS, GLONASS, BeiDou, Galileo) - SMA female konektor - Podpora Narrow Band a LTE Cat M1 technologie - SMA female konektor - Integrovaná Wi-Fi (802.11b/g/n) - 2x RJ-45 10/100 Mbps (1x PoE IN, 1x PoE out) - Vestavěné Bluetooth 5.2 připojení (2 dBi integrovaná ant.) - Operační systém RouterOS s L4 licencí - Slot na SIM kartu (Nano SIM) - Extra rozhraní RS-485/Modbus a GPIO - Široká provozní teplota -40 až +70 °C - Široká škála napájení: DC konektor, PoE, Micro USB LoRa je jeden z bezdrátových síťových protokolů používaných ve světě Internet věcí – IoT (Internet of Things). LoRaWAN (Long Range Wide Area Network) je další z nízkopříkonových bezdrátových síťových protokolů navržených pro levnou a zabezpečenou obousměrnou komunikaci v internetu věcí. Využívá pásmo do 1 GHz a rychlost přenosu je potom od 0,3 kb/s do 50 kb/s. Komunikace mezi koncovými prvky a bránami je rozložena na různá frekvenční pásma a přenosové rychlosti. Volba rychlosti přenosu dat je kompromisem mezi komunikačním rozsahem a délkou zprávy. Jednotlivé komunikační proudy s různými přenosovými rychlostmi spolu neinterferují (vzhledem k technologii rozprostřeného spektra) a vytváří sadu „virtuálních“ kanálů pro zvýšení kapacity brány. Aby se maximalizovala životnost baterie koncového zařízení a celková kapacita sítě, síťový server LoRaWAN spravuje přenosovou rychlost a RF výstup pro každé koncové zařízení individuálně, prostřednictvím systému adaptivní rychlosti přenosu dat (ADR). LoRaWAN rozlišuje několik tříd zařízení: třída A – koncová zařízení podporují obousměrnou komunikaci (každý uplink je následovaný dvěma okny pro příjem dat) třída B – mimo „vynucený“ downlink třídy A, otvírají zařízení této třídy mimořádná přijímací okna v nastavenou dobu třída C – přijímací okna jsou otevřená téměř nepřetržitě a zavírají se pouze při vysílání Obsah balení: Zařízení (KNOT IoT Gateway LoRa) Napájecí adaptér DIN rail mounting kit USB A - USB Micro B kabel Sada šroubků a hmoždinek Základní specifikace: Rozhraní: Modbus/RS-485, LAN, Wi-Fi, Bluetooth, LTE (Narrow Band, CAT-M), GNSS (volitelně), LoRA Standard Wi-Fi: IEEE 802.11b/g/n (2,4 GHz) Procesor a paměť: QCA9531 650 MHz, 64 MB RAM, 128 MB flash SPI NAND Anténa: 360°, interní (2 + 1,5 dBi), 3x SMA konektor (NB/CAT-M, GNSS, LoRa) Porty: 2x RJ-45, 1x SIM slot (nano), 1x svorkovnice (modbus/RS-485), 3x SMA (F), 1x microUSB Podpora PoE: ano, pasivní 12-57 V (vstup), aktivní 802.3af/at (výstup) Rozměry: 122 x 87 x 26 mm Technické parametry: Technické detaily Použití v interiéru: ano Použití v exteriéru: ne Provedení: DIN lišta Citlivost (dBm): -96 (1 Mbps), -74 (54 Mbps), -93 (MCS0), -71 (MCS7) Citlivost (dBm): -93 (Bluetooth, 1M) Provozní teplota max (°C): 70 Provozní teplota min (°C): -40 Zisk (dBi): 1,5 (Wi-Fi), 2 (BT) Síťová rozhraní LAN: ano Gigabit LAN: ne Wi-Fi: ano Standard Wi-Fi: 802.11b/g/n Frekvence Wi-Fi: 2400 MHz Rychlost portů: 100 Mb/s Max. výstupní výkon (dBm): 22 Anténa Počet připojitelných antén: 3 Provedení antény: interní Provedení antény: bez vlastní antény (SMA) Vstupy a výstupy RJ-45 (počet): 2 Micro USB (počet): 1 Napájení Podpora POE: ano Napájení (V): 12 - 57 Napájení (V): 5 Podpora Slot pro SIM: ano Fyzické vlastnosti Barva: bílá - šedá Rozměry: 122 x 87 x 26 mm Další výbava a vlastnosti Shoda: Bluetooth, CE, FCC, IC

KNOT je skutečně univerzální zařízení s širokou škálou možností připojení a podporou protokolů či rozhraní. Jedná se o IoT Gateway, která využívá technologií LoRa (863 - 870 MHz) ale také Narrow Band a CAT-M, které jsou vzhledem k velmi nízké měsíční ceně (oproti LTE) a nízké šířce využití pásma podporována bezpočtem mobilních operátorů po celém světě včetně České Republiky.

KNOT může monitorovat integrované GPIO, převádět RS485/Modbus protokol na TCP/IP a také Bluetooth pakety na TCP/IP pomocí HTTPS či MQTT. KNOT mužete použít jako převoník z kabelových snímačů RS485/Modbus k odesílání údaju na server Modbus. Ano, KNOT prináší bezdrátové pripojení ke kabelovým senzorum a akčním členům, jako jsou elektroměry a relé. Například můžete spravovat prodejní automat se senzory teploty a vlhkosti napojený na KNOT s pouhými nekolika megabajty denně!

Klíčové vlastnosti

• Podpora GPS (GPS, GLONASS, BeiDou, Galileo) - SMA female konektor
• Podpora Narrow Band a LTE cat. M1 technologií - SMA female konektor
• Podpora LoRa sítí - 863 - 870 MHz, 14 dBm, 1x SMA-female konektor
• Integrovaná WiFi (802.11b/g/n), 300Mbps, 2x2 MIMO
• (2) 10/100Mbps (1x PoE IN, 1x PoE out)
• Vestavěný Bluetooth 5.2
• Operační systém RouterOS s L4 licencí a podporou MQTT
• Slot na SIM kartu (Nano SIM)
• Extra rozhraní RS485/Modbus a GPIO
• Široká provozní teplota -40 až +70°C
• Široká škála napájení: DC konektor, PoE, Micro USB

Obsah balení

• Zařízení
• Napájecí adaptér 24V/1.2A
• DIN rail mounting kit
• USB A - USB Micro B kabel
• Sada šroubků a hmoždinek

Sada KNOT LR8 je hotové řešení brány IoT pro technologii LoRa®. Využívá technologie Narrow Band a CAT-M. Vzhledem k nízkým nákladům a nízké šířce pásma mobilního připojení je podporováno nespočtem mobilních operátorů po celém světě. Tato sada obsahuje předinstalovaný UDP Packet forwarder pro libovolné veřejné nebo soukromé servery LoRa®. S podporou 8 různých kanálů, Listen Before Talk (LBT) a funkcí spektrálního skenování disponuje brána lákavou cenou. KNOT lze použít jako záložní připojení k síti Ethernet nebo jako kanál pro správu sítě. Měsíční tarif NB/CAT-M je mnohem levnější než LTE. Proč utrácet další peníze za šířku pásma které nepotřebujete? Například můžete prostřednictvím KNOT spravovat prodejní automat s teplotním monitoringem a senzory vlhkosti s pouhými několika megabyty denně. Upozornění: IoT brána není plnohodnotným LTE routerem. SIM karta není určená pro vytáčení připojení, ale pro komunikaci v síti IoT. IoT brána nedisponuje LTE modemem. KNOT nabízí mnoho možností podpory protokolů a připojení: • 2,4 GHz, Bluetooth, LoRa® • 2x 100 Mb/s Ethernetové porty s PoE-in a PoE-out • Micro-USB Díky rozhraní Bluetooth můžete KNOT používat k sledování a telemetrii majetku a telemetrii na základě advertising paketů Bluetooth. KNOT podporuje jakýkoli tag BLE, který odesílá advertising data. iBeacon, Eddystone nebo jakýkoli jiný formát. Má výkonné filtry pro předávání pouze relevantních paketů a ignorování ostatních. KNOT je také skvělým nástrojem pro většinu venkovních skříňových aplikací IoT. Dodává se s držákem na lištu DIN, který umožňuje snadnou integraci s nejrůznějšími konfiguracemi: monitoringu majetku, průmyslové výroby atd. KNOT lze použít ke čtení nejrůznějších analogových senzorů, k interakci s jednodeskovým počítačem nebo jinou vlastní elektronikou - hobby sady, D.I.Y. robotika...

---

Jak by to všechno fungovalo v reálném životě? Představme si nemocnici. Spousta drahého majetku se pohybuje v obrovských budovách. Nástroje, vybavení, léky, na co si vzpomenete. Všechno se neustále přesouvá. neustále přesouvá. Nemocnice obvykle musí vynakládat spoustu prostředků na kontrolu inventáře. Pojďme to napravit. Umístěte na všechny důležité položky lokalizační Bluetooth čipy. Přidejte zařízení KNOT do každého skladovací místnosti. Nyní vedení nemocnice vždy ví, zda se vybavení vrátilo na své místo.

---

Obsah balení • Zařízení • Napájecí adaptér 24V/1.2A • DIN rail mounting kit • USB A - USB Micro B kabel • Sada šroubků a hmoždinek Technické specifikace: Product code: RB924i-2nD-BT5&BG77&R11e-LR8 CPU: QCA9531 650 MHz Number of 100 Mbps Ethernet ports: 2 Number of 100 Mbps Ethernet ports with PoE-out: 1 Size of RAM: 64 MB Storage: 128 MB flash SPI NAND Concentrator Gateway card for LoRa®: R11e-LR8 Wireless: 2.4 GHz 802.11 b/g/n dual-chain Antenna gain: 1.5 dBi Bluetooth antenna gain: 2 dBi Antenna beam width: 360° Bluetooth: Version 5.2 Dimension: 122 x 87 x 26 mm Operating system: RouterOS, License level 4 USB port: 1 microUSB port type AB SIM slots: 1 Nano SIM Built-in GPS: Yes (GPS, GLONASS, BeiDou, Galileo) Operating temperature: -40°C to +70°C Napájení: PoE-in input Voltage: 12-57 V Number of DC inputs: 3 (PoE-in, DC jack, MicroUSB) Supported input Voltage: 12-57 V (PoE-in. DC jack), 5 V (MicroUSB) PoE-out: 802.3af/at PoE-out ports: 1 (Ether2) Power adapter nominal voltage: 24 V Power adapter nominal current: 1.2 A Max power consumption (without attachments): 5 W Max power consumption: 18 W Podporovaná pásma: (Module BG77) Cat M1: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85 Cat NB2: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85 Region: Global GNSS (Optional): GPS/GLONASS/BeiDou/Galileo/QZSS R11e specifikace: (R11e-LR8) Product code: R11e-LR8 Interface: Mini-PCIe Supported class: A and C Frequency: 863-870 MHz (EU863-870, RU864-870, IN865-867) RF Output power: 863-870 MHz 14 dBm Receive max sensitivity: -137 dB @ SF12 Range: Up to 15 km in rural environment and up to 2 km in urban environment when using MikroTik LoRa® 6.5 dBi antenna kit Operating ambient temperature: -40°C .. +70°C Max power consumption: 2 W Internet věcí (anglicky Internet of Things, zkratka IoT) je termínem pro moderní přístroje ovladatelné i na dálku pomocí internetu. Snadno je tak obsloužíte pomocí svého chytrého telefonu nebo je jednoduše připojíte k centrální jednotce. Umožní tak snadno zautomatizovat věci, o které byste se jinak museli postarat sami. Jedná se o technologický koncept umožňující realizaci takzvaného "inteligentního domu" (automatické zhasínání světel, ovládání vytápění apod.). Umožňuje řídit klimatizaci, vyhřívání vašeho bazénu, ohřev vody, pečovat o vaše akvárium, obsluhovat nastavení alarmu či mechanických zámků. Pokud si nejste jistí, zda jste v ranním shonu vypnuli žehličku, můžete na dálku odpojit od sítě jednotlivé zásuvky. Vaše lednička vás dokáže upozornit na chybějící potraviny a připravovat aktualizovaný nákupní seznam. Upozornění Výrobce Mikrotik neposkytuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Pro venkovní instalace používat výhradně stíněnou kabeláž (FTP/SFTP), jednotky korektně uzemnit (užití integrovaného zemnícího členu, ethernetové přepěťové ochrany). Zařízení vždy provozujte s poslední výrobcem publikovanou verzí (výrobcem označenou "Stable") operačního systému RouterOS. Taková verze garantuje nejoptimálnější funčknost, obsahuje opravené chyby z verzí předchozích a výkonová i funční vylepšení. GPSR kontakt: Mikrotikls SIA Unijas iela 2, LV-1039 Riga, Latvia [email protected]

Sada KNOT LR8 je hotové řešení brány IoT pro technologii LoRa®. Využívá technologie Narrow Band a CAT-M. Vzhledem k nízkým nákladům a nízké šířce pásma mobilního připojení je podporováno nespočtem mobilních operátorů po celém světě. Tato sada obsahuje předinstalovaný UDP Packet forwarder pro libovolné veřejné nebo soukromé servery LoRa®. S podporou 8 různých kanálů, Listen Before Talk (LBT) a funkcí spektrálního skenování disponuje brána lákavou cenou. KNOT lze použít jako záložní připojení k síti Ethernet nebo jako kanál pro správu sítě. Měsíční tarif NB/CAT-M je mnohem levnější než LTE. Proč utrácet další peníze za šířku pásma které nepotřebujete? Například můžete prostřednictvím KNOT spravovat prodejní automat s teplotním monitoringem a senzory vlhkosti s pouhými několika megabyty denně. KNOT nabízí mnoho možností podpory protokolů a připojení: • 2,4 GHz, Bluetooth, LoRa® • 2x 100 Mb/s Ethernetové porty s PoE-in a PoE-out • Micro-USB Díky rozhraní Bluetooth můžete KNOT používat k sledování a telemetrii majetku a telemetrii na základě advertising paketů Bluetooth. KNOT podporuje jakýkoli tag BLE, který odesílá advertising data. iBeacon, Eddystone nebo jakýkoli jiný formát. Má výkonné filtry pro předávání pouze relevantních paketů a ignorování ostatních. KNOT je také skvělým nástrojem pro většinu venkovních skříňových aplikací IoT. Dodává se s držákem na lištu DIN, který umožňuje snadnou integraci s nejrůznějšími konfiguracemi: monitoringu majetku, průmyslové výroby atd. KNOT lze použít ke čtení nejrůznějších analogových senzorů, k interakci s jednodeskovým počítačem nebo jinou vlastní elektronikou - hobby sady, D.I.Y. robotika... Jak by to všechno fungovalo v reálném životě? Představme si nemocnici. Spousta drahého majetku se pohybuje v obrovských budovách. Nástroje, vybavení, léky, na co si vzpomenete. Všechno se neustále přesouvá. neustále přesouvá. Nemocnice obvykle musí vynakládat spoustu prostředků na kontrolu inventáře. Pojďme to napravit. Umístěte na všechny důležité položky lokalizační Bluetooth čipy. Přidejte zařízení KNOT do každého skladovací místnosti. Nyní vedení nemocnice vždy ví, zda se vybavení vrátilo na své místo. Obsah balení: • Zařízení • Napájecí adaptér 24V/1.2A • DIN rail mounting kit • USB A - USB Micro B kabel • Sada šroubků a hmoždinek Technické specifikace: Product code: RB924i-2nD-BT5&BG77&R11e-LR8 CPU: QCA9531 650 MHz Number of 100 Mbps Ethernet ports: 2 Number of 100 Mbps Ethernet ports with PoE-out: 1 Size of RAM: 64 MB Storage: 128 MB flash SPI NAND Concentrator Gateway card for LoRa®: R11e-LR8 Wireless: 2.4 GHz 802.11 b/g/n dual-chain Antenna gain: 1.5 dBi Bluetooth antenna gain: 2 dBi Antenna beam width: 360° Bluetooth: Version 5.2 Dimension: 122 x 87 x 26 mm Operating system: RouterOS, License level 4 USB port: 1 microUSB port type AB SIM slots: 1 Nano SIM Built-in GPS: Yes (GPS, GLONASS, BeiDou, Galileo) Operating temperature: -40°C to +70°C Napájení: PoE-in input Voltage: 12-57 V Number of DC inputs: 3 (PoE-in, DC jack, MicroUSB) Supported input Voltage: 12-57 V (PoE-in. DC jack), 5 V (MicroUSB) PoE-out: 802.3af/at PoE-out ports: 1 (Ether2) Power adapter nominal voltage: 24 V Power adapter nominal current: 1.2 A Max power consumption (without attachments): 5 W Max power consumption: 18 W Podporovaná pásma: (Module BG77) Cat M1: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85 Cat NB2: LTE FDD: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85 Region: Global GNSS (Optional): GPS/GLONASS/BeiDou/Galileo/QZSS R11e specifikace: (R11e-LR8) Product code: R11e-LR8 Interface: Mini-PCIe Supported class: A and C Frequency: 863-870 MHz (EU863-870, RU864-870, IN865-867) RF Output power: 863-870 MHz 14 dBm Receive max sensitivity: -137 dB @ SF12 Range: Up to 15 km in rural environment and up to 2 km in urban environment when using MikroTik LoRa® 6.5 dBi antenna kit Operating ambient temperature: -40°C .. +70°C Max power consumption: 2 W

KNOT je skutečně univerzální zařízení s širokou škálou možností připojení a podporou protokolů či rozhraní. Jedná se o IoT Gateway, která využívá nejen technologií LoRa (863 - 870 MHz), ale také Narrow Band 2 a CAT-M, které jsou vzhledem k velmi nízké měsíční ceně (oproti LTE) a nízké šířce využití pásma podporovány bezpočtem mobilních operátorů po celém světě včetně České republiky.

KNOT může monitorovat integrované GPIO, převádět RS485/Modbus protokol na TCP/IP a také Bluetooth pakety na TCP/IP pomocí HTTPS či MQTT. KNOT mužete použít jako převodník z kabelových snímačů RS485/Modbus k odesílání údaju na server Modbus. Ano, KNOT prináší bezdrátové pripojení ke kabelovým senzorum a akčním členům, jako jsou elektroměry a relé. Například můžete spravovat prodejní automat se senzory teploty a vlhkosti napojený na KNOT s pouhými nekolika megabajty denně!

Klíčové vlastnosti

• Podpora GPS (GPS, GLONASS, BeiDou, Galileo) - SMA female konektor
• Podpora Narrow Band a LTE cat. M1 technologií - SMA female konektor
• Podpora LoRa sítí - 863 - 870 MHz, 14 dBm, 1x SMA-female konektor
• Integrovaná Wi-Fi (802.11b/g/n), 300 Mbps, 2x2 MIMO
• (2) 10/100 Mbps (1x PoE IN, 1x PoE out)
• Vestavěný Bluetooth 5.2
• Operační systém RouterOS s L4 licencí a podporou MQTT
• Slot na SIM kartu (Nano SIM)
• Extra rozhraní RS485/Modbus a GPIO
• Široká provozní teplota -40 až +70 °C
• Široká škála napájení: DC konektor, PoE, Micro USB

Obsah balení

• Zařízení
• Napájecí adaptér 24 V / 1.2 A
• DIN rail mounting kit
• USB A - USB Micro B kabel
• Sada šroubků a hmoždinek

KNOT LR8 kit je řešení IoT Gateway, které je k dispozici pro technologii LoRa®. Využívá technologii Narrow Band a CAT-M. Vzhledem k nízkým nákladům a mobilnímu připojení s nízkou šířkou pásma je podporováno nesčetnými mobilními operátory po celém světě. Tato sada obsahuje předinstalovaný předávání paketů UDP na jakékoli veřejné nebo soukromé servery LoRa®. Díky podpoře 8 různých kanálů, funkcí Listen Before Talk (LBT) a spektrálního skenování vás tento produkt ohromí svým lákavým cenovým bodem. Může být použit jako záložní připojení pro ethernet nebo jako kanál pro správu Vaší sítě. Měsíční tarif NB/CAT-M je mnohem levnější než LTE. KNOT nabízí tolik protokolů a možností připojení: 2,4 GHz bezdrátový, Bluetooth, LoRa®, 2x 100 Mbps ethernetové porty s PoE-in a PoE-out, Micro-USB. Maximální výkon za vynikající cenu. S rozhraním Bluetooth můžete používat KNOT pro sledování aktiv a telemetrii na základě reklamních paketů Bluetooth. KNOT podporuje všechny značky BLE, které odesílají reklamní data. iBeacon, Eddystone nebo jakýkoli jiný formát. Má výkonné filtry pro přeposílání pouze relevantních paketů a ignorování ostatních. Tato sada vám může pomoci i v těch nejneobvyklejších situacích. Pamatujete si část o integrovaných GPIO? Tyto kolíky lze použít ke čtení všech druhů analogových senzorů, interakci s jednodeskovým počítačem nebo jinou vlastní elektronikou-hobby kity, kutilská robotika ... Je to ideální řešení. KNOT je skvělý nástroj také pro většinu aplikací IoT venkovních skříní. Dodává se s držákem na lištu DIN, který umožňuje snadnou integraci se všemi druhy nastavení: od zemědělství a sledování aktiv až po monitorování chladicího řetězce, průmyslovou výrobu atd. Knot poskytuje flexibilní a levné připojení do nejvzdálenějších nebo nejsložitějších oblastí! Specifikace Podrobnosti Kód produktu: RB924iR-2nD-BT5 a BG77 a R11e-LR8 Architektura: MIPSBE procesor: QCA9531 Počet jader CPU: 1 Jmenovitá frekvence CPU: 650 MHz Licence RouterOS: 4 Operační systém: RouterOS Velikost RAM: 64 MB Velikost úložiště: 128 MB Typ úložiště: NAND Testovaná teplota okolí: -40 ° C až 70 ° C Napájení Vstupní napětí MicroUSB: 5-5 V. Počet DC vstupů: 3 (konektor DC, PoE-IN, MicroUSB) Vstupní DC konektor Napětí: 12-57 V Maximální spotřeba energie: 20 W Maximální spotřeba energie bez příslušenství: 5 W Počet fanoušků: Pasivní PoE v: 802.3af/at PoE ve vstupním napětí: 18-57 V PoE-out Podrobnosti PoE-out porty Ether2 PoE out 802.3af/at Specifikace bezdrátového připojení Podrobnosti Bezdrátový 2,4 GHz Max. Rychlost přenosu dat: 300 Mbit/s Bezdrátový 2,4 GHz počet řetězců: 2 Bezdrátové standardy 2,4 GHz: 802.11b/g/n Zisk antény dBi pro 2,4 GHz: 1.5 Bezdrátový 2,4 GHz čipový model: QCA9531 Bezdrátová generace 2,4 GHz: Wi-Fi 4 Ethernet Podrobnosti 10/100 ethernetových portů: 2 Periferní zařízení Podrobnosti Počet slotů SIM: 1 modem (Nano SIM) Sloty MiniPCI-e: 1 Sériový port konzoly RS485 Počet portů USB: 1 Typ slotu USB: microUSB typ AB Max. Proud USB (A) 1 Ostatní Monitor teploty PCB Ano Monitor napětí: Ano Verze Bluetooth: 5.2 Typ RF konektoru Bluetooth: uUFL Certifikace a schválení Podrobnosti Osvědčení: CE, EAC, ROHS Specifikace bezdrátového připojení 2,4 GHz Vysílání (dBm): Získejte citlivost 1 MBit/s 22 -96 11 MBit/s 22 -89 6 MBit/s 20 -93 54 MBit/s 18 -74 MCS0 20 -93 MCS7 16 -71

Objevte inovativní řešení pro bezdrátovou komunikaci s produktem Mikrotik KNOT LR8 Kit, model RB924IR-2ND-BT5_BG77_R11E-LR8. Tento produkt od renomovaného výrobce Mikrotik je navržen tak, aby splnil požadavky moderního připojení v různých aplikacích. Jeho elegantní bílá barva se hodí do jakéhokoli prostředí, zatímco stupeň ochrany IP20 zajišťuje, že je ideální pro vnitřní použití.

Zařízení je vybaveno procesorem QCA9531 s taktem 650 MHz a 64 MB interní paměti, což zaručuje stabilní a rychlý výkon. S maximálním vytížením antény 1,5 dBi a průměrnou dobou mezi poruchami 200000 hodin se můžete spolehnout na dlouhou životnost a spolehlivost tohoto zařízení. Rychlost přenosu dat přes Ethernet LAN dosahuje až 100 Mbit/s, což je ideální pro většinu domácích a kancelářských aplikací.

Komunikační standardy zahrnují IEEE 802.11b, IEEE 802.11g a IEEE 802.11n, což zajišťuje širokou kompatibilitu s různými zařízeními. Wi-Fi frekvence je nastavena na 2,4 GHz, což je standardní frekvence pro bezdrátové sítě. Tento kit také podporuje NanoSIM karty, což usnadňuje integraci do stávajících systémů.

Vzhledem k jeho technickým parametrům a robustnímu designu je Mikrotik KNOT LR8 Kit ideální volbou pro všechny, kteří hledají spolehlivé a efektivní řešení pro bezdrátovou komunikaci. Tento produkt je skvělým příkladem inovace a kvality, kterou Mikrotik nabízí na trhu. S tímto zařízením získáte nejen moderní technologii, ale také jistotu, že vaše připojení bude vždy stabilní a rychlé.
