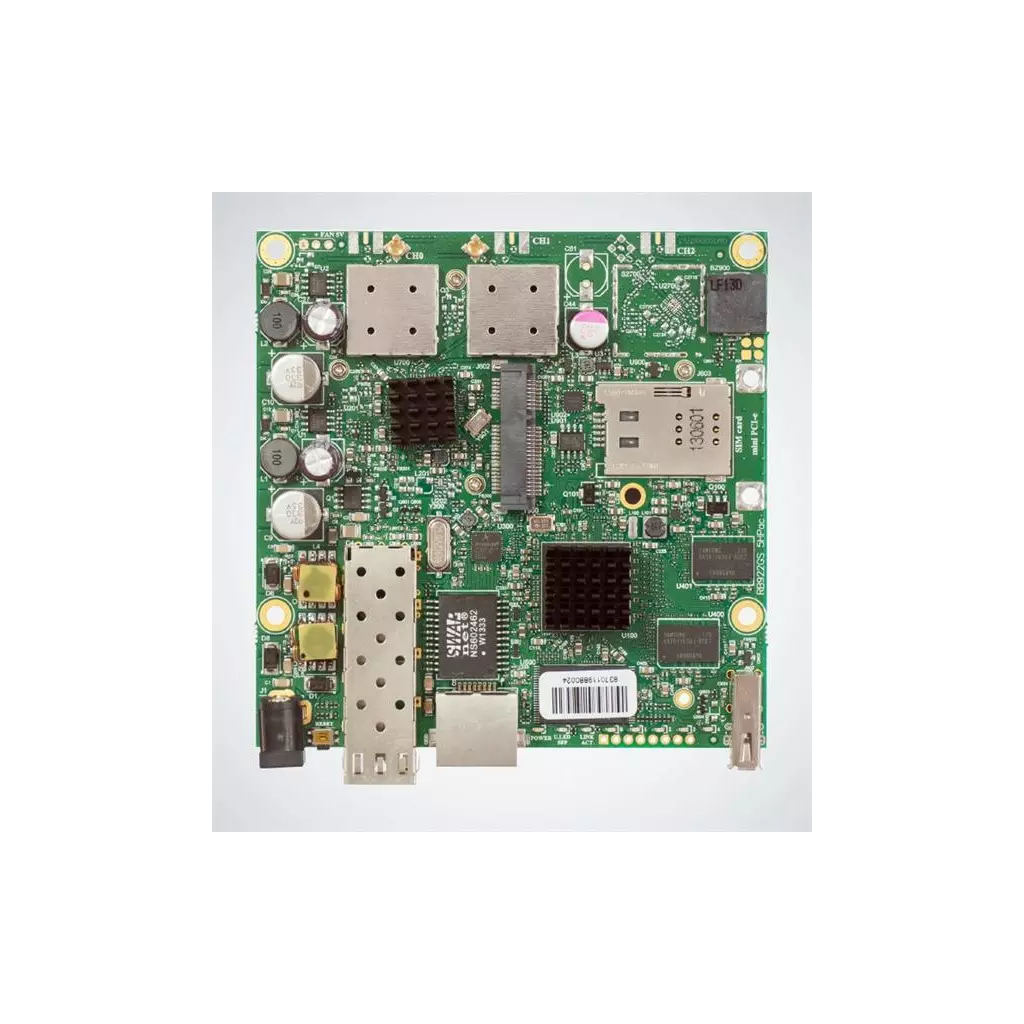

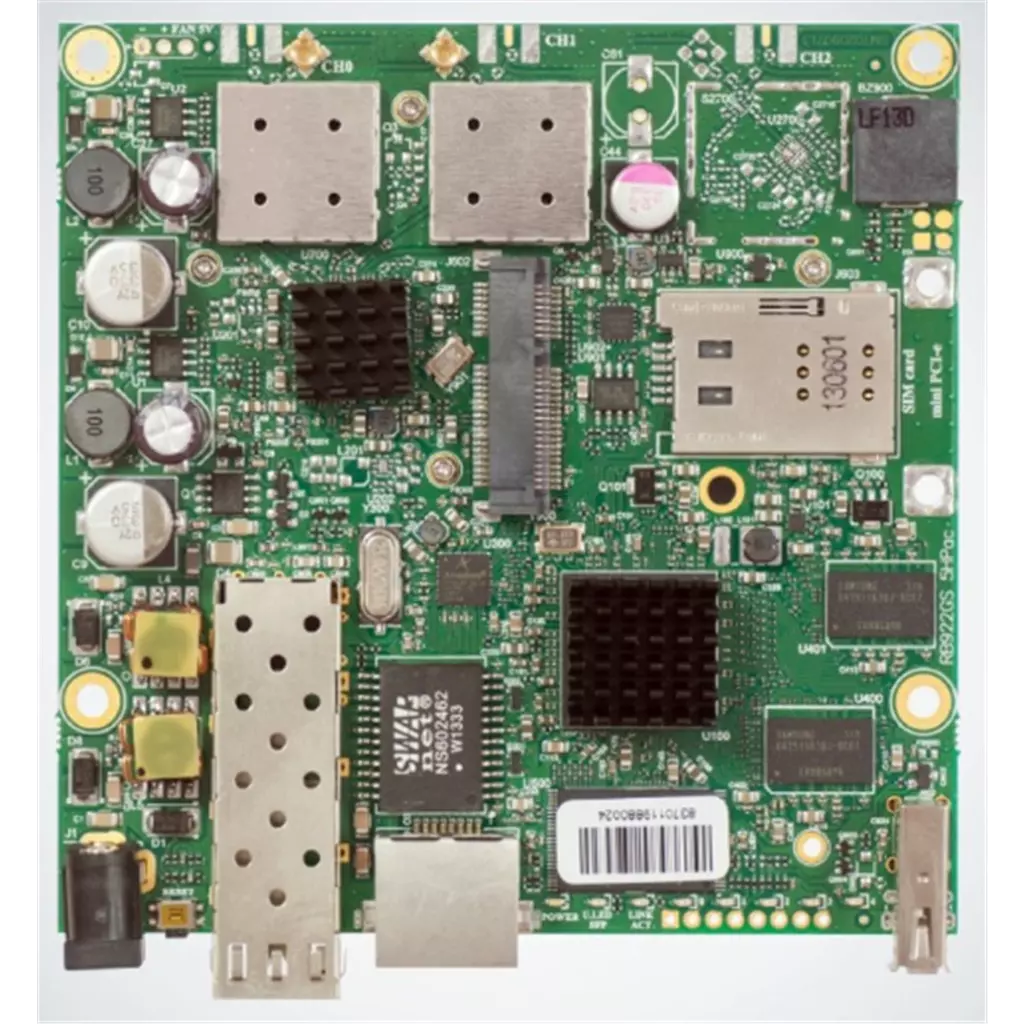

MIKROTIK • RB922UAGS-5HPacD • 802.11ac RouterBOARD deska

RB922UAGS-5HPacD je velmi všestranný RouterBOARD s integrovanou WI-Fi kartou podporující nový standard 802.11ac pro vysokorychlostní bezdrátové připojení. Je vybavený rozhraním miniPCIe, 1x USB, 1x SFP, 1x SIM, 1x GLAN, 2xMMCX a licencí RouterOS L4. Parametry: LAN: 1x 10/100/1000 Mbit/s Rozhraní: 1x SFP port 1x miniPCI-e slot pro 3G / 4G modemy nebo WiFi karty 1x USB port 1x SIM slot pro použití s 3G / 4G modemem do USB 1x Gigabit LAN 2x MMCX konektor (pro vestavěnou kartu - 1300 mW, 802.11ac, 2x2 rádio) Integrovaný WLAN: ano USB: ano Bezdrátové normy: 802.11a/n/ac VF konektory: 2x MMCX Tx power: 27 dBm PoE. 8-30 V Napájecí konektor: 8-30 V Rozměry: 105 x 105 mm CPU: 720 MHz (QCA9557-AT4A-R) Architektura: mipsbe RAM: 128 MB Provozní teplota: -30° až +60°C RouterOS Licence: level 4 Operační systém: RouterOS Výchozí jméno / heslo: admin / (bez hesla)

RouterBOARD RB922UAGS-5HPacD je velmi všestranný RouterBOARD, ideální pro montáž vlastního řešení. Integrovaná WiFi karta podporuje nový standard 802.11ac pro vysokorychlostní bezdrátové připojení (až 866Mbit s 20/40/80 MHz kanály). Dodává se s RouterOS L4 (AP) licencí. RouterBOARD obsahuje tyto rozhraní: 1x SFP port 1x miniPCI-e slot pro 3G / 4G modemy nebo WiFi karty 1x USB port 1x SIM slot pro použití s 3G / 4G modemem do USB 1x Gigabit LAN 2x MMCX konektor (pro vestavěnou kartu - 1300mW, 802.11ac, 2x2 rádio Bezdrátové vlastnosti Vysílací výkon [dBm]:  30 Bezdrátové frekvence [GHz]:  5 Přenosová rychlost WiFi - 5GHz [Mb/s]:  866 WiFi standardy:  802.11a, 802.11n, 802.11ac Fyzické charakteristiky Provedení:  RouterBOARD Provozní teplota [°C]:  -40 až 70 Hloubka [mm]:  105 Šířka [mm]:  105 Výška [mm]:  15 Hardware CPU:  QCA9557 Počet CPU jader:  1 RAM [MB]:  128 Frekvence CPU [MHz]:  720 Velikost uložiště [MB]:  128 Konektory a rozhraní Slot na SIM kartu:  Ano VF konektory:  (2) MMCX Počet LAN portů:  1 Rychlosti LAN:  (1) 10/100/1000Mbps Gigabit LAN:  Ano Počet SFP portů:  1 Počet miniPCI-e slotů:  1 USB:  Ano Napájení Max. spotřeba energie [W]:  17 Napájení přes PoE:  8 .. 30V DC Typ napájení:  DC konektor, PoE Typy PoE:  Vstupní Napájení přes konektor/svorkovnici:  8 .. 30V DC Software Operační systém:  RouterOS - L4 Výchozí IP adresa:  192.168.88.1 Výchozí jméno a heslo:  admin / -

MIKROTIK RB922UAGS-5HPacD 802.11ac RouterBOARD Systémové řešení platforem firmy MikroTik pro poskytovatele bezdrátového připojení k síti Internet. Platforma s integrovaným miniPCI na novém standardu 802.11ac umožňující dosáhnout výrazně vyšších rychlostí (až 866Mbit datarate a 20/40/80MHz kanály). Jsou osazeny vykonným 720Mhz CPU s vynikajícím poměrem cena/výkon a umožňující nasazení jako router, firewall, bandwidth manager, CPE a další. Jednotka osazena širokou škálou rozhraní: 1x SFP cage 1x miniPCIe slot se SIM pro 3G/4G modem 1x USB port 1x Gigabit Ethernet port 2x MMCX connectors for the built in 802.11ac radio. Na bezdrátové části integrovaná elektrostatická ochrana efektivní do hodnoty generovaného napětí 16kV. Order code: RB922UAGS-5HPacD CPU: QCA9557 720MHz network processor Memory: 128MB DDR2 onboard memory Ethernet: One Gigabit port with Auto-MDI/X Wireless: QCA9882 5GHz 802.11ac, 2x MMCXconnectors, Dual chain SFP: 1x SFP cage available Extras: Beeper, signal and status LEDs, voltage and temperature sensors Expansion: USB 2.0 port, 1x MiniPCIe slot, SIM slot (requires 3g miniPCIe card) Power options: PoE-in: 8-30V DC on Ether1 (Non 802.3af). Consumption: 17W Dimensions: 105x105mm OS: MikroTik RouterOS, Level4 license ! UPOZORNĚNÍ ! Výrobce Mikrotik neposkytuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Pro venkovní instalace používat výhradně stíněnou kabeláž (FTP/SFTP) a jednotky korektně uzemnit (prostřednictvím integrovaného zemnícího členu či použitím ethernetové přepěťové ochrany).

MikroTik RB922UAGS-5HPacD

RB922UAGS-5HPacD je velmi dobře vybavený RouterBoard a navíc s podporou nového standardu 802.11ac. Lze je rozšířit o optický modul, miniPCI-e kartu a SIM kartu. RouterBoard podporuje 3G/4G modemy a lze k němu připojit i externí paměť. Tento RouterBoard je ideálním základem pro poskytovatele internetu. Díky podpoře standardu 802.11ac lze nabídnout klientům vyšší přenosové rychlosti, popř. lze RouterBoard využít pro páteřní spoj s rychlostí až 850 Mbps. V případě výpadku lze využít záložní konektivitu přes 3G/4G modem. Díky SFP slotu lze připojit RouterBoard rovnou k optické trase . Mezi další přednosti patří podpora miniPCI-e karty a možnost rozšíření o externí úložiště přes USB konektor. Dodáván je z vyšší licencí L4 .

Informace k systému RouterOS MikroTik

•   Začínáte-li s RouterOS MikroTik nebo potřebujete-li poradit se složitějším nastavením, můžete využít naší podpory.
•   Jak RouterBoard nastavit a spravovat se dozvíte na našich školeních.
•   Rady k nastavení a často kladené otázky lze najít v sekci Technická podpora.
•   Všechny RouterBoardy mají stejný systém RouterOS MikroTik.
•   Všechny zařízení s RouterOS MikroTik plně podporují IPv6, mají firewall, Queues, NAT a s licencí L4 podporují CAPsMAN server.
•   MikroTik lze nastavit přes webové rozhraní, přes mobilní aplikaci, anebo programem winbox, který je ke stažení na mikrotik.com.
•   MikroTik má "Quick Set" tedy možnost rychlého nastavení. Na výběr je z několika přednastavených profilů.

ZÁKLADNÍ SPECIFIKACE

Bezdrátový standard: 802.11a/n/ac

Frekvence procesoru: 720 MHz

RAM: 128 MB

PoE: Ano

Sériový Port: ne

Gigabit Ethernet port: 1

Operační systém: RouterOS

---

Užitečné odkazy a videa:

Prohlášení o shodě + uživatelský manuál

Nastavení zařízení přes rychlého průvodce Quick Set

Aplikace pro ovládání z mobilního telefonu

Resetování zařízení, funkce resetovacího tlačítka

Obnova systému RouterOS MikroTik přes utilitu Netinstall

Nastavení překladu adres (NAT)

Nastavení Load Balancing (rozdělení provozu mezi více internetových přípojek)

Nastavení Failover (přepnutí linky na záložní v případě výpadku)

---

Multiple uplinks using PCC & Load balancing

Static NAT & RouterOS

MikroTips: Netinstall

RouterBOARD RB922UAGS-5HPacD je velmi všestranný RouterBOARD, ideální pro montáž vlastního řešení. Integrovaná WiFi karta podporuje nový standard 802.11ac pro vysokorychlostní bezdrátové připojení (až 866Mbit s 20/40/80 MHz kanály). Dodává se s RouterOS L4 (AP) licencí. RouterBOARD obsahuje tyto rozhraní: •1x SFP port •1x miniPCI-e slot pro 3G / 4G modemy nebo WiFi karty •1x USB port •1x SIM slot pro použití s 3G / 4G modemem do USB •1x Gigabit LAN •2x MMCX konektor (pro vestavěnou kartu - 1300mW, 802.11ac, 2x2 rádio Parametry Název Hodnota Bezdrátové frekvence [GHz]: 5 CPU: QCA9557 Frekvence CPU [MHz]: 720 Gigabit LAN: Ano Hloubka [mm]: 105 LAN: (1) 10/100/1000Mbps Max. spotřeba energie [W]: 17 Napájení: 8 .. 30V DC Napájení přes PoE: 8 .. 30V DC Operační systém: RouterOS - L4 Počet CPU jader: 1 Počet LAN portů: 1 Počet miniPCI-e slotů: 1 Počet SFP portů: 1 PoE: Vstupní Provedení: RouterBOARD Provozní teplota [°C]: -40 až 70 Přenosová rychlost WiFi - 5GHz [Mb/s]: 866 RAM [MB]: 128 Slot na SIM kartu: Ano Šířka [mm]: 105 Typ napájení: DC konektor Typ napájení: PoE USB: Ano Velikost uložiště [MB]: 128 VF konektory: (2) MMCX Výchozí IP adresa: 192.168.88.1 Výchozí jméno a heslo: admin / - Vysílací výkon [dBm]: 30 Výška [mm]: 15 WiFi standardy: 802.11a WiFi standardy: 802.11n WiFi standardy: 802.11ac

RouterBOARD RB922UAGS-5HPacD je velmi všestranný RouterBOARD, ideální pro montáž vlastního řešení. Integrovaná WiFi karta podporuje nový standard 802.11ac pro vysokorychlostní bezdrátové připojení (až 866Mbit s 20/40/80 MHz kanály). Dodává se s RouterOS L4 (AP) licencí.

RouterBOARD RB922UAGS-5HPacD je velmi všestranný RouterBOARD, ideální pro montáž vlastního řešení. Integrovaná WiFi karta podporuje nový standard 802.11ac pro vysokorychlostní bezdrátové připojení (až 866Mbit s 20/40/80 MHz kanály). Dodává se s RouterOS L4 (AP) licencí.

Klíčové vlastnosti

• 1x SFP port
• 1x miniPCI-e slot pro 3G / 4G modemy nebo WiFi karty
• 1x USB port
• 1x SIM slot pro použití s 3G / 4G modemem do USB
• 1x Gigabit LAN
• 2x MMCX konektor (pro vestavěnou kartu - 1300mW, 802.11ac, 2x2 rádio

Systémové řešení platforem firmy MikroTik pro poskytovatele bezdrátového připojení k síti Internet. Platforma s integrovaným miniPCI na novém standardu 802.11ac umožňující dosáhnout výrazně vyšších rychlostí (až 866Mbit datarate a 20/40/80MHz kanály). Jsou osazeny vykonným 720Mhz CPU s vynikajícím poměrem cena/výkon a umožňující nasazení jako router, firewall, bandwidth manager, CPE a další. Jednotka osazena širokou škálou rozhraní: 1x SFP cage 1x miniPCIe slot se SIM pro 3G/4G modem 1x USB port 1x Gigabit Ethernet port 2x MMCX connectors for the built in 802.11ac radio. Na bezdrátové části integrovaná elektrostatická ochrana efektivní do hodnoty generovaného napětí 16kV. Order code: RB922UAGS-5HPacD CPU: QCA9557 720MHz network processor Memory: 128MB DDR2 onboard memory Ethernet: One Gigabit port with Auto-MDI/X Wireless: QCA9882 5GHz 802.11ac, 2x MMCXconnectors, Dual chain SFP: 1x SFP cage available Extras: Beeper, signal and status LEDs, voltage and temperature sensors Expansion: USB 2.0 port, 1x MiniPCIe slot, SIM slot (requires 3g miniPCIe card) Power options: PoE-in: 8-30V DC on Ether1 (Non 802.3af). Consumption: 17W Dimensions: 105x105mm OS: MikroTik RouterOS, Level4 license ! UPOZORNĚNÍ ! Výrobce Mikrotik neposkytuje záruku na zařízení poškozená přepětím. Zařízení je třeba adekvátně chránit proti indukovanému elektrostatickému přepětí či přepěťovým špičkám na silovém vedení. Pro venkovní instalace používat výhradně stíněnou kabeláž (FTP/SFTP) a jednotky korektně uzemnit (prostřednictvím integrovaného zemnícího členu či použitím ethernetové přepěťové ochrany). GPSR kontakt: Mikrotikls SIA Unijas iela 2, LV-1039 Riga, Latvia [email protected]

RouterBOARD RB922UAGS-5HPacD je velmi všestranný RouterBOARD, ideální pro montáž vlastního řešení. Integrovaná WiFi karta podporuje nový standard 802.11ac pro vysokorychlostní bezdrátové připojení (až 866Mbit s 20/40/80 MHz kanály). Dodává se s RouterOS L4 (AP) licencí. RouterBOARD obsahuje tyto rozhraní: 1x SFP port 1x miniPCI-e slot pro 3G / 4G modemy nebo WiFi karty 1x USB port 1x SIM slot pro použití s 3G / 4G modemem do USB 1x Gigabit LAN 2x MMCX konektor (pro vestavěnou kartu - 1300mW, 802.11ac, 2x2 rádio Technické parametry: Bezdrátové vlastnosti Vysílací výkon [dBm]: 30 Bezdrátové frekvence [GHz]: 5 Přenosová rychlost WiFi - 5GHz [Mb/s]: 866 WiFi standardy: 802.11a, 802.11n, 802.11ac Fyzické charakteristiky Provedení: RouterBOARD Provozní teplota [°C]: -40 až 70 Hloubka [mm]: 105 Šířka [mm]: 105 Výška [mm]: 15 Hardware RAM [MB]: 128 CPU: QCA9557 Frekvence CPU [MHz]: 720 Počet CPU jader: 1 Velikost uložiště [MB]: 128 Konektory a rozhraní Slot na SIM kartu: Ano VF konektory: (2) MMCX Rychlosti LAN: (1) 10/100/1000Mbps Gigabit LAN: Ano Rychlosti SFP/SFP+: (1) 1000Mbps Počet miniPCI-e slotů: 1 USB: Ano Napájení Max. spotřeba energie [W]: 17 Napájení přes PoE: 8 .. 30V DC Typ napájení: DC konektor, PoE Typy PoE: Vstupní Napájení přes konektor/svorkovnici: 8 .. 30V DC Software Operační systém: RouterOS - L4 Výchozí IP adresa: 192.168.88.1 Výchozí jméno a heslo: admin / -

RouterBOARD RB922UAGS-5HPacD je velmi všestranný RouterBOARD, ideální pro montáž vlastního řešení. Integrovaná Wi-Fi karta podporuje nový standard 802.11ac pro vysokorychlostní bezdrátové připojení (až 866 Mbit s 20/40/80MHz kanály). Dodává se s RouterOS L4 (AP) licencí.

Klíčové vlastnosti

• 1x SFP port
• 1x miniPCI-e slot pro 3G / 4G modemy nebo Wi-Fi karty
• 1x USB port
• 1x SIM slot pro použití s 3G / 4G modemem do USB
• 1x Gigabit LAN
• 2x MMCX konektor pro vestavěnou kartu - 1300 mW, 802.11ac, 2x2 rádio

RouterBOARD RB922UAGS-5HPacD je velmi všestranný RouterBOARD, ideální pro montáž vlastního řešení. Integrovaná WiFi karta podporuje nový standard 802.11ac pro vysokorychlostní bezdrátové připojení (až 866Mbit s 20/40/80 MHz kanály). Dodává se s RouterOS L4 (AP) licencí. RouterBOARD obsahuje tyto rozhraní:

• 1x SFP port
• 1x miniPCI-e slot pro 3G / 4G modemy nebo WiFi karty
• 1x USB port
• 1x SIM slot pro použití s 3G / 4G modemem do USB
• 1x Gigabit LAN
• 2x MMCX konektor (pro vestavěnou kartu - 1300mW, 802.11ac, 2x2 rádio

Mikrotik RB922UAGS-5HPacD. Typ produktu: Základová deska, Kompatibilita zařízení: Router. Wi-Fi standard: Wi-Fi 5 (802.11ac), Maximální přenosová rychlost dat přes WLAN: 866 Mbit/s, Síťové standardy: IEEE 802.11a, IEEE 802.11ac, IEEE 802.11n. Typy přepínaných ethernetových portů RJ-45: Gigabit Ethernet (10/100/1000), Typ USB portu: USB Typ-A. Napájecí konektor: DC konektor, Maximální spotřeba energie: 17 W, Stejnosměrné vstupní napětí: 8 - 30 V. Šířka: 105 mm, Hloubka: 105 mm

MikroTik RouterBOARD RB922UAGS-5HPacD

RB922UAGS-5HPacD je velmi univerzální routerboard. Disponuje 5GHz bezdrátovou kartou (QCA9882) s podporou nejnovějšího standartu 802.11ac (zpětně kompatibilní s 802.11a/n). Dosahuje rychlostí až 866Mbps. Šířka kanálu lze definovat: 20/40/80MHz. Konektory jsou typu MMCX. K dispozici je jeden SFP slot (1.25Gbps), miniPCIe slot + slot pro SIM (lze tak připojit nejrůznější 3G/4G modemy), USB slot a jeden gigabitový ethernetový port.

DATASHEET

Balení obsahuje: RouterBOARD RB922UAGS-5HPacD

Napájecí zdroje, pigtaily, krabičky a ostatní příslušenství je třeba zakoupit samostatně.

Technické specifikace:

Frekvence CPU	720MHz
Typ CPU	QCA9557
RAM	128MB DDR2
Počet LAN portů	1
Gigabitové porty	Ano
Počet Mini-PCIe	1 (+ slot pro SIM)
Integr. bezdrátová karta	Ano (802.11a/n/ac, 2x2MIMO)
Paměťová karta	Ne
USB	Ano
Napájení Jack	8-30V DC
Podpora 802.3af	Ne
PoE	8-30V DC na portu Ether1
Senzor napětí	Ano
Senzor teploty CPU	Ano
Senzor teploty PCB	Ano
Operační systém	RouterOS
Rozsah pracovních teplot	-40C až 70C
Licence	L4
Rozměry	105x105mm
Spotřeba	max. 17W

Užitečné odkazy:

• Diagnostika vadné jednotky
• Jak se bránit ESD
• veškeré informace o produktech společnosti MikroTik
• aktuální verze RouterOS ke stažení
• aktuální verze WinBoxu
• výpočet parametrů bezdrátového spoje
