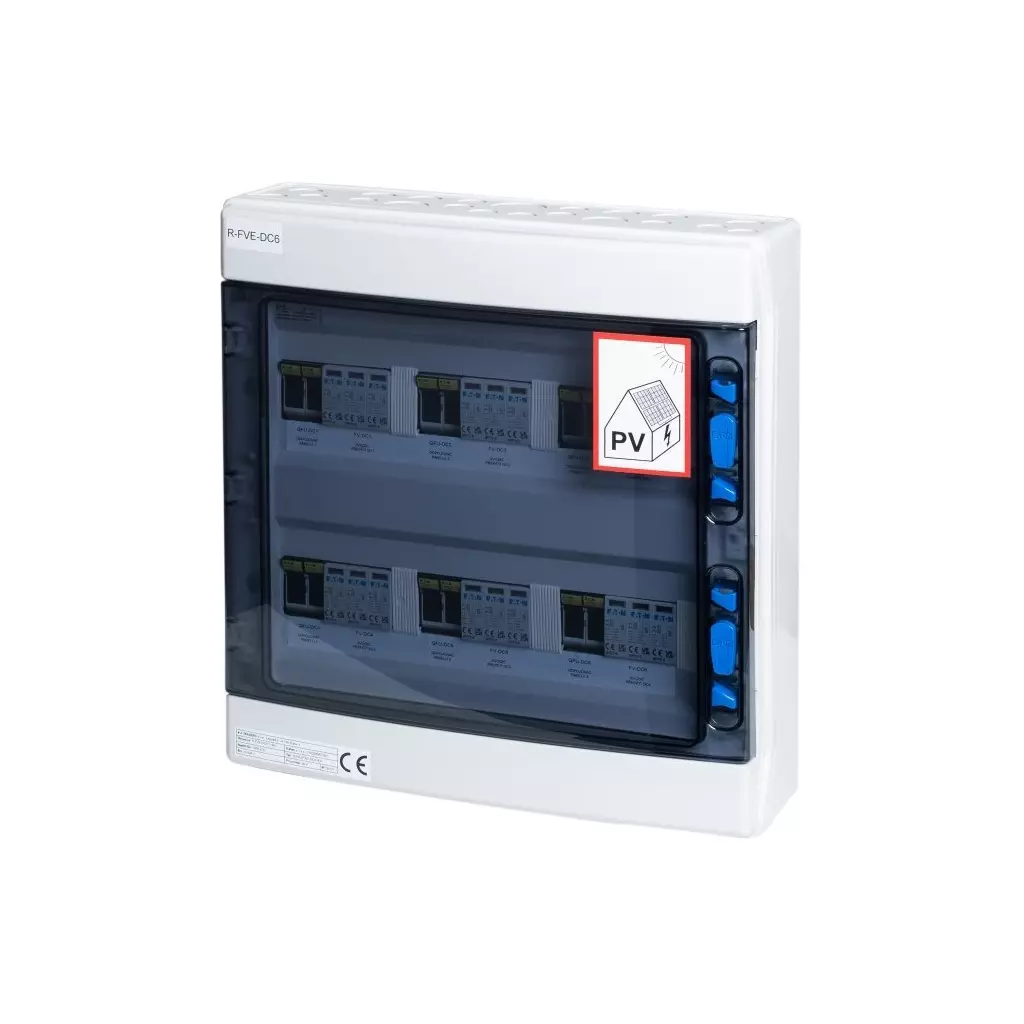

Solarmi DC6 osazený rozvaděč pro fotovoltaiku, 6x svodič, 6x odpojovač, pojistky
Kód zboží (ID): 6132049
vytisknout
Stav zboží:
Nové
Dostupnost:
není skladem
Datum odeslání:
Neznámé
Výrobce:
XTEND Solarmi
Kód zboží:
6132049
Číslo zboží (PN):
R-FVE-DC6
EAN:
8594217350598
Záruka koncový zákazník:
24 měsíců
Záruka při koupi na IČO:
24 měsíců
Cena bez DPH: *
14766.88 Kč
Cena vč. DPH: *
17868 Kč
* - cena uvedena vč. recyklačních a autorských poplatků.
Popis produktu:
Rozváděč DC6 (T1+T2), domovní rozvodnice, řada PNS. DC rozváděč určený pro montáž na zeď, IP65/20 sloužící jako vstupní rozváděč od fotovoltaických panelů (ke střídači) pro celé portfolio fotovoltaických elektráren. Jeho výhodou je kompaktní velikost a možnost snadného seskládání s ostatními rozvaděči vedle sebe nebo pod sebe. To umožňuje instalaci i v prostorách s omezeným místem.
- Splňuje normu/požadavky dle ČSN EN IEC 61439-2 ed. 2
- Šedá rozvodnice z ABS, plastové průhledné dveře z polykarbonátu, zadní kryt součást rozvaděčové skříně
- Stupeň krytí IP65/20 & Mechanická odolnost IK08
- Třída ochrany II (plně izolované)
- Včetně N/PE svorkovnice
- 2 řady, 36 modulů, DIN lišta
- Jmenovité napětí 415 V AC & Jmenovité izolační napětí 1000 V AC / 1500 V AC
V rozváděči je osazen svodič přepětí DC s pojistkovými odpínači včetně gPV pojistek pro jištění DC vstupu do střídače.
Soupis komponent: 1× Rozvodnice NA omítku IP65, průhledné dveře, 2 řady, 36 modulů 6× Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000 V DC, max. zkratový proud 1000 A 12× Ultra rychlá válcová pojistka pro fotovoltaiku, norma UL, 10 × 38 mm, DC 1100 V (15 A) 6× Pojistkový odpojovač, fotovoltaické aplikace, 2polový, AC 1000 V, 30 A, 10 × 38 mm
ZÁKLADNÍ SPECIFIKACE
Určení: pro fotovoltaiku Osazeno: ano Materiál: plast Rozměry: 436 × 418 × 148 mm
Rozváděč AZT DC6, T1+T2 IKA - profesionální DC rozváděč pro 6 stringů s přepěťovou ochranou T1+T2 - s vysokým krytím a spolehlivostí
? Termín dodání
Jedná se o zboží na objednávku, kde je termín dodání cca 3–4 pracovní dny od vytvoření objednávky.
Rozváděč AZT DC6, T1+T2 IKA je navržen jako vstupní DC rozváděč pro fotovoltaické elektrárny všech velikostí, které využívají až 6 samostatných stringů solárních panelů.
Díky kompaktním rozměrům a vysokému krytí IP65 je ideální pro profesionální instalace v náročnějších podmínkách – například venkovní technické boxy, vlhké nebo prašné provozy a stísněné prostory.
Rozváděč je plně připraven k provozu, obsahuje kompletní DC jištění i svodiče přepětí T1+T2, a je certifikován pro napětí až 1000 V DC a proud 32 A na string.
Maximální ochrana vaší fotovoltaiky díky svodičům T1+T2
Každý string je chráněn samostatným DC svodičem přepětí kombinovaného typu T1+T2 (B+C), což výrazně zvyšuje bezpečnost proti přepětí způsobenému bleskem, spínacími jevy či indukcemi v síti. Použité svodiče EATON SPPVT12-10-2+PE jsou certifikované pro přímé použití ve fotovoltaických aplikacích.
Tato ochrana je zcela nezbytná u větších fotovoltaických polí a při instalacích v oblastech s vyšším rizikem bleskových výbojů.
Bezpečné jištění každého stringu s pojistkovými odpínači a gPV pojistkami
V každé větvi je instalován dvoupólový pojistkový odpínač EATON CHPV2U, osazený ultrarychlými gPV pojistkami (ETI/EOZ 15 A / 1000 V DC). Tyto pojistky poskytují rychlou ochranu při zkratu či přetížení na úrovni jednotlivých stringů a zároveň zajišťují možnost odpojení při servisních pracích.
Oddělené odpínače a svodiče pro každý string umožňují lepší přehlednost a bezpečnost při revizi, údržbě nebo poruše.
Modulární konstrukce a snadná kombinace s AC rozváděči EATON IKA
Rozváděč je postaven na rozvodnici EATON IKA-2/36-ST, která nabízí dvě řady pro 36 modulů s krytím IP65 a průhlednými dvířky. Díky tomu je ideální pro instalace vedle AC rozváděčů řady R-AC-N0-IKA, se kterými lze vytvářet přehledné sestavy rozvodů FVE.
Rozvodnice umožňuje montáž na zeď, a díky své velikosti je vhodná i do stísněných rozvodových skříní nebo nástěnných systémů.
Klíčové výhody oproti běžným DC rozváděčům
-
Pro až 6 stringů – vhodné i pro větší FVE instalace
-
Certifikované přepěťové ochrany typu T1+T2 – vyšší bezpečnost
-
Individuální jištění každé větve pomocí odpínačů a gPV pojistek
-
Krytí IP65 – vhodné i do venkovního nebo prašného prostředí
-
Kompatibilní s dalšími rozváděči EATON IKA
-
Připraven k okamžitému použití a montáži
Technické specifikace
| Kategorie | Hodnota / Popis |
|---|---|
| Použití | DC vstupní rozváděč od FVE panelů do střídače |
| Počet stringů | 6 – každá větev samostatně jištěná a chráněná |
| Napětí | Max. 1000 V DC – plně kompatibilní s běžnými FV střídači |
| Max. proud na větev | 32 A – pro výkonné a dlouhé stringy |
| Přepěťová ochrana | T1+T2 (B+C) – 6× DC svodič EATON SPPVT12-10-2+PE |
| Jištění stringů | 6× dvoupólový pojistkový odpínač CHPV2U + 12× gPV pojistka 15 A / 1000 V DC |
| Rozvodnice | EATON IKA-2/36-ST, 2 řady, 36 modulů, IP65 |
| Montáž | Na zeď (vnitřní i chráněné venkovní instalace) |
| Krytí | IP65/20 – velmi vysoké krytí proti vniknutí vody a prachu |
| Certifikace | Ano – komponenty splňují ČSN EN + UL normy pro FV systémy |
| Možnost kombinace s | Rozváděče EATON IKA pro AC část (např. R-AC-50-N0-IKA) |
FAQ – Časté dotazy
Je rozváděč vhodný pro venkovní použití? Ano, díky krytí IP65 je rozváděč vhodný i do vlhkého nebo prašného prostředí, např. technická místnost, stříška, venkovní rozvaděčový box.
Lze ho použít pro menší FVE s méně než 6 stringy? Ano, nevyužité vstupy lze bezpečně ponechat nezapojené nebo rezervovat pro budoucí rozšíření.
Jaký typ střídače k tomuto rozváděči patří? Rozváděč je univerzální pro všechny typy střídačů s DC vstupem do 1000 V, typicky hybridní i síťové měniče s více MPPT vstupy.
Je nutné rozváděč revidovat? Ano, stejně jako ostatní elektrozařízení musí být před uvedením do provozu revidován dle platných norem (dle vyhl. 194/2022 Sb.).
