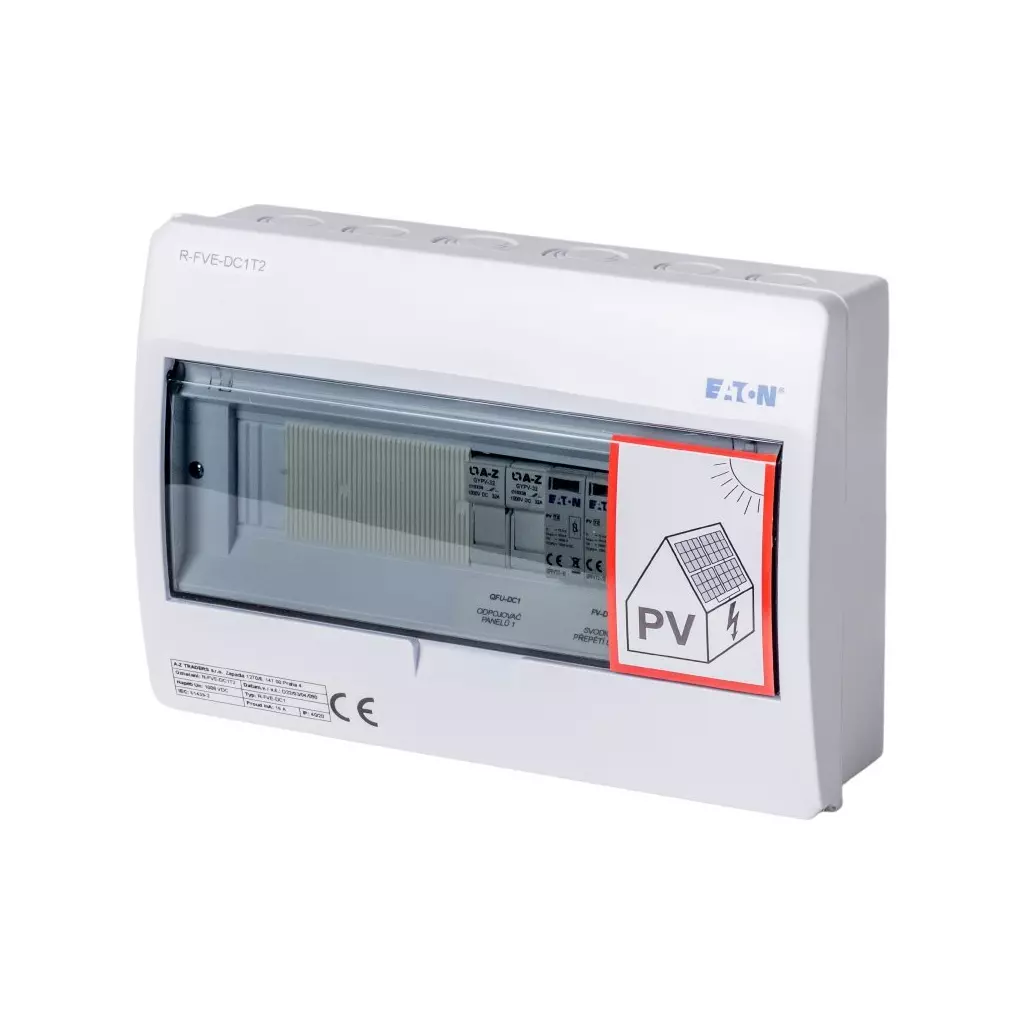

Solarmi DC1T2 osazený rozvaděč pro fotovoltaiku, svodič, odpojovač, pojistky

Kompletní certifikovaný rozvaděč chránící DC vedení o max. napětí 1000 V. Tento typ je určen pro povrchovou montáž a obsahuje dvoupólový pojistkový odpojovač a svodič přepětí pro ochranu jednoho stringu fotovoltaického systému. Jednotlivé komponenty umístěné na DIN liště jsou mezi sebou již propojeny, což zajišťuje úsporu času při montáži. 280347 EATON BC-O-1/12-ECO Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů 1 286521 EATON PL6-B16/1 Jistič PL6, char B, 1-pólový, Icn=6kA, In=16A 1 262674 EATON PL6-B10/1 Jistič PL6, char B, 1-pólový, Icn=6kA, In=10A 2 112921 EATON PF6-25/4/003-A Chránič Ir=250A, typ A, 2-pól, Idn=0.03A, In=25A 1 266876 EATON Z-SD230-BS Zásuvka na DIN lištu s clonkami a kolíkem 2

Xtend Solarmi DC1T2 osazený rozvaděč

Kompletní certifikovaný rozvaděč chránící DC vedení o max. napětí 1000 V. Určený pro povrchovou montáž. Obsahuje dvoupólový pojistkový odpojovač a svodič přepětí pro ochranu jednoho řetězce (stringu) fotovoltaického systému. Jednotlivé komponenty umístěné na DIN liště jsou mezi sebou již propojeny, což zajišťuje úsporu času při montáži.

• Splňuje normu/požadavky dle ČSN EN 61439-1 ed. 2:12 a ČSN EN 61439-2 ed. 2:12
• Bílá rozvodnice z ABS, plastové průhledné dveře z polykarbonátu
• Stupeň krytí IP40/20 & Mechanická odolnost IK05
• Třída ochrany II (plně izolované)
• Zkratová odolnost 10 kA
• 1 řada, 12 modulů, DIN lišta
• Jmenovité napětí 1000 V DC
• Jmenovitý proud 32 A

Soupis komponent: 1× Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů (EATON BC-O-1/12-ECO) 1× Svodič přepětí T1+T2 (I+II, B+C), fotovoltaické aplikace 1000V DC, max. zkrat. proud 1000A (EATON SPPVT12-10-2+PE) 2× Ultra rychlá válcová pojistka pro fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A (EATON/ETI/OEZ CH10x38 gPV 16A/1000V DC) 1× Pojistkový odpojovač, fotovoltaické aplikace, 2-pole, 1000V AC / 30A, C10 [10x38mm] (EATON CHPV2U)

ZÁKLADNÍ SPECIFIKACE

Určení: pro fotovoltaiku Osazeno: ano Materiál: plast Rozměry: 303 × 212 × 98 mm

Kompletní certifikovaný rozvaděč chránící DC vedení o max. napětí 1000 V. Určený pro povrchovou montáž. Obsahuje dvoupólový pojistkový odpojovač a svodič přepětí pro ochranu jednoho řetězce (stringu) fotovoltaického systému. Jednotlivé komponenty umístěné na DIN liště jsou mezi sebou již propojeny, což zajišťuje úsporu času při montáži. - Splňuje normu/požadavky dle ČSN EN 61439-1 ed. 2:12 a ČSN EN 61439-2 ed. 2:12 - Bílá rozvodnice z ABS, plastové průhledné dveře z polykarbonátu - Stupeň krytí IP40/20 & Mechanická odolnost IK05 - Třída ochrany II (plně izolované) - Zkratová odolnost 10 kA - 1 řady, 12 modulů, DIN lišta - Jmenovité napětí 1000 V DC - Jmenovitý proud 32 A Soupis komponent: 1× Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů 1× Jistič PL6, char B, 1pólový, Icn=6 kA, In=16 A 2× Jistič PL6, char B, 1pólový, Icn=6 kA, In=10 A 1× Chránič Ir=250 A, typ A, 2pól, Idn=0,03 A, In=25 A 2× Zásuvka na DIN lištu s clonkami a kolíkem 1x EATON BC-O-1/12-ECO, Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů 1x EATON PL6-B16/1, Jistič PL6, char B, 1-pólový, Icn=6kA, In=16A 2x EATON PL6-B10/1, Jistič PL6, char B, 1-pólový, Icn=6kA, In=10A 1x EATON PF6-25/4/003-A, Chránič Ir=250A, typ A, 2-pól, Idn=0.03A, In=25A 2x EATON Z-SD230-BS, Zásuvka na DIN lištu s clonkami a kolíkem ZÁKLADNÍ SPECIFIKACE Určení: pro fotovoltaiku Osazeno: ano Materiál: plast Upozornění: Zařízení smí instalovat pouze oprávněná osoba s elektrotechnickou kvalifikací. Nesprávné zapojení/nastavení výrobku a dalších prvků v instalaci může vést k jejich poškození a nevratným škodám a úrazu elektrickým proudem. Reklamace z důvodu nesprávného zapojení/nastavení nemohou být akceptovány. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.

Rozvaděč R-FVE-DC1T2 EATON, T2 (1000V DC / 32A) pro 1 string IP40 certifikovaný



Kompletní certifikovaný DC rozváděč včetně protokolu o zkoušce určený pro montáž na zeď, IP40 sloužící jako vstupní rozváděč od fotovoltaických panelů (ke střídači) pro celé portfolio fotovoltaických elektráren.

V rozváděči je osazen svodič přepětí DC s pojistkovými odpínači včetně gPV pojistek pro jištění DC vstupu do střídače.

Jednotlivé komponenty umístěné na DIN liště jsou mezi sebou již propojeny, což zajišťuje úsporu času při montáži.



Soupis komponent
