Solarmi ACZ3 osazený rozvaděč pro fotovoltaiku, jističe, chránič, 10kW 3f, backup

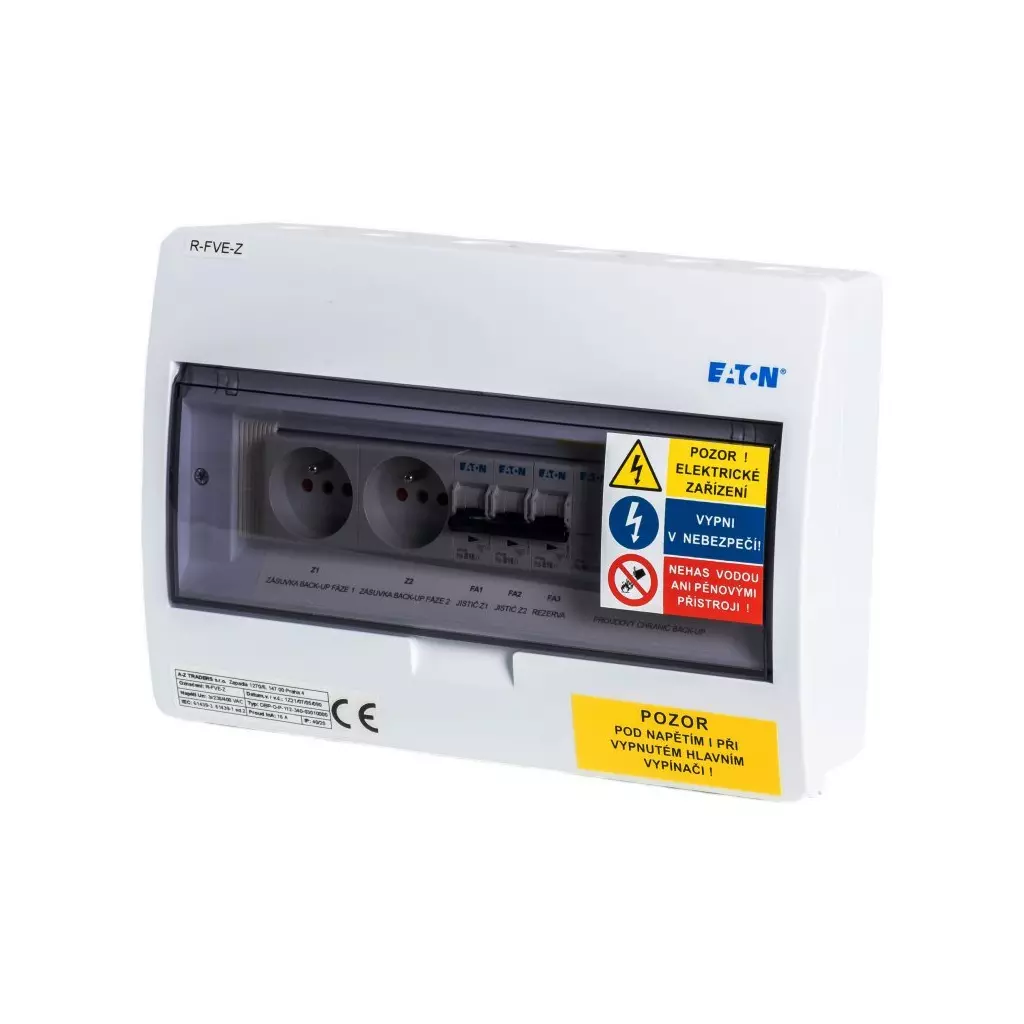

Xtend Solarmi ACZ3 osazený rozvaděč

AC rozvaděč určený pro montáž na zeď, třída ochrany II, IP40/20, sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET). Ideální tam, kde není možné využít vybrané okruhy pro zálohu ve stávajícím rozvaděči, ale lze využít pouze zásuvky a rezervní jistič pro vybrané spotřebiče. Jeho výhodou je kompaktní velikost a možnost snadného seskládání s ostatními AC rozvaděči vedle sebe nebo pod sebe. To umožňuje instalaci i v prostorách s omezeným místem.

V rozvaděči je osazen jistič B16/1 pro jištění dvou zásuvek a jedné rezervy pro samostatný spotřebič ze zálohy střídače a proudový chránič typu A.

Vhodné kombinovat s rozváděčem R-FVE-DC1, R-FVE-DC2 pro stejnosměrnou část instalace a rozváděčem R-FVE-M4, jenž je určený pro vstup střídače.

• Splňuje normu/požadavky dle ČSN EN IEC 61439-3 a 61439-1 edice 2
• Bílá plastová rozvodnice + plastové dveře z kouřového organického skla
• Stupeň krytí IP40 & Mechanická odolnost IK05
• Včetně N/PE svorkovnice
• 1 řada, 12 modulů, DIN lišty
• Jmenovité napětí 400 V AC & Jmenovité izolační napětí 400 V AC

Soupis komponent: 1× Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů 1× Jistič PL6, char B, 1pólový, Icn = 6 kA, In = 16 A 1× Chránič Ir = 250 A, typ A, 4pól, I dn = 0,03 A, In = 40 A 2× Zásuvka na DIN lištu s clonkami a kolíkem

ZÁKLADNÍ SPECIFIKACE

Určení: pro fotovoltaiku Osazeno: ano Materiál: plast Hmotnost: 1,9 kg Rozměry: 303 × 212 × 98 mm

Xtend Solarmi ACZ3 osazený rozvaděč

AC rozvaděč určený pro montáž na zeď, třída ochrany II, IP40/20, sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET). Ideální tam, kde není možné využít vybrané okruhy pro zálohu ve stávajícím rozvaděči, ale lze využít pouze zásuvky a rezervní jistič pro vybrané spotřebiče. Jeho výhodou je kompaktní velikost a možnost snadného seskládání s ostatními AC rozvaděči vedle sebe nebo pod sebe. To umožňuje instalaci i v prostorách s omezeným místem.

V rozvaděči je osazen jistič B16/1 pro jištění dvou zásuvek a jedné rezervy pro samostatný spotřebič ze zálohy střídače a proudový chránič typu A.

Vhodné kombinovat s rozváděčem R-FVE-DC1, R-FVE-DC2 pro stejnosměrnou část instalace a rozváděčem R-FVE-M4, jenž je určený pro vstup střídače.

• Splňuje normu/požadavky dle ČSN EN IEC 61439-3 a 61439-1 edice 2
• Bílá plastová rozvodnice + plastové dveře z kouřového organického skla
• Stupeň krytí IP40 & Mechanická odolnost IK05
• Včetně N/PE svorkovnice
• 1 řada, 12 modulů, DIN lišty
• Jmenovité napětí 400 V AC & Jmenovité izolační napětí 400 V AC

Soupis komponent: 1× Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů 1× Jistič PL6, char B, 1pólový, Icn = 6 kA, In = 16 A 1× Chránič Ir = 250 A, typ A, 4pól, I dn = 0,03 A, In = 40 A 2× Zásuvka na DIN lištu s clonkami a kolíkem

ZÁKLADNÍ SPECIFIKACE

Určení: pro fotovoltaiku Osazeno: ano Materiál: plast Hmotnost: 1,9 kg Rozměry: 303 × 212 × 98 mm

AC rozvaděč určený pro montáž na zeď, třída ochrany II, IP40/20, sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET). Ideální tam, kde není možné využít vybrané okruhy pro zálohu ve stávajícím rozvaděči, ale lze využít pouze zásuvky a rezervní jistič pro vybrané spotřebiče. Jeho výhodou je kompaktní velikost a možnost snadného seskládání s ostatními AC rozvaděči vedle sebe nebo pod sebe. To umožňuje instalaci i v prostorách s omezeným místem. V rozvaděči je osazen jistič B16/1 pro jištění dvou zásuvek a jedné rezervy pro samostatný spotřebič ze zálohy střídače a proudový chránič typu A. Vhodné kombinovat s rozváděčem R-FVE-DC1, R-FVE-DC2 pro stejnosměrnou část instalace a rozváděčem R-FVE-M4, jenž je určený pro vstup střídače. - Splňuje normu/požadavky dle ČSN EN IEC 61439-3 a 61439-1 edice 2 - Bílá plastová rozvodnice + plastové dveře z kouřového organického skla - Stupeň krytí IP40 & Mechanická odolnost IK05 - Včetně N/PE svorkovnice - 1 řada, 12 modulů, DIN lišty - Jmenovité napětí 400 V AC & Jmenovité izolační napětí 400 V AC Soupis komponent: 1× Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů 1× Jistič PL6, char B, 1pólový, Icn = 6 kA, In = 16 A 1× Chránič Ir = 250 A, typ A, 4pól, I dn = 0,03 A, In = 40 A 2× Zásuvka na DIN lištu s clonkami a kolíkem 1x Eaton BC-O-1/12-ECO, Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů 1x Eaton PL6-B16/1, Jistič PL6, char B, 1-pólový, Icn=6kA, In=16A 1x Eaton PF6-40/4/003-A, Chránič Ir=250A, typ A, 4-pól, Idn=0.03A, In=40A 2x Eaton Z-SD230-BS, Zásuvka na DIN lištu s clonkami a kolíkem ZÁKLADNÍ SPECIFIKACE Určení: pro fotovoltaiku Osazeno: ano Materiál: plast Hmotnost: 1,9 kg Rozměry: 303 × 212 × 98 mm Upozornění: Zařízení smí instalovat pouze oprávněná osoba s elektrotechnickou kvalifikací. Nesprávné zapojení/nastavení výrobku a dalších prvků v instalaci může vést k jejich poškození a nevratným škodám a úrazu elektrickým proudem. Reklamace z důvodu nesprávného zapojení/nastavení nemohou být akceptovány. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.

Xtend Solarmi ACZ3 osazený rozvaděč

AC rozvaděč určený pro montáž na zeď, třída ochrany II, IP40/20, sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET). Ideální tam, kde není možné využít vybrané okruhy pro zálohu ve stávajícím rozvaděči, ale lze využít pouze zásuvky a rezervní jistič pro vybrané spotřebiče. Jeho výhodou je kompaktní velikost a možnost snadného seskládání s ostatními AC rozvaděči vedle sebe nebo pod sebe. To umožňuje instalaci i v prostorách s omezeným místem.

V rozvaděči je osazen jistič B16/1 pro jištění dvou zásuvek a jedné rezervy pro samostatný spotřebič ze zálohy střídače a proudový chránič typu A.

Vhodné kombinovat s rozváděčem R-FVE-DC1, R-FVE-DC2 pro stejnosměrnou část instalace a rozváděčem R-FVE-M4, jenž je určený pro vstup střídače.

• Splňuje normu/požadavky dle ČSN EN IEC 61439-3 a 61439-1 edice 2
• Bílá plastová rozvodnice + plastové dveře z kouřového organického skla
• Stupeň krytí IP40 & Mechanická odolnost IK05
• Včetně N/PE svorkovnice
• 1 řada, 12 modulů, DIN lišty
• Jmenovité napětí 400 V AC & Jmenovité izolační napětí 400 V AC

Soupis komponent: 1× Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů 1× Jistič PL6, char B, 1pólový, Icn = 6 kA, In = 16 A 1× Chránič Ir = 250 A, typ A, 4pól, I dn = 0,03 A, In = 40 A 2× Zásuvka na DIN lištu s clonkami a kolíkem

ZÁKLADNÍ SPECIFIKACE

Určení: pro fotovoltaiku Osazeno: ano Materiál: plast Hmotnost: 1,9 kg Rozměry: 303 × 212 × 98 mm

AC rozváděč určený pro určený pro montáž na zeď, IP40/20 sloužící jako výstupní rozváděč (u střídače) pro třífázové fotovoltaické elektrárny (typicky střídač GoodWe 4 až 10K-ET). Tam, kde není možné využít vybrané okruhy pro zálohu ve stávajícím rozváděči, ale lze využít pouze zásuvky a rezervní jistič pro vybrané spotřebiče. Jeho výhodou je malý rozměr, možnost »skládat« se s ostatními AC rozváděči vedle sebe nebo pod sebe, čímž je možné je nainstalovat i do prostoru, kde je problém s nedostatkem volného místa. V rozváděči je osazen jistič B16/1 pro jištění dvou zásuvek a jedné rezervy pro samostatný spotřebič ze zálohy střídače a proudový chránič typu A. Vhodné kombinovat s rozváděčem R-FVE-DC1, R-FVE-DC2 pro stejnosměrnou část instalace a rozváděčem R-FVE-M4, jenž je určený pro vstup střídače. 280347 EATON BC-O-1/12-ECO Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů 1 286521 EATON PL6-B16/1 Jistič PL6, char B, 1-pólový, Icn=6kA, In=16A 1 112933 EATON PF6-40/4/003-A Chránič Ir=250A, typ A, 4-pól, Idn=0.03A, In=40A 1 266876 EATON Z-SD230-BS Zásuvka na DIN lištu s clonkami a kolíkem 2

Xtend Solarmi ACZ3 osazený rozvaděč

AC rozvaděč určený pro montáž na zeď, třída ochrany II, IP40/20, sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET). Ideální tam, kde není možné využít vybrané okruhy pro zálohu ve stávajícím rozvaděči, ale lze využít pouze zásuvky a rezervní jistič pro vybrané spotřebiče. Jeho výhodou je kompaktní velikost a možnost snadného seskládání s ostatními AC rozvaděči vedle sebe nebo pod sebe. To umožňuje instalaci i v prostorách s omezeným místem.

V rozvaděči je osazen jistič B16/1 pro jištění dvou zásuvek a jedné rezervy pro samostatný spotřebič ze zálohy střídače a proudový chránič typu A.

Vhodné kombinovat s rozváděčem R-FVE-DC1, R-FVE-DC2 pro stejnosměrnou část instalace a rozváděčem R-FVE-M4, jenž je určený pro vstup střídače.

• Splňuje normu/požadavky dle ČSN EN IEC 61439-3 a 61439-1 edice 2
• Bílá plastová rozvodnice + plastové dveře z kouřového organického skla
• Stupeň krytí IP40 & Mechanická odolnost IK05
• Včetně N/PE svorkovnice
• 1 řada, 12 modulů, DIN lišty
• Jmenovité napětí 400 V AC & Jmenovité izolační napětí 400 V AC

Soupis komponent: 1× Rozvodnice NA omítku, průhledné plast. dveře, 1 řada, 12 modulů 1× Jistič PL6, char B, 1pólový, Icn = 6 kA, In = 16 A 1× Chránič Ir = 250 A, typ A, 4pól, I dn = 0,03 A, In = 40 A 2× Zásuvka na DIN lištu s clonkami a kolíkem

ZÁKLADNÍ SPECIFIKACE

Určení: pro fotovoltaiku Osazeno: ano Materiál: plast Hmotnost: 1,9 kg Rozměry: 303 × 212 × 98 mm
