Solarmi AC32 osazený rozvaděč pro fotovoltaiku, jističe, chránič, 10kW 3f, plný automatický backup, 32A

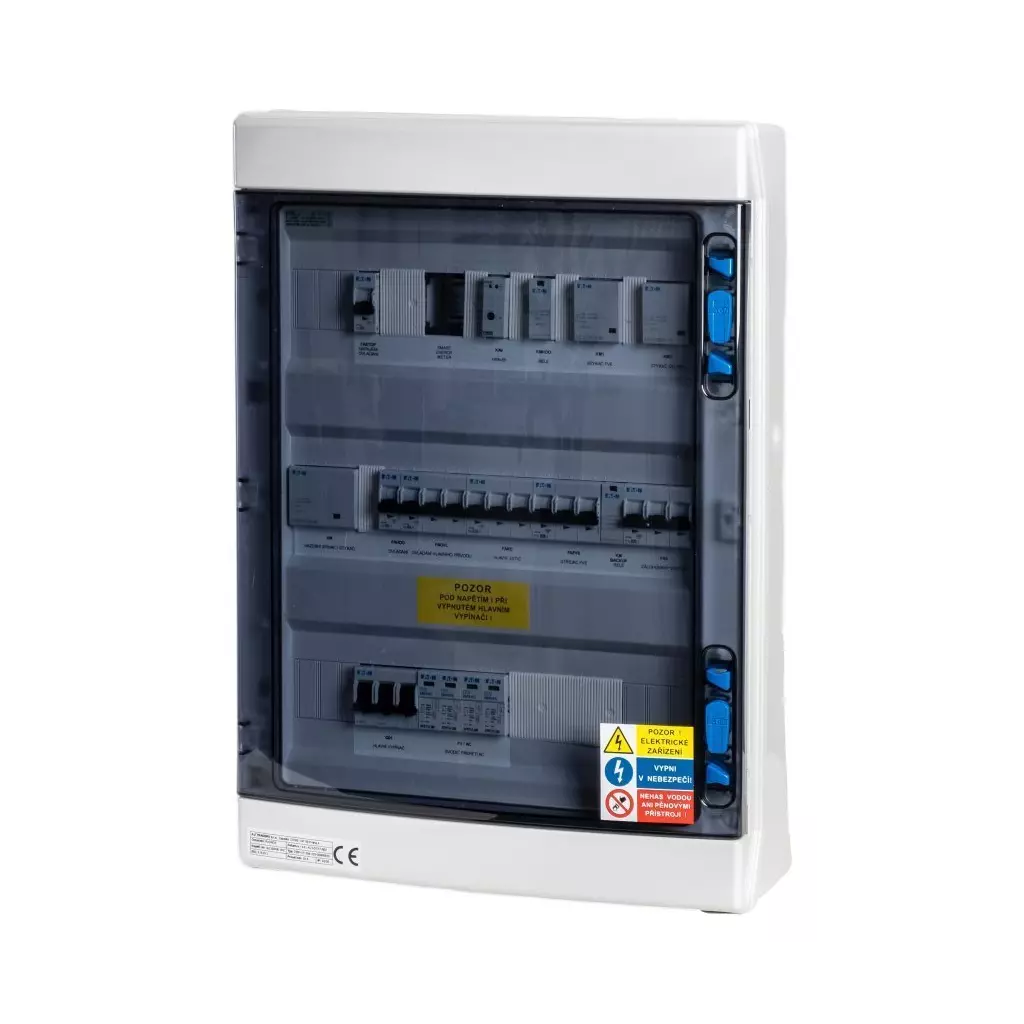

Xtend Solarmi AC32 osazený rozvaděč

AC rozváděč určený pro montáž na zeď, třída ochrany I+II, IP65, sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídače DEYE/Xtend Solarmi, Goodwe 4 až 10K-ET a další). Jeho výhodou je automatické přepnutí mezi standardním chodem ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku elektrické energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.

Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače), společné rozpadové místo i veškeré jištění je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie.

V rozváděči je připraveno i krizové odpojení střídače HDO (N0%) a příprava na osazení FIRE-SAFETY řešení. Typ GW32 je koncipován na hlavní jistič ve sloupku 32 A.

Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů). Tedy nejedná se o bezvýpadkové řešení zálohy.

• Splňuje normu/požadavky dle ČSN EN IEC 61439-3 a 61439-1 edice 2
• Kompaktní rozvodnice, vnitřní použití, IP65, řada IKA
• Včetně N/PE svorkovnice
• Profesionální provedení (ABS + dveře z polykarbonátu)
• 3 řady, 54 modulů, DIN lišty

Soupis komponent: 1× Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů 1× Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S 1× Hlavní spínač, 240 V, 40 A, 3HP 2× Jistič PL6, charakteristika B, 1pólový, Icn = 6 kA, In = 6 A 1× Hlídací napěťové relé 2× Instalační stykač, 230 V AC/50 Hz, 1S, 1R, 25 A 2× Instalační stykač, 230 V AC/50 Hz, 4S, 25 A 1× Instalační stykač, 230 V AC/50 Hz, 4S, 40 A 1× Jistič PL6, charakteristika B, 3pólový, Icn = 6 kA, In = 6 A 1× Jistič PL6, charakteristika B, 3pólový, Icn = 6 kA, In = 32 A 2× Jistič PL6, charakteristika B, 3pólový, Icn = 6 kA, In = 20 A

ZÁKLADNÍ SPECIFIKACE

Určení: pro fotovoltaiku Osazeno: ano Materiál: plast Hmotnost: 12,1 kg Rozměry: 586 × 418 × 148 mm

AC rozváděč určený pro montáž na zeď, IP65 sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET). Jeho výhodou je automatické přepnutí mezi standardním chodem ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku el. energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům. Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače) společné rozpadové místo i veškeré jištění je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie. V rozváděči je připraveno i krizové odpojení střídače HDO (N0%) a příprava na osazení FIRE-SAFETY řešení. Typ GW32 je koncipován na hlavní jistič ve sloupku 32A. Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů) – tedy nejedná se o bez výpadkové řešení zálohy. 174202 EATON IKA-3/54-ST Rozvodnice NA omítku IP65, průhledné dveře, 3 řady, 54 modulů 1 158331 EATON SPBT12-280/4 Svodič přepětí třídy T1+T2 (B+C), 4pól sada pro TN-S 1 276272 EATON IS-40/3 Hlavní spínač, 240V, 40A, 3HP 1 286518 EATON PL6-B6/1 Jistič PL6, charakteristika B, 1-pólový, Icn=6kA, In=6A 2 3722 ELKO EP HRN-55 Hlídací napěťové relé 1 193886 EATON Z-SCH230/1/25-11 Instalační stykač, 230VAC/50Hz,1S,1R, 25A 2 248847 EATON Z-SCH230/25-40 Instalační stykač, 230VAC/50Hz, 4S, 25A 2 248852 EATON Z-SCH-230/40-40 Instalační stykač, 230VAC/50Hz, 4S, 40A 1 286586 EATON PL6-B6/3 Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A 1 286591 EATON PL6-B32/3 Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=32A 1 286590 EATON PL6-B20/3 Jistič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A 2

Rozváděč R-FVE-GW32 – třída ochrany I+II



AC rozváděč IP65 určený pro montáž na zeď. Sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET).

Jeho výhodou je automatické přepnutí mezi standardním chodem ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku el. energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.

Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače) společné rozpadové místo i veškeré jištění je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie.

V rozváděči je připraveno i krizové odpojení střídače HDO (N0%) a příprava na osazení FIRE-SAFETY řešení. Typ GW32 je koncipován na hlavní jistič ve sloupku 32 A.

Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů) – tedy nejedná se o bez výpadkové řešení zálohy.

Použití:

Systémy full back-up celého domu automatika. Pro jištění panelových řetězců ze střechy budovy. Systémy automatického výpadkového přepnutí domu nebo jeho části mezi standardním chodem ze sítě a zálohou.



Soupis komponent

Rozváděč R-FVE-GW32 – třída ochrany I+II

? Termín dodání

Jedná se o zboží na objednávku, kde je termín dodání cca 3–4 pracovní dny od vytvoření objednávky.

AC rozváděč IP65 určený pro montáž na zeď. Sloužící pro obsluhu třífázové fotovoltaické elektrárny (typicky střídač Goodwe 4 až 10K-ET).

Jeho výhodou je automatické přepnutí mezi standardním chodem ze sítě a zálohou. Je zapotřebí kontrolovat zatížení při výpadku el. energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.

Nespornou výhodou je minimální zásah do rozváděče zákazníka – Smartmeter (měření střídače) společné rozpadové místo i veškeré jištění je součástí tohoto rozváděče. Stačí tedy udělat smyčku mezi hl. rozváděčem a umístěním technologie.

V rozváděči je připraveno i krizové odpojení střídače HDO (N0%) a příprava na osazení FIRE-SAFETY řešení. Typ GW32 je koncipován na hlavní jistič ve sloupku 32 A.

Při přepnutí dochází k mírné časové prodlevě (přepnutí stykačů) – tedy nejedná se o bez výpadkové řešení zálohy.

Použití:

Systémy full back-up celého domu automatika. Pro jištění panelových řetězců ze střechy budovy. Systémy automatického výpadkového přepnutí domu nebo jeho části mezi standardním chodem ze sítě a zálohou.



Soupis komponent
