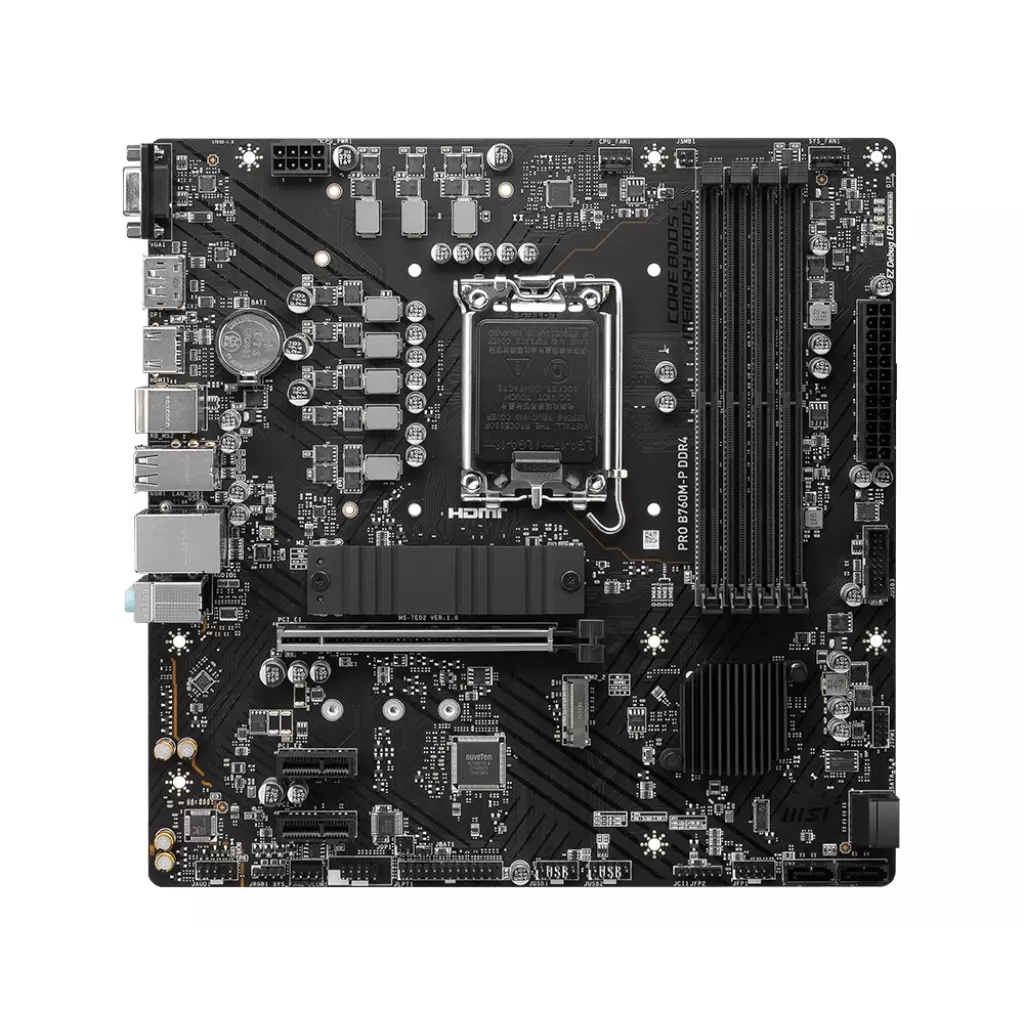

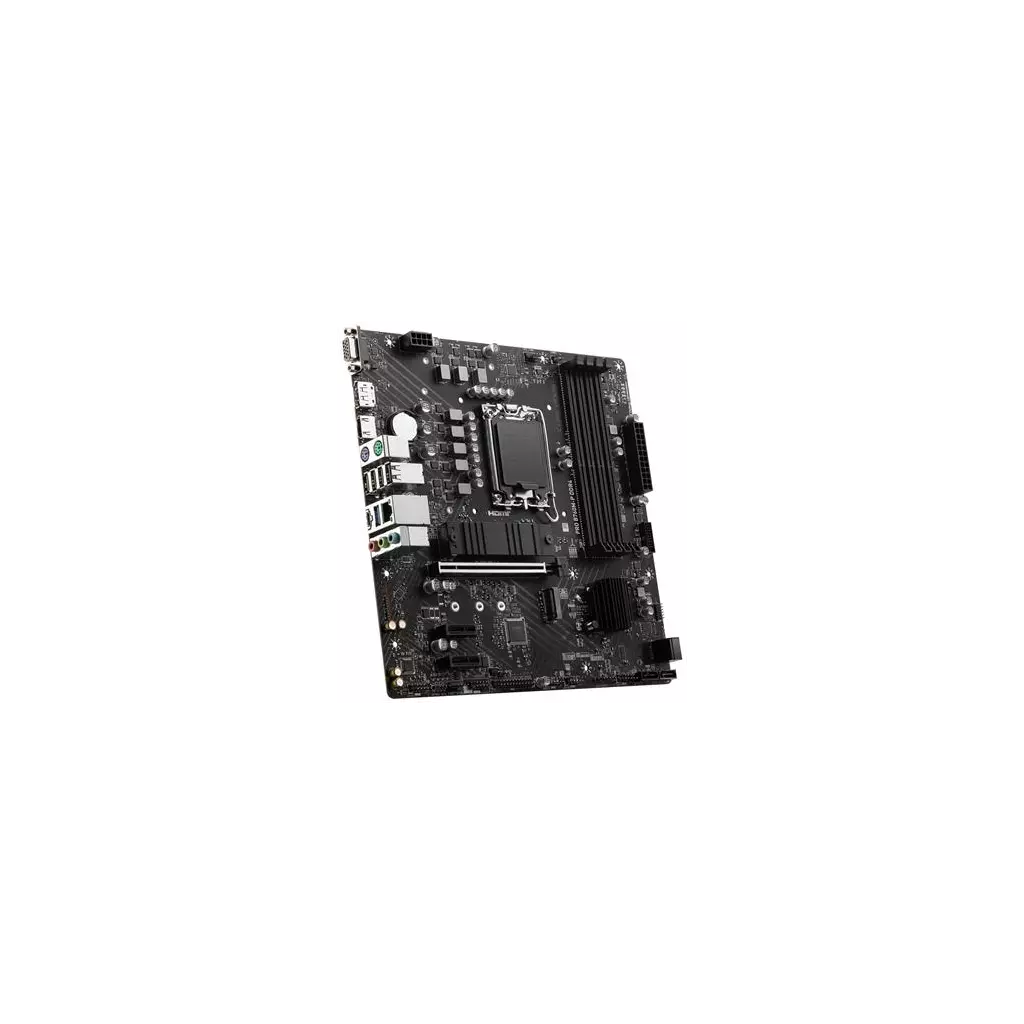

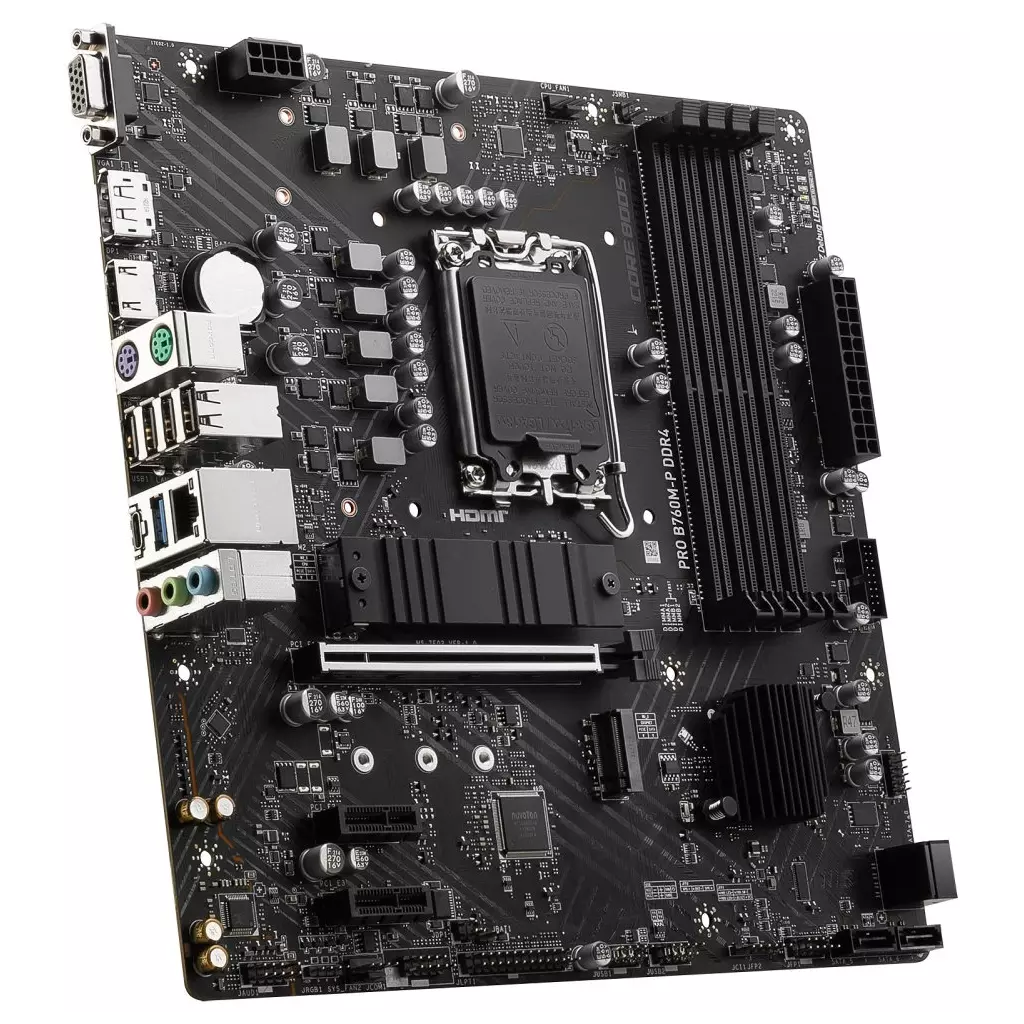

MSI PRO B760M-P DDR4/LGA 1700/mATX

Supports 12th/13th Gen Intel® Core™, Pentium® Gold and Celeron® processors for LGA 1700 socket Supports DDR4 Memory, Dual Channel DDR4 5333+MHz (OC) Enhanced Power Design: 12+1 Duet Rail Power System with P-PAK, 8-pin + 4-pin CPU power connectors, Core Boost, Memory Boost Premium Thermal Solution: Extended Heatsink, MOSFET thermal pads rated for 7W/mK, additional choke thermal pads and M.2 Shield Frozr are built for high performance system and non-stop gaming experience High Quality PCB: 6-layer PCB made by 2oz thickened copper and server grade level material Lightning Fast Game experience: PCIe 4.0 slot, Lightning Gen 4 x4 M.2 Intel Turbo USB 3.2 Gen 2: Powered by Intel USB 3.2 Gen2 controller, Turbo USB ensures an uninterrupted connection with more stability and fastest USB speeds 2.5G LAN with Wi-Fi 6E Solution: Upgraded network solution for professional and multimedia use. Delivers a secure, stable and fast network connection AUDIO BOOST: Reward your ears with studio grade sound quality for the most immersive gaming experience CHIPSET INTEL B760 CPU SUPPORT Supports 12th/13th Gen Intel® Core™ Processors, Pentium® Gold and Celeron® Processors LGA 1700 MEMORY 4x DDR4, Maximum Memory Capacity 128GB Memory Support 5333(OC)/ 5200(OC)/ 5066(OC)/ 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4200(OC)/ 4000(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC) Max. overclocking frequency: • 1DPC 1R Max speed up to 5333+ MHz • 1DPC 2R Max speed up to 4800+ MHz • 2DPC 1R Max speed up to 4400+ MHz • 2DPC 2R Max speed up to 4000+ MHz Supports Dual-Channel mode Supports non-ECC, un-buffered memory Supports Intel® Extreme Memory Profile (XMP) ONBOARD GRAPHICS 1x HDMI™ Support HDMI™ 2.1, maximum resolution of 4K 60Hz* 1x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. EXPANSION SLOT 5x PCI-E x16 slot PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) PCI_E4 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E5 Gen PCIe 3.0 supports up to x1 (From Chipset) STORAGE 2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 22110/2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G * SATA8 will be unavailable when installing M.2 SATA SSD in the M2_2 slot. RAID Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices USB 4x USB 2.0 (Rear) 4x USB 2.0 (Front) 2x USB 3.2 Gen1 Type A (Front) 1x USB 3.2 Gen1 Type C (Front) 2x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Rear) LAN Realtek® RTL8125BG 2.5G LAN WIRELESS / BLUETOOTH Intel® Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11. AUDIO Realtek® ALC897 Codec 7.1-Channel High Definition Audio INTERNAL I/O 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 5x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Printer Port (JLPT) 1x Com Port (JCOM) 1x TBT connector (JTBT, supports RTD3) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 2x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen1 Type C ports LED FEATURE 4x EZ Debug LED BACK PANEL PORTS Keyboard / Mouse DisplayPort 2.5G LAN USB 2.0 Wi-Fi / Bluetooth Audio Connectors USB 2.0 HDMI™ USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 2 10Gbps (Type-C) S/PDIF-OUT OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB DIMENSION ATX 243.84mmx304.8mm

MSI PRO B760M-P DDR4 Chipset: Intel® B760 Rozměrový formát: mATX (243,84x243,84mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700 Paměť: * 4x paměťový slot DDR4, podpora až 128GB, 4800(OC)/4600(OC)/4400(OC)/4266(OC)/4200(OC)/4000(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200(JEDEC)/2933(JEDEC)/2666(JEDEC)/2400(JEDEC)/2133(JEDEC) * dvoukanálová architektura paměti * podpora paměťových modulů Extreme Memory Profile (XMP) Grafické výstupy: * 1x HDMI™ * 1x DisplayPort * 1x VGA Zvuková karta: 7.1-Channel High Definition Audio, kodek Realtek® ALC897 Ethernet: Realtek® RTL8111H GbE LAN WLAN + Bluetooth: ne Rozšiřující sloty: * 1x PCI-E x16 (PCI_E1 PCIe 4.0 podporuje až x16) * 2x PCI-E x1 (PCI_E2, PCI_E3 PCIe 4.0 podporuje až x1) Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s * 1x M.2_1, M key, typ 2280/2260/2242 - podpora PCIe 4.0 x4 * 1x M.2_2, M key, typ 2280/2260/2242 + SATA a podpora PCIe 4.0 x4 * 4x port SATA 6Gb/s RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA USB: Zadní USB (celkem 6 portů) * 1x USB typ-C® s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 1 * 4x USB 2.0 Přední USB (celkem 6 portů) * 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1 * 2x USB 2.0 header - podpora dalších 4 portů USB 2.0 Porty na zadním panelu: * 1x USB typ-C® s podporou USB 3.2 Gen 2 * 1x USB 3.2 Gen 1 * 4x USB 2.0 * 1x HDMI® * 1x DisplayPort * 1x VGA * 1x RJ-45 * 2x PS/2 pro klávesnici a myš * 3x audio jack Interní porty: Napájení * 1x napájecí konektor (ATX_PWR) * 1x napájecí konektor (CPU_PWR) Související s ventilátorem a chlazením * 1x ventilátor CPU * 2x ventilátor systému Související s úložištěm * 4x SATA 6Gb/s konektor * 2x slot M.2 (M-Key) USB * 1x USB 3.2 Gen 1 5Gbps konektor (podporuje další 2 USB 3.2 Gen 1 5Gbps porty) * 2x USB 2.0 konektor (podporuje další 4 USB 2.0 porty) Osvětlení LED * 1x RGB LED konektor (JRGB) * 4x EZ Debug LED Ostatní * 2x Front Panel (JFP) * 1x Chassis Intrusion (JCI) * 1x Front Audio (JAUD) * 1x Printer Port (JLPT) * 1x Com Port (JCOM) * 1x TPM pin header (podpora TPM 2.0) Odkaz na stránku výrobce: https://www.msi.com/Motherboard/PRO-B760M-P-DDR4

Základní deska - mikro ATX - zásuvka LGA1700 - B760 Čipová sada - USB 3.2 Gen 1, USB-C 3.2 Gen2 - Gigabit LAN - vestavěná grafika (vyžaduje CPU) - HD Audio (8 kanálů)

Opraveno autorizovaným servisem výrobce. MSI PRO B760M-P DDR4 Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční. CPU Podpora procesorů 12., 13. a 14. generace Intel Core/ Pentium/ Celeron (patice LGA1700) Čipová sada Intel B760 Paměť 4x DDR4 paměťový slot, podpora až 128 GB Podpora DDR4 4800 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4200 (OC)/ 4000 (OC)/ 3800 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3200 (JEDEC)/ 2933 (JEDEC)/ 2666 (JEDEC)/ 2400 (JEDEC)/ 2133 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile (XMP) Sloty Intel CPU 1x PCIe 4.0 x16 slot Intel B760 čipová sada 2x PCIe 4.0 x1 slot Grafika 1x HDMI port, podporující max. rozlišení 4K při 30 Hz 1x DisplayPort port, podporující max. rozlišení 4K při 60 Hz 1x VGA port, podporující max. rozlišení 2048 x 1536 při 50 Hz Úložiště Intel CPU 1x M.2 slot, M Key, pro jednotky typu 2280/2260/2242 (PCIe 4.0 x4 režim) Intel B760 čipová sada 4x SATA 6Gb/s port 1x M.2 slot, M Key, pro jednotky typu 2280/2260/2242 (SATA a PCIe 4.0 x4 režim) Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky USB 8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 3x USB 3.2 Gen1 (USB 3.0) port (1 port na zadním panelu, 2 porty dostupné přes interní USB konektor) 1x USB 3.2 Gen2 typ C port na zadním panelu Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio LAN 1x Realtek RTL8111H Gigabit LAN řadič Interní konektory 1x 24-pin ATX hlavní napájecí konektor 1x 8-pin 12V napájecí konektor 1x 4-pin konektor ventilátoru CPU 2x 4-pin konektor systémového ventilátoru 1x audio konektor předního panelu 2x konektor systémového panelu 1x konektor detekce otevření skříně 1x TPM konektor (podporuje TPM 2.0) 1x konektor pro sériový port 1x konektor pro paralelní port 1x propojka Clear CMOS 4x EZ Debug LED 1x 4-pin konektor RGB LED 2x USB 2.0 konektor (podporuje 4x USB 2.0 port) 1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port) Porty na zadním panelu 2x PS/2 4x USB 2.0 1x DisplayPort 1x HDMI 1x VGA 1x RJ-45 1x USB 3.2 Gen2 (USB 3.1 Gen2) typ C 1x USB 3.2 Gen1 (USB 3.0) 3x audio jack Rozměry 24,4 x 24,4 cm Micro ATX formát

MSI PRO B760M-P DDR4
