MSI PRO B760M-A WIFI / Intel B760 / LGA1700 / 4x DDR5 / 2x M.2 / 2x HDMI / 2x DP / WiFi / mATX
Popis produktu:

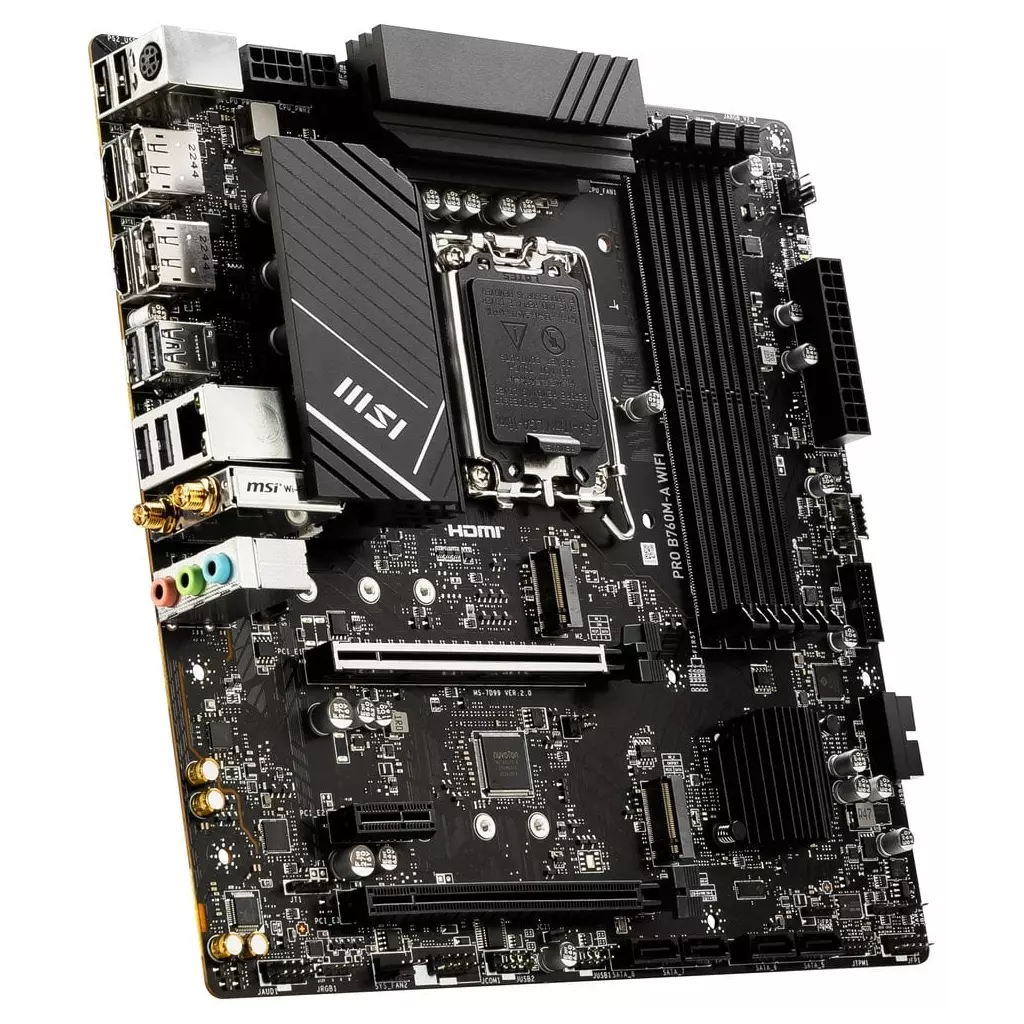

MSI PRO B760M-A WIFI
PRO B760M-A WIFI is designed with tons of flexible tools and convenient Wi-Fi solution with DDR5 memory version.
CHIPSET
INTEL B760
CPU SUPPORT
Support Intel Core™ 14th/ 13th/ 12th Gen Processors, Intel Pentium Gold and Celeron Processors LGA 1700
MEMORY
4x DDR5, Maximum Memory Capacity 256GB Memory Support DDR5 6800+(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 6800+ MHz • 1DPC 2R Max speed up to 6400+ MHz • 2DPC 1R Max speed up to 6000+ MHz • 2DPC 2R Max speed up to 5600+ MHz Supports Intel XMP 3.0 OC Supports Dual-Controller Dual-Channel mode Supports non-ECC, un-buffered memory
ONBOARD GRAPHICS
2x HDMI™ Support HDMI™ 2.1, maximum resolution of 4K 60Hz* 2x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed.
EXPANSION SLOT
2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)
STORAGE
2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G * SATA8 will be unavailable when installing M.2 SATA SSD in the M2_2 slot. Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
USB
2x USB 2.0 (Rear) 4x USB 2.0 (Front) 2x USB 3.2 Gen1 Type A (Rear) 4x USB 3.2 Gen1 Type A (Front) 1x USB 3.2 Gen1 Type C (Front) 2x USB 3.2 Gen2 Type A (Rear)
LAN
Realtek RTL8125BG 2.5G LAN
WIRELESS / BLUETOOTH
Intel Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11.
AUDIO
Realtek ALC897 Codec 7.1-Channel High Definition Audio
INTERNAL I/O
1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 2x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Com Port (JCOM) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 4x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen1 Type C ports
LED FEATURE
4x EZ Debug LED
BACK PANEL PORTS
1x Keyboard / Mouse 2x DisplayPort 2x USB 3.2 Gen 1 5Gbps (Type-A) 1x 2.5G LAN Wi-Fi / Bluetooth 3x Audio Connectors 2x USB 2.0 2x HDMI™ 2x USB 3.2 Gen 2 10Gbps (Type-A)
OPERATING SYSTEM
Support for Windows 11 64-bit, Windows 10 64-bit
PCB DIMENSION (W × L)
mATX 243.84 x 243.84 mm
Co je v krabici
Wi-Fi Antenna
SATA Cables
2x M.2 Screw
I/O Shield
MSI PRO B760M-A WIFI
PRO B760M-A WIFI is designed with tons of flexible tools and convenient Wi-Fi solution with DDR5 memory version.
CHIPSET
INTEL B760
CPU SUPPORT
Support Intel Core™ 14th/ 13th/ 12th Gen Processors, Intel Pentium Gold and Celeron Processors LGA 1700
MEMORY
4x DDR5, Maximum Memory Capacity 256GB Memory Support DDR5 6800+(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 6800+ MHz • 1DPC 2R Max speed up to 6400+ MHz • 2DPC 1R Max speed up to 6000+ MHz • 2DPC 2R Max speed up to 5600+ MHz Supports Intel XMP 3.0 OC Supports Dual-Controller Dual-Channel mode Supports non-ECC, un-buffered memory
ONBOARD GRAPHICS
2x HDMI™ Support HDMI™ 2.1, maximum resolution of 4K 60Hz* 2x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed.
EXPANSION SLOT
2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)
STORAGE
2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G * SATA8 will be unavailable when installing M.2 SATA SSD in the M2_2 slot. Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
USB
2x USB 2.0 (Rear) 4x USB 2.0 (Front) 2x USB 3.2 Gen1 Type A (Rear) 4x USB 3.2 Gen1 Type A (Front) 1x USB 3.2 Gen1 Type C (Front) 2x USB 3.2 Gen2 Type A (Rear)
LAN
Realtek RTL8125BG 2.5G LAN
WIRELESS / BLUETOOTH
Intel Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11.
AUDIO
Realtek ALC897 Codec 7.1-Channel High Definition Audio
INTERNAL I/O
1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 2x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Com Port (JCOM) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 4x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen1 Type C ports
LED FEATURE
4x EZ Debug LED
BACK PANEL PORTS
1x Keyboard / Mouse 2x DisplayPort 2x USB 3.2 Gen 1 5Gbps (Type-A) 1x 2.5G LAN Wi-Fi / Bluetooth 3x Audio Connectors 2x USB 2.0 2x HDMI™ 2x USB 3.2 Gen 2 10Gbps (Type-A)
OPERATING SYSTEM
Support for Windows 11 64-bit, Windows 10 64-bit
PCB DIMENSION (W × L)
mATX 243.84 x 243.84 mm
Co je v krabici
Wi-Fi Antenna
SATA Cables
2x M.2 Screw
I/O Shield
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)
Čipová sada Intel B760
Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6800+ (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (JEDEC)/ 5400 (JEDEC)/ 5200 (JEDEC)/ 5000 (JEDEC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile 3.0 (XMP)
Sloty Intel CPU 1× PCIe 4.0 x16 slot Intel B760 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 1× PCIe 3.0 x1 slot
Grafika 2× HDMI port, podporující max. rozlišení 4K při 60 Hz 2× DisplayPort port, podporující max. rozlišení 4K při 60 Hz
Úložiště Intel CPU 1× M.2 slot, M Key, pro jednotky typu 2280/2260/2242 (PCIe 4.0 x4 režim) Intel B760 čipová sada 4× SATA 6Gb/s port 1× M.2 slot, M Key, pro jednotky typu 2280/2260/2242 (SATA a PCIe 4.0 x4 režim) Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky
USB 6× USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 6× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 2× USB 3.2 Gen2 typ A port na zadním panelu 1× USB-C 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor
Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio
LAN 1× Realtek RTL8125BG 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.3
Interní konektory 1× 24pin ATX hlavní napájecí konektor 2× 8pin 12V napájecí konektor 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru pumpy vodního chlazení 2× 4pin konektor systémového ventilátoru 1× audio konektor předního panelu 2× konektor systémového panelu 1× konektor detekce otevření skříně 1× TPM konektor (podporuje TPM 2.0) 1× konektor pro sériový port 1× 4pin konektor RGB LED 2× 3pin konektor A-RAINBOW V2 ARGB LED 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 2× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4× USB 3.2 Gen1 port) 1× USB-C 3.2 Gen1 (USB 3.0) konektor 4× EZ Debug LED
Porty na zadním panelu 1× PS/2 2× USB 2.0 2× DisplayPort 2× HDMI 1× RJ-45 2× USB 3.2 Gen2 (USB 3.1 Gen2) typ A 2× USB 3.2 Gen1 (USB 3.0) 2× konektor Wi-Fi antény 3× audio jack
Rozměry 24,4 × 24,4 cm Micro ATX formát
Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.
CPU Podpora procesorů 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)
Čipová sada Intel B760
Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6800+ (OC)/ 6600 (OC)/ 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (JEDEC)/ 5400 (JEDEC)/ 5200 (JEDEC)/ 5000 (JEDEC)/ 4800 (JEDEC) MHz Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora Intel Extreme Memory Profile 3.0 (XMP)
Sloty Intel CPU 1× PCIe 4.0 x16 slot Intel B760 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 1× PCIe 3.0 x1 slot
Grafika 2× HDMI port, podporující max. rozlišení 4K při 60 Hz 2× DisplayPort port, podporující max. rozlišení 4K při 60 Hz
Úložiště Intel CPU 1× M.2 slot, M Key, pro jednotky typu 2280/2260/2242 (PCIe 4.0 x4 režim) Intel B760 čipová sada 4× SATA 6Gb/s port 1× M.2 slot, M Key, pro jednotky typu 2280/2260/2242 (SATA a PCIe 4.0 x4 režim) Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky
USB 6× USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 6× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 4 porty dostupné přes interní USB konektory) 2× USB 3.2 Gen2 typ A port na zadním panelu 1× USB-C 3.2 Gen1 (USB 3.0) port dostupný přes interní USB konektor
Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio
LAN 1× Realtek RTL8125BG 2,5Gigabit LAN řadič
WLAN/ Bluetooth Intel Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Dual Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Rychlost přenosu dat až 2,4 Gbps Bluetooth 5.3
Interní konektory 1× 24pin ATX hlavní napájecí konektor 2× 8pin 12V napájecí konektor 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru pumpy vodního chlazení 2× 4pin konektor systémového ventilátoru 1× audio konektor předního panelu 2× konektor systémového panelu 1× konektor detekce otevření skříně 1× TPM konektor (podporuje TPM 2.0) 1× konektor pro sériový port 1× 4pin konektor RGB LED 2× 3pin konektor A-RAINBOW V2 ARGB LED 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 2× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4× USB 3.2 Gen1 port) 1× USB-C 3.2 Gen1 (USB 3.0) konektor 4× EZ Debug LED
Porty na zadním panelu 1× PS/2 2× USB 2.0 2× DisplayPort 2× HDMI 1× RJ-45 2× USB 3.2 Gen2 (USB 3.1 Gen2) typ A 2× USB 3.2 Gen1 (USB 3.0) 2× konektor Wi-Fi antény 3× audio jack
Rozměry 24,4 × 24,4 cm Micro ATX formát
