MSI PRO B650M-A WIFI/AM5/mATX

Chipset: AMD B650 Rozměrový formát: mATX (243.84 x 243.84mm) Podpora pro procesory: AMD Ryzen 7000 Series Desktop Processors Patice procesoru: AM5 Pozice na paměti: 4x DDR5, Dual-Channel mode Podpora pro paměti: DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz Max.velikost operační paměti: 128 GB Podpora pro paměti typu: non-ECC, Grafická karta: (na základě procesoru) 1x HDMI 2.1 1x DisplayPort 1.4 Zvuková karta: Realtek ALC897 Codec 7.1-Channel High Definition Audio Síťová karta: Realtek 8125BG 2.5G LAN AMD Wi-Fi 6E 802.11 a/ b/ g/ n/ ac/ ax Bluetooth 5.2 Rozšiřující sloty: 2x PCI-E x16 slot 1x PCI-E x1 slot RAID řadič: SATA - RAID 0, RAID 1 and RAID 10 M.2 - RAID 0 and RAID 1 SATA: 4x SATA 6G port M.2: 2x M.2 slot USB: Interní: 4x USB 2.0 2x USB 3.2 Gen1 Type A 1x USB 3.2 Gen2 Type C Externí: 2x USB 3.2 Gen 2 10Gbps (Type-A) 4x USB 3.2 Gen 1 5Gbps (Type-A) 2x USB 3.2 Gen 2 10Gbps (Type-A) Interní porty: 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 3x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Com Port (JCOM) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 2x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 2x USB 3.2 Gen1 Type A 1x USB 3.2 Gen2 Type C Externí porty: 2x USB 3.2 Gen 2 10Gbps (Type-A) 4x USB 3.2 Gen 1 5Gbps (Type-A) 2x USB 3.2 Gen 2 10Gbps (Type-A) 1x 2.5G LAN 1x DisplayPort 1x HDMI Wi-Fi / Bluetooth Audio connectors Flash BIOS Button

Chipset: AMD B650 Rozměrový formát: mATX (243.84 x 243.84mm) Podpora pro procesory: AMD Ryzen 7000 Series Desktop Processors Patice procesoru: AM5 Pozice na paměti: 4x DDR5, Dual-Channel mode Podpora pro paměti: DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz Max.velikost operační paměti: 128 GB Podpora pro paměti typu: non-ECC, Grafická karta: (na základě procesoru) 1x HDMI 2.1 1x DisplayPort 1.4 Zvuková karta: Realtek ALC897 Codec 7.1-Channel High Definition Audio Síťová karta: Realtek 8125BG 2.5G LAN AMD Wi-Fi 6E 802.11 a/ b/ g/ n/ ac/ ax Bluetooth 5.2 Rozšiřující sloty: 2x PCI-E x16 slot 1x PCI-E x1 slot RAID řadič: SATA - RAID 0, RAID 1 and RAID 10 M.2 - RAID 0 and RAID 1 SATA: 4x SATA 6G port M.2: 2x M.2 slot USB: Interní: 4x USB 2.0 2x USB 3.2 Gen1 Type A 1x USB 3.2 Gen2 Type C Externí: 2x USB 3.2 Gen 2 10Gbps (Type-A) 4x USB 3.2 Gen 1 5Gbps (Type-A) 2x USB 3.2 Gen 2 10Gbps (Type-A) Interní porty: 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 3x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Com Port (JCOM) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 2x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 2x USB 3.2 Gen1 Type A 1x USB 3.2 Gen2 Type C Externí porty: 2x USB 3.2 Gen 2 10Gbps (Type-A) 4x USB 3.2 Gen 1 5Gbps (Type-A) 2x USB 3.2 Gen 2 10Gbps (Type-A) 1x 2.5G LAN 1x DisplayPort 1x HDMI Wi-Fi / Bluetooth Audio connectors Flash BIOS Button

Chipset: AMD B650 Rozměrový formát: mATX (243.84 x 243.84mm) Podpora pro procesory: AMD Ryzen 7000 Series Desktop Processors Patice procesoru: AM5 Pozice na paměti: 4x DDR5, Dual-Channel mode Podpora pro paměti: DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz Max.velikost operační paměti: 128 GB Podpora pro paměti typu: non-ECC, Grafické výstupy: (na základě procesoru) *1x HDMI 2.1 *1x DisplayPort 1.4 Zvuková karta: Realtek ALC897 Codec *7.1-Channel High Definition Audio Síťová karta: *Realtek 8125BG 2.5G LAN *AMD Wi-Fi 6E 802.11 a/ b/ g/ n/ ac/ ax *Bluetooth 5.2 Rozšiřující sloty: *2x PCI-E x16 slot *1x PCI-E x1 slot RAID řadič: *SATA - RAID 0, RAID 1 and RAID 10 *M.2 - RAID 0 and RAID 1 SATA: 4x SATA 6G port M.2: 2x M.2 slot USB: *Interní: *4x USB 2.0 *2x USB 3.2 Gen1 Type A *1x USB 3.2 Gen2 Type C *Externí: *2x USB 3.2 Gen 2 10Gbps (Type-A) *4x USB 3.2 Gen 1 5Gbps (Type-A) *2x USB 3.2 Gen 2 10Gbps (Type-A) Interní porty: *1x Power Connector(ATX_PWR) *2x Power Connector(CPU_PWR) *1x CPU Fan *1x Pump Fan *3x System Fan *2x Front Panel (JFP) *1x Chassis Intrusion (JCI) *1x Front Audio (JAUD) *1x Com Port (JCOM) *1x Tuning Controller connector(JDASH) *2x Addressable V2 RGB LED connector (JARGB_V2) *2x RGB LED connector(JRGB) *1x TPM pin header(Support TPM 2.0) *4x USB 2.0 *2x USB 3.2 Gen1 Type A *1x USB 3.2 Gen2 Type C Externí porty: *2x USB 3.2 Gen 2 10Gbps (Type-A) *4x USB 3.2 Gen 1 5Gbps (Type-A) *2x USB 3.2 Gen 2 10Gbps (Type-A) *1x 2.5G LAN *1x DisplayPort *1x HDMI *Wi-Fi / Bluetooth *Audio connectors *Flash BIOS Button Stránka výrobce: http://www.msi.com/Motherboard/PRO-B650M-A-WIFI/Overview

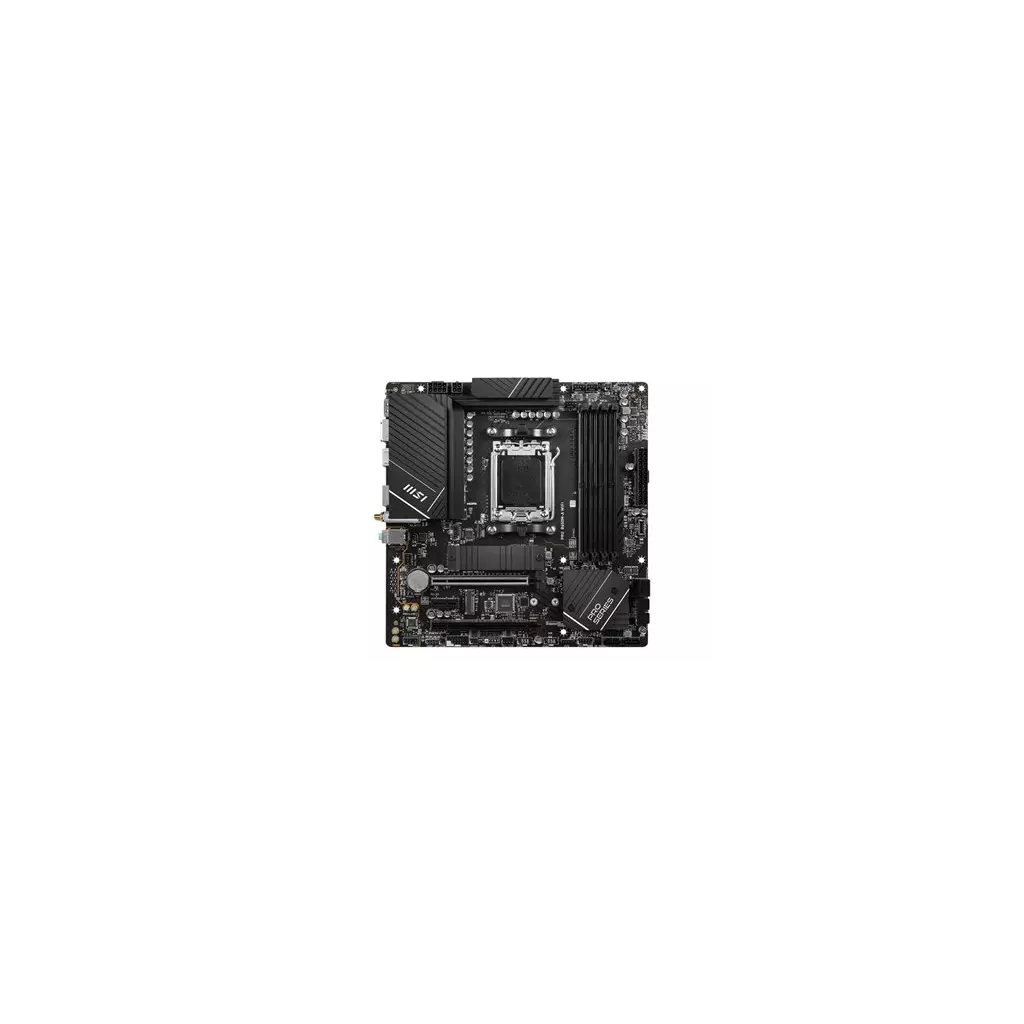

MSI PRO B650M-A WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD B650

Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6400+ (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4800 MHz (JEDEC) Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO)

Sloty AMD CPU 1× PCIe 4.0 x16 slot AMD B650 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 1× PCIe 3.0 x1 slot

Grafika 1× HDMI port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort port, podporující max. rozlišení 4K při 60 Hz

Úložiště AMD CPU 2× M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim) AMD B650 čipová sada 4× SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky Podpora RAID 0 a RAID 1 pro M.2 NVMe jednotky

USB 1× USB-C 3.2 Gen2 port dostupný přes interní USB konektor 4× USB 3.2 Gen2 port na zadním panelu 6× USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 4× USB 2.0 port dostupný přes interní USB konektory

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio

LAN 1× Realtek 8125BG 2,5Gigabit LAN řadič

WLAN/ Bluetooth AMD Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Bluetooth 5.2

Interní konektory 1× 24pin ATX hlavní napájecí konektor 1× 8pin 12V napájecí konektor 1× 4pin ATX 12V napájecí konektor 4× SATA 6Gb/s konektor 2× M.2 slot, M Key 1× USB-C 3.2 Gen2 konektor 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru vodního chlazení 3× 4pin konektor systémového ventilátoru 1× audio konektor předního panelu 2× konektor systémového panelu 1× konektor detekce otevření skříně 1× konektor pro TPM modul 1× konektor sériového portu 1× konektor Tuning ovladače 1× propojka Clear CMOS 1× propojka Safe Boot 2× 4pin konektor RGB LED 2× 3pin konektor ARGB_V2 LED 4× EZ Debug LED

Konektory na zadním panelu 1× DisplayPort 1× HDMI 4× USB 3.2 Gen1 (USB 3.0) 4× USB 3.2 Gen2 (USB 3.1 Gen2) 1× RJ-45 1× tlačítko Flash BIOS 2× konektor Wi-Fi antény 3× audio jack

Rozměry 24,3 × 24,3 cm Micro ATX formát

Základní deska - mini ATX - Socket AM5 - AMD B650 Čipová sada - USB 3.2 Gen 1, USB 3.2 Gen 2, USB-C 3.2 Gen2 - 2.5 Gigabit LAN, Wi-Fi 6, Bluetooth - vestavěná grafika (vyžaduje CPU) - HD Audio (8 kanálů)

Chipset AMD B650 CPU SUPPORT Supports AMD Ryzen™ 7000 Series Desktop Processors Socket AM5 Memory 4x DDR5, Maximum Memory Capacity 128GB Memory Support DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 6400+ MHz • 1DPC 2R Max speed up to 5800+ MHz • 2DPC 1R Max speed up to 6000+ MHz • 2DPC 2R Max speed up to 4000+ MHz Supports Dual-Channel mode Supports non-ECC, un-buffered memory Supports AMD EXPO Onboard Graphics 1x HDMI™ 1x DisplayPort Support HDMITM 2.1, maximum resolution of 4K 60Hz* Supports DP1.4, maximum resolution of 4K 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed. EXPANSION SLOT 2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 PCIe 4.0 supports up to x16 (From CPU) PCI_E2 PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 PCIe 4.0 supports up to x4 (From Chipset) Storage 2x M.2 slot M.2_1 (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260 devices M.2_2 (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260 devices 4x SATA 6G port RAID Supports RAID 0, RAID 1 and RAID 10 for SATA storage devices Supports RAID 0 and RAID 1 for M.2 NVMe storage devices USB 4x USB 2.0 (Front) 4x USB 3.2 Gen1 Type A (Rear) 2x USB 3.2 Gen1 Type A (Front) 4x USB 3.2 Gen2 Type A (Rear) 1x USB 3.2 Gen2 Type C (Front) LAN Realtek® 8125BG 2.5G LAN WIRELESS / BLUETOOTH AMD Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX Supports 20MHz, 40MHz, 80MHz,160MHz bandwidth in 2.4GHz/ 5GHz or 6GHz* bands Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.2** * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 10 build 21H1 and Windows 11. ** Bluetooth 5.2 will be ready in Windows 10 build 21H1 and Windows 11. Audio Realtek® ALC897 Codec 7.1-Channel High Definition Audio Internal I/O 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 3x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Com Port (JCOM) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 2x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 2x USB 3.2 Gen1 Type A 1x USB 3.2 Gen2 Type C LED FEATURE 4x EZ Debug LED BACK PANEL PORTS USB 3.2 Gen 2 10Gbps (Type-A) USB 3.2 Gen 1 5Gbps (Type-A) 2.5G LAN Wi-Fi / Bluetooth Audio connectors Flash BIOS Button DisplayPort HDMI™ USB 3.2 Gen 2 10Gbps (Type-A) OPERATING SYSTEM Support for Windows® 11 64-bit, Windows® 10 64-bit PCB Dimension mATX 243.84mmx243.84mm

MSI PRO B650M-A WIFI

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU Podpora procesorů AMD Ryzen série 7000 (patice AM5)

Čipová sada AMD B650

Paměť 4× DDR5 paměťový slot, podpora až 192 GB Podpora DDR5 6400+ (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4800 MHz (JEDEC) Dvoukanálová architektura paměti Podpora non-ECC, bez vyrovnávací paměti Podpora AMD EXtended Profiles for Overclocking (EXPO)

Sloty AMD CPU 1× PCIe 4.0 x16 slot AMD B650 čipová sada 1× PCIe 4.0 x16 slot (podporuje x4 režim) 1× PCIe 3.0 x1 slot

Grafika 1× HDMI port, podporující max. rozlišení 4K při 60 Hz 1× DisplayPort port, podporující max. rozlišení 4K při 60 Hz

Úložiště AMD CPU 2× M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim) AMD B650 čipová sada 4× SATA 6Gb/s port Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky Podpora RAID 0 a RAID 1 pro M.2 NVMe jednotky

USB 1× USB-C 3.2 Gen2 port dostupný přes interní USB konektor 4× USB 3.2 Gen2 port na zadním panelu 6× USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné přes interní USB konektor) 4× USB 2.0 port dostupný přes interní USB konektory

Audio Realtek ALC897 Codec 7.1kanálové High Definition Audio

LAN 1× Realtek 8125BG 2,5Gigabit LAN řadič

WLAN/ Bluetooth AMD Wi-Fi 6E Wi-Fi 802.11a/b/g/n/ac/ax Triple Band (2,4 GHz, 5 GHz, 6 GHz) Podpora MU-MIMO TX/RX Bluetooth 5.2

Interní konektory 1× 24pin ATX hlavní napájecí konektor 1× 8pin 12V napájecí konektor 1× 4pin ATX 12V napájecí konektor 4× SATA 6Gb/s konektor 2× M.2 slot, M Key 1× USB-C 3.2 Gen2 konektor 1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port) 2× USB 2.0 konektor (podporuje 4× USB 2.0 port) 1× 4pin konektor ventilátoru CPU 1× 4pin konektor ventilátoru vodního chlazení 3× 4pin konektor systémového ventilátoru 1× audio konektor předního panelu 2× konektor systémového panelu 1× konektor detekce otevření skříně 1× konektor pro TPM modul 1× konektor sériového portu 1× konektor Tuning ovladače 1× propojka Clear CMOS 1× propojka Safe Boot 2× 4pin konektor RGB LED 2× 3pin konektor ARGB_V2 LED 4× EZ Debug LED

Konektory na zadním panelu 1× DisplayPort 1× HDMI 4× USB 3.2 Gen1 (USB 3.0) 4× USB 3.2 Gen2 (USB 3.1 Gen2) 1× RJ-45 1× tlačítko Flash BIOS 2× konektor Wi-Fi antény 3× audio jack

Rozměry 24,3 × 24,3 cm Micro ATX formát
